几种常用的为Arduino供电方法

Arduino运行需要电能。以下为几种常用的为Arduino供电方法。

方法一：使用USB端口为Arduino供电
方法二：使用Vin引脚为Arduino供电
方法三：使用5V引脚为Arduino供电
方法四：使用电源接口为Arduino供电

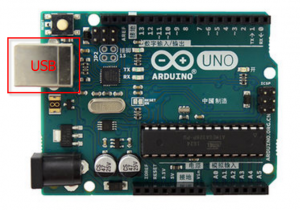

方法一：使用USB端口为Arduino供电

我们可以使用Arduino的USB端口为Arduino开发板供电。使用这种方法供电时，电源电压需要是稳定的+5V的直流电压。

当我们将Arduino开发板通过USB数据线连接在电脑USB端口上开发Arduino程序时，电脑的USB端口可以为Arduino开发板提供电源。我们也可以用Arduino的USB数据线连接在手机充电器或者充电宝为Arduino供电。

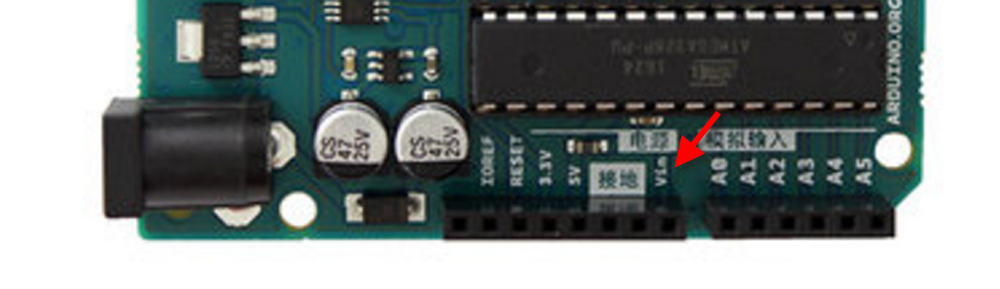

方法二：使用Vin引脚为Arduino供电

Vin引脚可用于为Arduino开发板供电使用。但使用Vin引脚为Arduino开发板供电时，直流电源电压必须为7V ~ 12V。使用低于7V的电源电压可能导致Arduino工作不稳定。使用高于12V电源电压存在着毁坏Arduino开发板的风险。

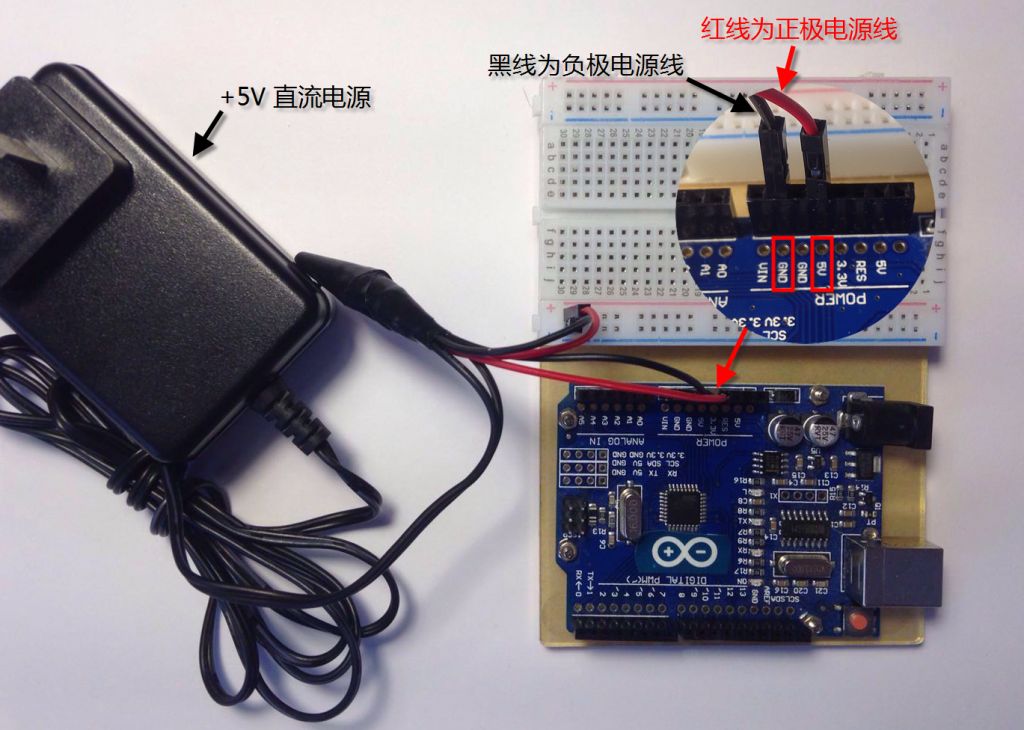

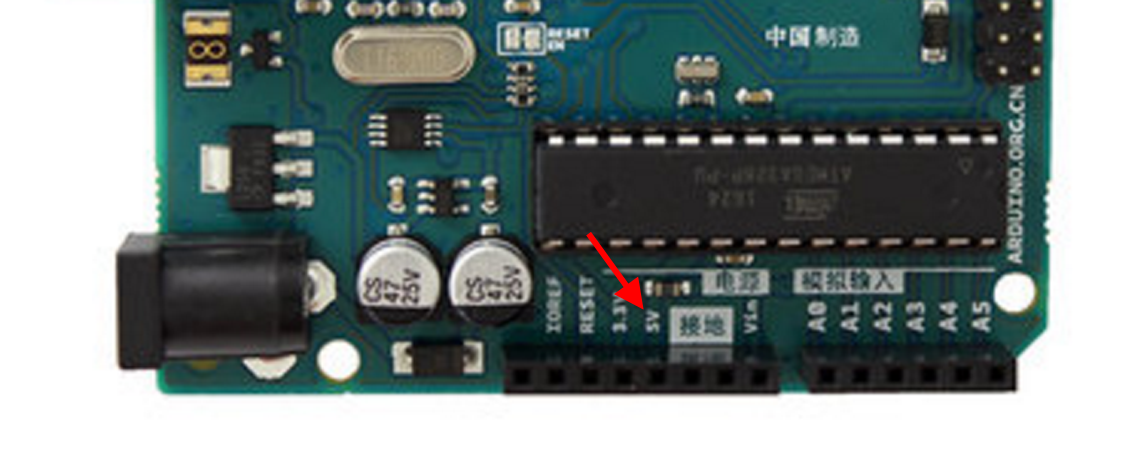

方法三：使用5V引脚为Arduino供电

Arduino开发板电源引脚中的5V引脚不仅可以用于为外部电子元件提供+5V电源，也可以用于为Arduino开发板供电使用。我们可以将常见家用直流电源改装为项目制作电源。并且使用改装好的电源为Arduino供电。

注意：在使用5V引脚为Arduino开发板供电时，一定要确保电源电压为稳定的直流电源，且电源电压为+5V。这一点十分重要，否则可能损坏Arduino开发板！

如何将常见家用直流电源改装为项目制作电源图文教程

方法四：使用电源接口为Arduino供电

可以使用直流电源通过Arduino开发板电源接口为Arduino供电。通过此方法为Arduino开发板供电时，直流电源电压为9V ~ 12V。使用低于9V的电源电压可能导致Arduino工作不稳定。使用高于12V电源电压存在着毁坏Arduino开发板的风险。
