波形分析--SPI数据波形、ESAM复位信息波形

SPI数据波形

uint8_t bypass[6] = { 0x01, 0xEE, 0xF1, 0x02, 0x00, 0x00 };
SPI_Open(SPI0, SPI_MASTER, SPI_MODE_3, SPI_WORD_LEN_8, 16);
spi_Write_eif(bypass, 6);

SPI设置为主机，工作模式3，数据长度为8，时钟频率1M。

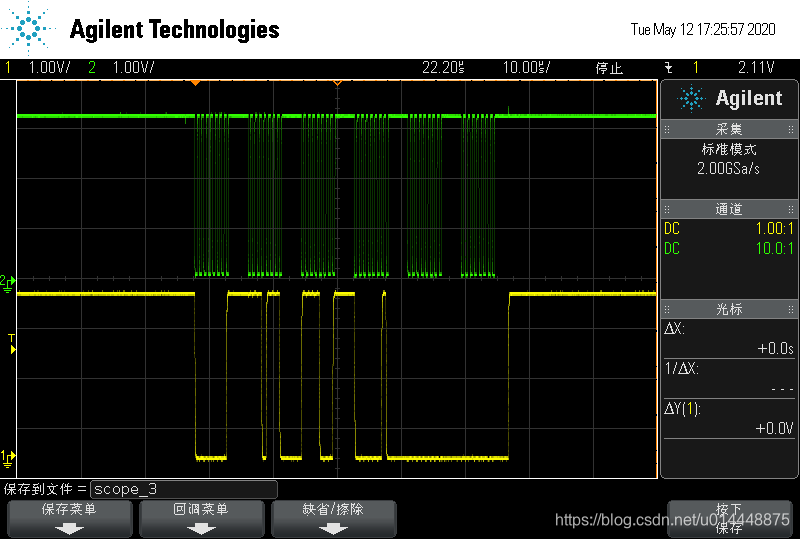

主机发送6个数据：0x01, 0xEE, 0xF1, 0x02, 0x00, 0x00。波形抓取如下：

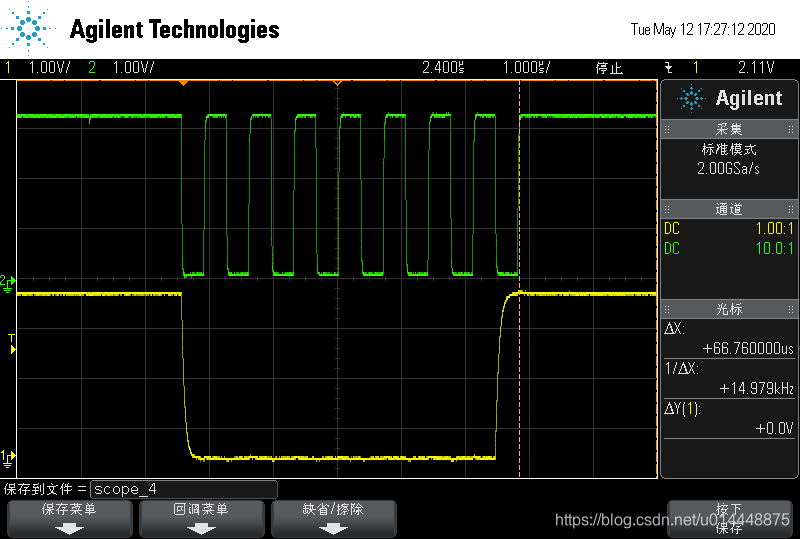

绿色波形为CLK，黄色波形为MOSI。从CLK可以明显看到发送了6个数据。接下来我们从波形读取数据，放大波形第一个字节，如下：

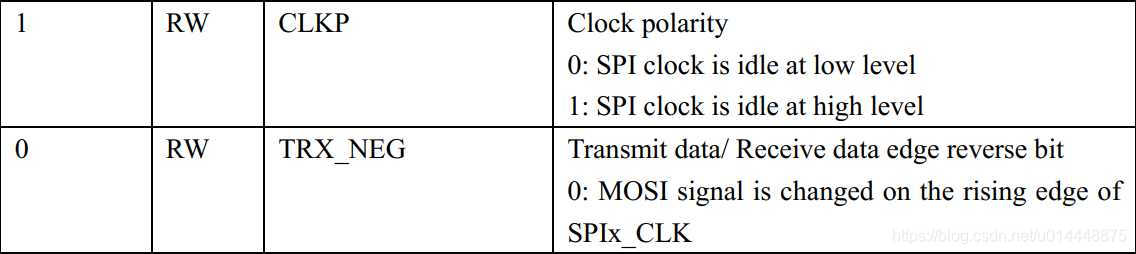

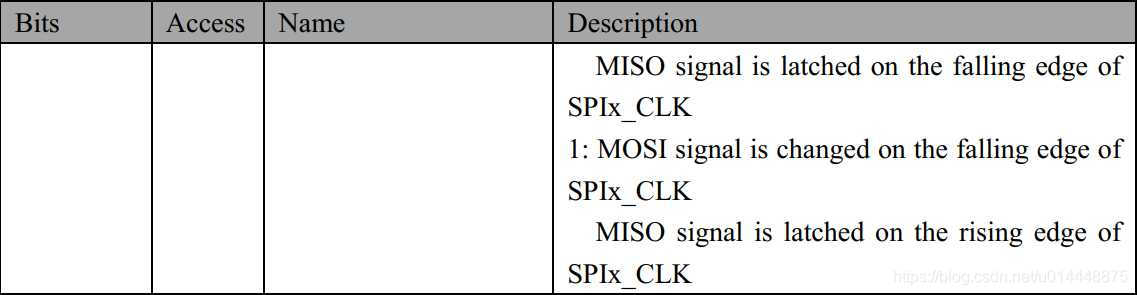

可以看到有8个时钟周期，对应了数据长度为8。通过数据手册可以看到：


SPI_MODE_3对应11，即时钟空闲时为高，MOSI上的信号在下降沿交换。也就是我们看时钟的上升沿，对应到MOSI上电平高低来读取数据。

第一个字节也就是0000 0001，即发送数组的第一个元素0x01。

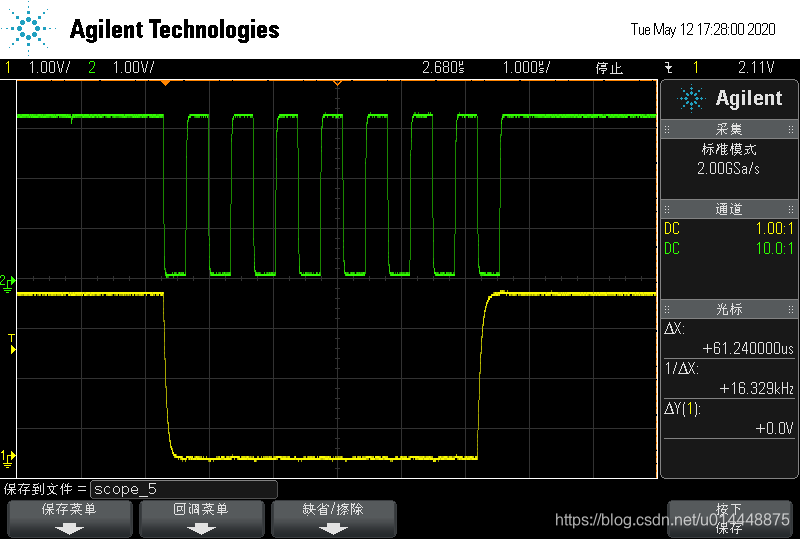

同理第二个字节的波形，放大后可以读取为1110 1110，即发送数组的第二个元素0xEE。

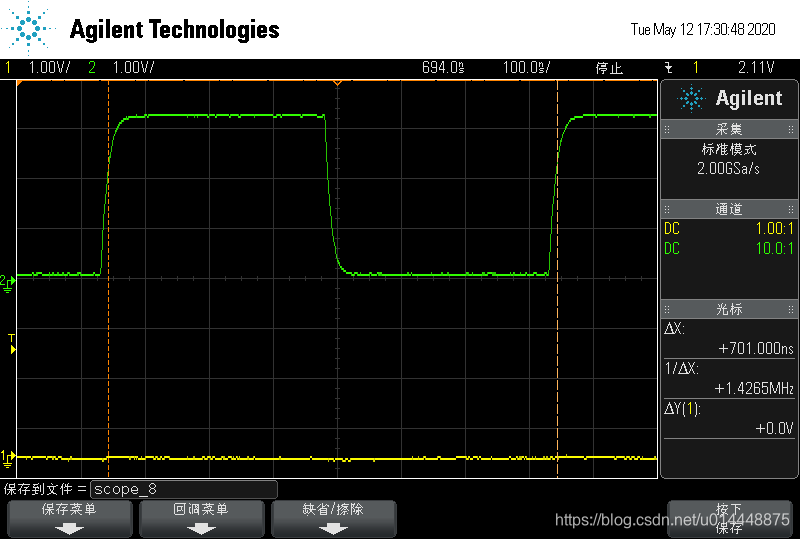

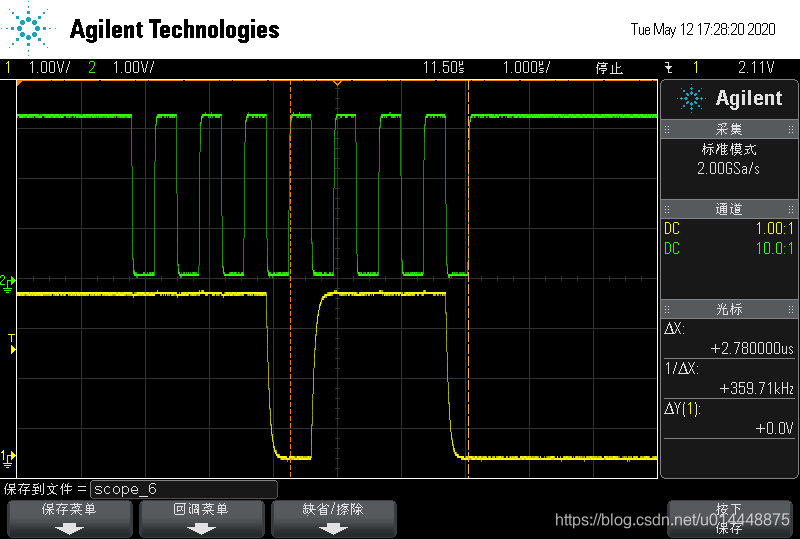

放大CLK信号，查看CLK时钟频率为1.4M？？

ESAM复位信息波形

在Keil中仿真可以看到ESAM复位信息如下所示：

复位信息为：3B 7F 18 00 00 4A 00 81 00 0C A0 00 20 02 10 05 41 B7 C5 D1 90 00。我们对数据进行分析，解析参考《2.IC卡通信协议详解(7816-3)》。

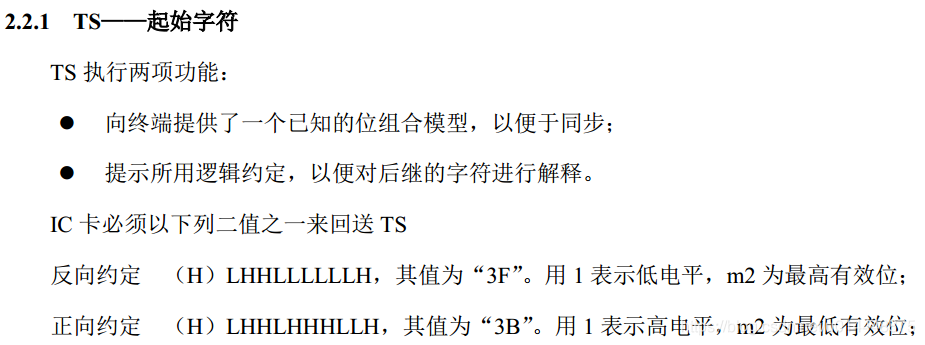

首先是起始字符3B，起始字符定义如下：

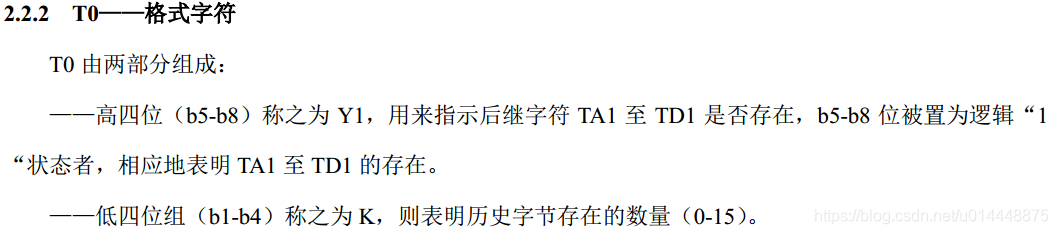

可以看出，该ESAM为正向约定。接下来是格式字符7F，格式字符定义如下：

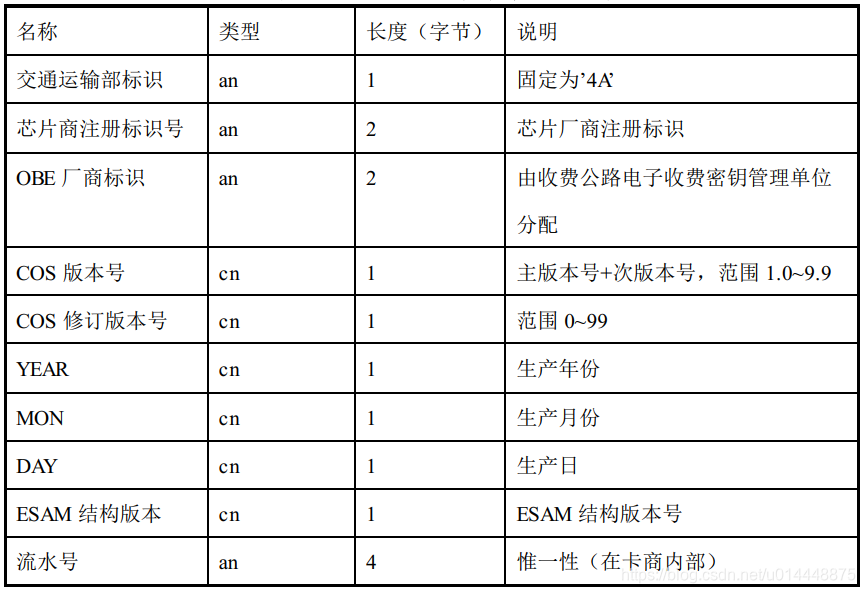

可以看出，TA1、TB1、TC1存在，历史字节数量15个。从这里可以看出复位信息长度为1(TS)+1(T0)+3+15=20字节。其中历史字节约定如下：

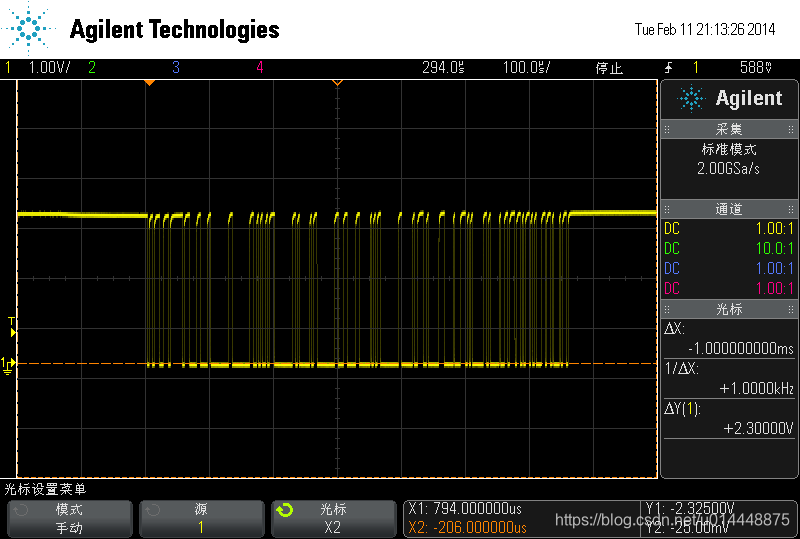

使用示波器抓取波形如下：

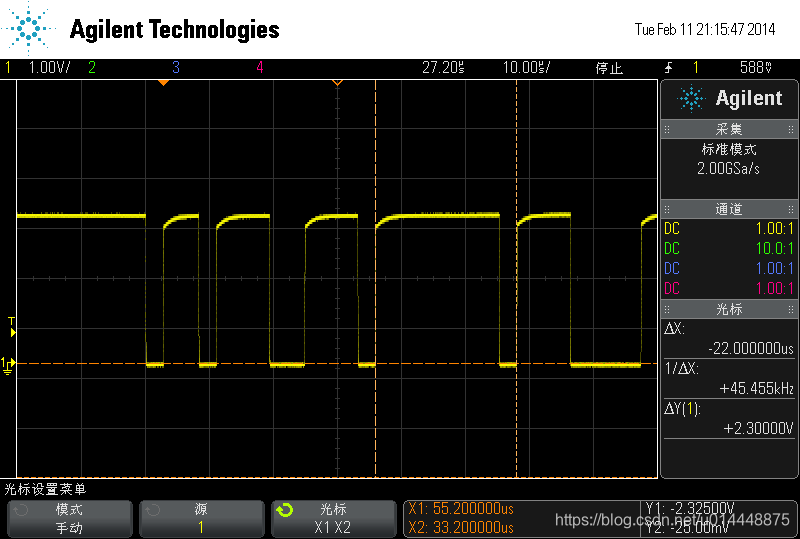

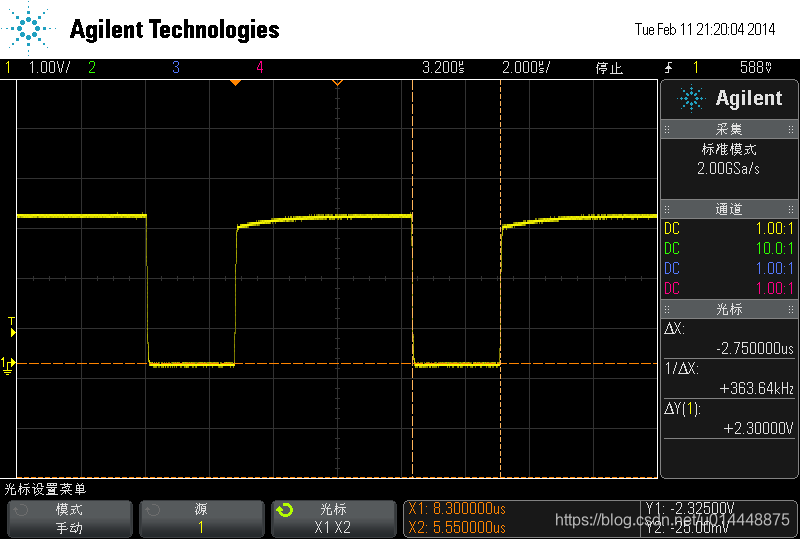

1b长度如下图所示：

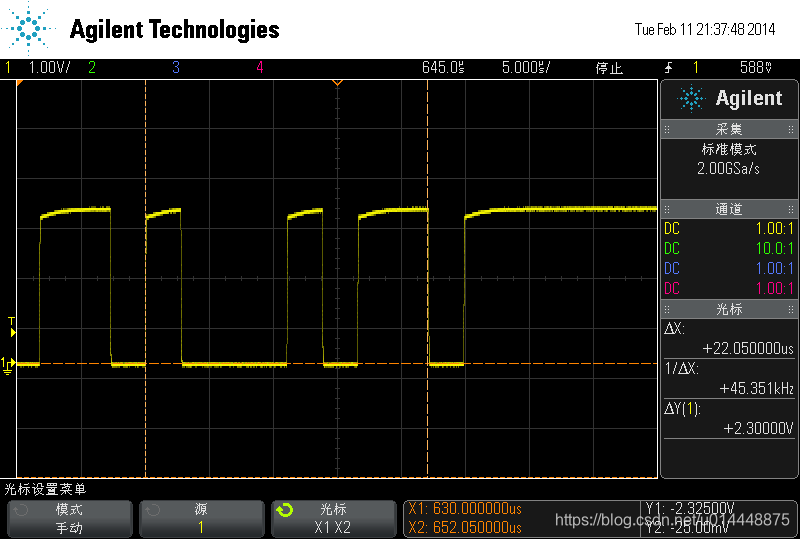

可以计算一个字节长度为2.75*8=22，固定X1、X2为一个字节宽度，放大波形查看第一个字节，如下图：

波形为1101 1100，由于低位在前，所以实际应为0011 1011，也就是3B。继续找到第二个字节，如下图所示：

波形数据即为7F。从上面图中可以看出，字节不是连续传输的。继续查看最后一个字节，如下图：

波形数据为D1，可以看到波形结束并不是9000，复位没有9000返回。
