SPI总线结合示波器分析波形

正文：客户反馈SPI波形不对，因此需要结合示波器分析SPI波形对应模式是否存在异常

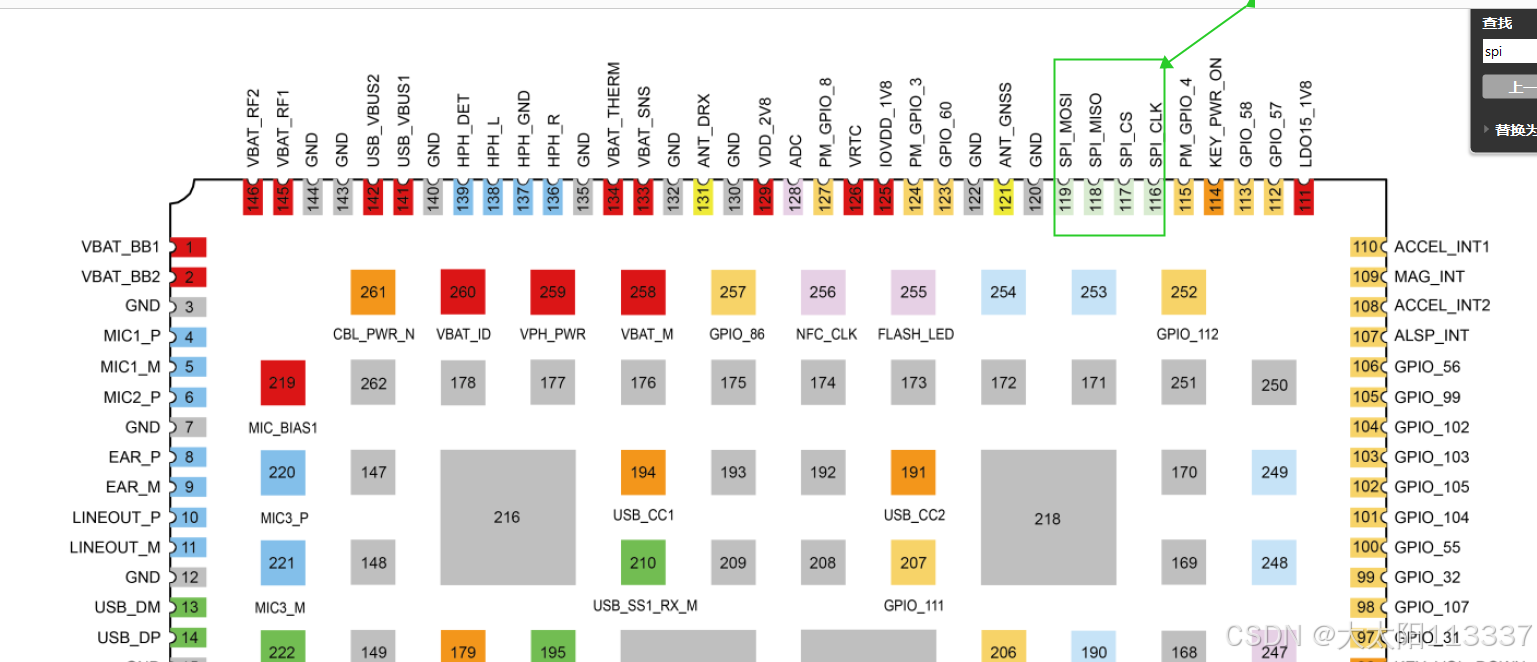

1：使用自己ADP板实测其硬件连接如下

2 结合示波器测量我们ADP板子的SPI波形进行SPI模式分析

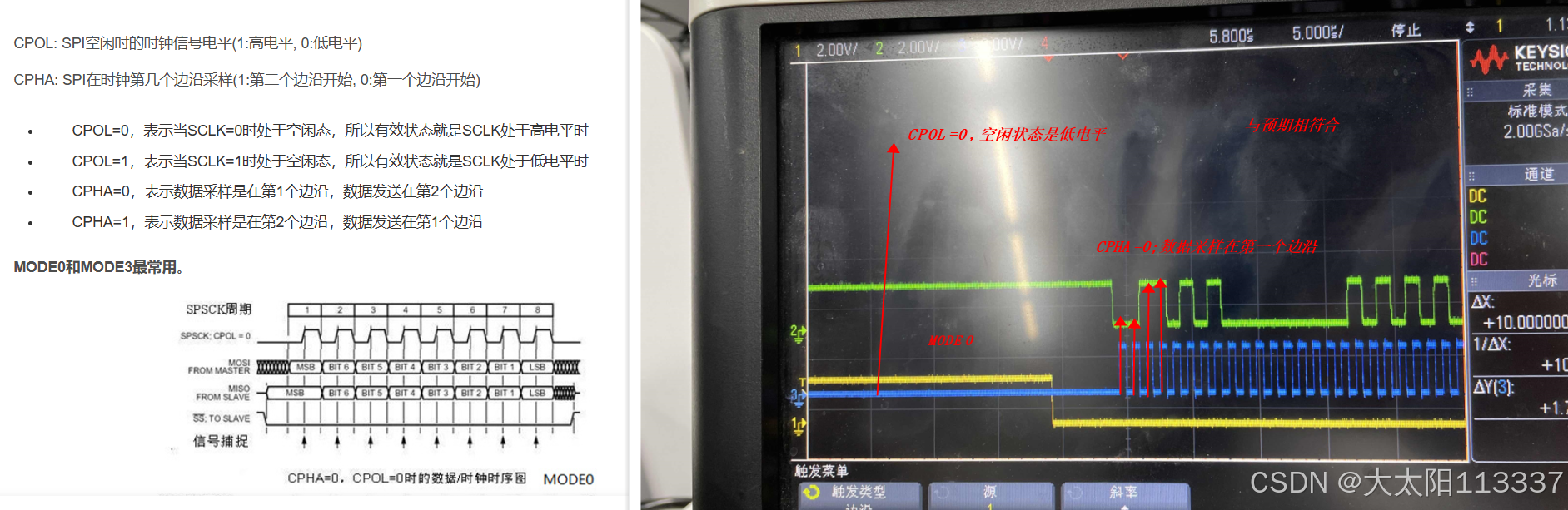

2.1 实测mode0符合预期

2.2 实测mode1符合预期

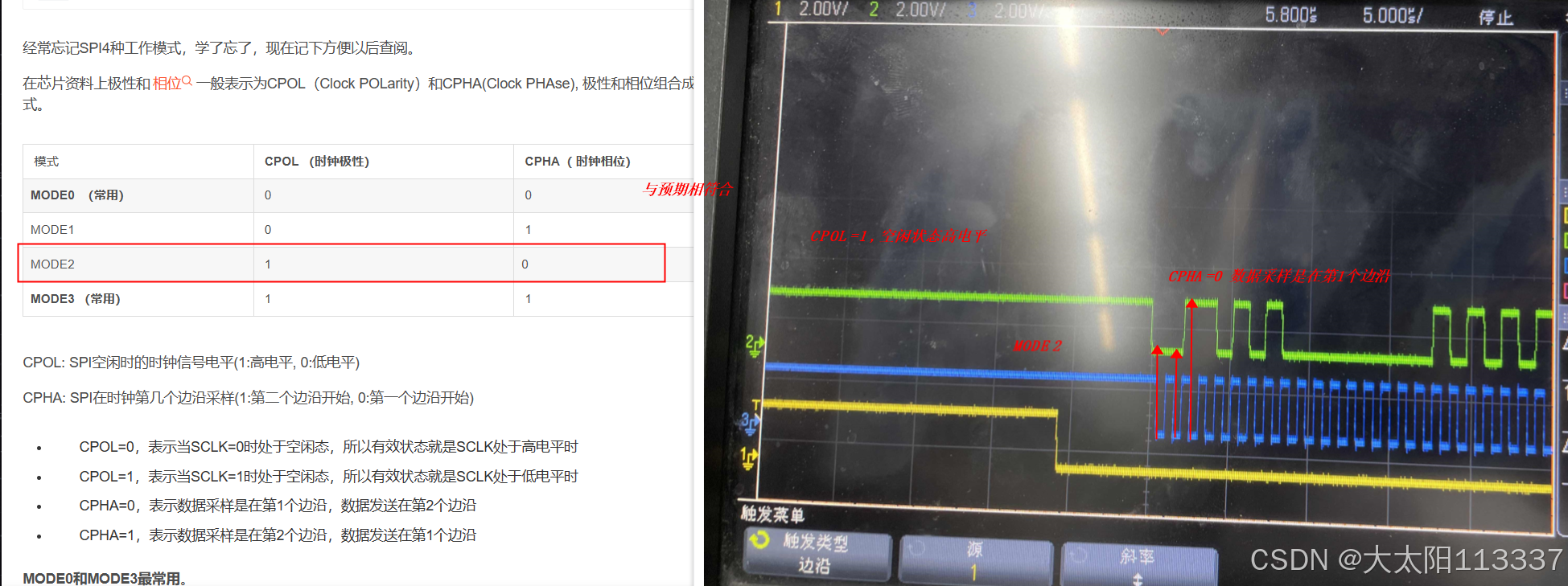

2.3 实测mode2符合预期

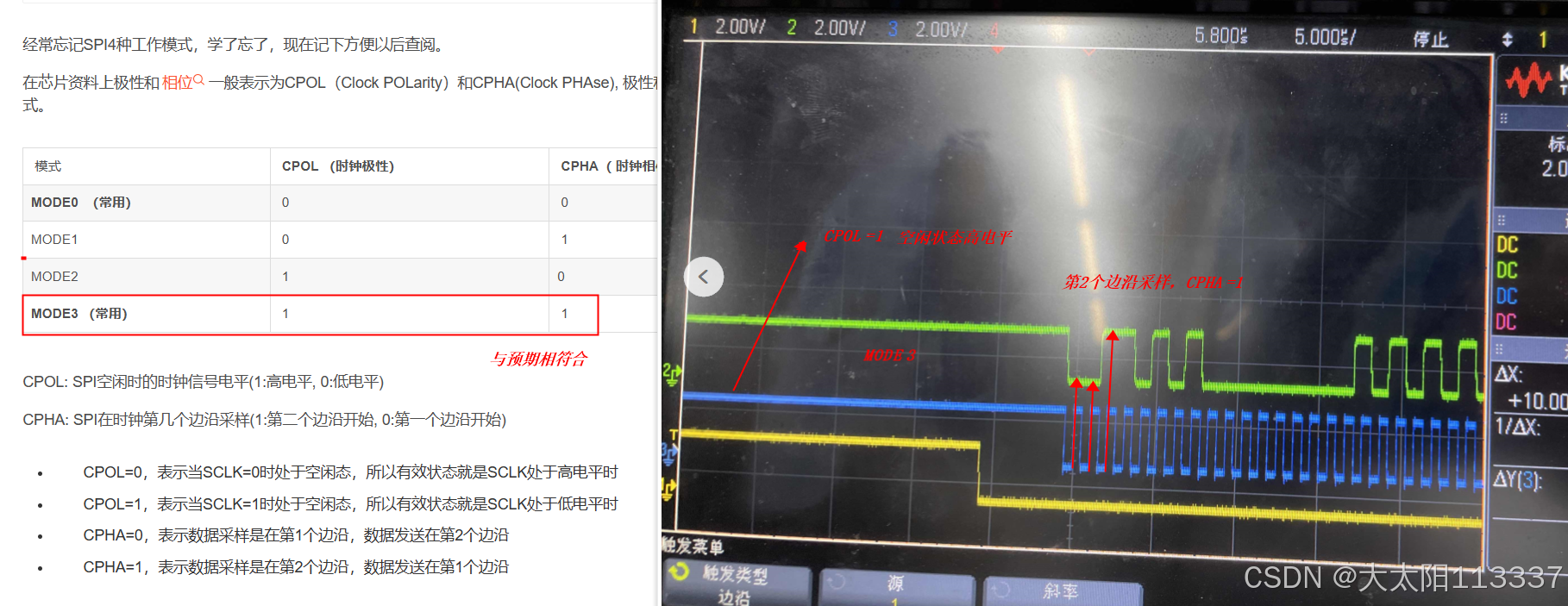

2.4 实测mode3符合预期

3：结合示波器测量客户板子的SPI波形进行SPI模式分析

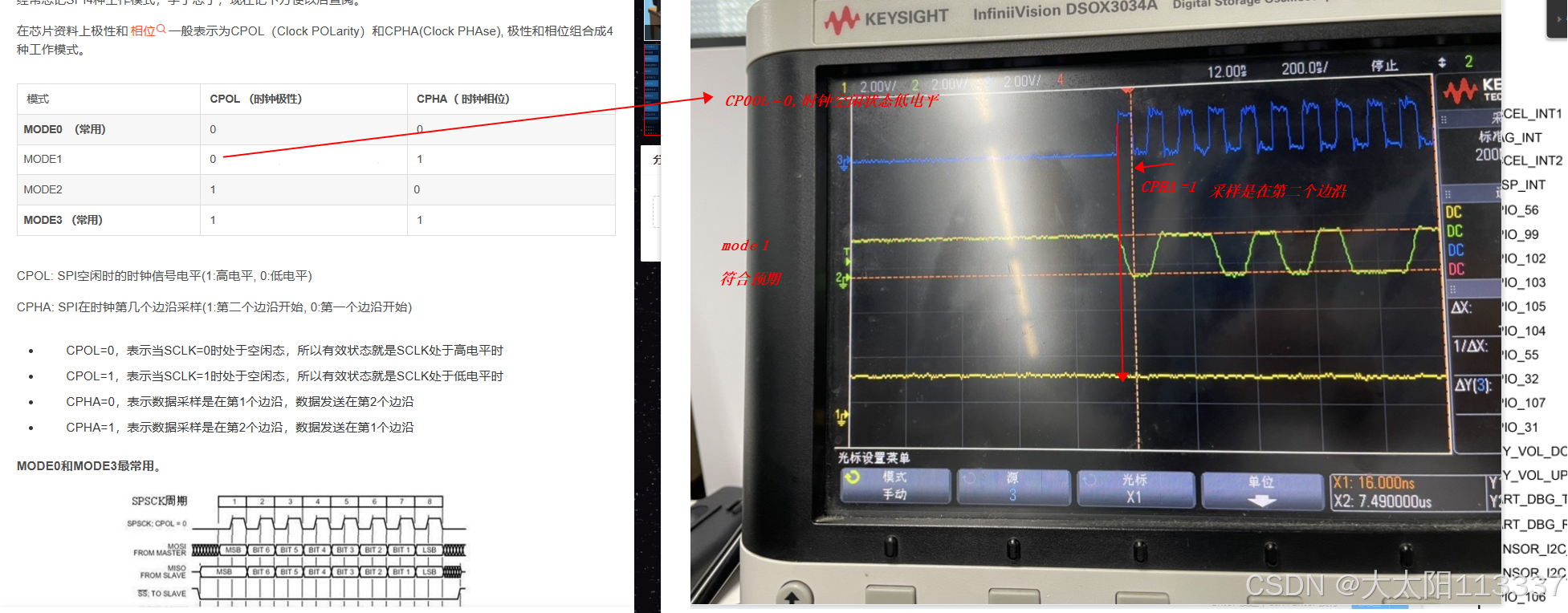

2.1实测mode 0 符合预期

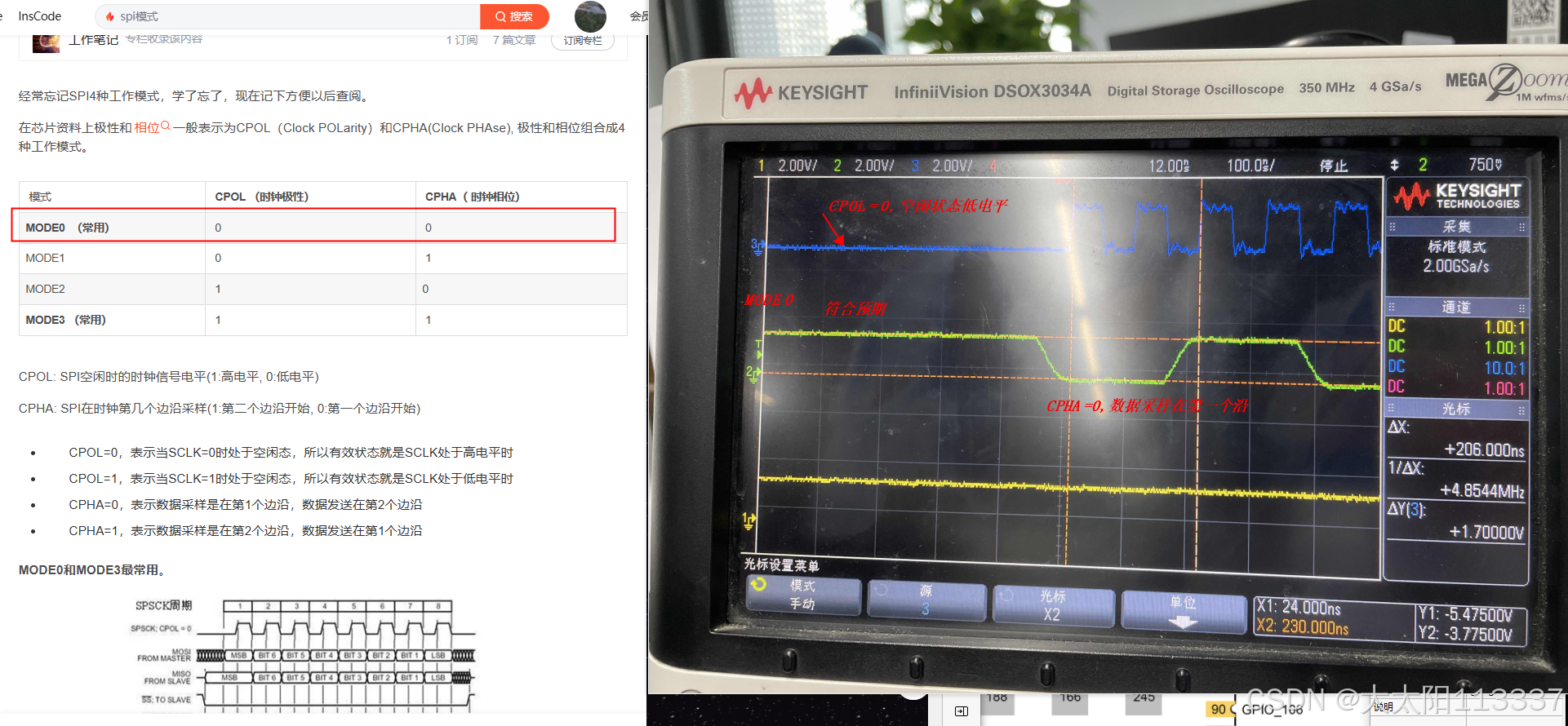

2.2 实测mode1符合预期

2.3 实测mode2符合预期

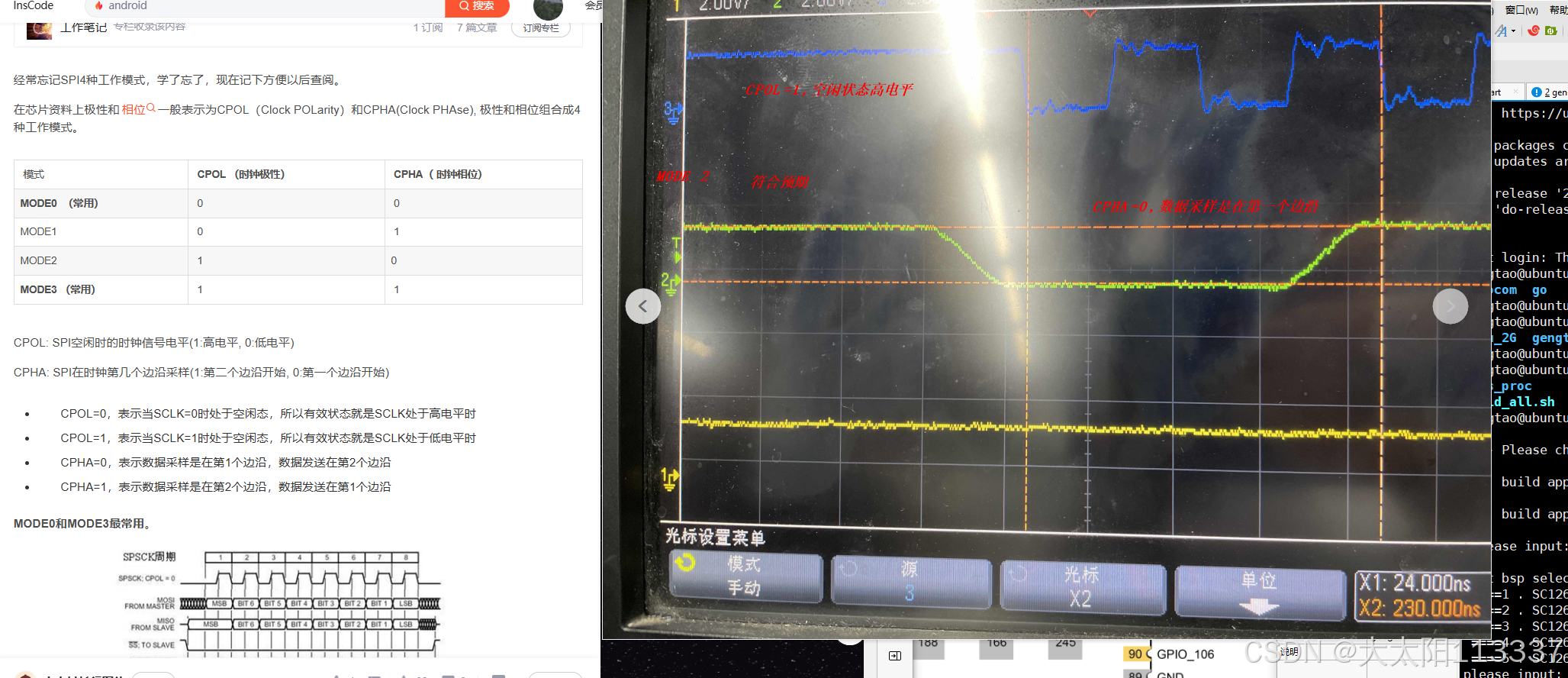

2.4 实测mode3符合预期

总结：

3：如何判断CPOL和CPHA

总结：如果起始的SCLK的电平是0，那么CPOL=0，如果是1，那么CPOL=1，然后看数据采样时刻，即时序图数据线上的数据稳定时，对应到上面SCLK时钟的位置，对应着是第一个边沿或是第二个边沿，即CPHA是0或1。（对应的是上升沿还是还是下降沿，要根据对应的CPOL的值，才能确定）。

1. 如何判断CPOL：SCLK的空闲时候的电压，是0还是1，决定了CPOL是0还是1；
2. 如何判断CPHA：而数据采样时刻对应着的SCLK的电平，是第一个边沿还是第二个边沿，对应着CPHA为0还是1。
