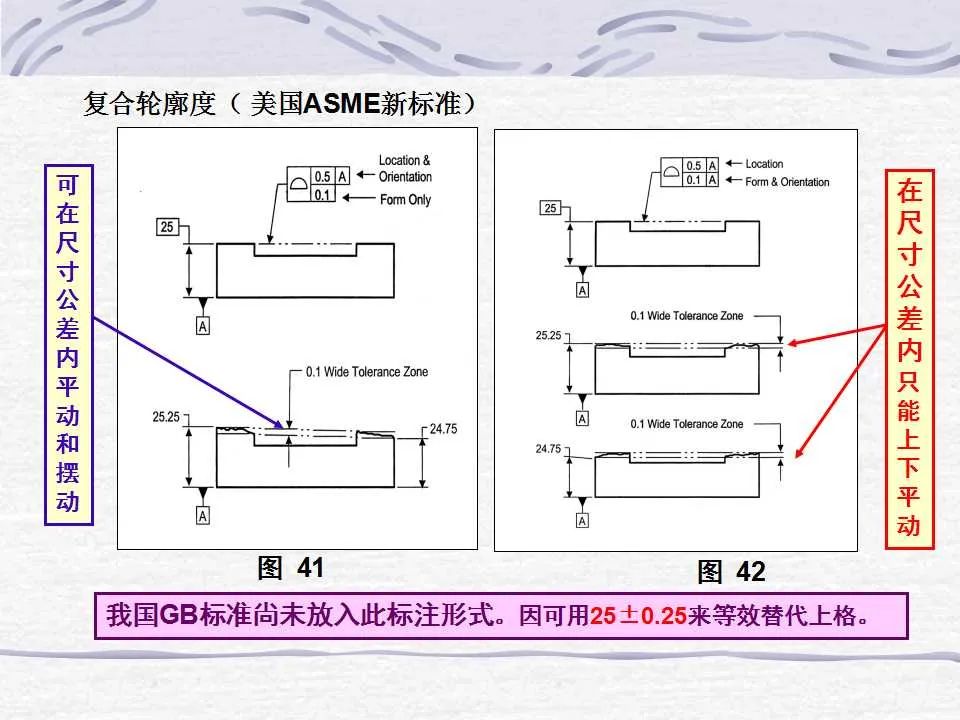

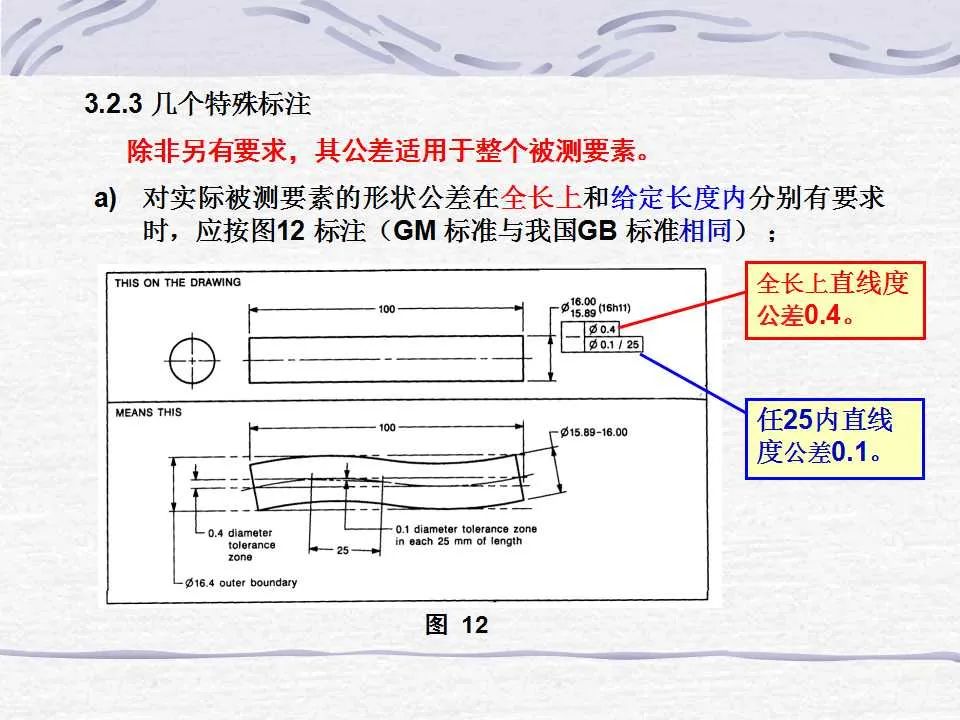

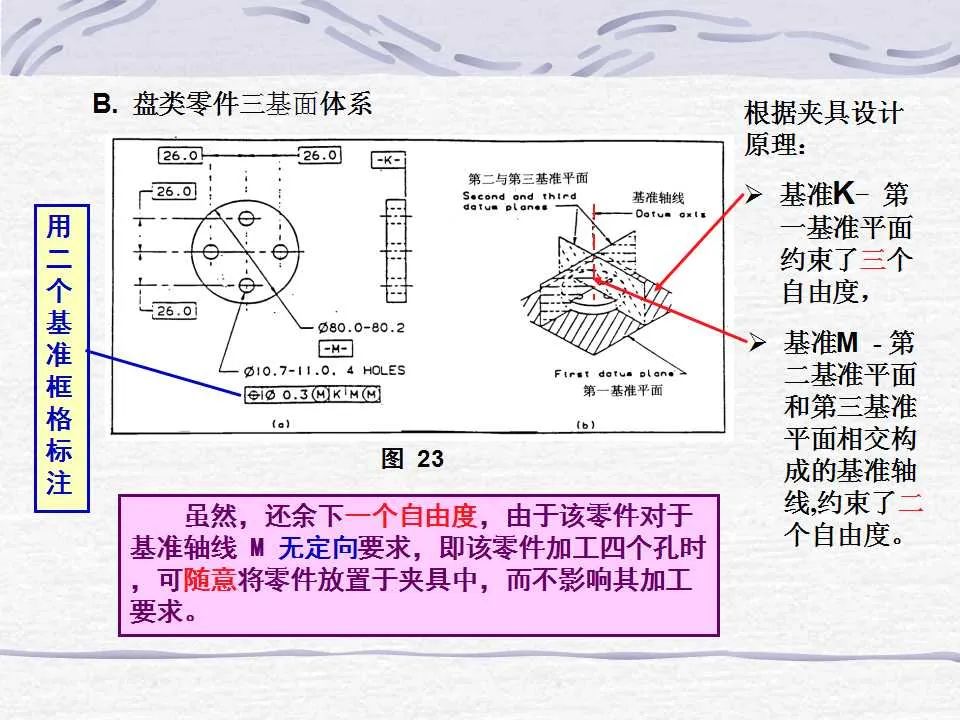

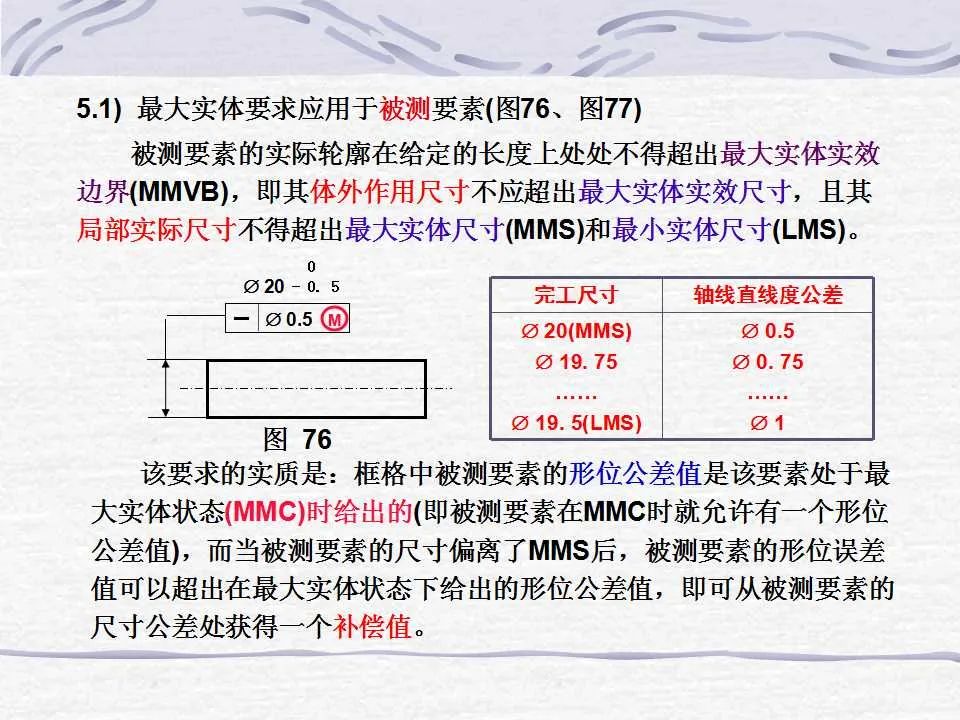

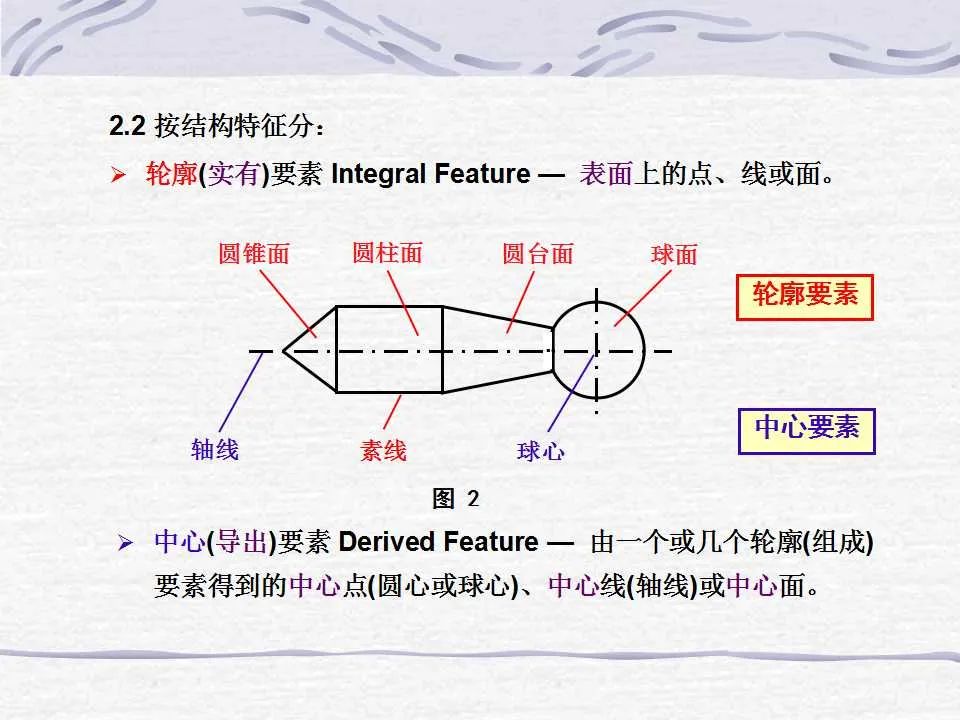

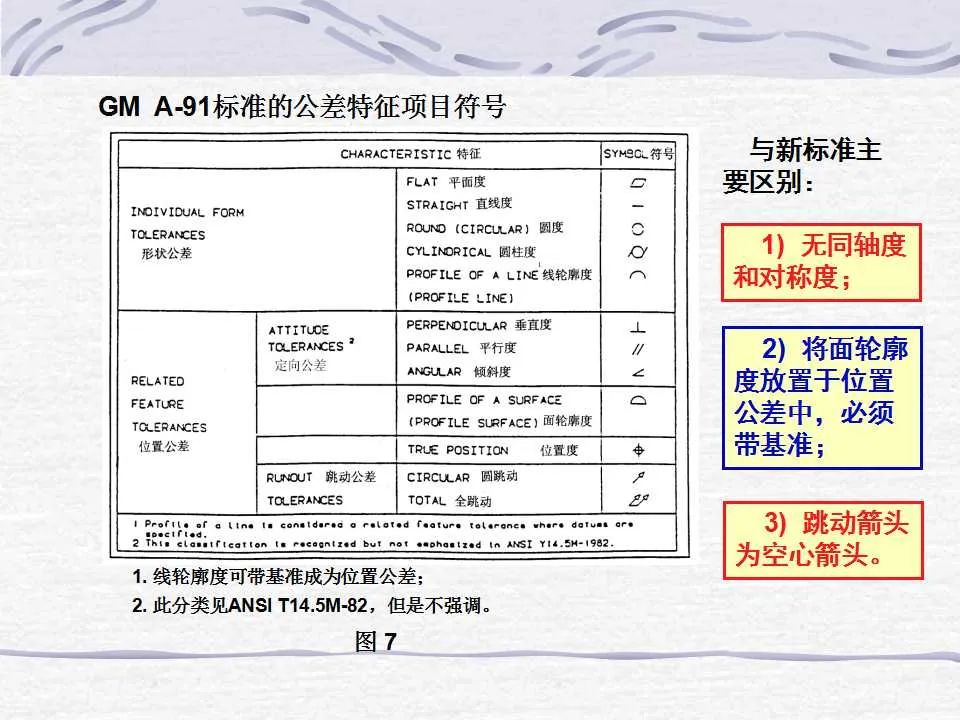

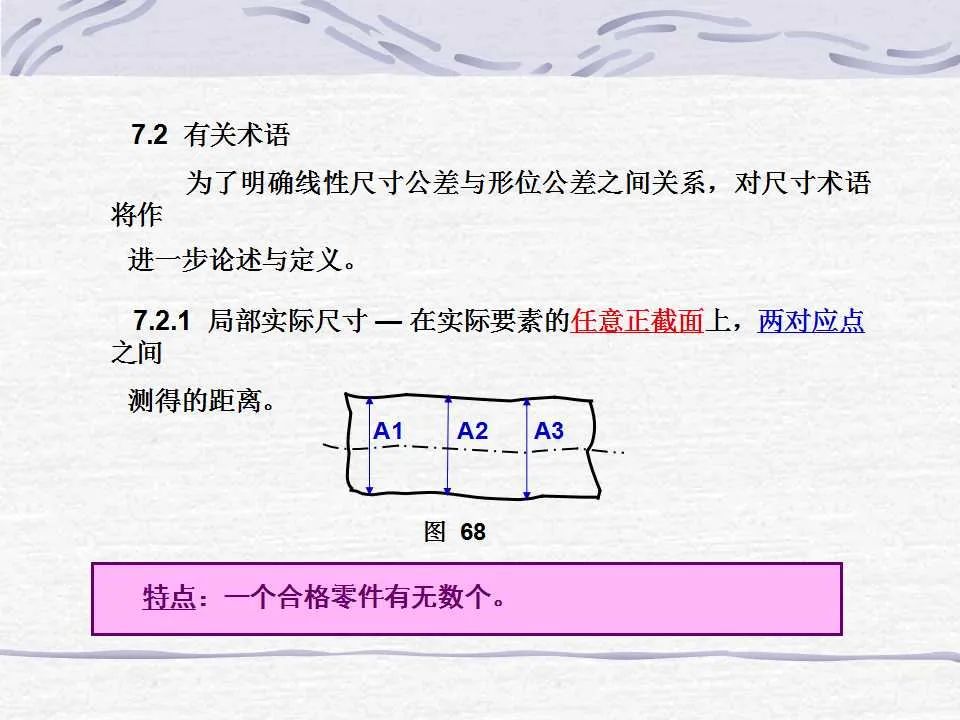

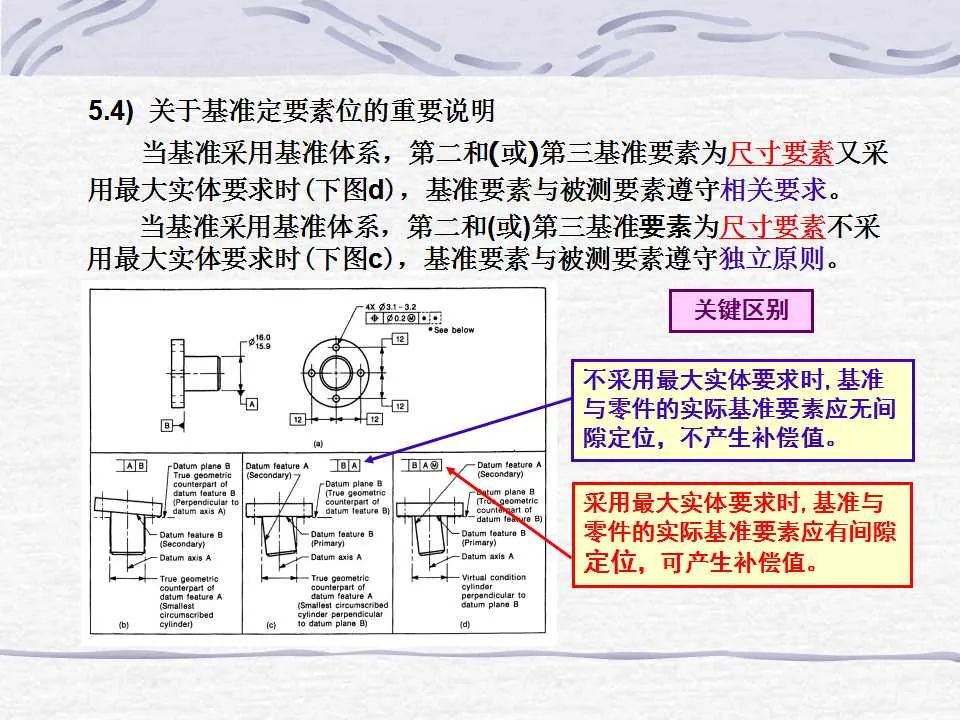

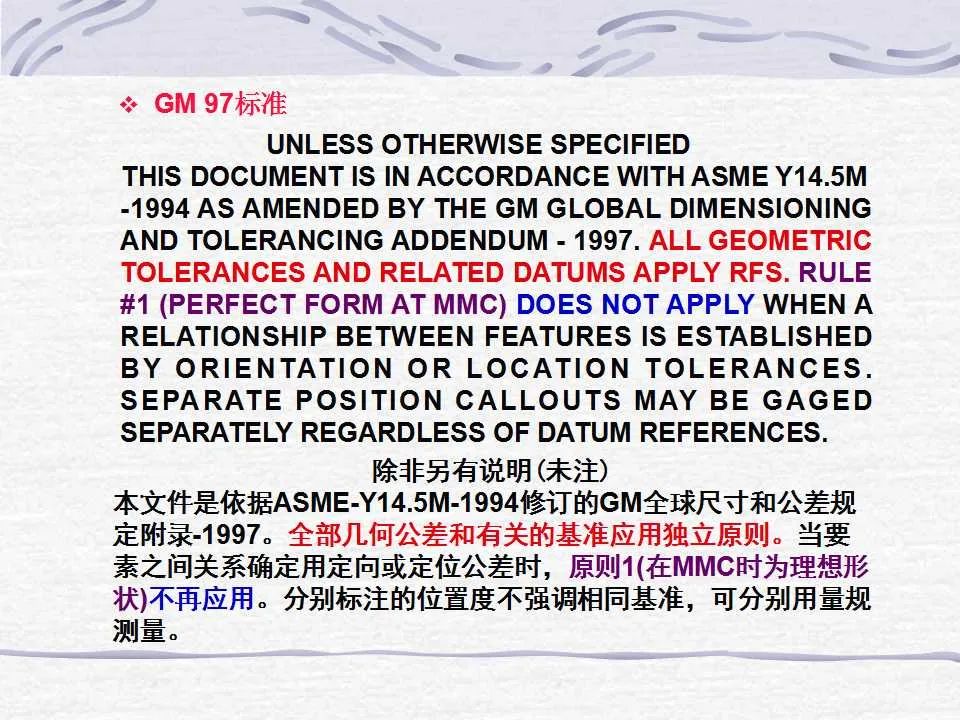

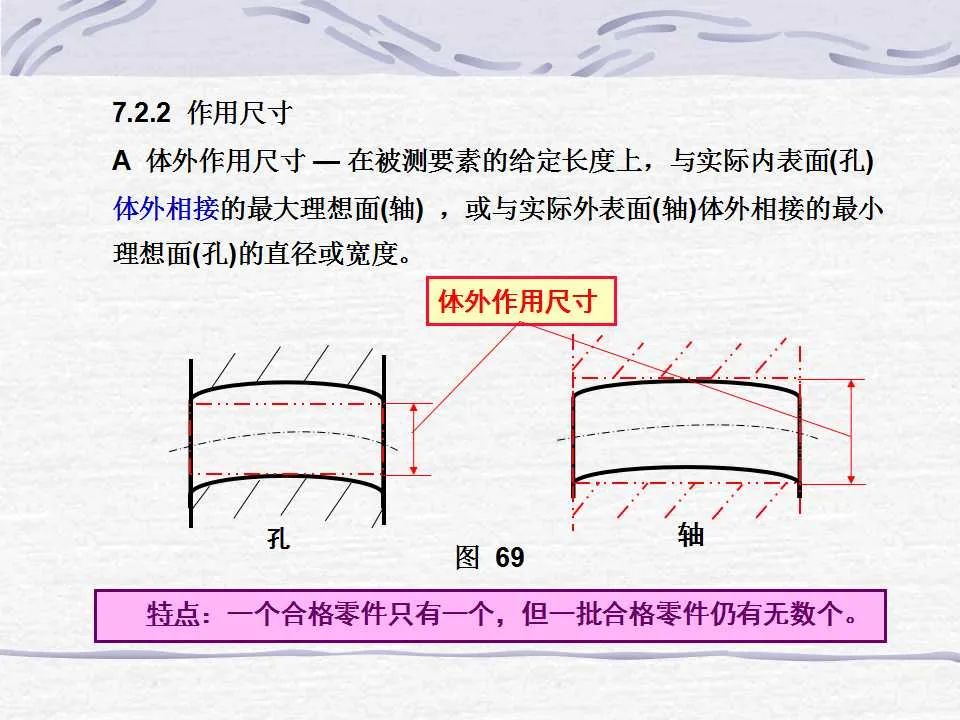

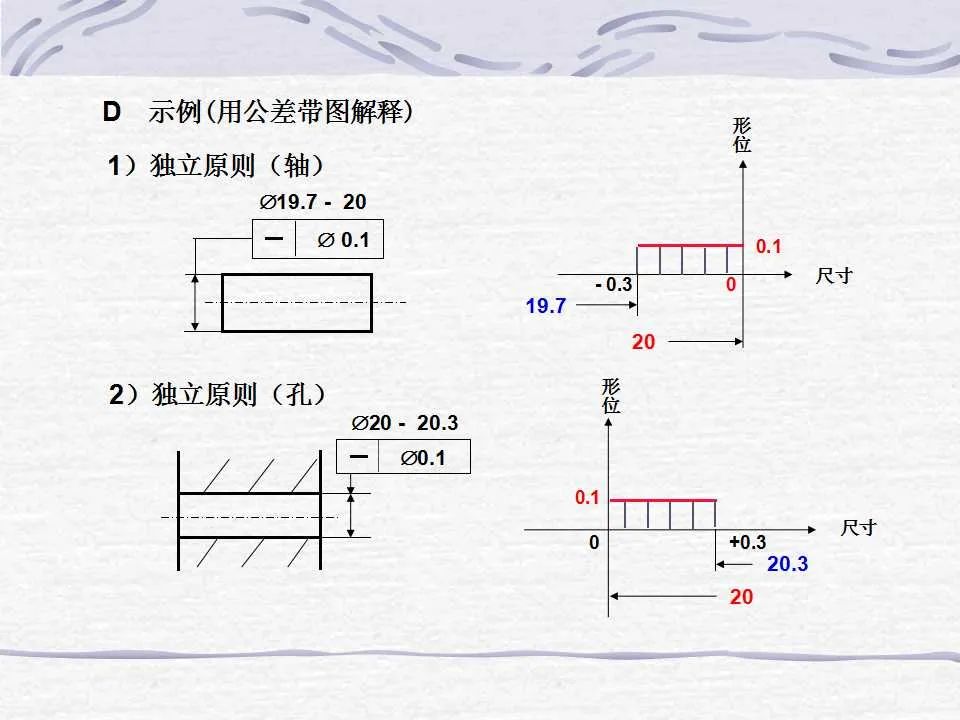

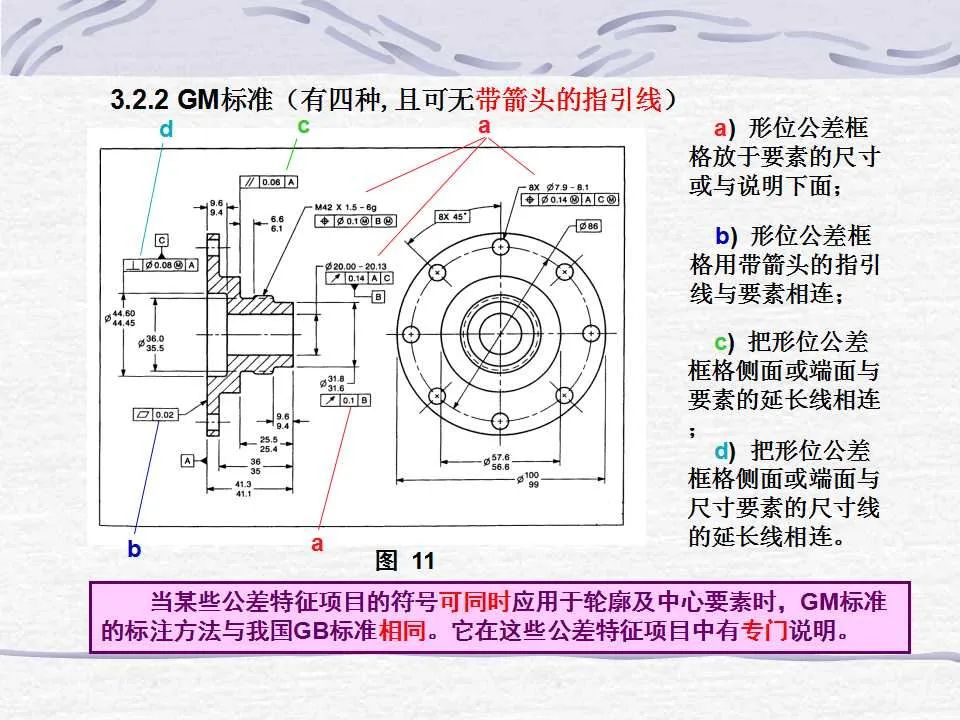

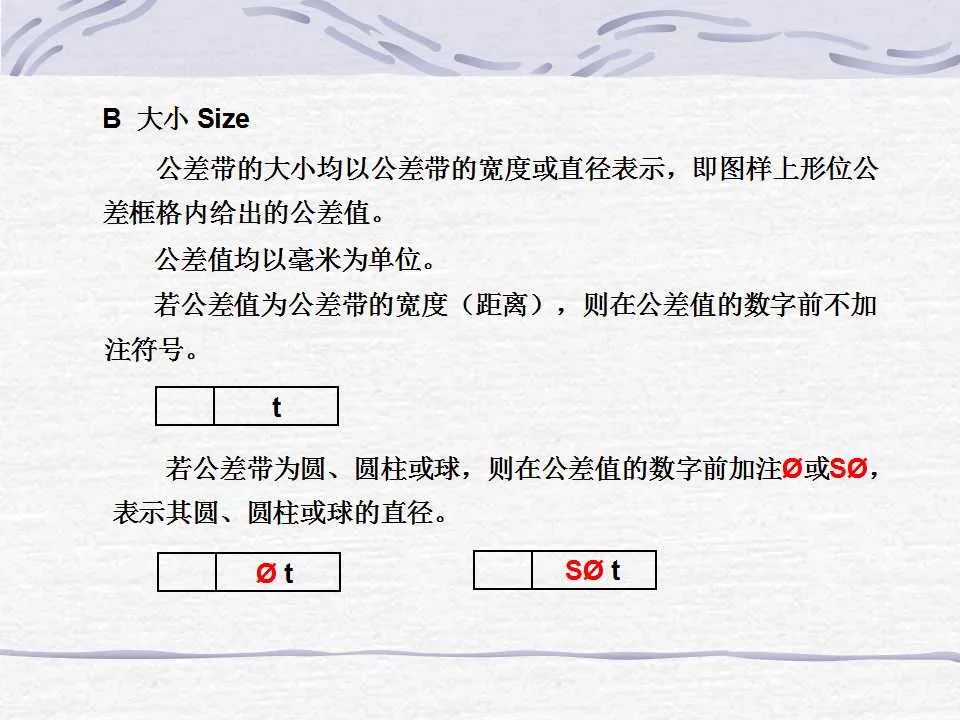

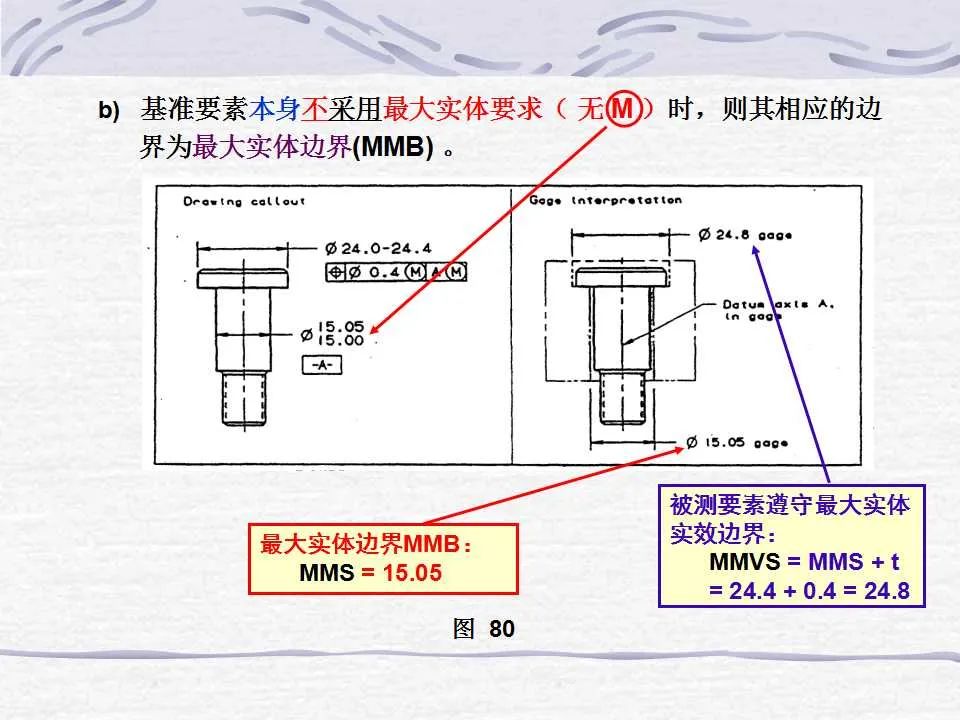

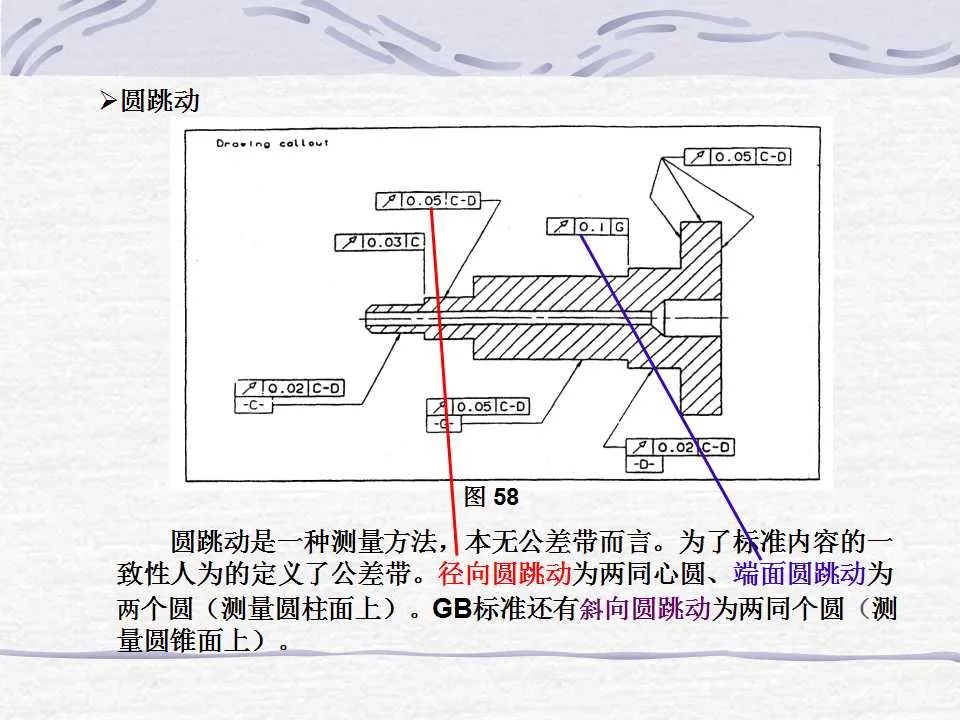

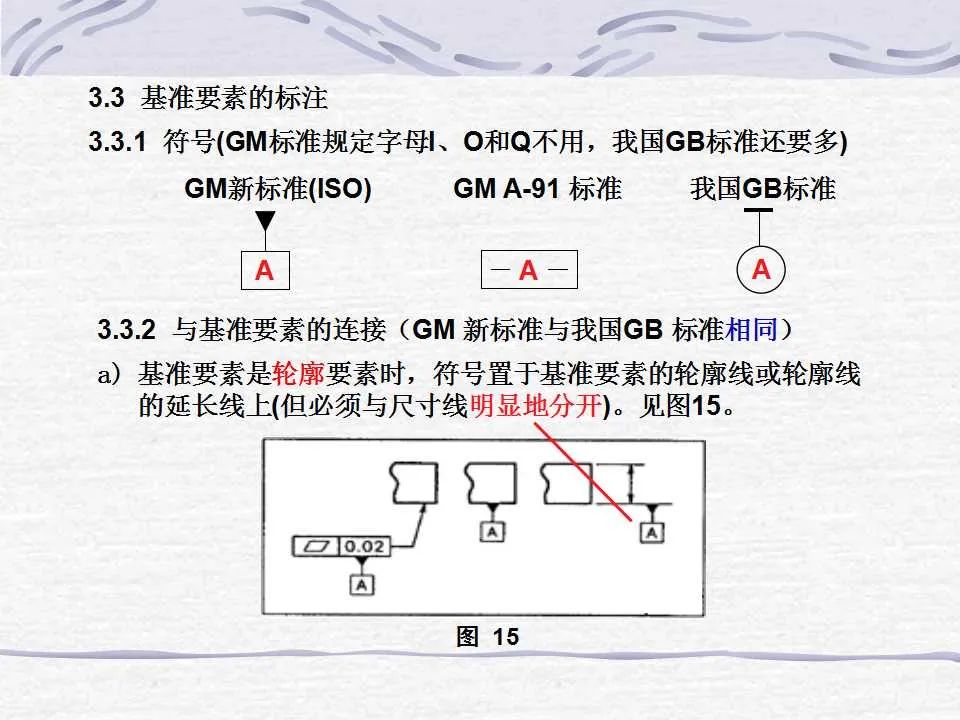

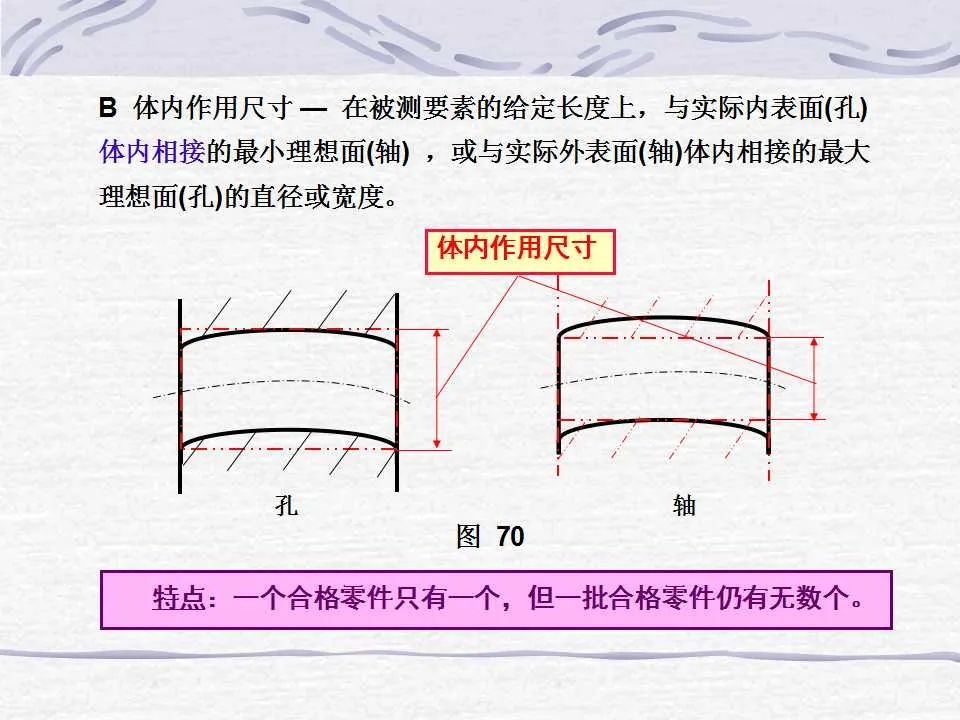

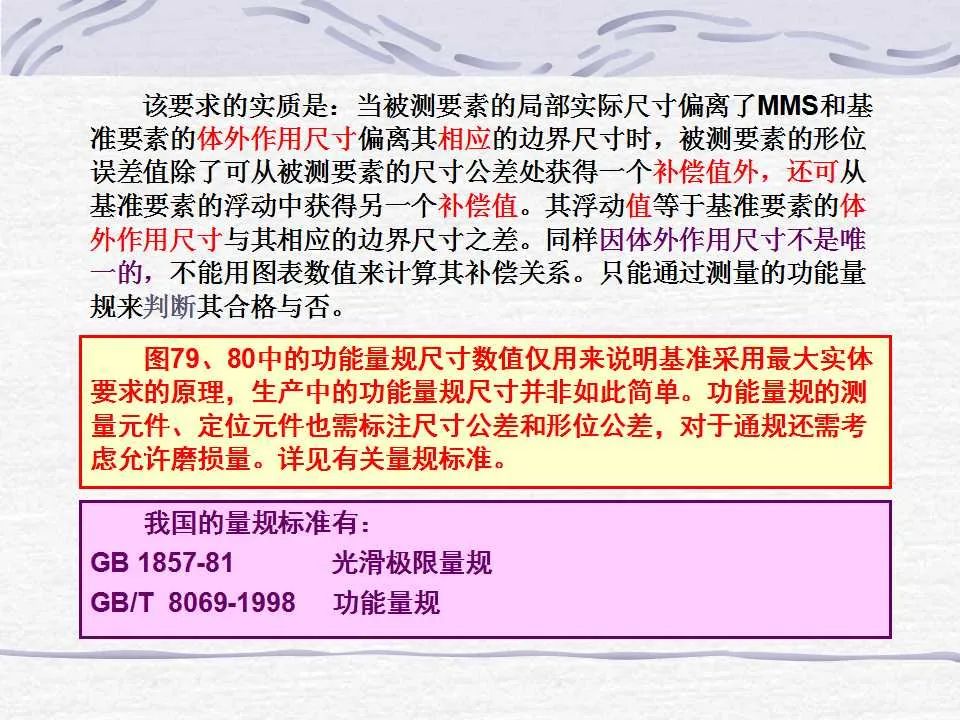

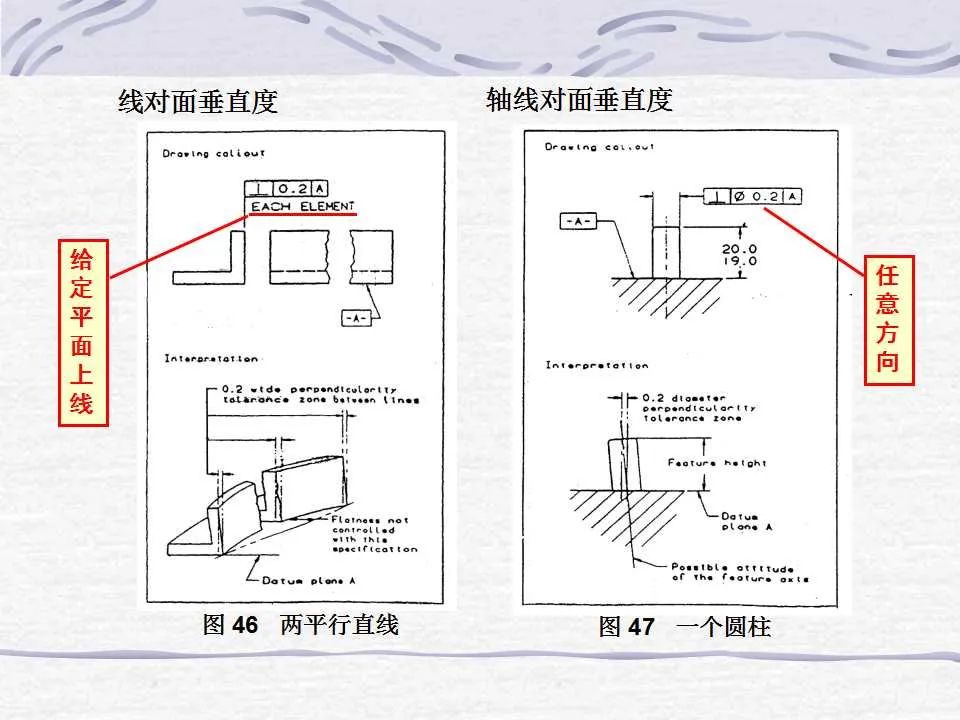

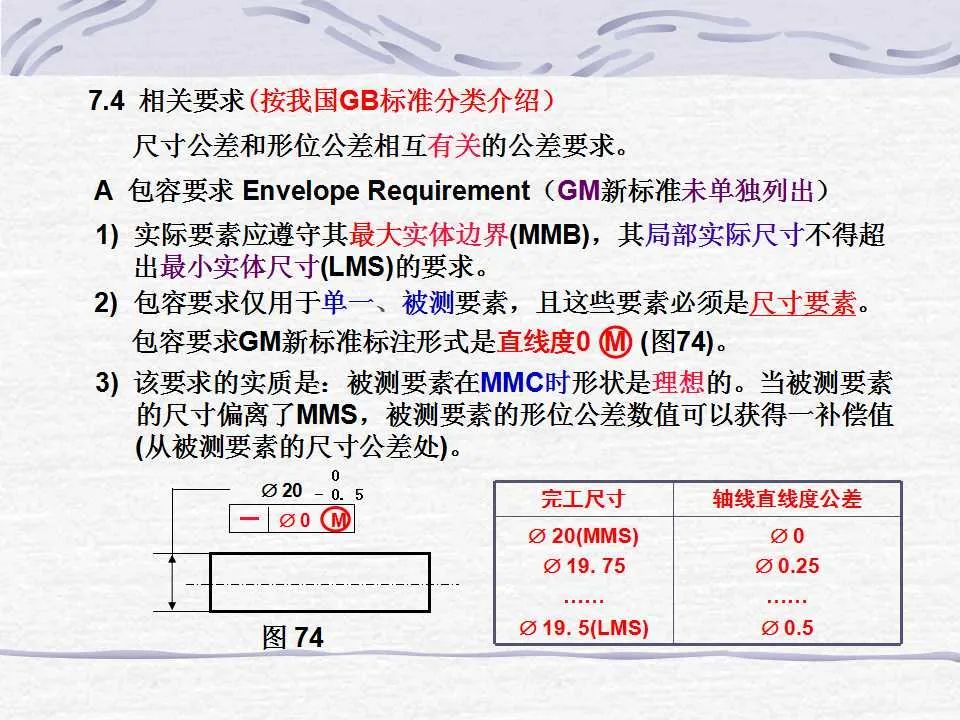

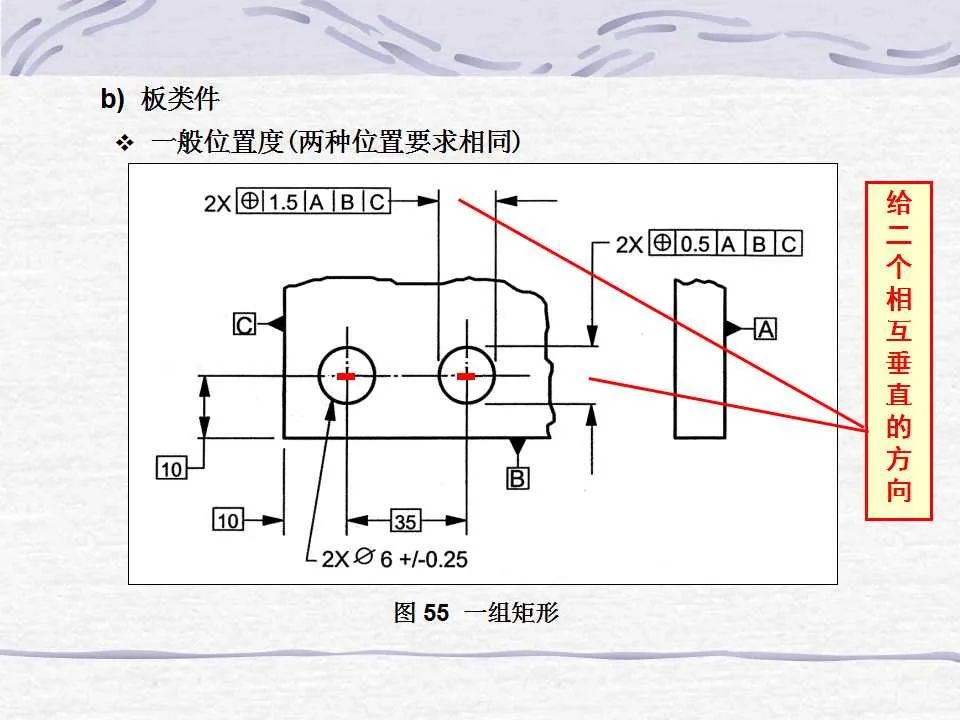

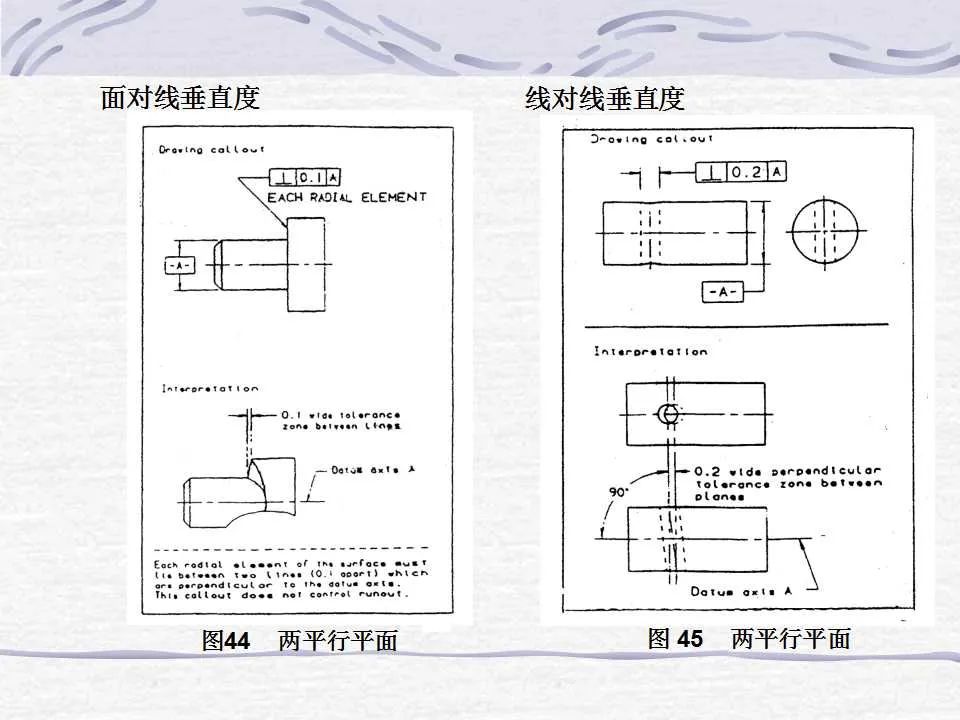

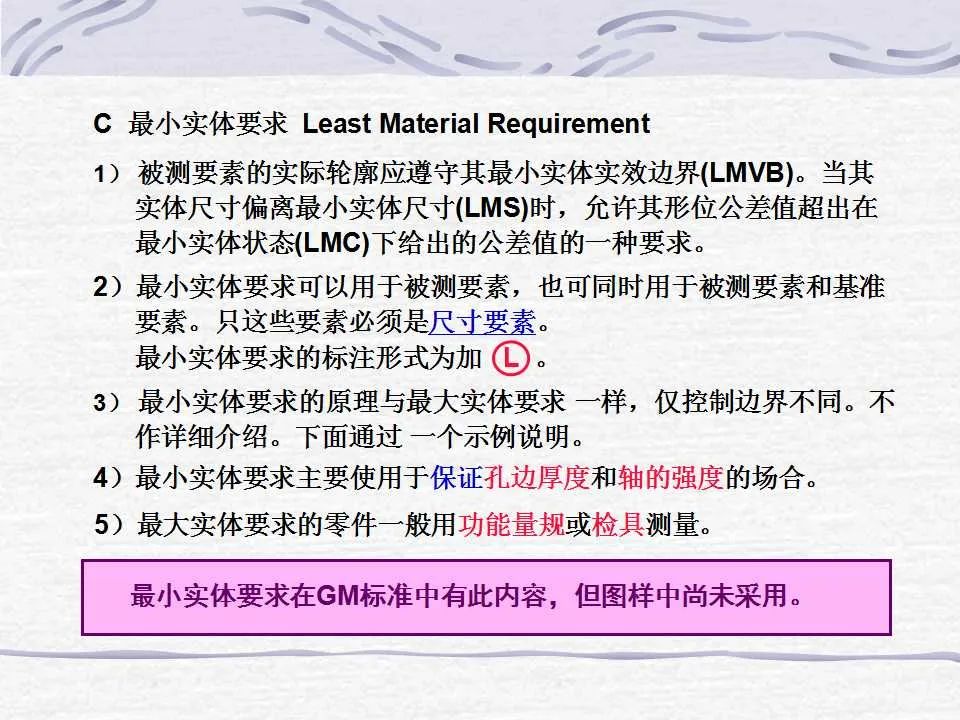

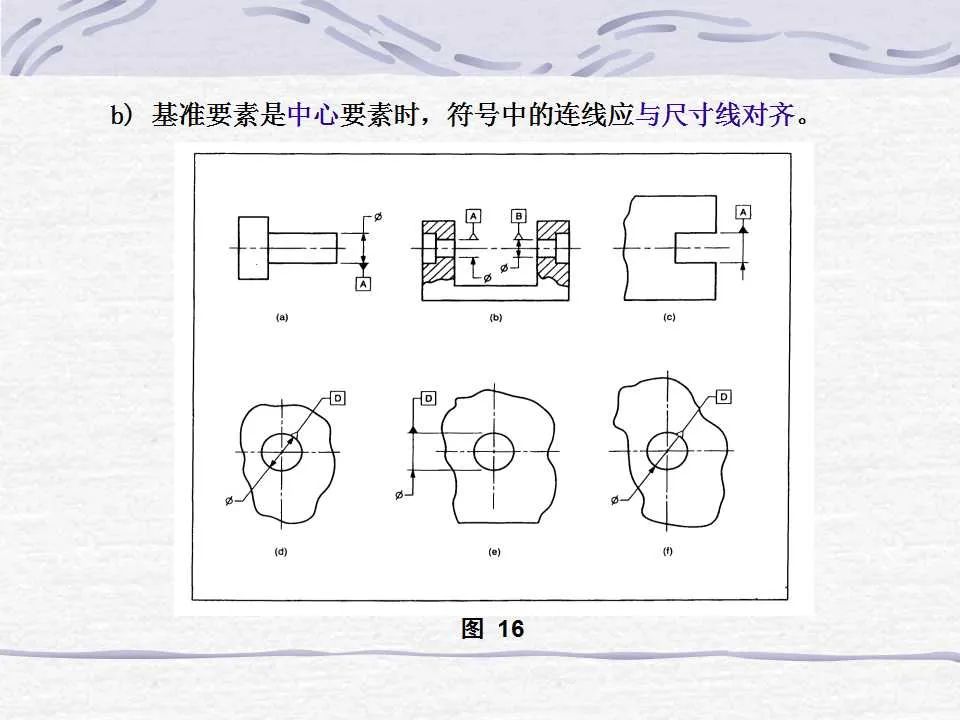

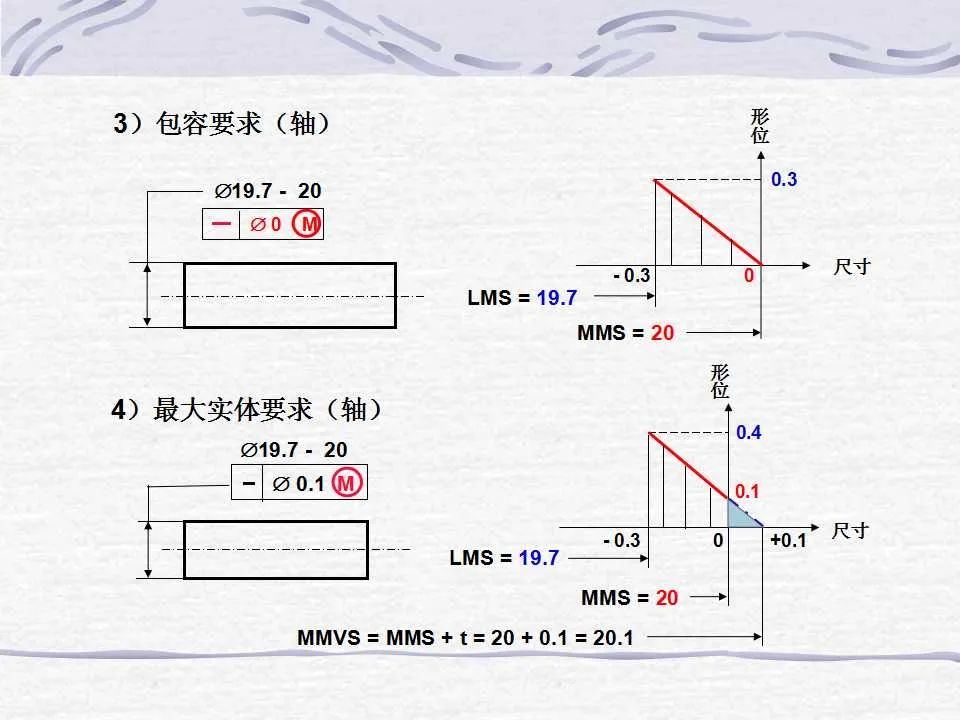

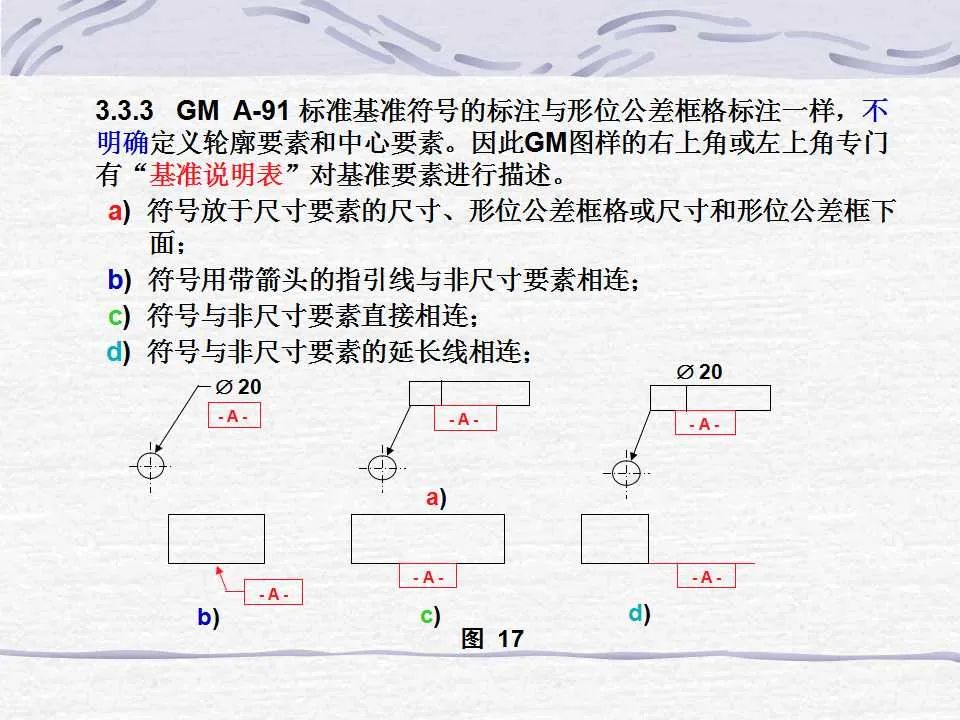

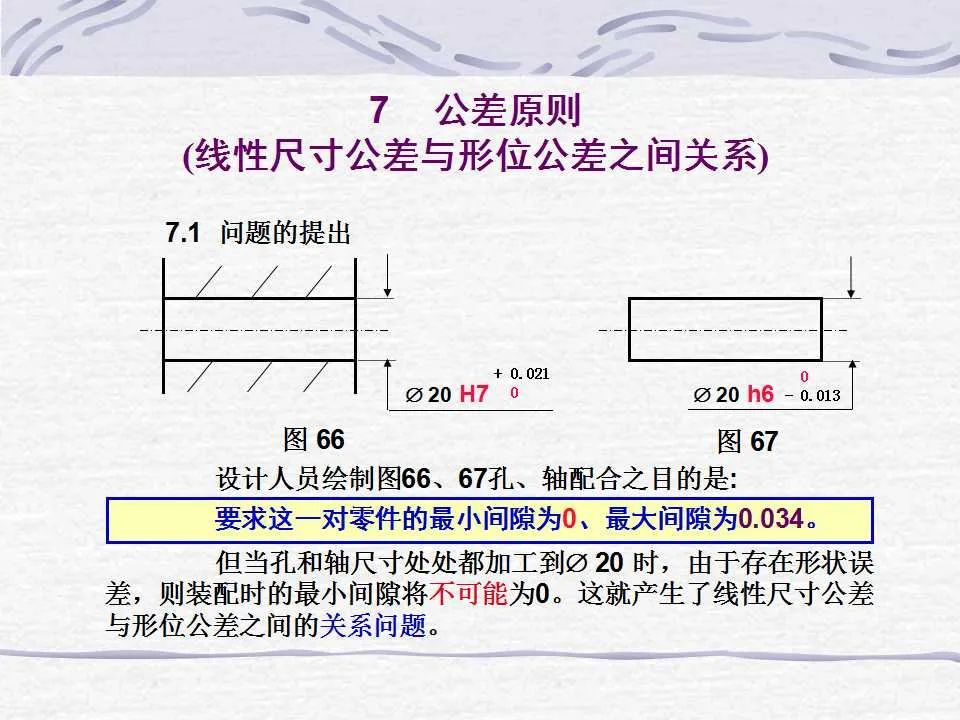

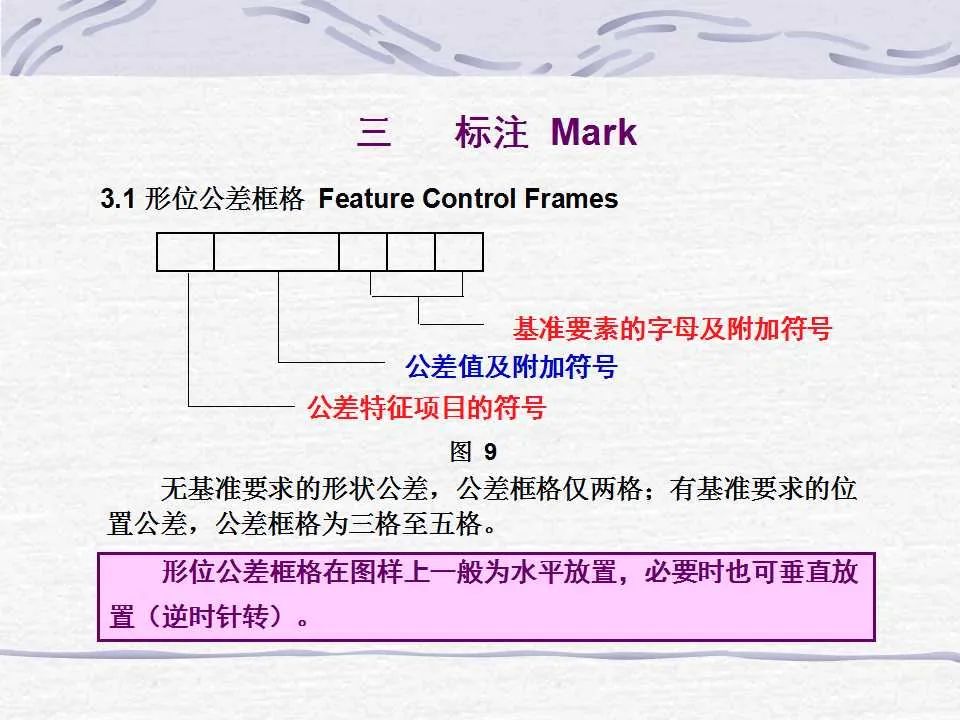

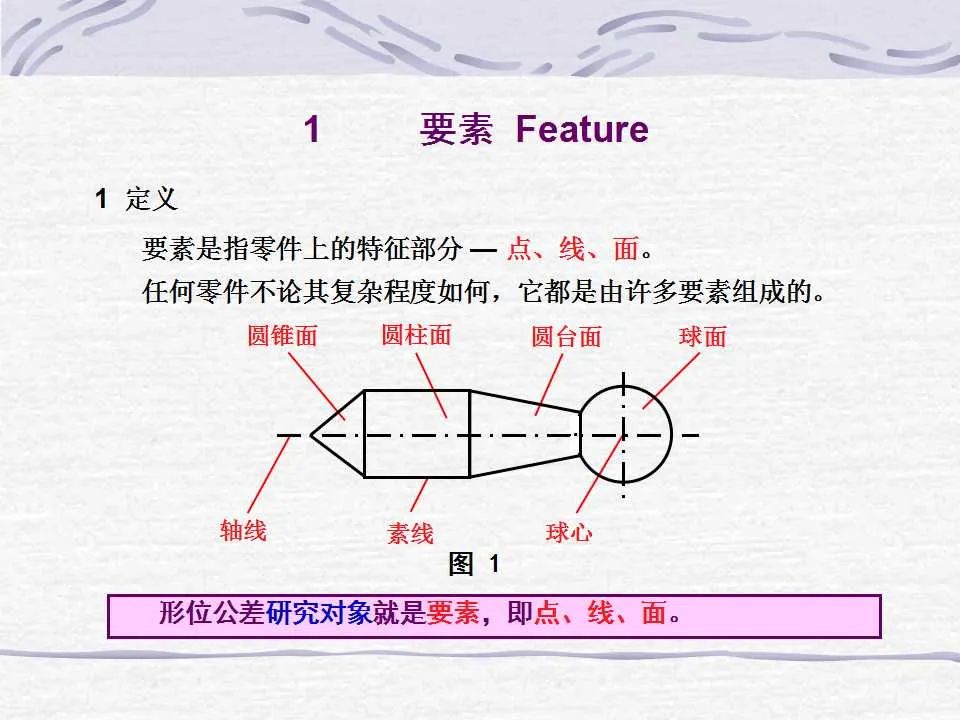

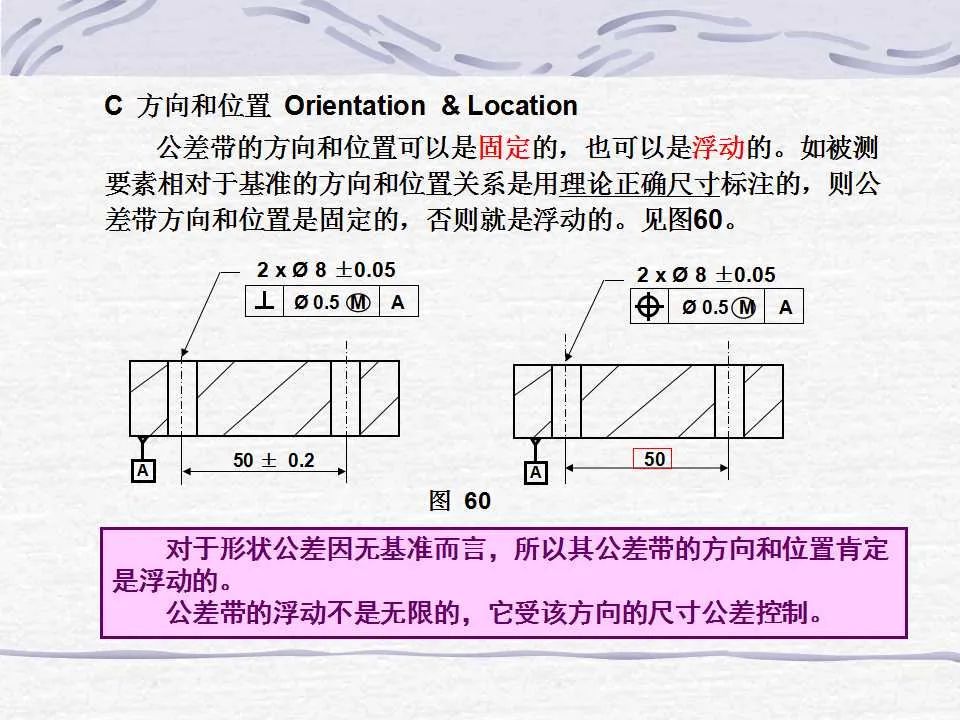

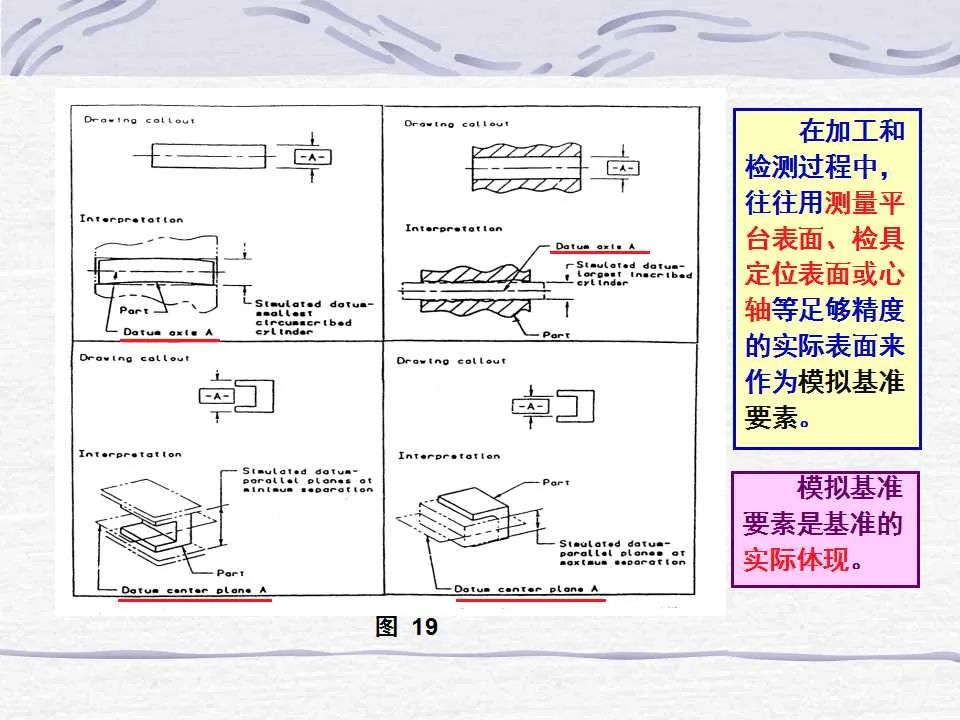

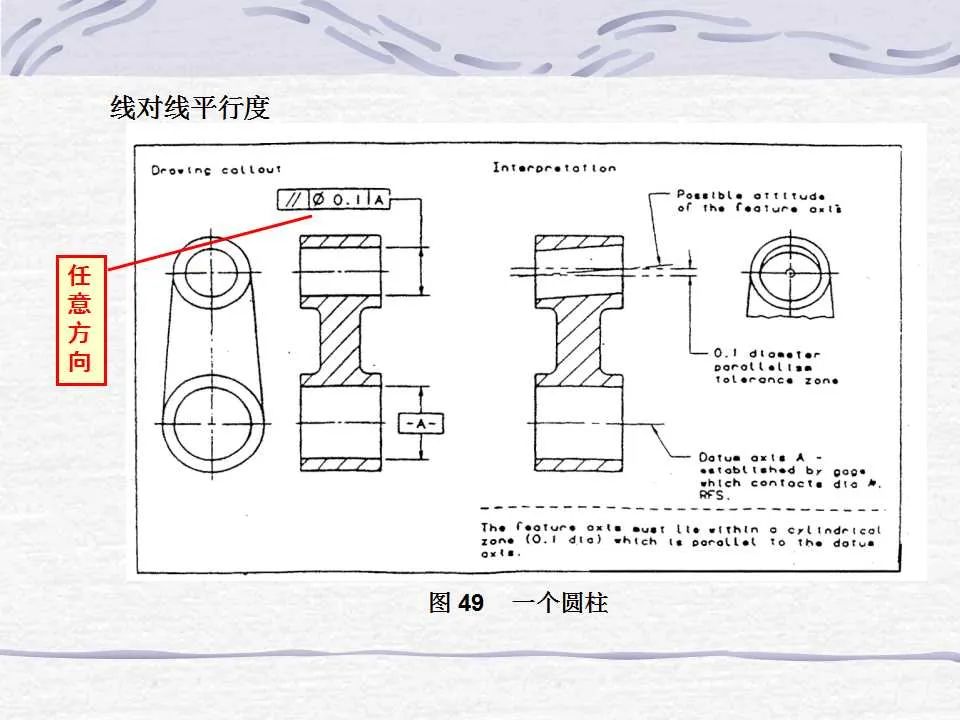

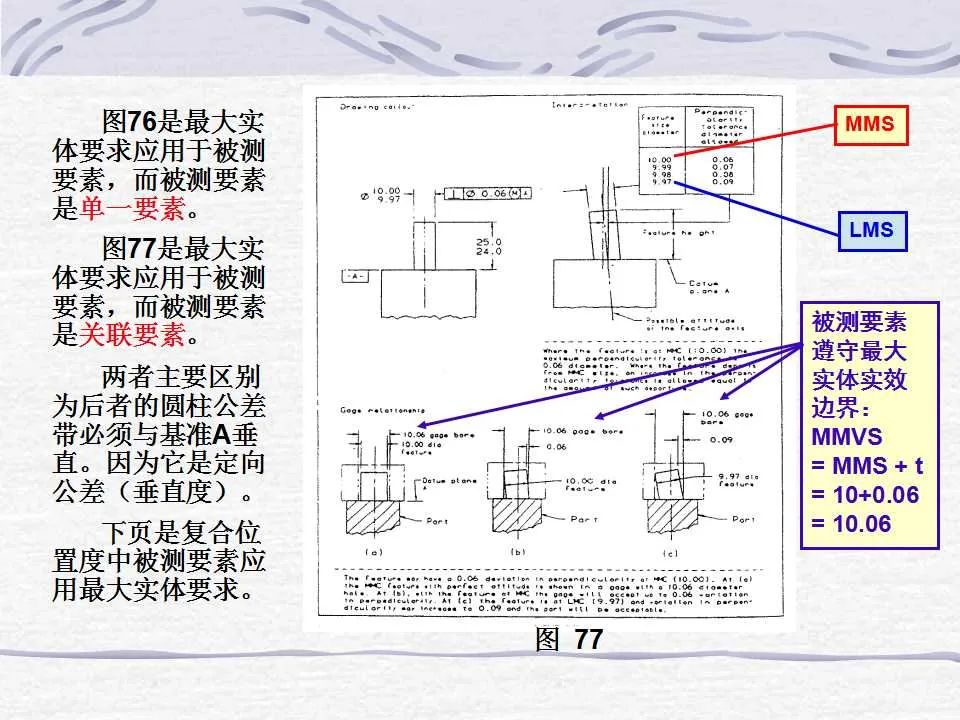

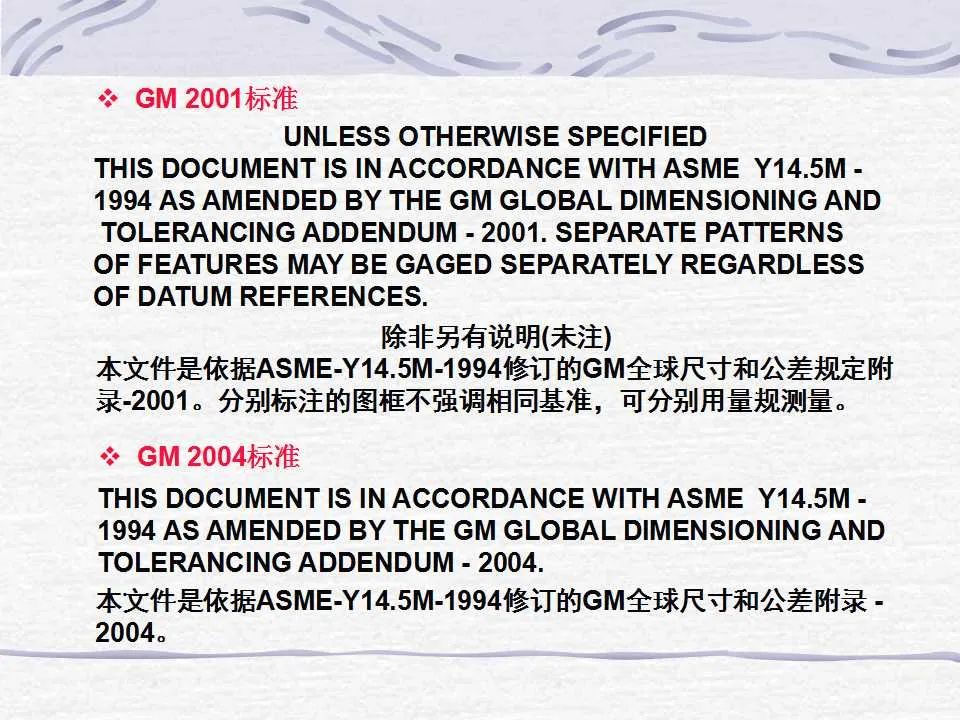

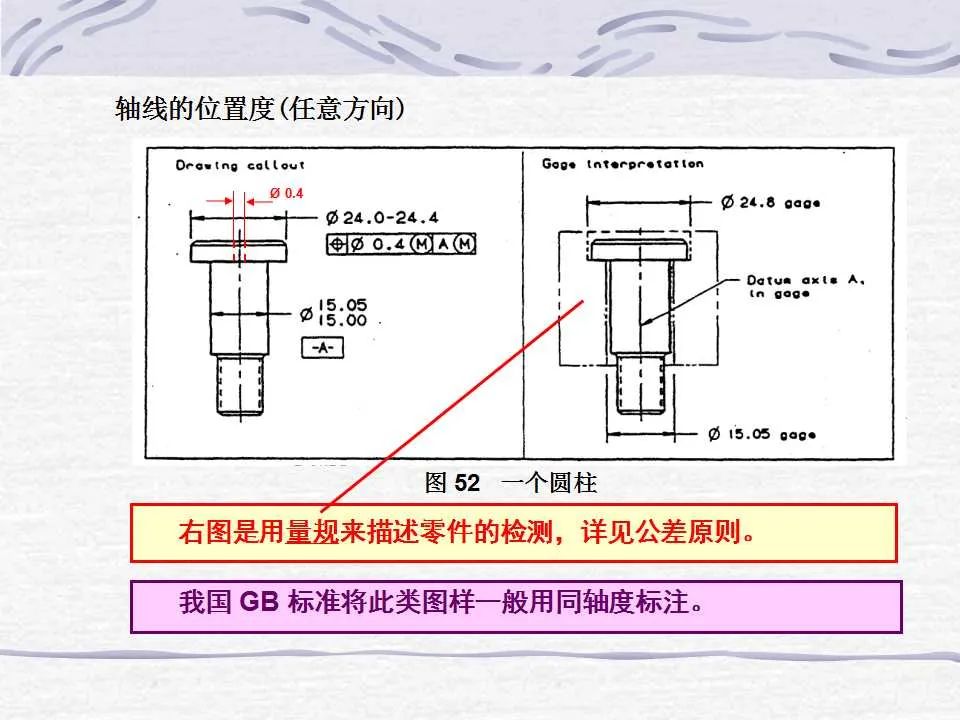

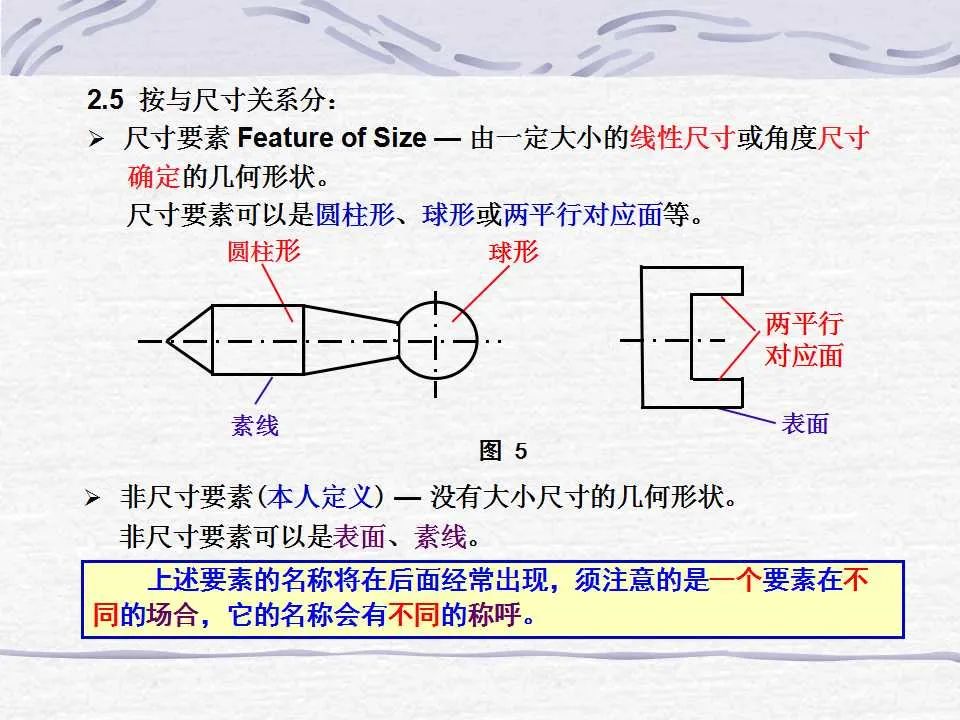

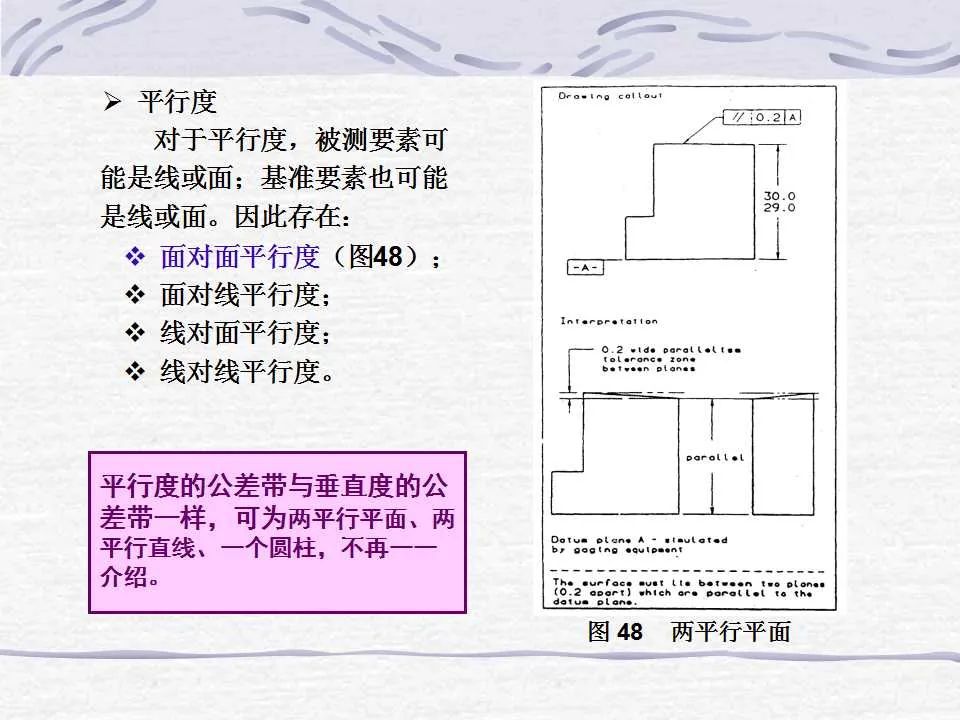

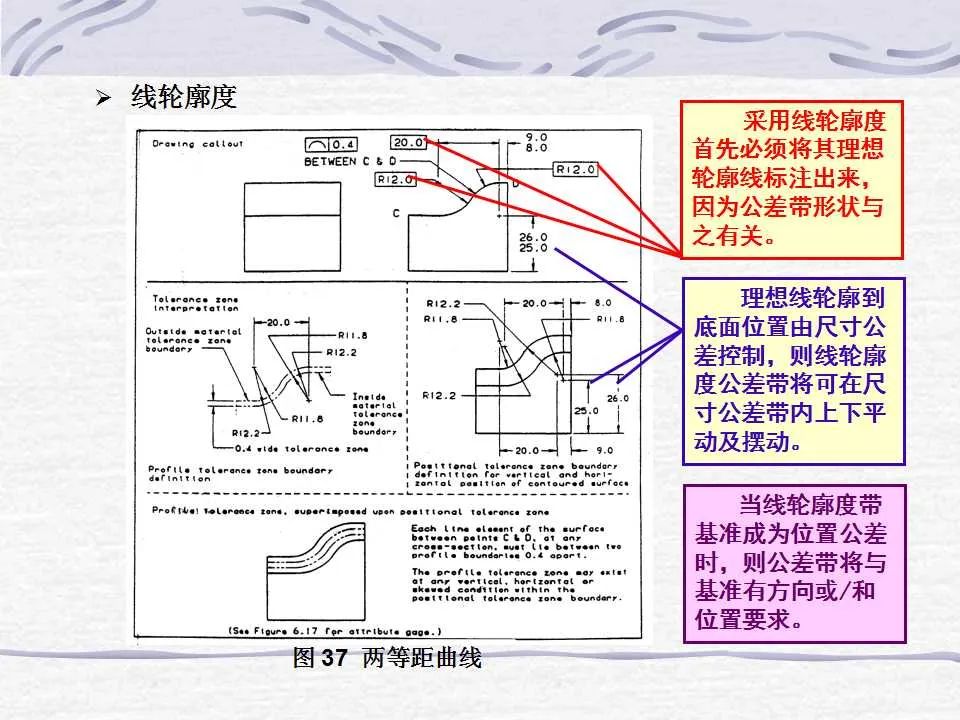

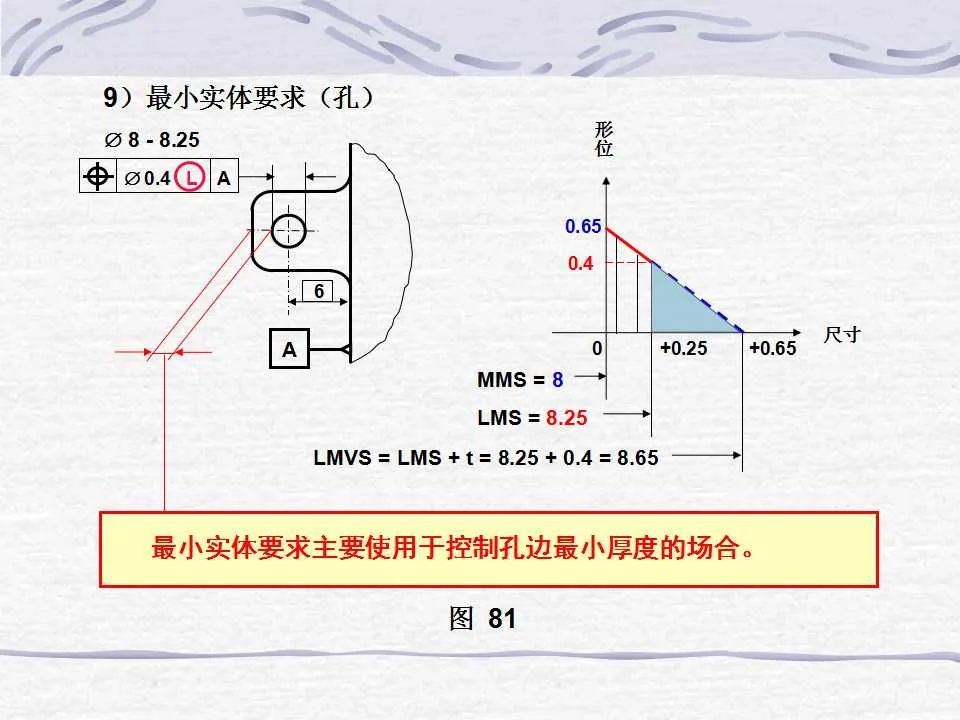

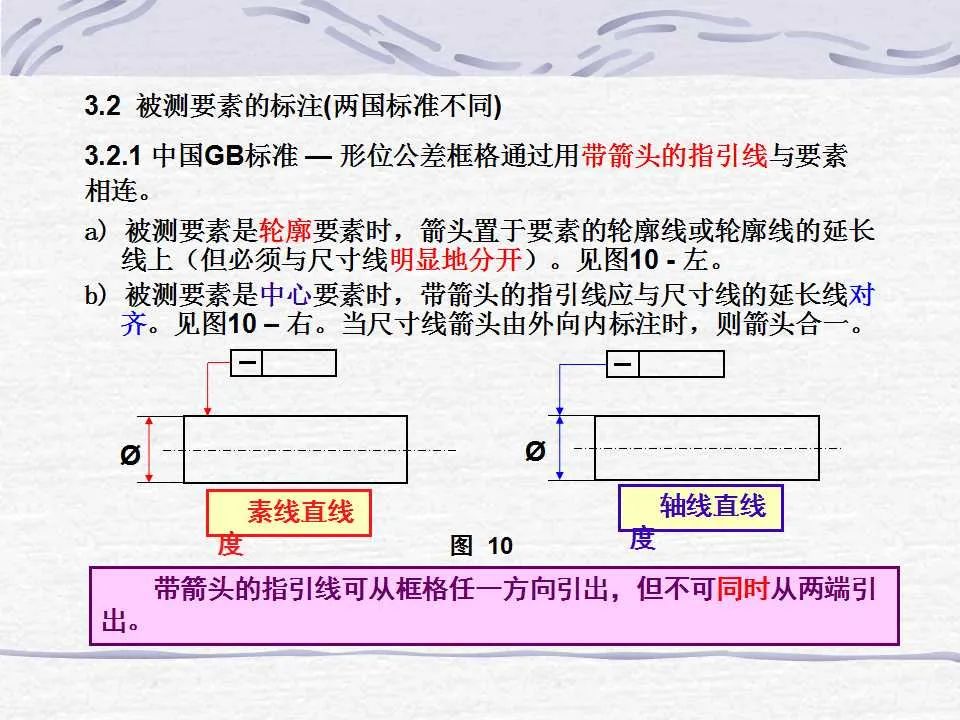

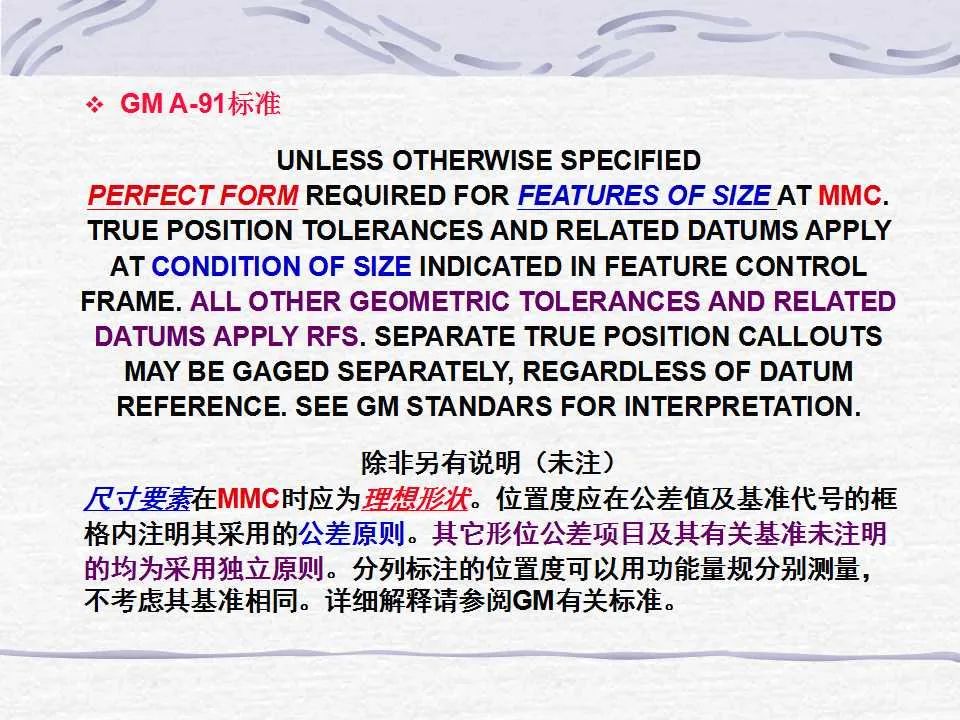

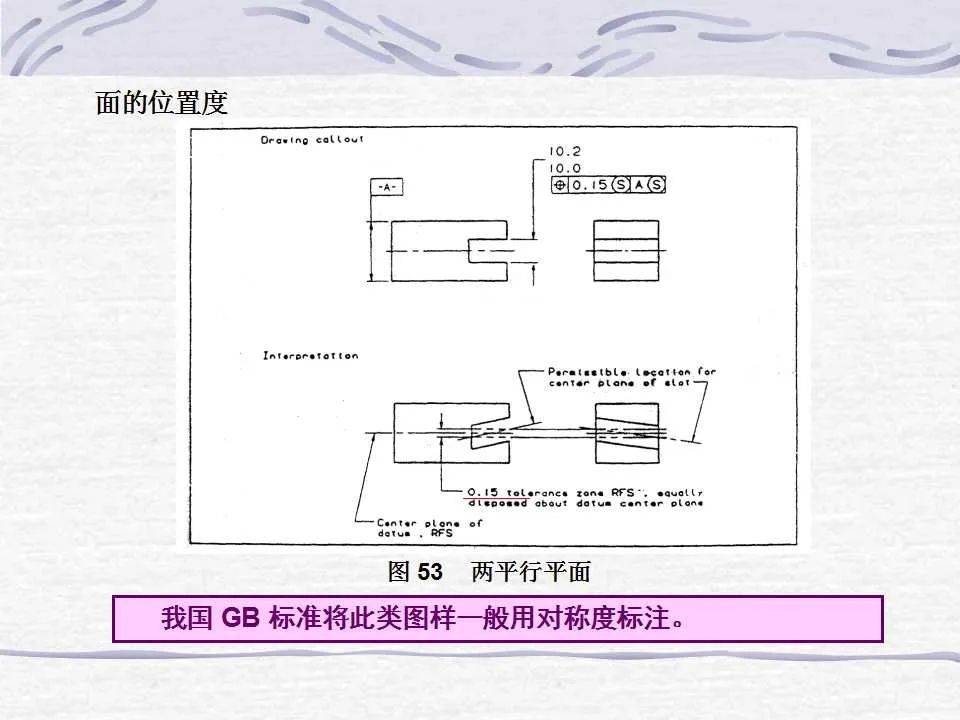

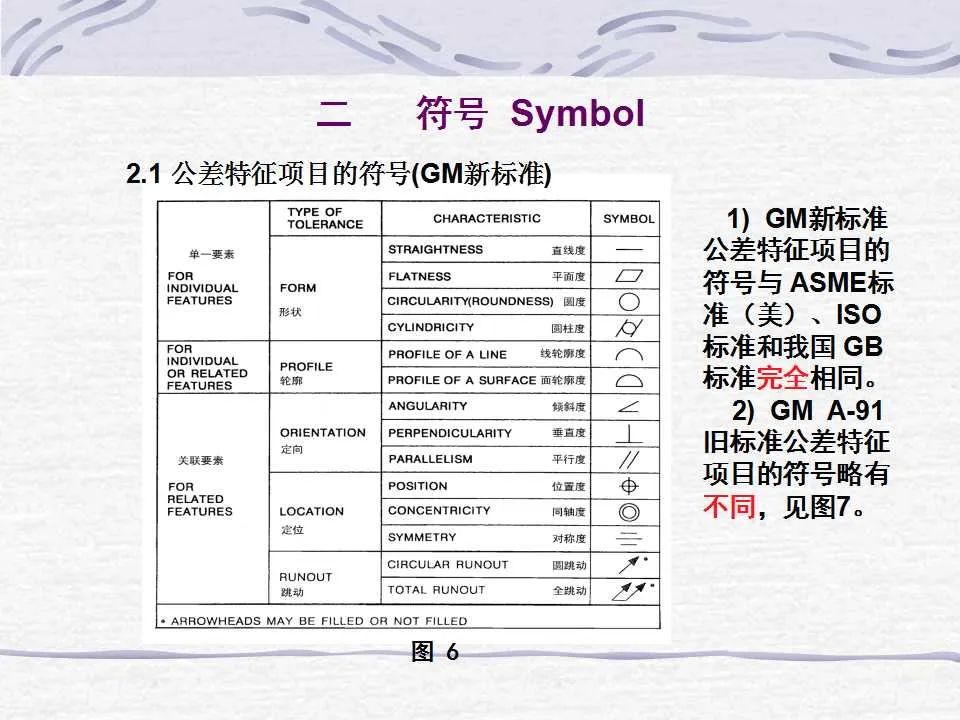

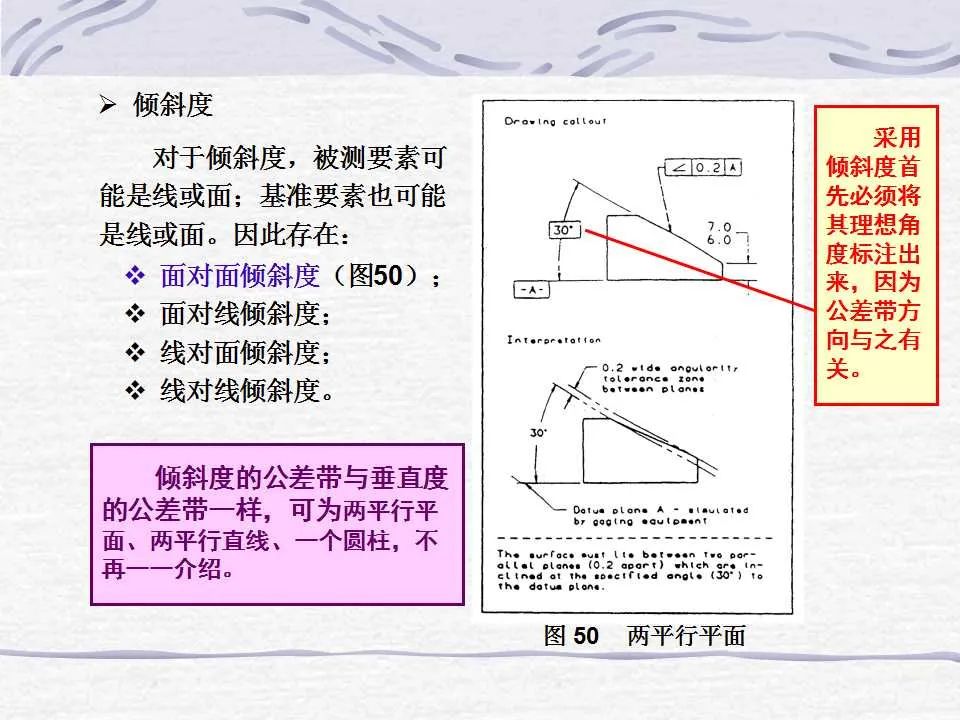

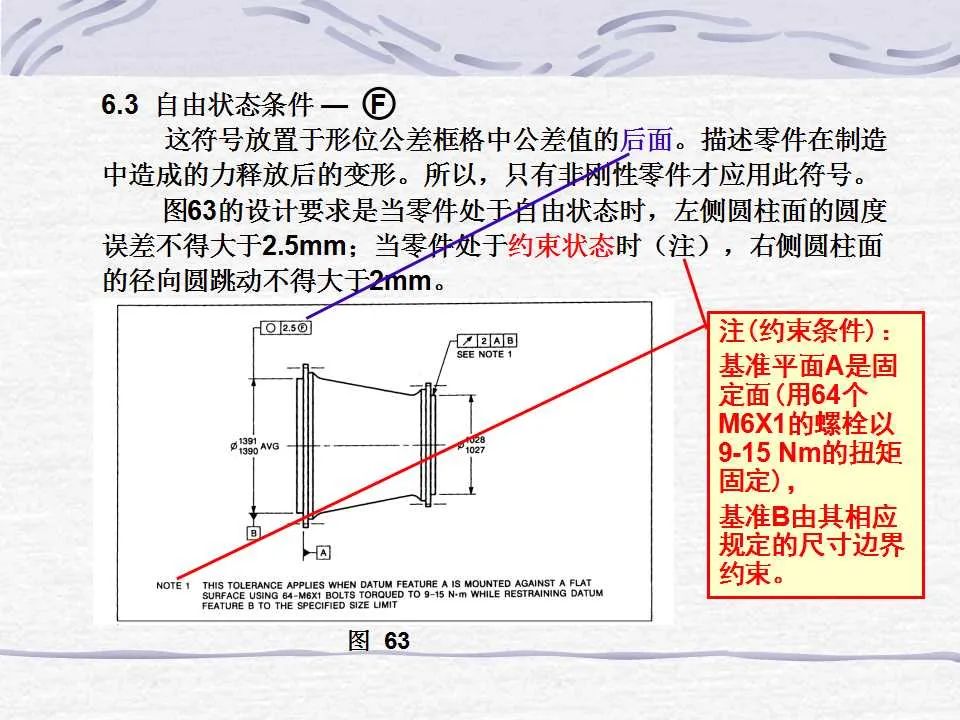

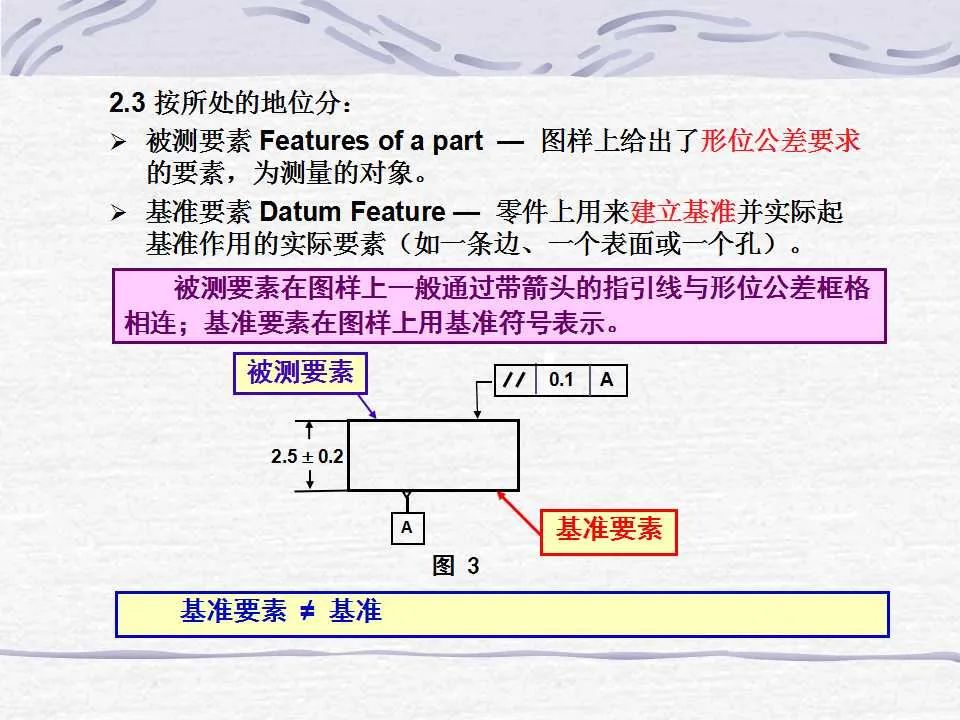

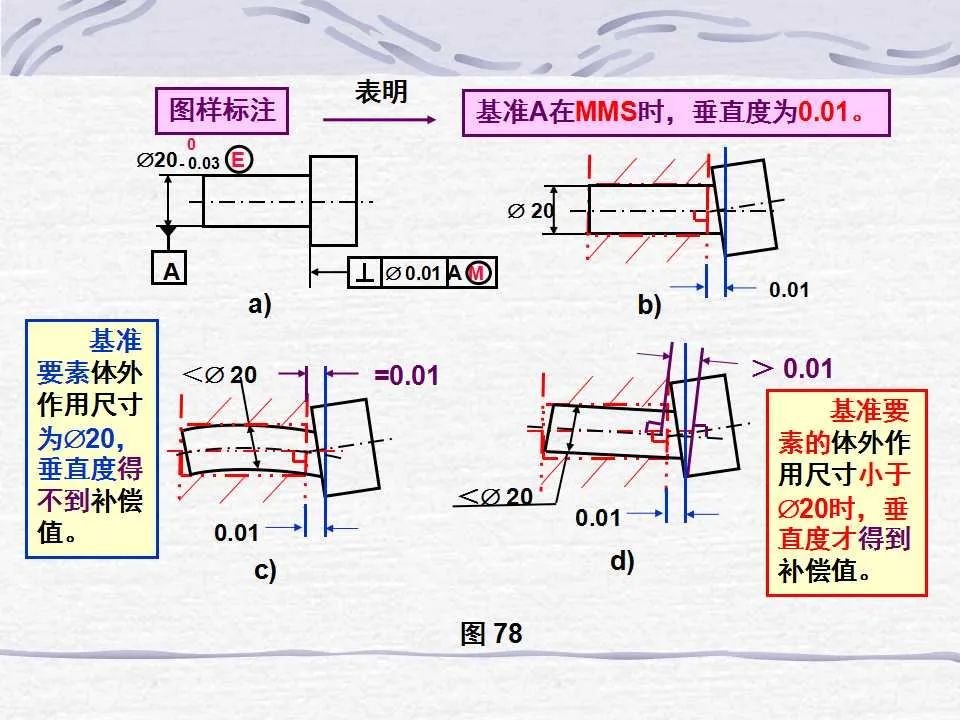

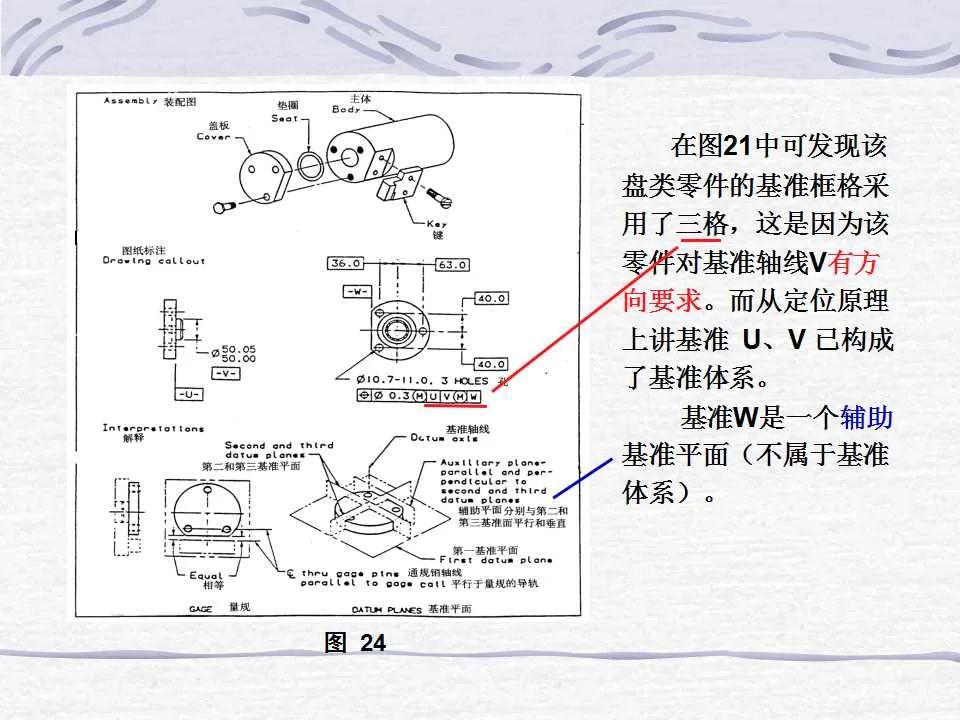

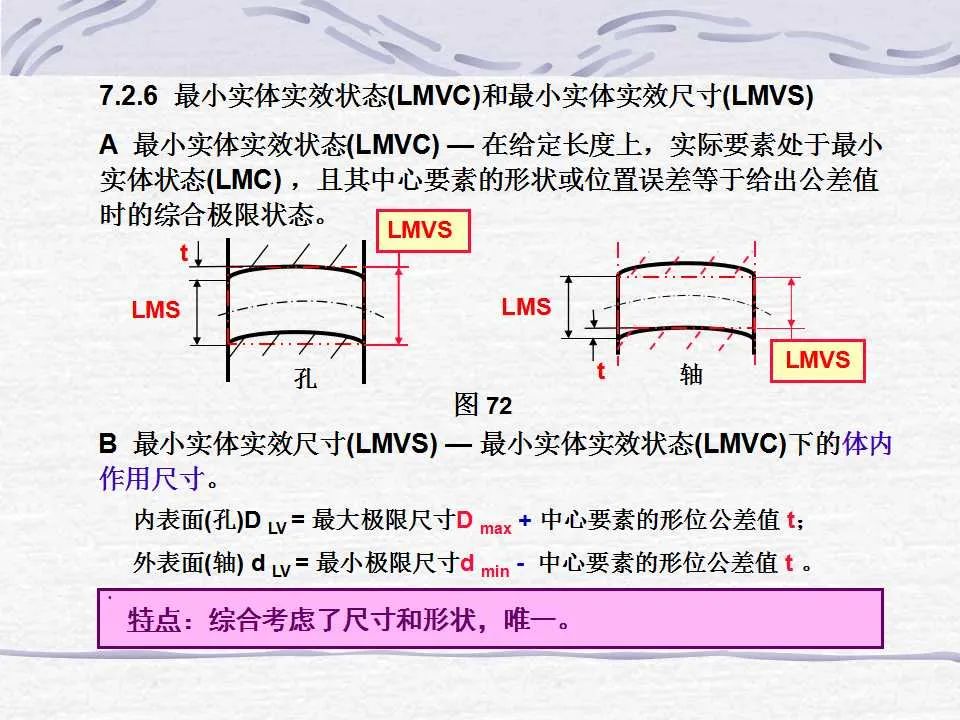

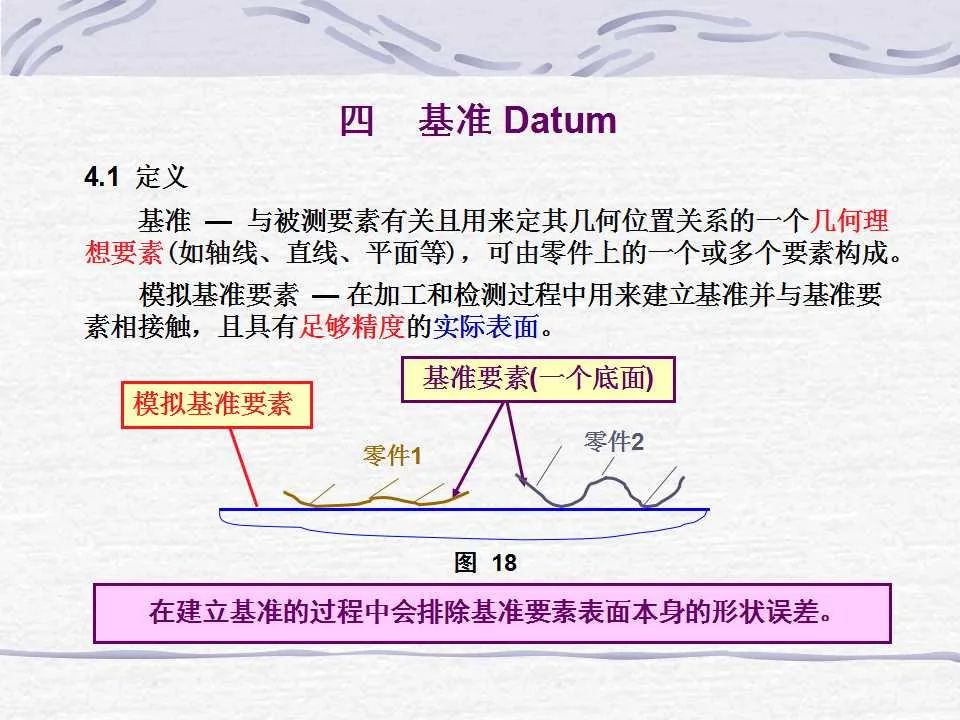

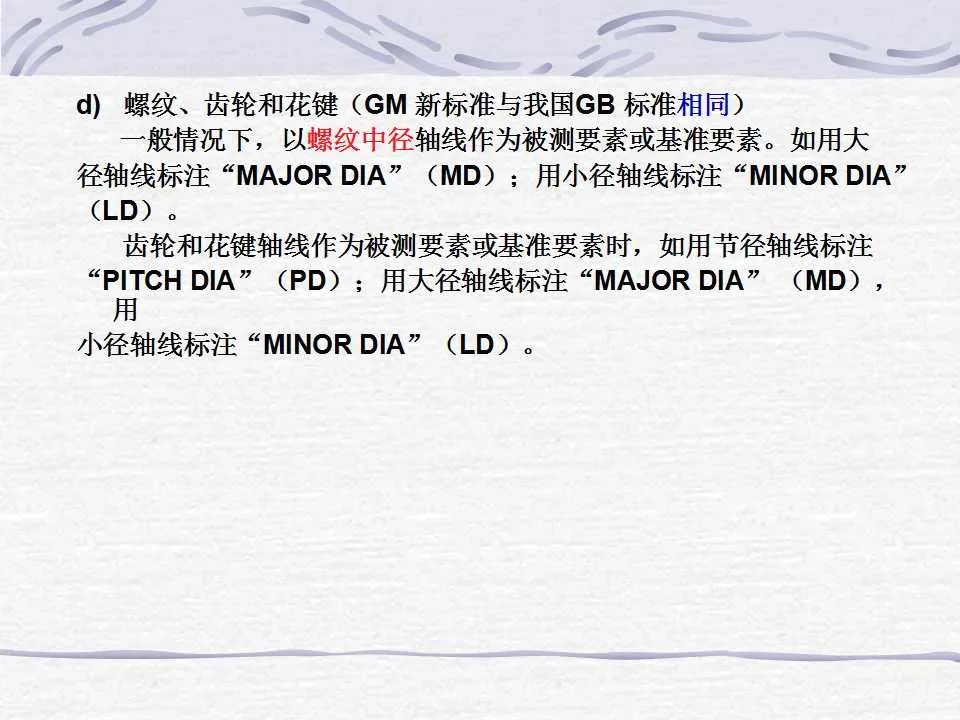

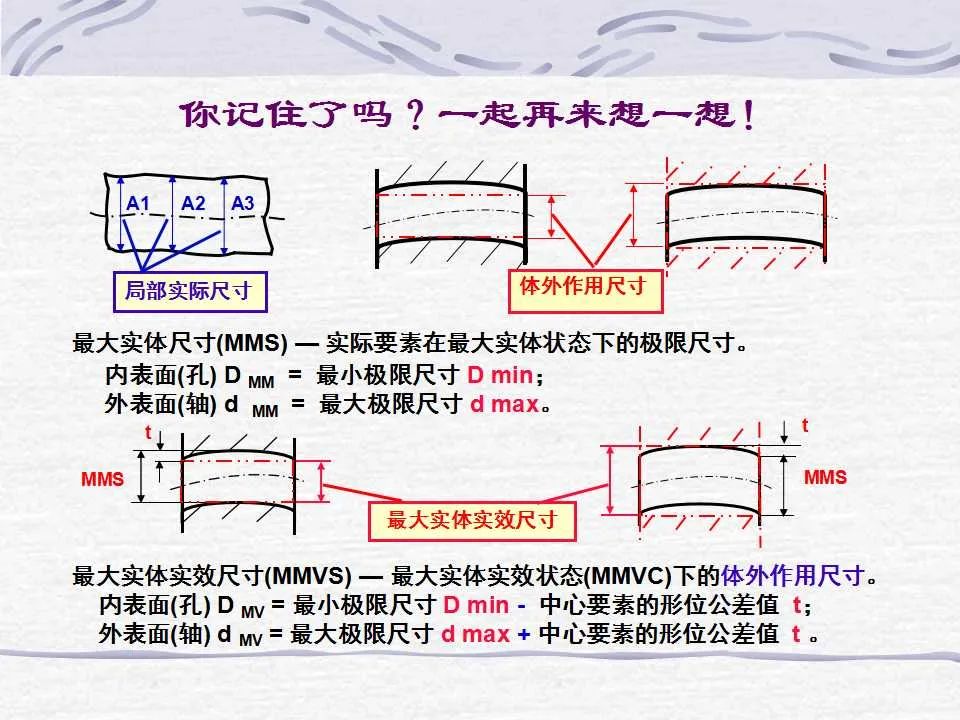

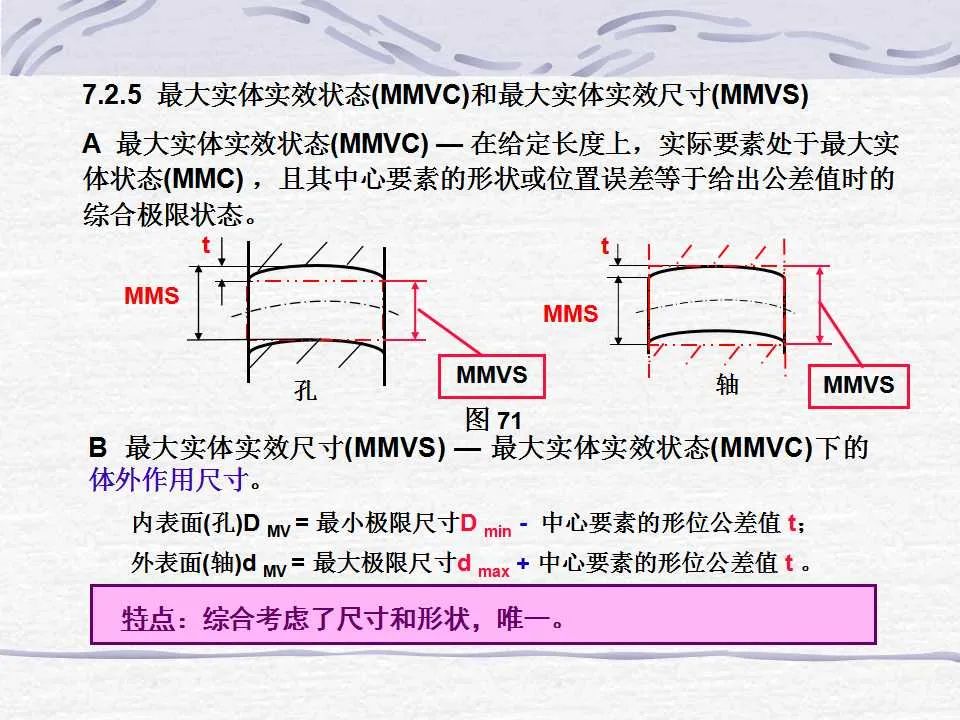

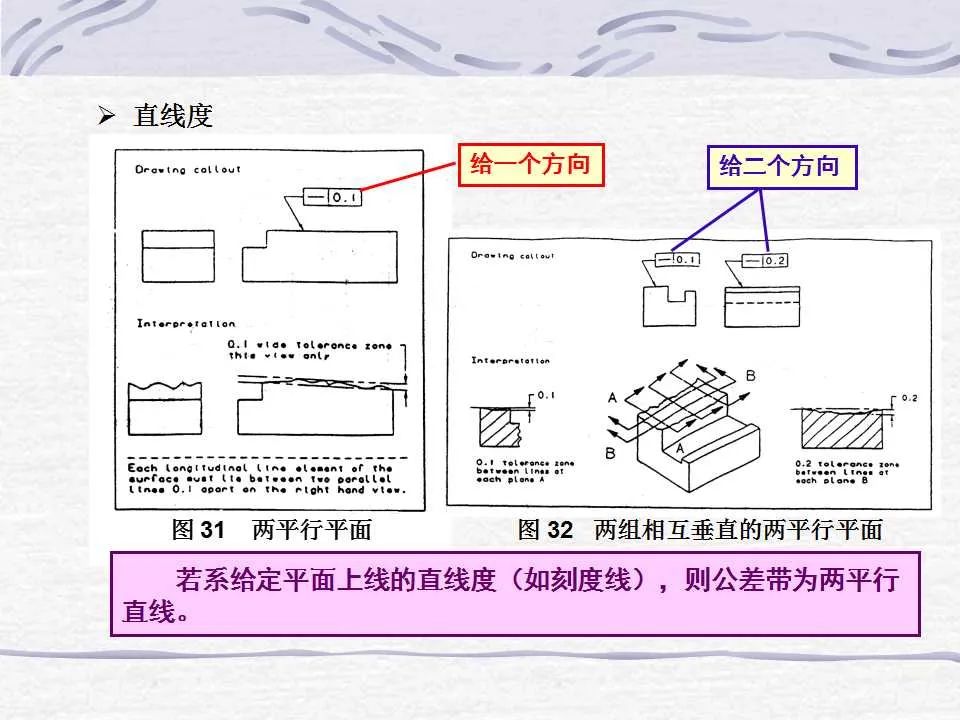

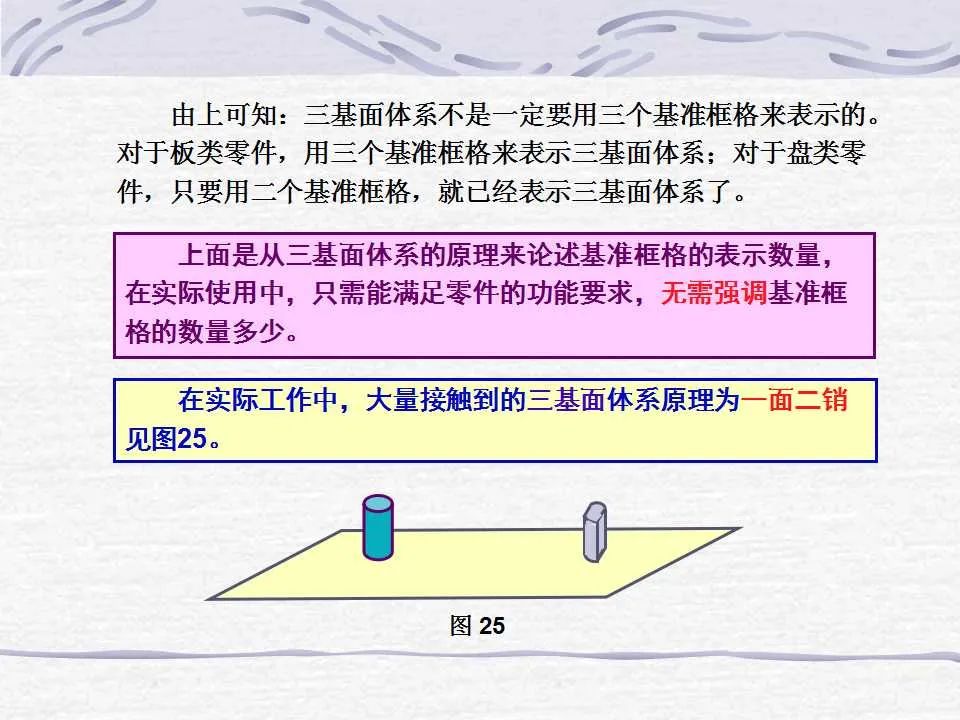

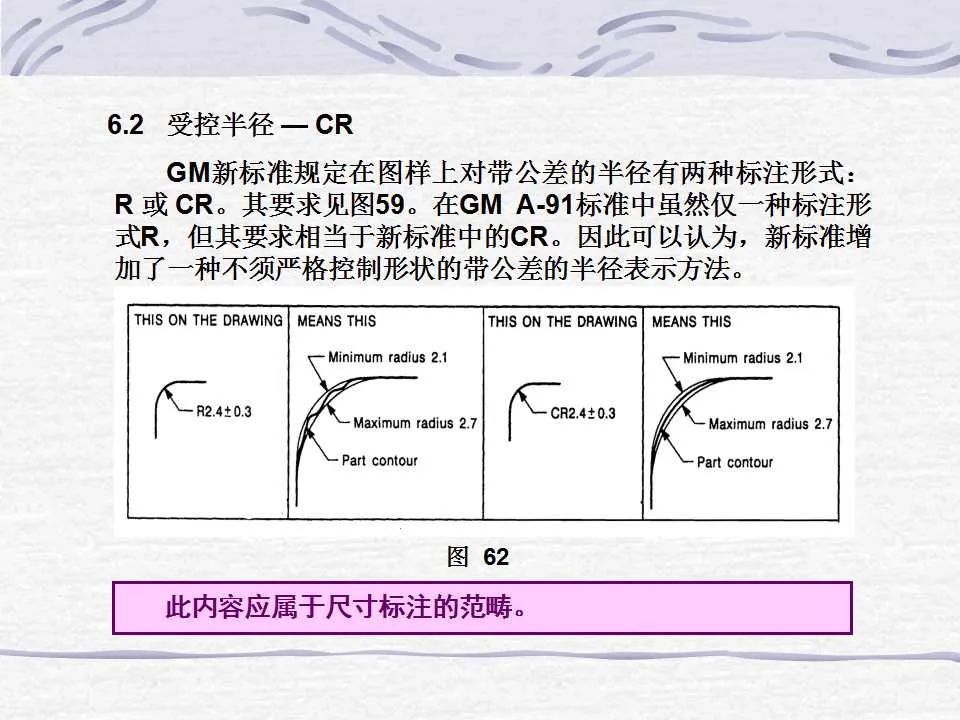

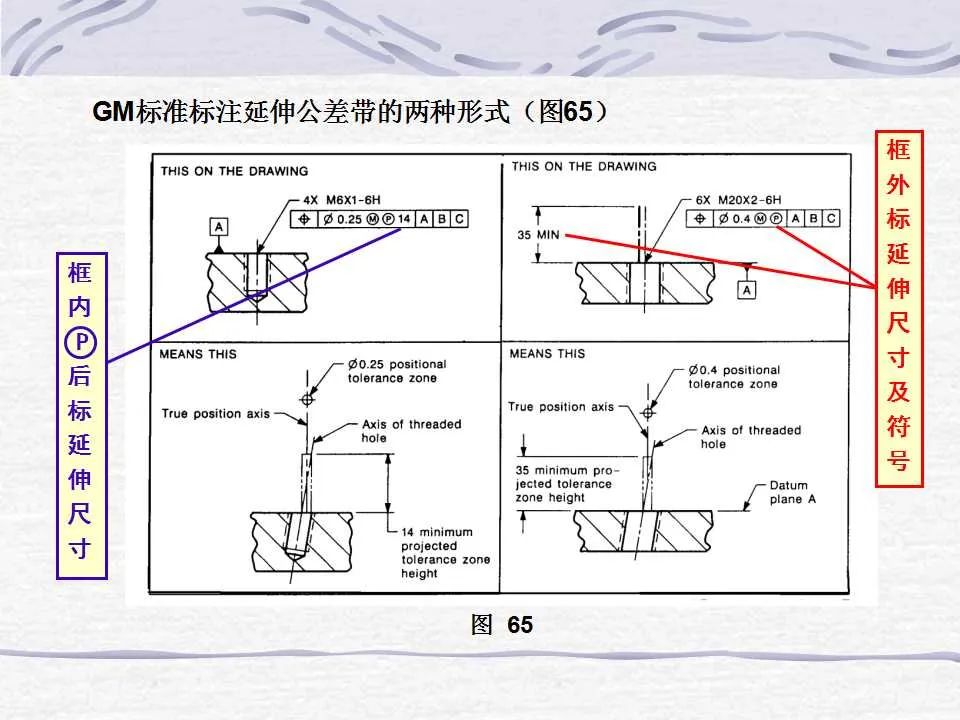

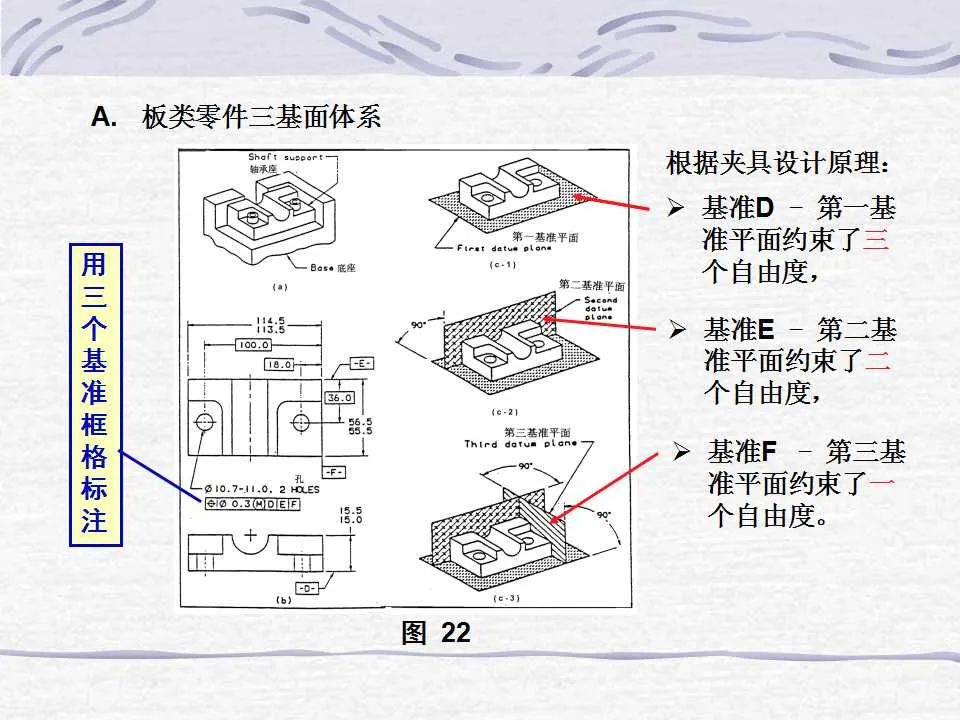

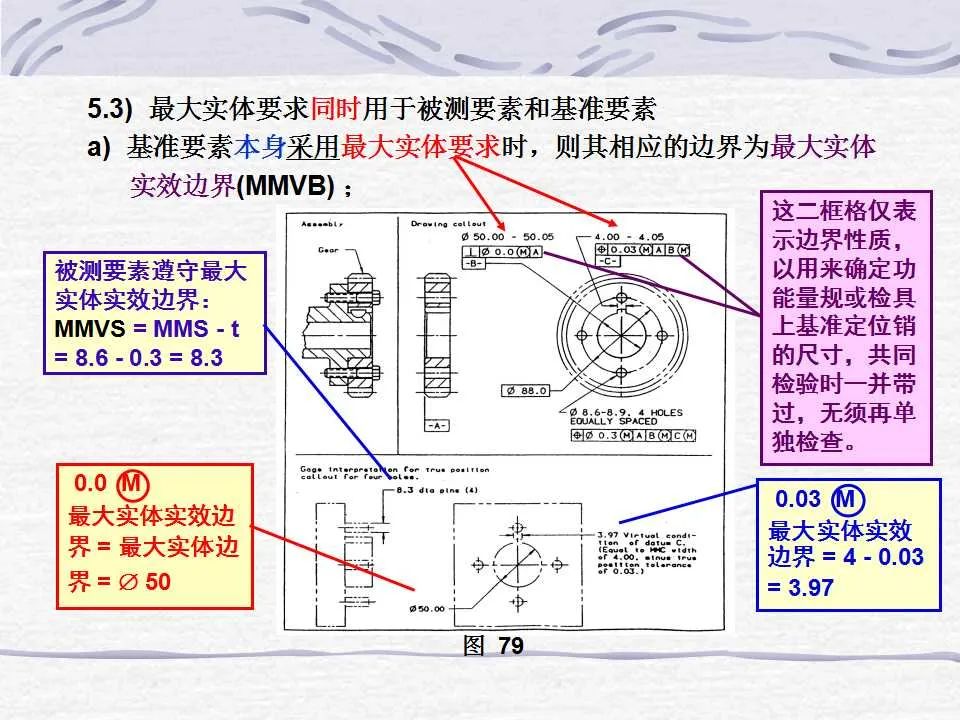

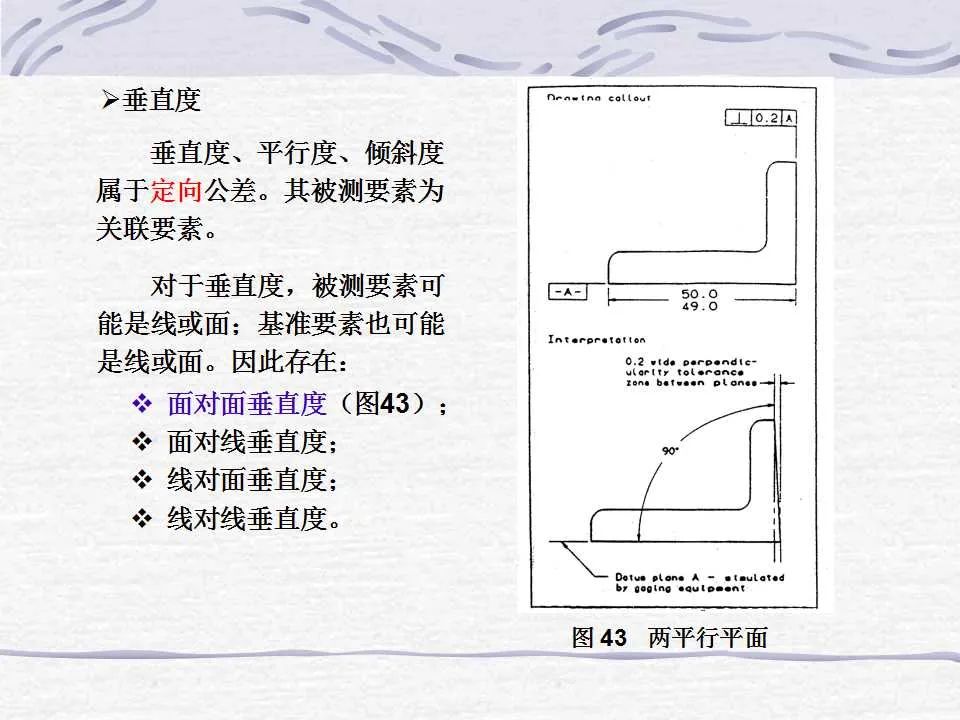

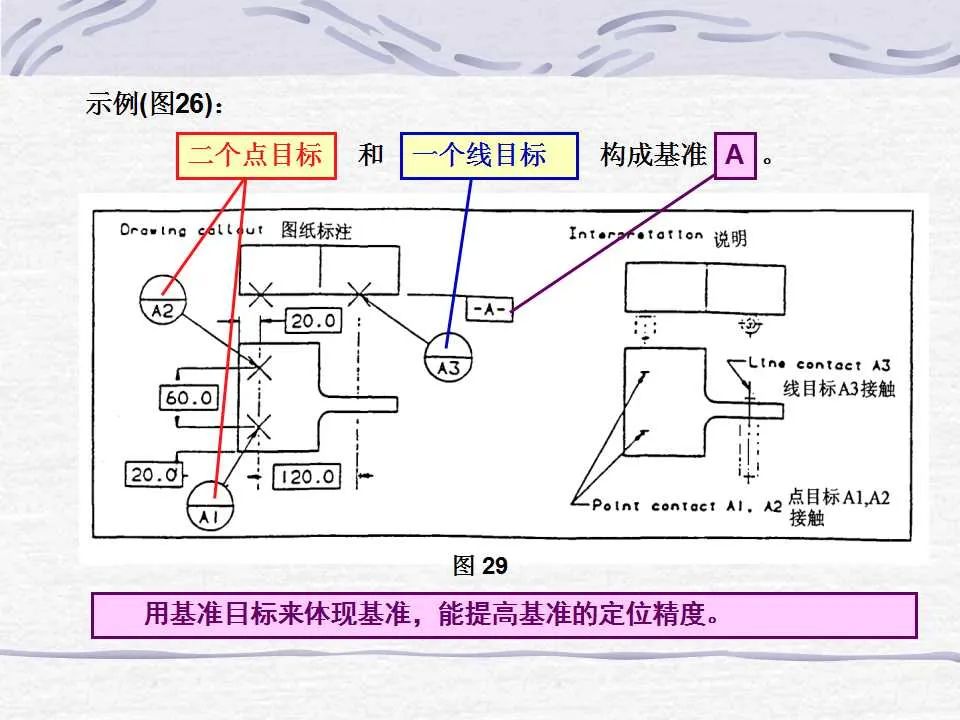

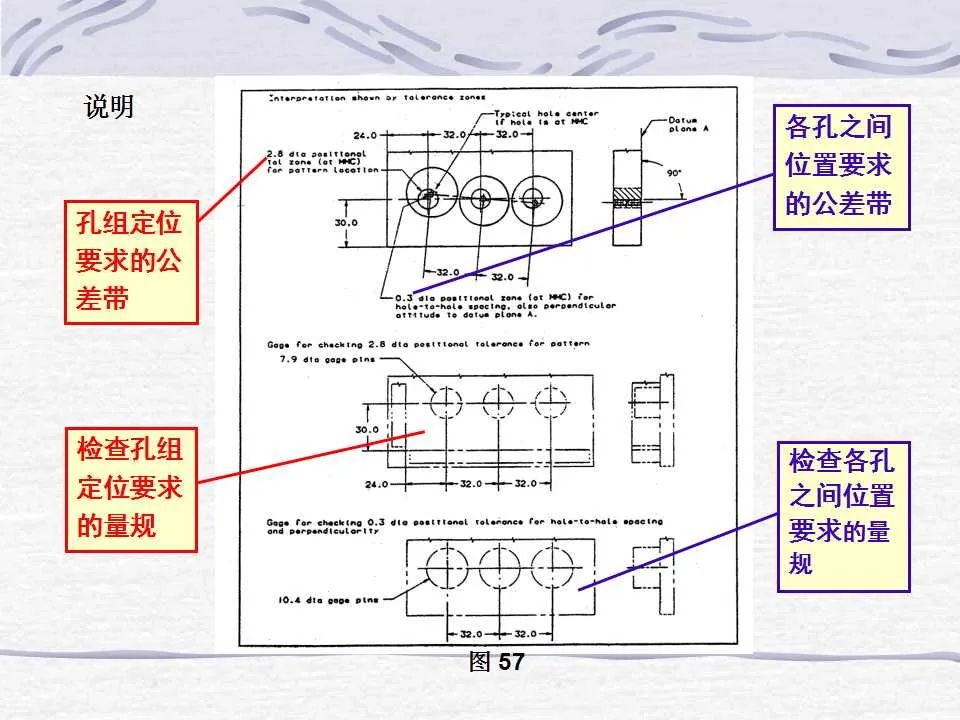

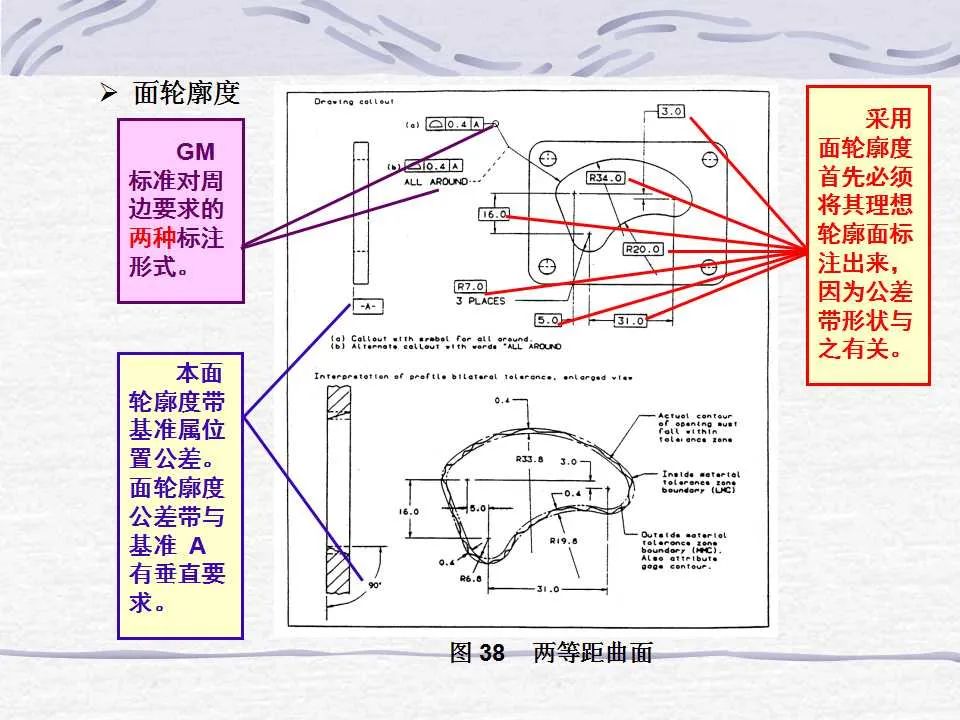

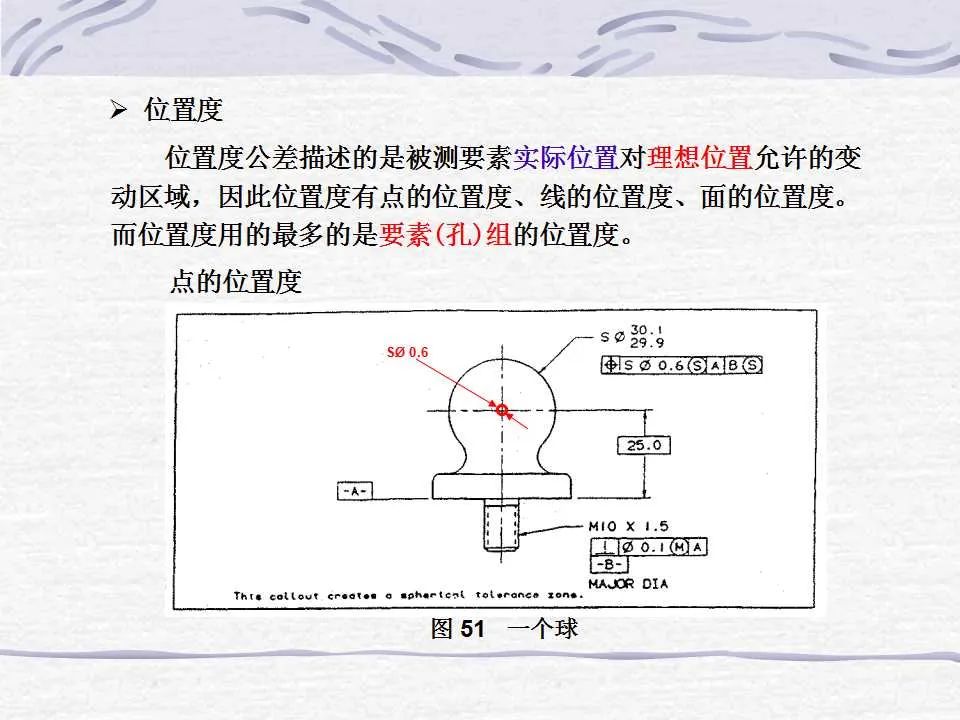

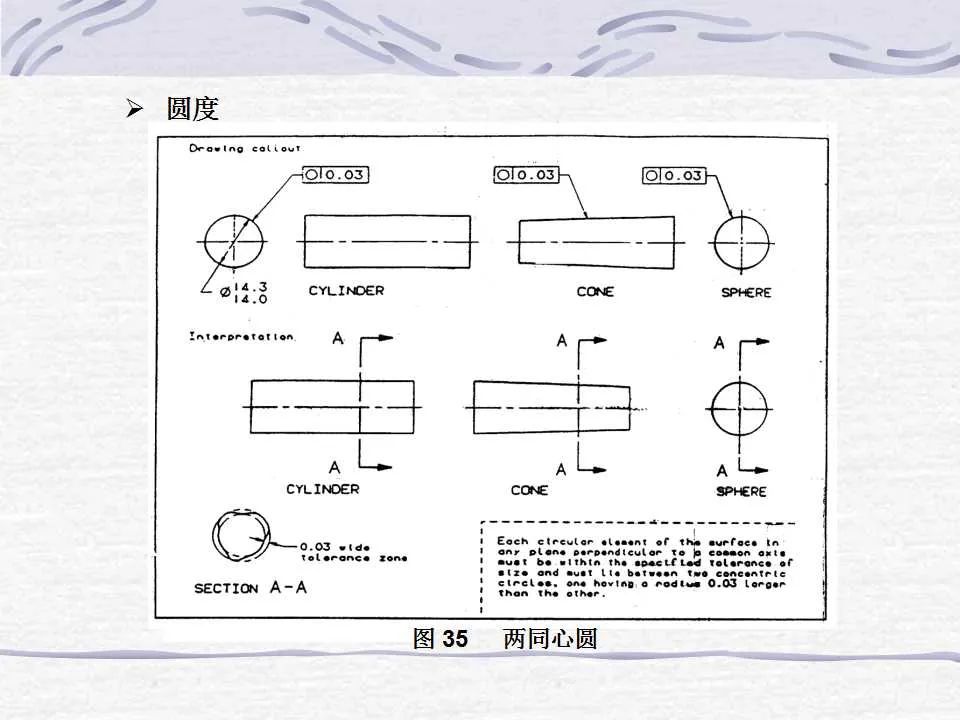

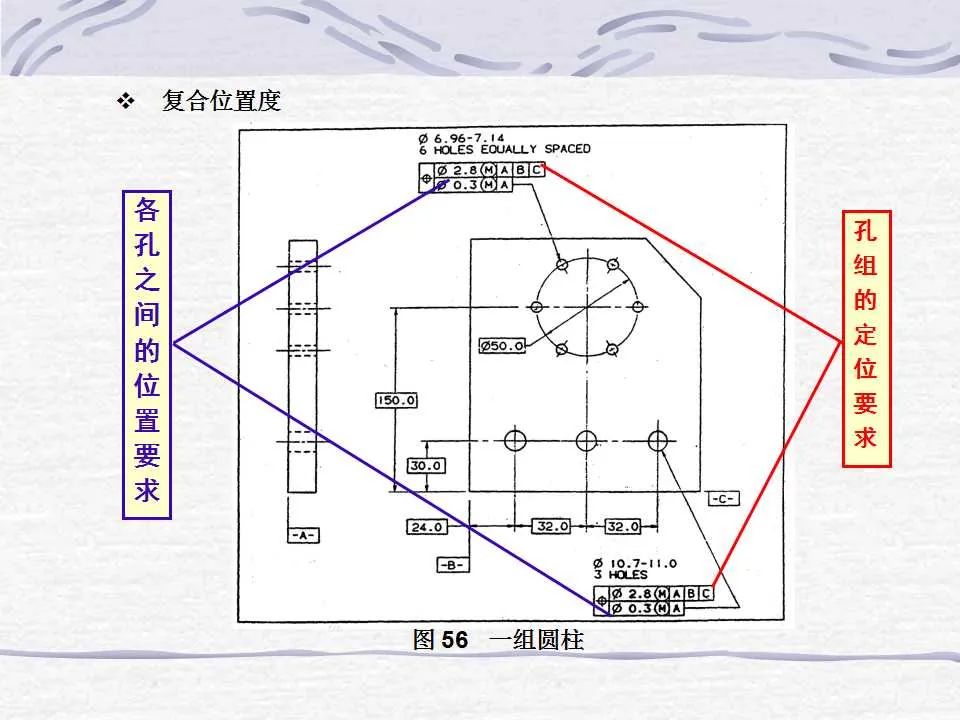

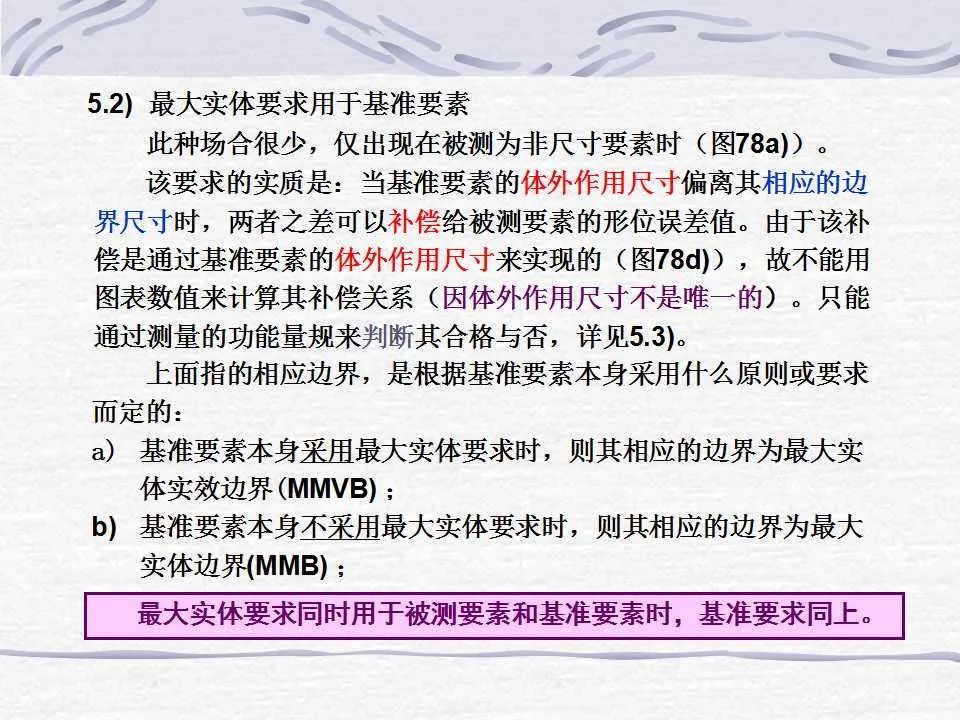

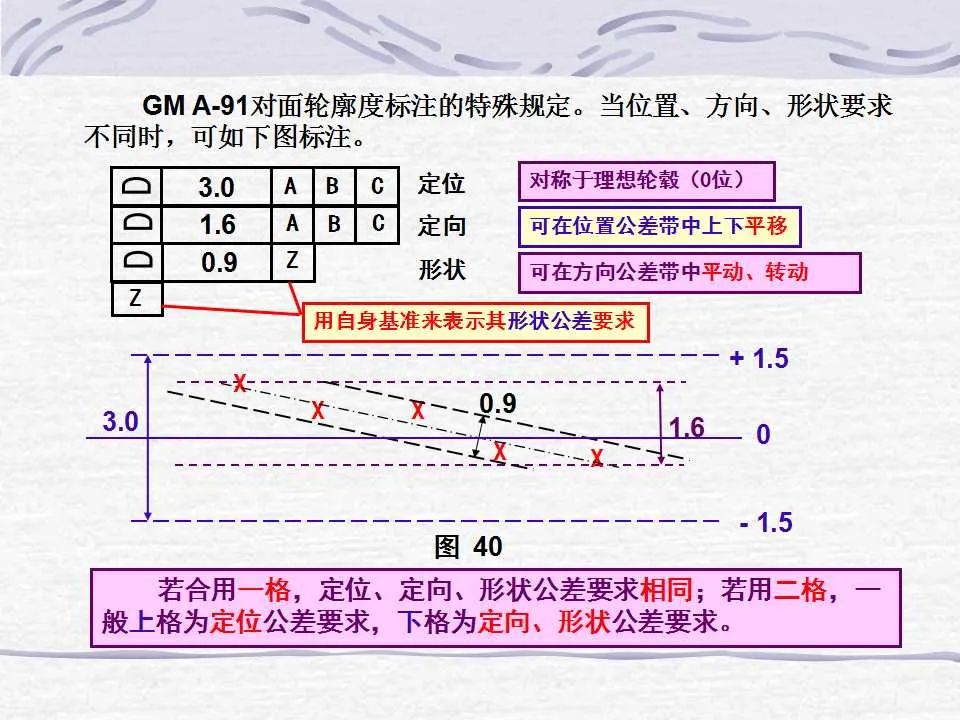

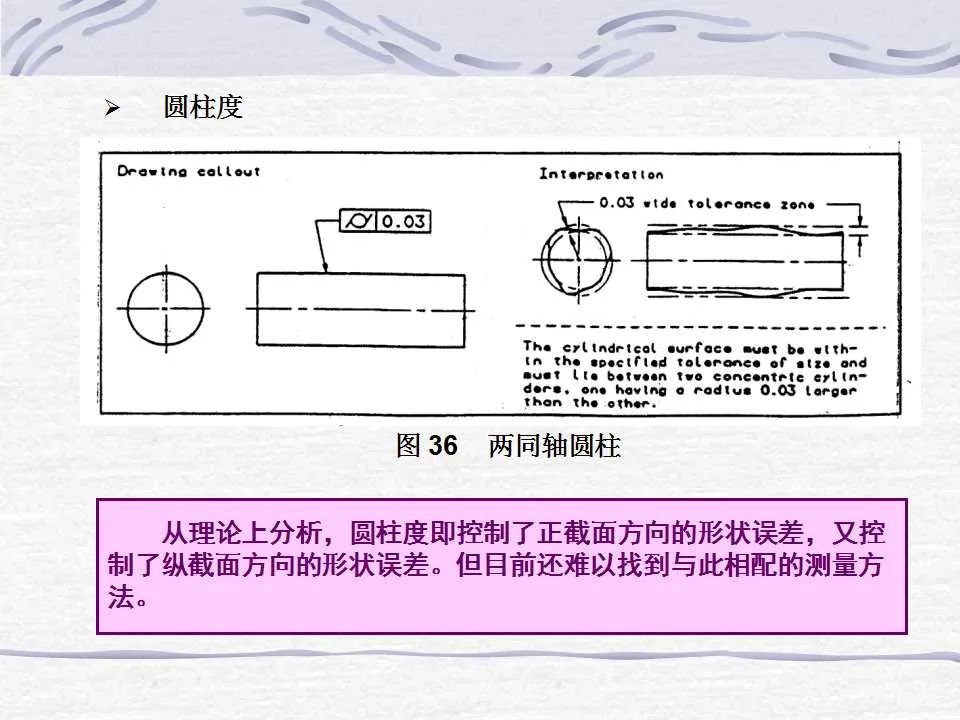

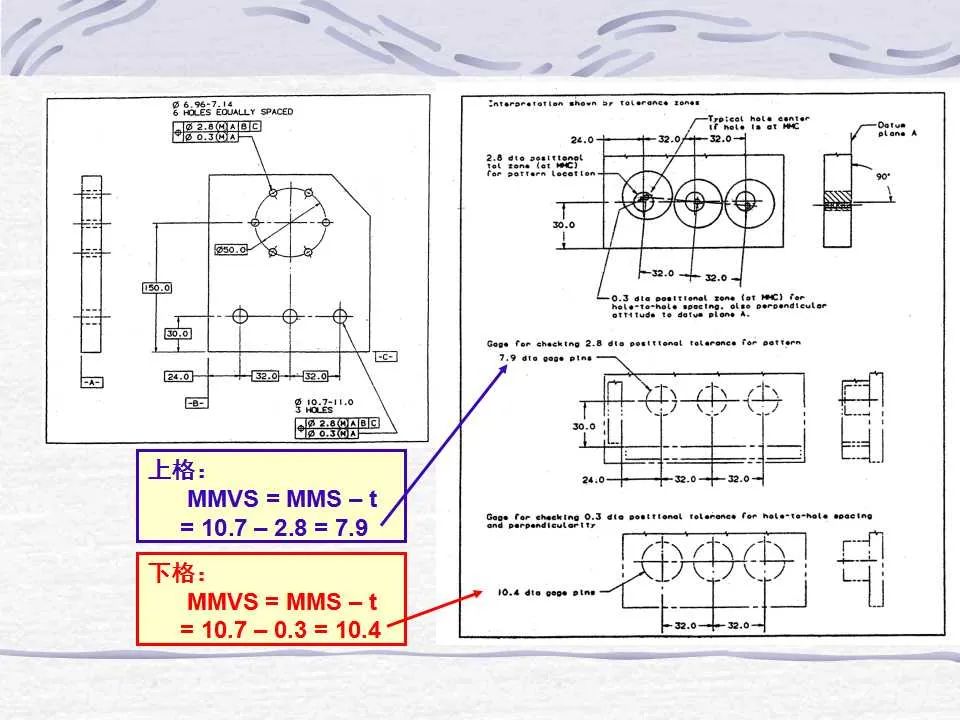

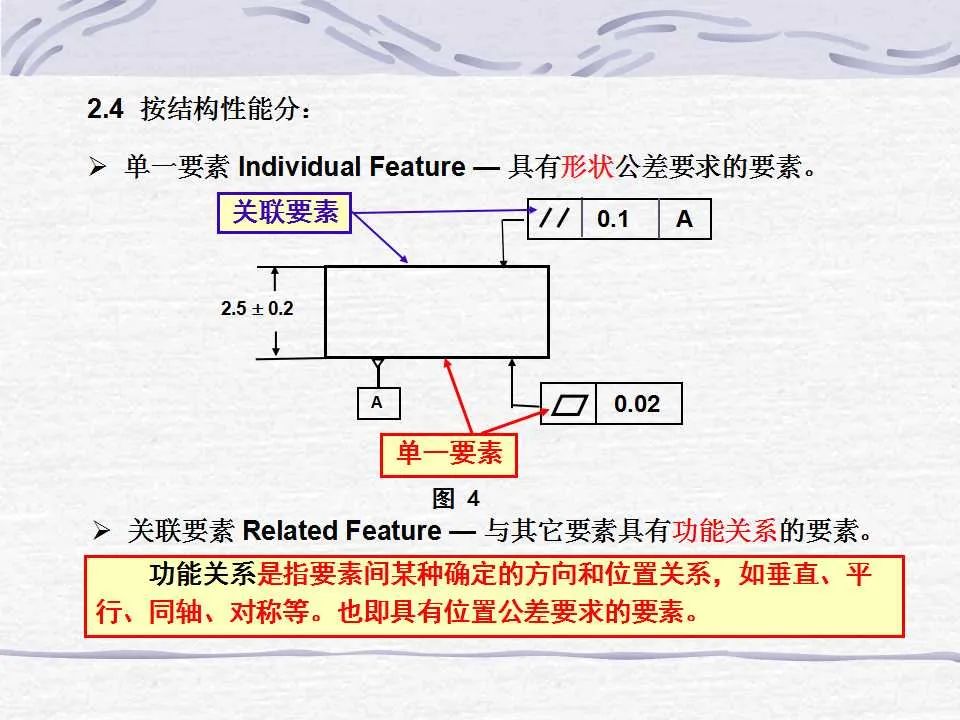

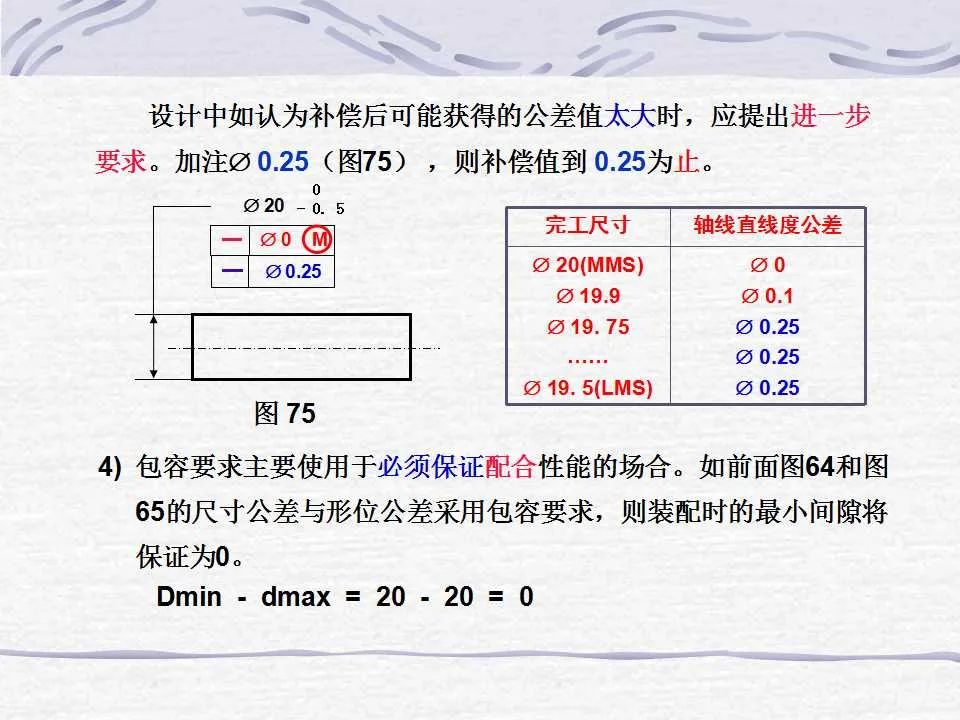

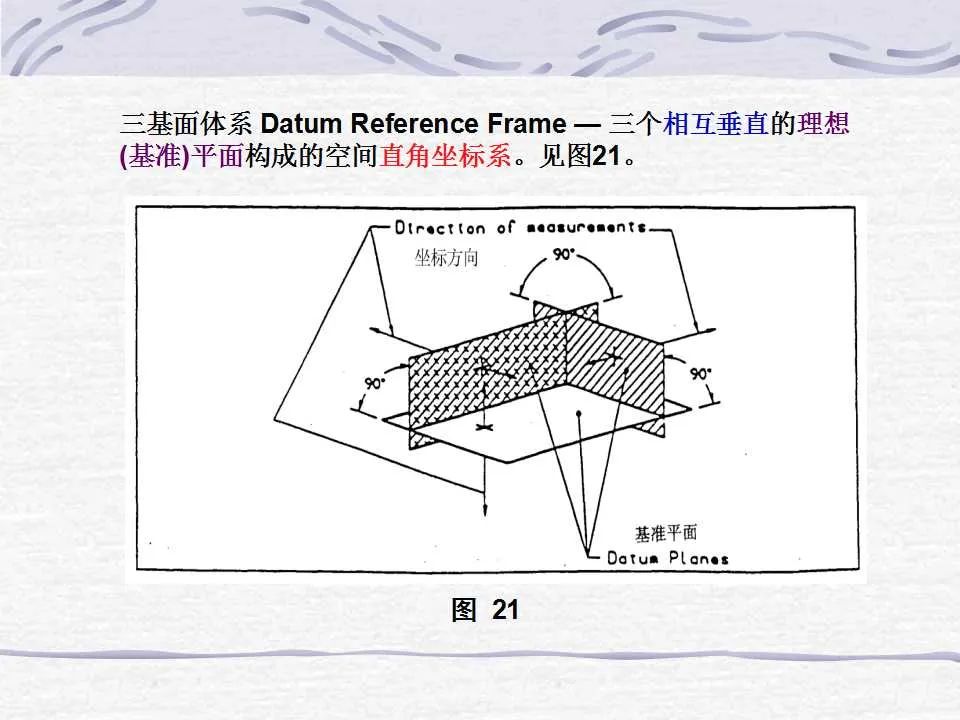

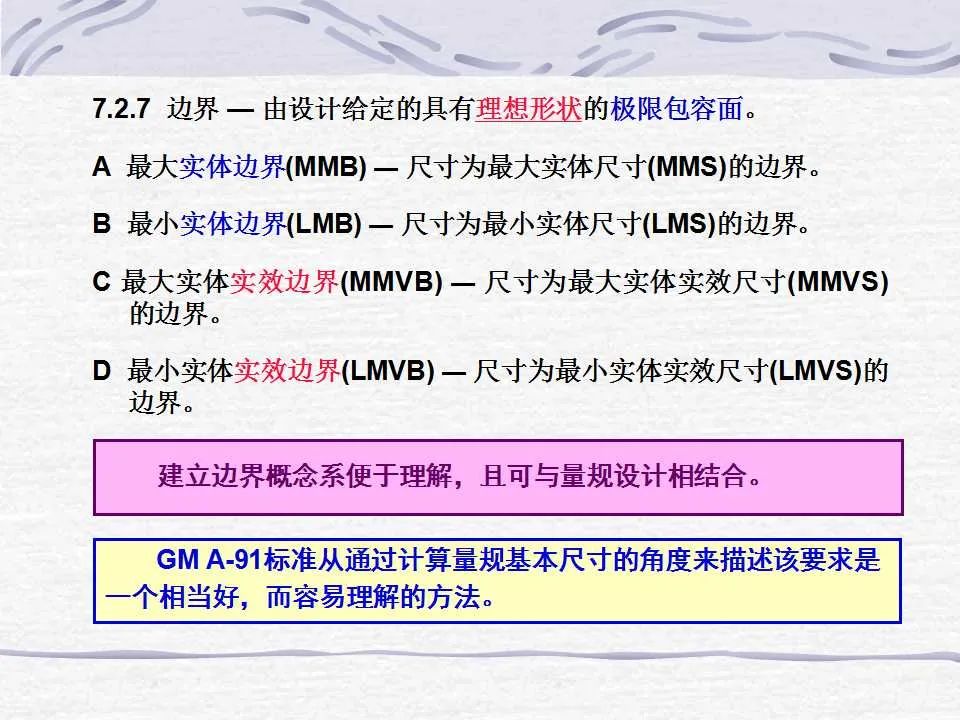

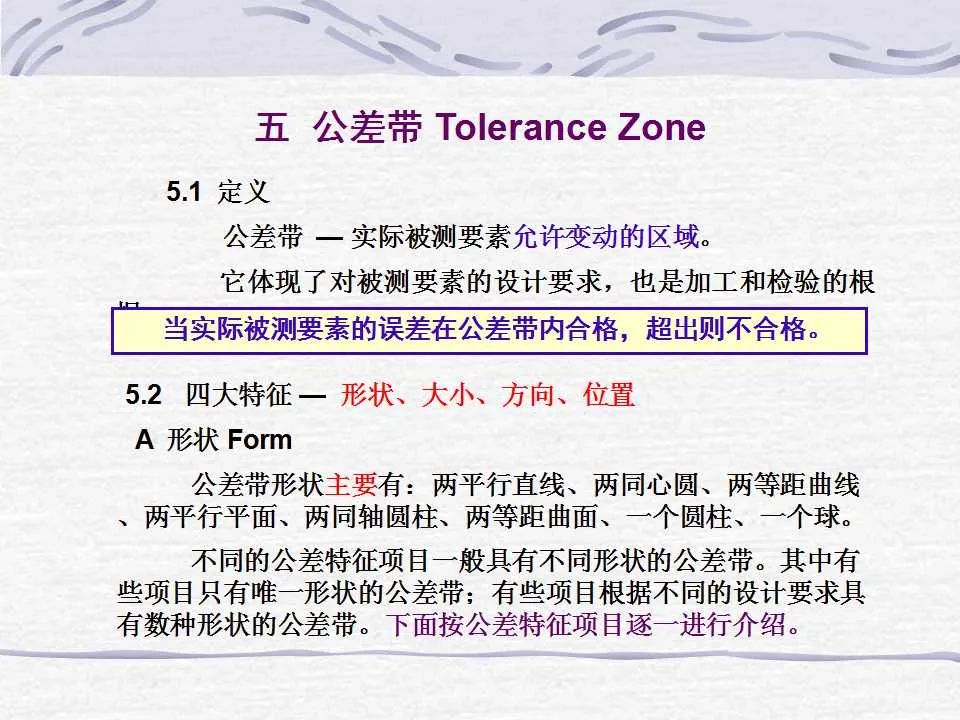

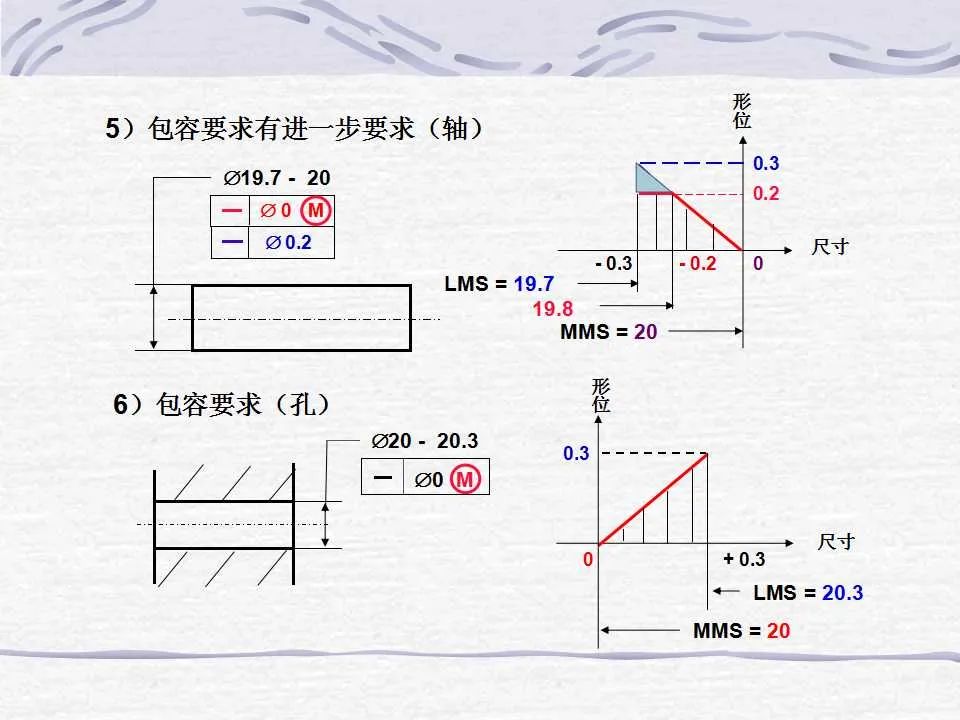

GD&T（几何尺寸和公差）是一种用于描述零件特征的大小、形状、形式、方向和位置的符号语言，旨在确保零件的正确装配，提高质量并降低成本。GD&T的应用非常广泛，尤其在机械设计和制造领域中，它帮助设计师和工程师更精确地表达设计意图，并有效地控制制造成本。
