Echarts 地理信息可视化:基于地图显示坐标点信息

Ecahrts 基于地理信息的可视化

Echarts 是一款基于js的交互式图表工具

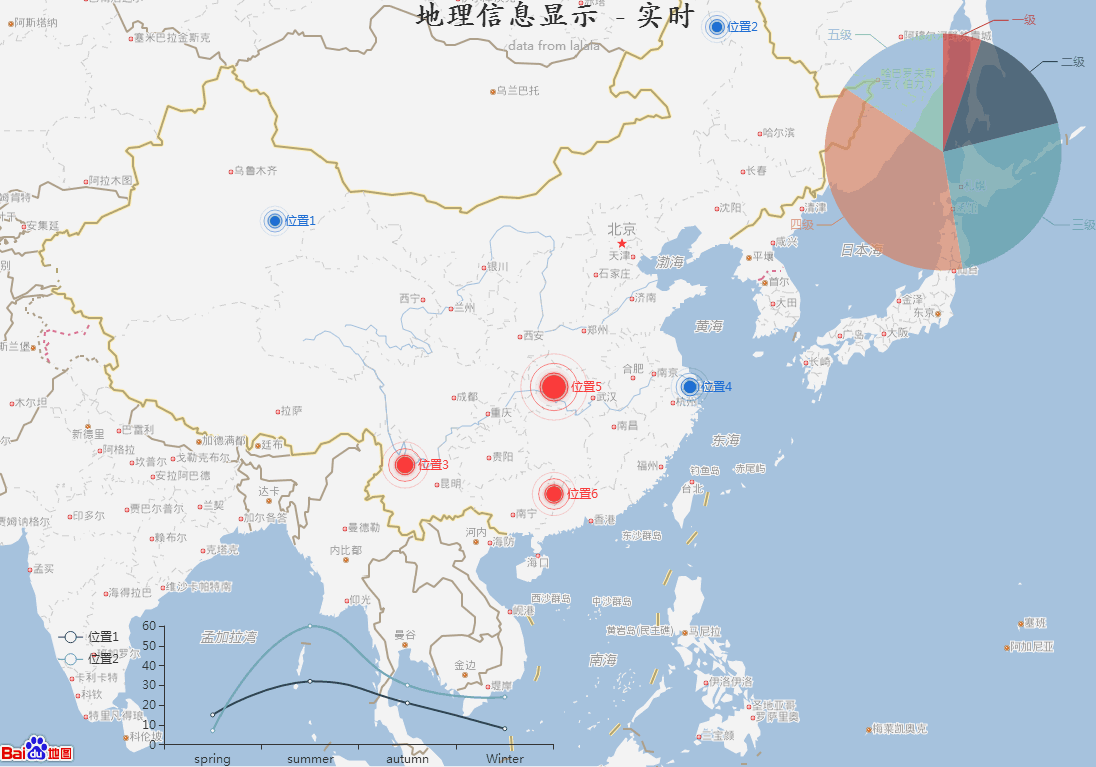

这一模型可用于显示气候、地理、人流等各种信息。

在这里插入图片描述

1、环境

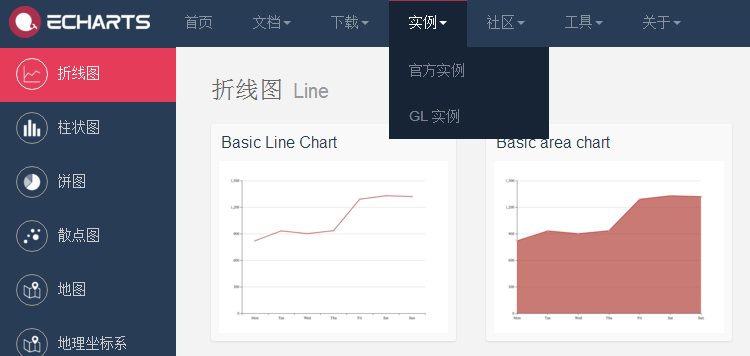

  • 在线调试echarts的功能可以在官网,选择实例下任意一个点开:

在这里插入图片描述

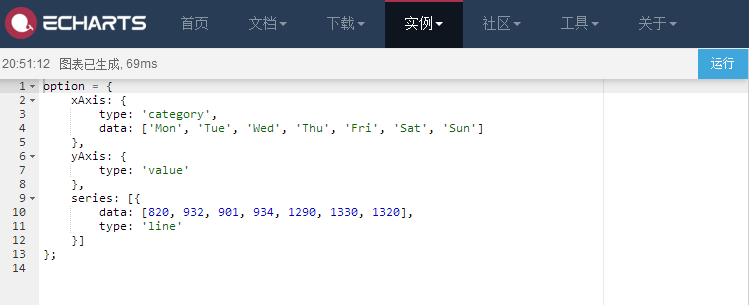

然后在左侧的编辑框中即可编辑(其中包含了自动渲染脚本,十分适合入门使用):
在这里插入图片描述

  • 或者也可以下载到本地按照普通的js包调试, 这里是对应api教程

2、地理信息绘制

首先需要明确要显示的地理位置和对应的物理量

//显示地理信息
//主要参考了一下demo:
//http://www.echartsjs.com/examples/editor.html?c=effectScatter-bmap
//http://www.echartsjs.com/examples/editor.html?c=map-parallel-prices
//http://www.echartsjs.com/examples/editor.html?c=line-simple
//http://www.echartsjs.com/examples/editor.html?c=pie-legend

//首先先定义需要显示对应信息的位置坐标,按照[纬度,精度]的格式
var geoCoordMap = {

    '位置1':[90.9180416971,41.0807155340],
    '位置2':[123.4965120599,51.0206466741],
    '位置3':[100.4728967514,26.1734892363],
    '位置4':[121.5121844054,31.2106872661],
    '位置5':[111.50148,31.2458353752],
    '位置6':[111.50148,24.2458353752],
    //ref:http://www.gpsspg.com/maps.htm  //这里可以得到对应地点的gps经纬度,也可批量查询
    //http://lbsyun.baidu.com/index.php?title=jspopular/guide/conflux
    //http://lbsyun.baidu.com/custom/

};
//随后定义每个位置需要显示的量的值
var data = [
     {
   name: '位置1', value: 19},
     {
   name: '位置2', value: 20},
     {
   name: '位置3', value: 32},
     {
   name: '位置4', value: 24},
     {
   name: '位置5', value: 46},
     {
   name: '位置6', value: 30},
];

随后需要对数据进行处理,将坐标信息和对应物理量的值合在一起。


var convertData = function (data) {

    var res = [];
    for (var i = 0; i < data.length; i++) {

        var geoCoord = geoCoordMap[data[i].name];    //首先根据data中的name作为键值读入地理坐标
        //var rjj1 = data[i].value;
        if (geoCoord) {

            res.push({

                name: data[i].name,
                value: geoCoord.concat(data[i].value)   //随后将地理坐标与对应信息值衔接起来
                //成为了 [name 经度 纬度 value]的形式

            });
        }
    }
    //console.log(res)
    return res;
};

接下来就是对于echarts 对象具体值的设置了,全局选项option

option = {

    title: {

        text: '地理信息显示  - 实时',    //整个图标的标题显示
        subtext: 'data from lalala',    //子标题显示
        sublink: 'http://somewhere',	//子标题超链接
        left: 'center',                 //标题位置 可以left center right
        textStyle : {

            color: '#2f2f2f'
