NewIOT物联网综合实验平台
产品手册
物联网应用技术综合实训系统
Rev. V5.0
Date:2024-02-09
天津市北辰区无限龙教学仪器设备销售中心
地址:天津市北辰区京津公路1号天辰科技园
电话:15822415460
邮箱:78848786@qq.com
![](https://img-blog.csdnimg.cn/direct/0b68665b97364a1e9ed1c403e579f4a0.jpeg)

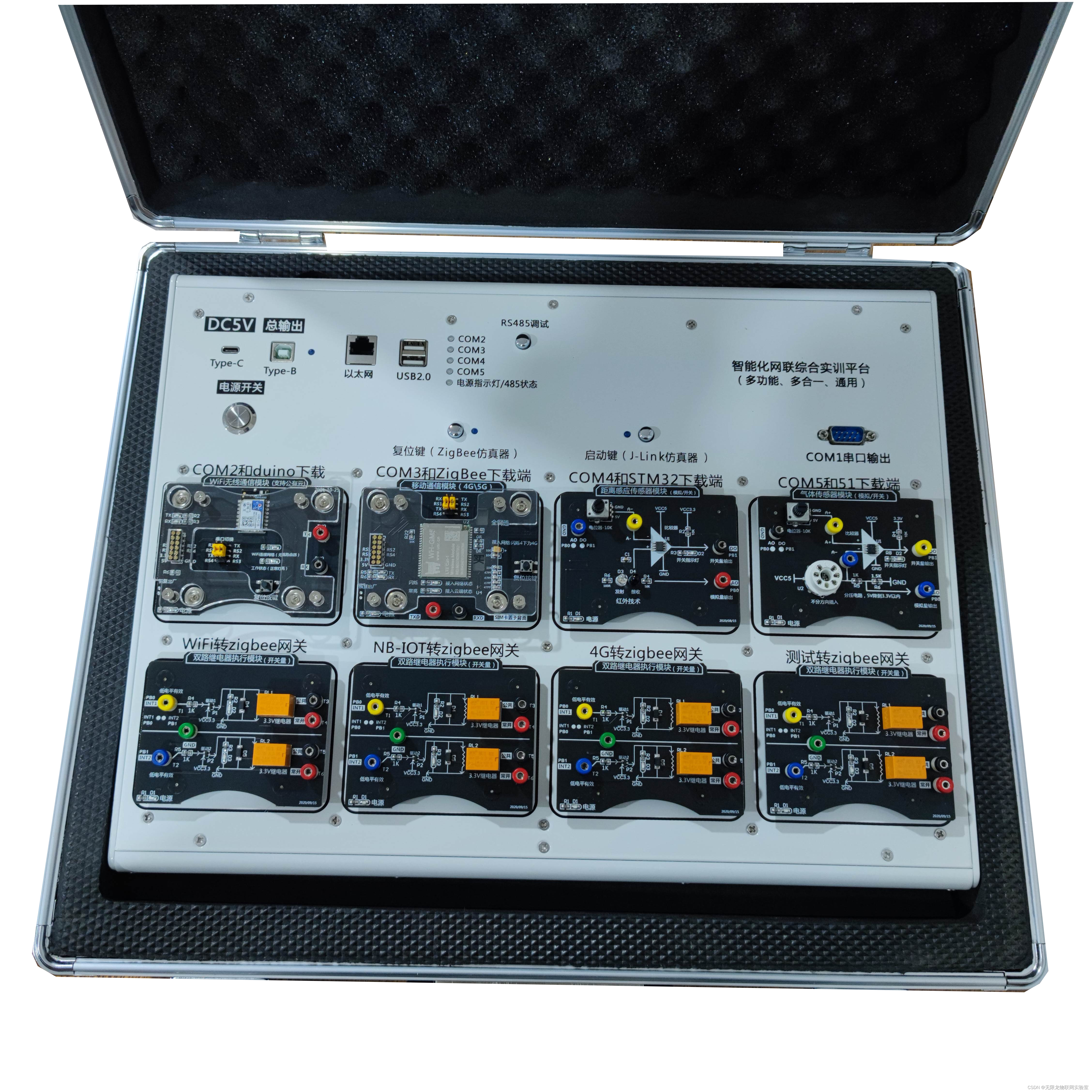

NewIOT平台简介:
NewIOT物联网综合实验平台是一款面向电子信息、计算机及物联网专业的教学实验实训设备,主要由实验平台、实验模块、实验软件、云平台、实验开发工具及电子实训指导书六部分组成,实验平台配置高性能的主板及各种拓展接口,并多达几十种物联网模块和传感器模块可供选择,模块均采用磁吸式接口设计,直接吸附到实验平台对应插槽内即可直接使用,无需额外接线,学生可以任意搭接模块进行实验,完成物联网基础知识学习以及复杂的多模块联网实验,拓展性强。
NewIOT物联网综合实验平台实验系统资源丰富,覆盖几十种课程实验,可完成51单片机技术、嵌入式系统、RFID技术、ZigBee技术、射频识别技术、无线通讯技术、互联网技术、传感器技术、数据采集技术、无线传感器网络技术、智能小车控制、智能机械臂控制、电路设计、集成电路技术、电子技术应用等诸多课程的实验实训,课程实验提供开放的软件及硬件资源,着重培养学生的实际动手能力与编程能力,可实现教学、科研、学生毕业设计等相关物联网课题。
NewIOT平台可拓展性较强,搭配对应的实训模块,可完成智慧农业实训、智能家居实训、智能交通实训、智慧医疗实训、智慧城市实训、智慧养老看护实训、车联网实训、智能安防门禁实训等诸多应用实训。
NewIOT平台特点:
![](https://img-blog.csdnimg.cn/direct/660108c11cdb4f84bfd69f47a0c63584.png)
- 实验平台采用一体式供电结构,整个实验平台只需连接一根电源线即可,省去繁杂的接线工作,便于学生使用操作;
- 内置USB串口服务器设备, 通过 1 路 USB虚拟以太网网卡,网卡根据端口虚拟出不同的串口,最多可拓展8路串口接口,多路串口可以更好的实现数据的透明化,让学生可以分步式的进行数据的采集和设备的检修,进行数据传输时,模块无需单独连接数据线,极大的节省接线带来的问题,专心去做物联网关键技术的学习;
- 实验平台提供5V供电接口、以太网口、USB接口、J-link下载接口、CC-debug下载接口、单片机下载口、RS232/RS485串口,接口丰富,便于拓展;
- 实验平台具备8个通用实验模块插槽,所有实验插槽均可进行磁吸式连接,并且集成防短路设计,支持至多8个模块的联动实验,可在单个知识点学习的基础上,进行多模块综合应用实验,可完成无线传感网络实验等多种复杂的综合联网实验;
- 实验平台提供了主板复位键以及ZigBee仿真器复位键,当通讯或仿真调试出现混乱时,只需用按下复位键即可恢复初始状;

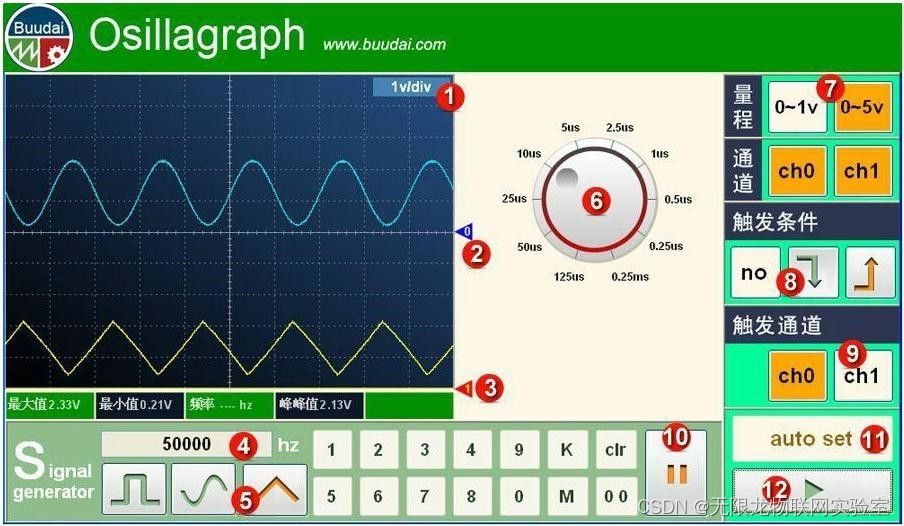

- 实验平台还集成了虚拟仪器采集接口,便于物联网实验中的数据分析;
- 实验平台上每个COM端对应一盏指示灯,COM1-COM4模块正常工作时,指示灯闪烁,另外配有主板电源指示灯,实验平台正常运行时,指示灯常亮。
NewIOT实验平台参数:
序号 | 名称 | 详情 |
1 | 总电源 | 配有DC5—12V电源接口,常规弱电供电,保证实验设备的用电安全; |
2 | 总电源开关 | NewIOT实验平台总电源开关,带电源指示灯; |
3 | USB接口 | 提供8路串口、ZigBee仿真器、ARM仿真器、单片机仿真器、485通信接口、TCP/IP云端通信接口等多种数据接口; |

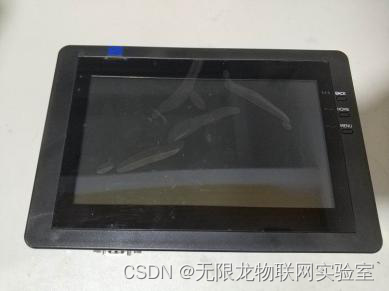

4 | RS485接口/RS232接口 | 用于外接工业物联网设备/云平台采集设备/智能触摸屏网关; |
5 | 虚拟仪器接口 | 分析仪供电及数据传输接口,便于物联网实验中的数据分析,结合虚拟仪器采集模块,可以在上位机软件端对硬件IIC、SPI、uart、ADC、PWM等数据的采集和图形化的展示,让学生可以更直观的学习相关知识; |
6 | 功能按键 | 包括电源按键、ZigBee仿真器复位按键及主板复位按键; |
7 | LED 指示灯 | 4个COM端指示灯和1个主板运行指示灯; |
8 | 物联网模块插槽 | 采用磁吸形式,并且加入防短路设计,模块吸附后即可直接使用,不必担心短路和烧毁模块风险,各个模块之间可以进行磁吸联接(即搭积木式形式),方便进行基础性教学。 |
9 | 尺寸 | 415*310*50mm |
10 | 重量 | 2.5kg |

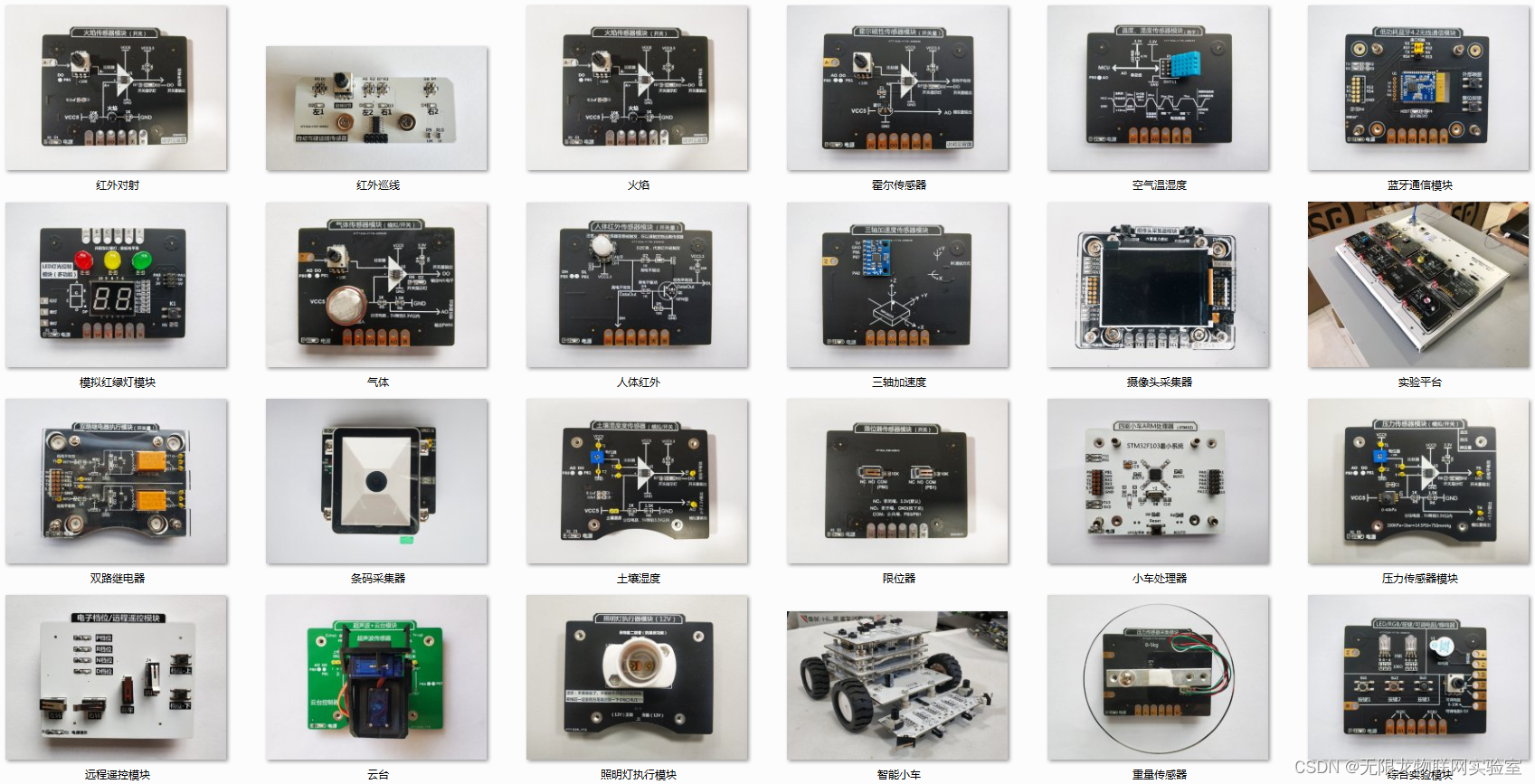

NewIOT实验模块:
- 采用磁吸式可拆卸结构,集成防呆设计,避免短路;
- 可以无缝吸附到NewIOT实验平台插槽内,插槽集成供电与数据传输功能,无需单独外接电源及数据线;
- 实验模块表面集成电路图,便于学生更直观的了解元器件的组成及模块的运行原理;
![](https://img-blog.csdnimg.cn/direct/f2abd41b3f0c4219b82e1d255a7218e6.jpeg)
单片机模块可选:嵌入式STM32单片机模块、CC2530单片机模块、Arduino UNO处理器模块;
- 无线通讯模块可选:ZigBee通信模块、WIFI通信模块、蓝牙通信模块、GSM通信模块、4G通信模块、NB-IOT通信模块、LoRa通信模块等;
- 射频识别模块可选:LF低频(125k)、HF高频(13.65M)、UHF超高频(900M)、2.4G有源读写、NFC读卡器、条码识别模块等;

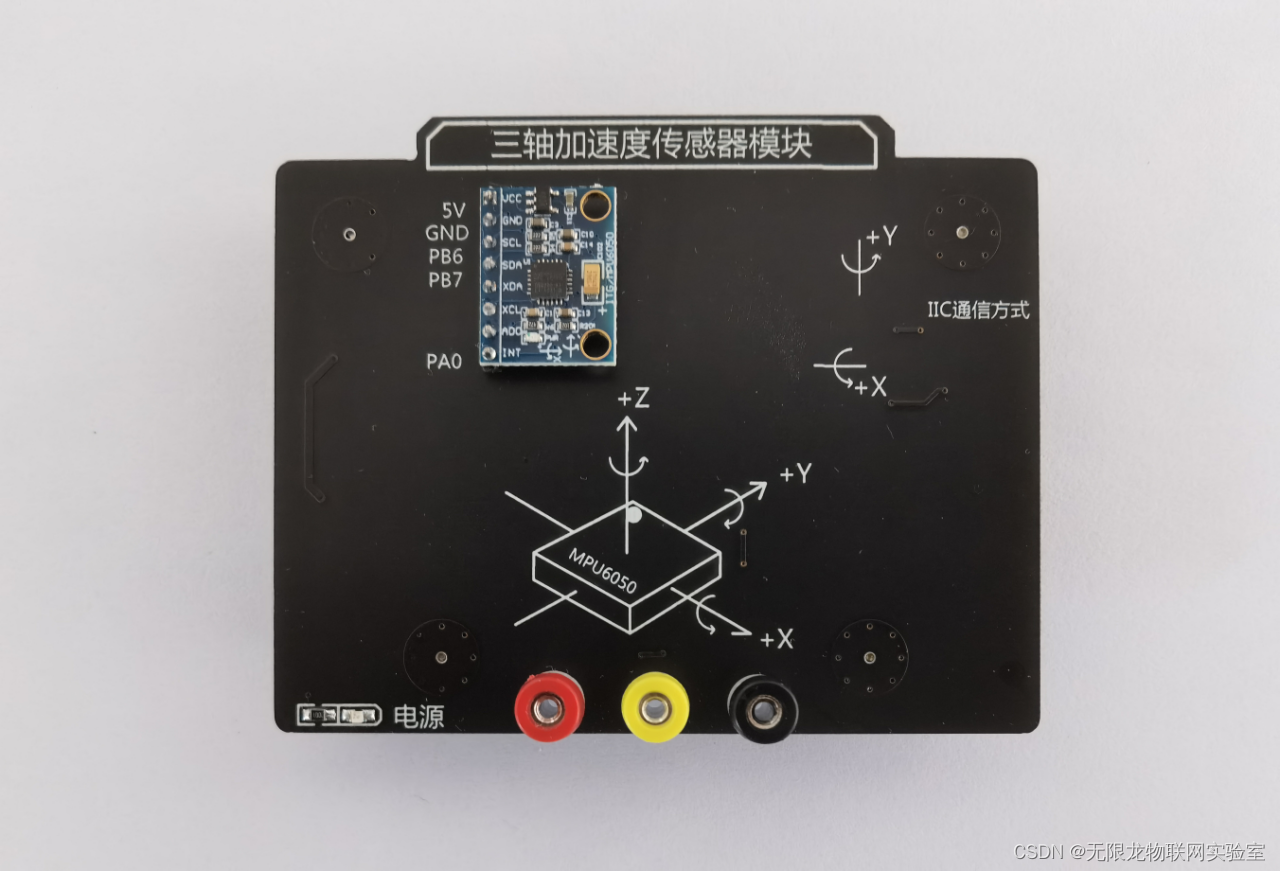

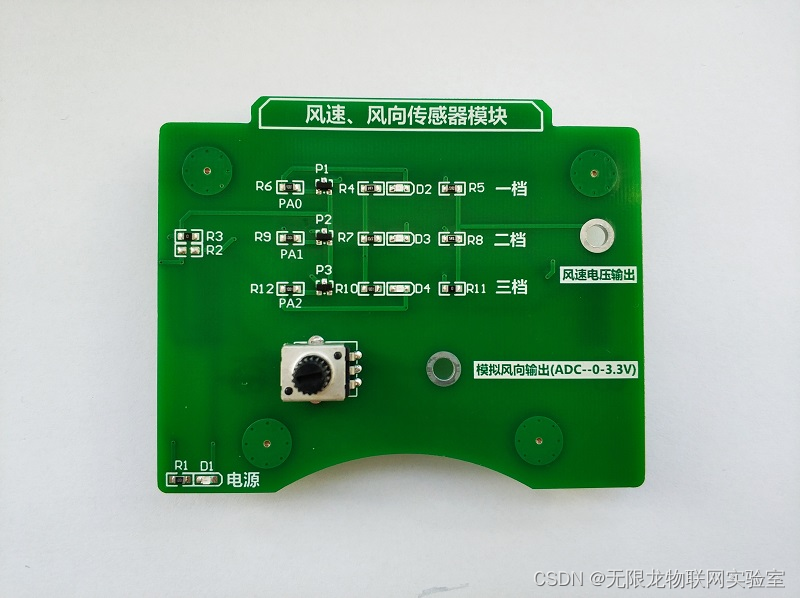

- 传感器模块可选:提供温湿度、光照、霍尔(门磁)、人体红外、气体、火焰、气体压力、PM2.5、红外对射、土壤湿度、距离感应、超声波、三轴加速度、重量、PH值、电导率、二氧化碳、红外测温、限位器等多种传感器;

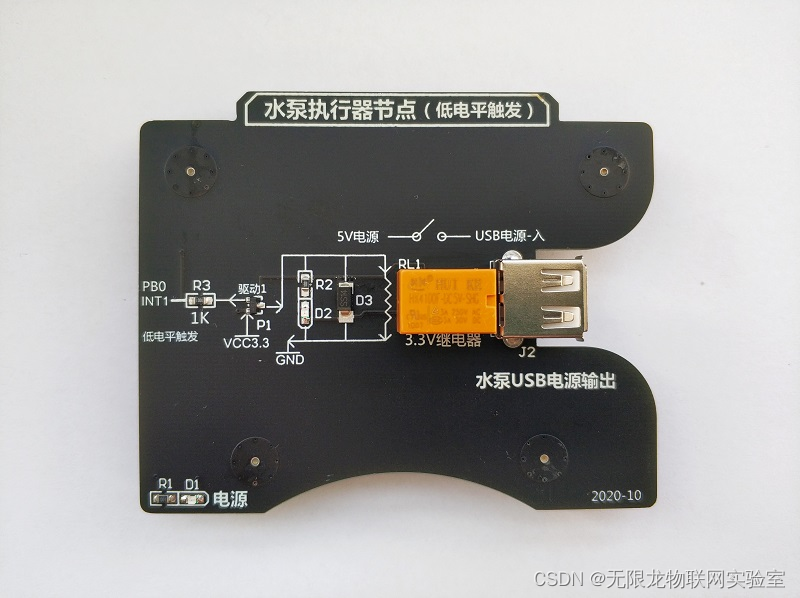

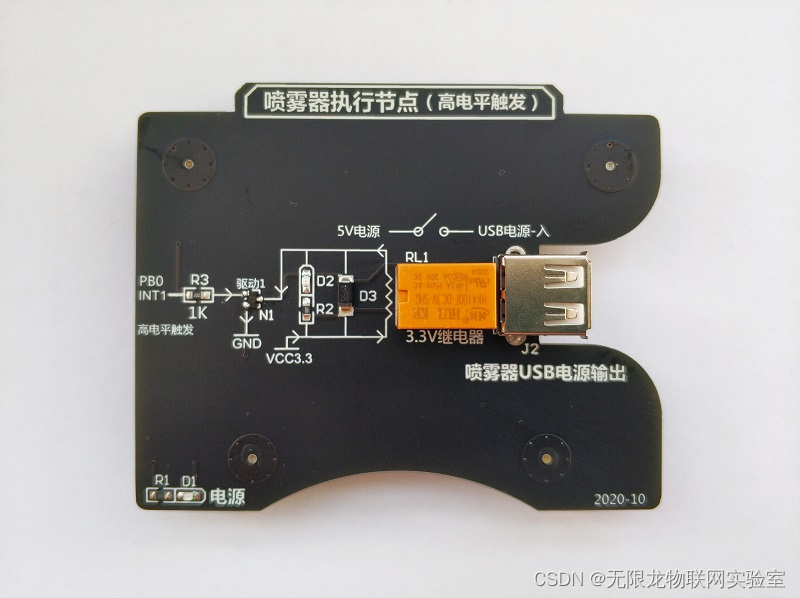

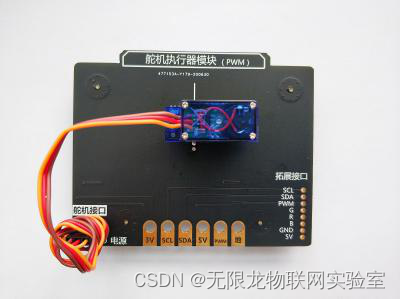

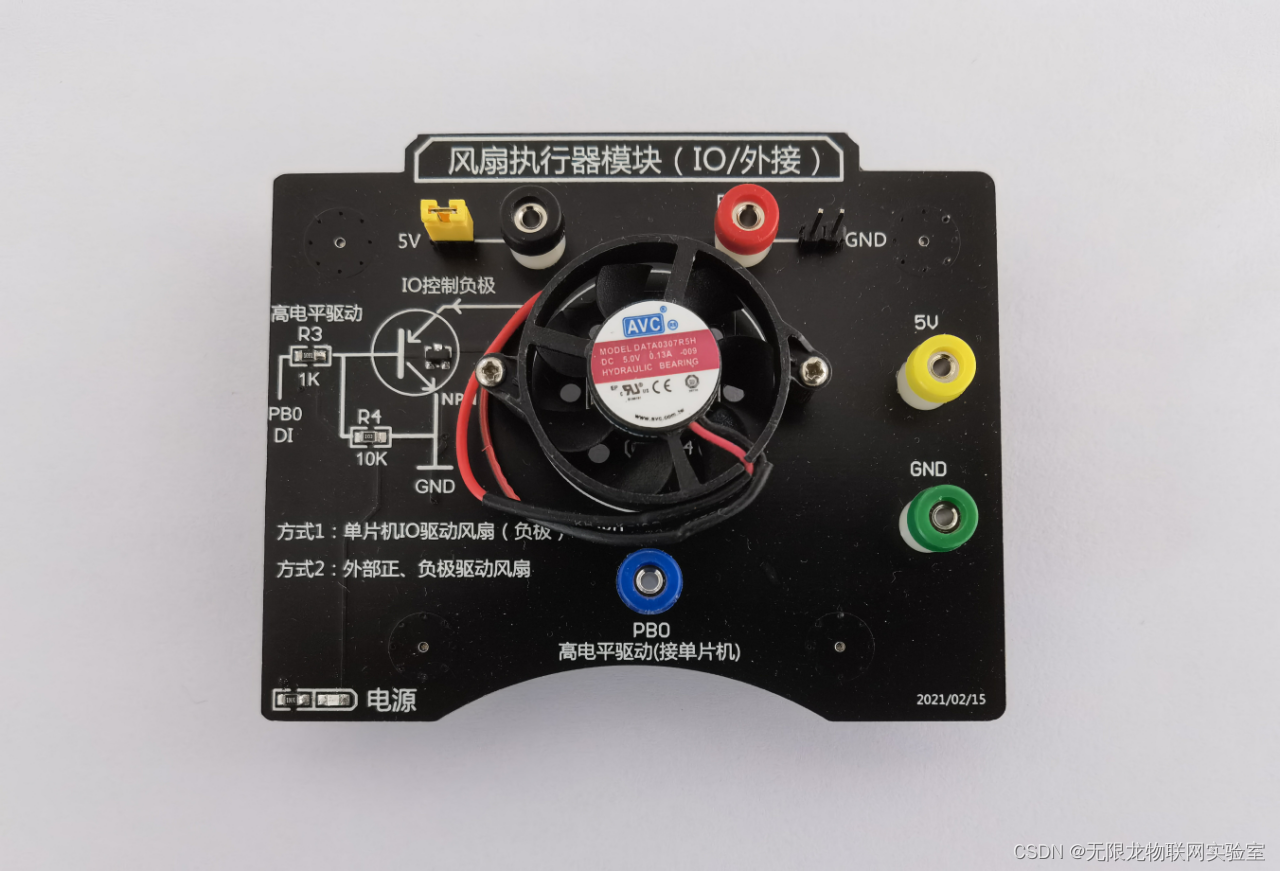

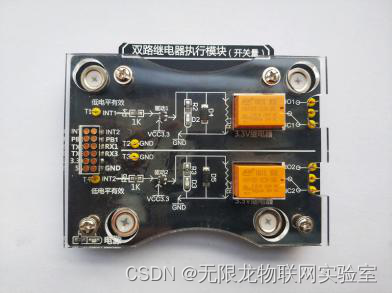

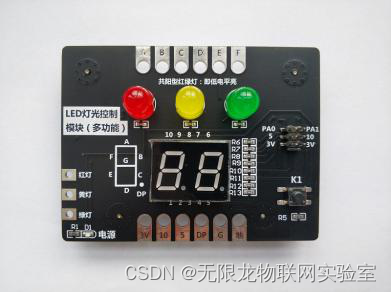

- 执行器模块可选:双路继电器、舵机、步进电机、云台控制器、风扇执行器、模拟空调执行器、窗帘执行器、LED灯光控制执行器、水泵执行器、喷雾执行器等多种执行器;

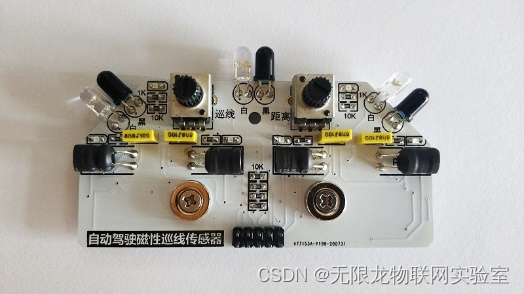

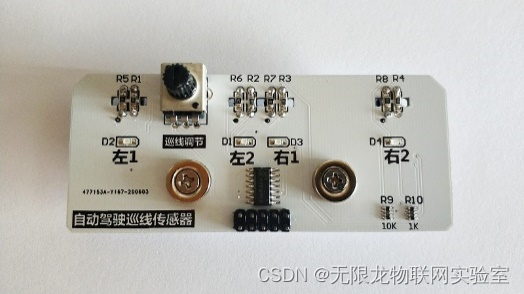

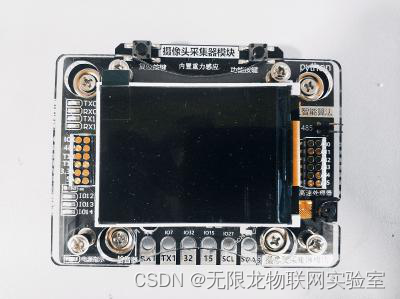

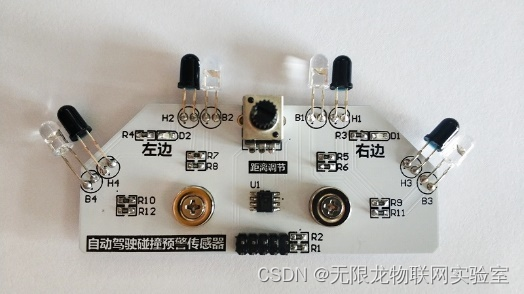

- 智能小车套件可选:智能四驱小车、嵌入式处理器、三种传感器(红外避障、红外巡线、电磁巡线)人工智能摄像采集模块、红绿灯模拟器模块、远程遥控模块等;

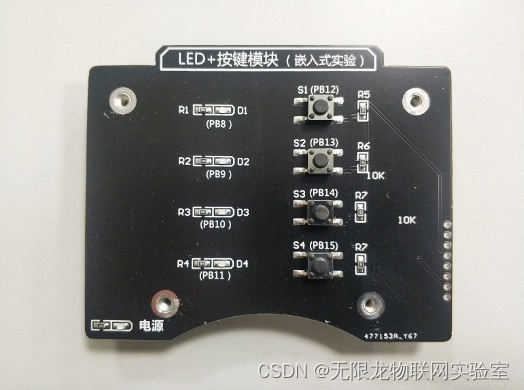

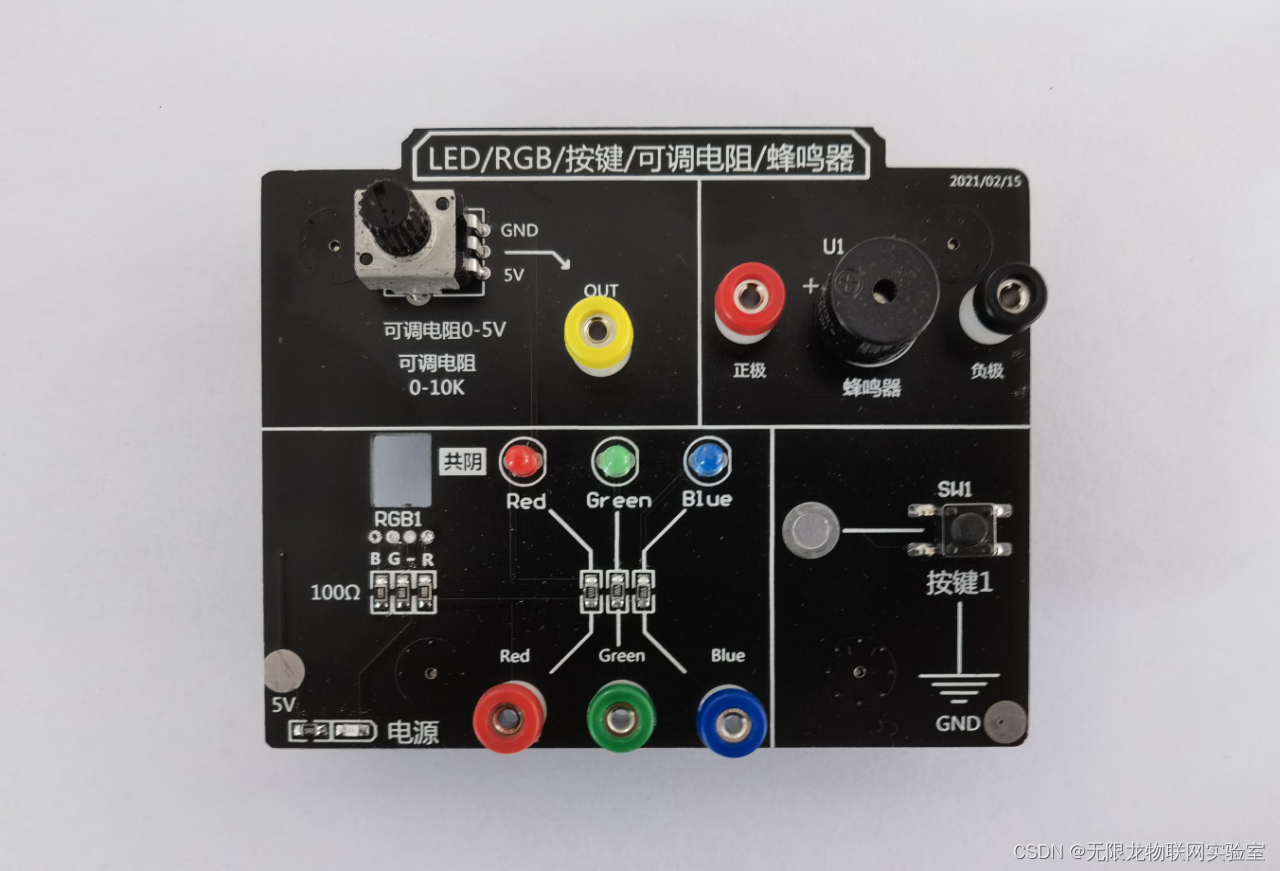

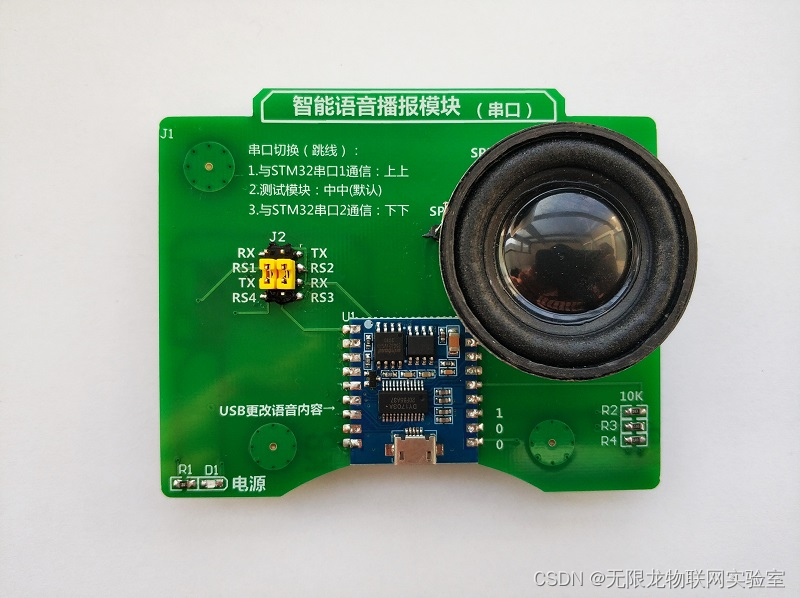

- 其他实验模块可选:智能语音播报节点、按键采集模块、综合实验模块、嵌入式开发主板、虚拟仪器模组、云平台等。
![](https://img-blog.csdnimg.cn/direct/4f22f6b8c06840e183dbefa1cb108796.png)

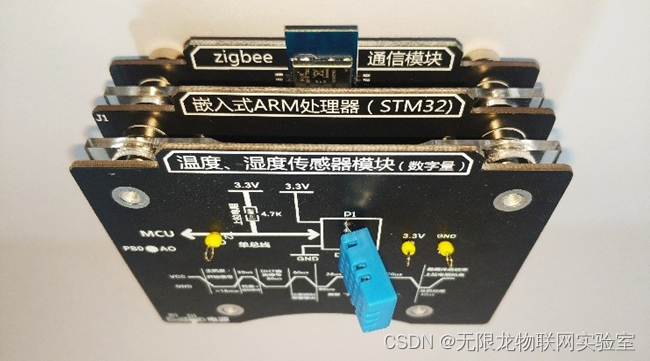

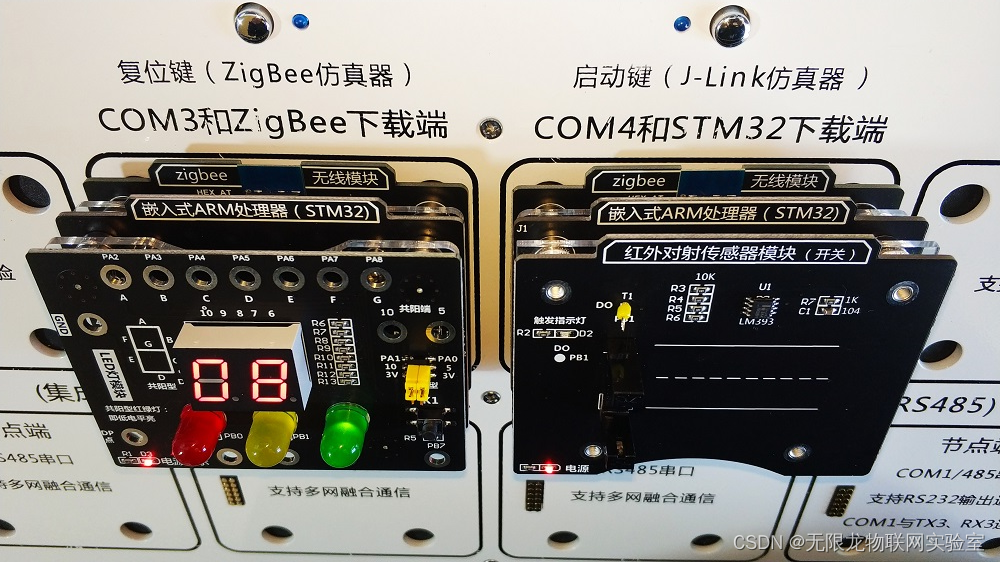

- 模块均采用磁吸式接口设计+搭积木式结构,集成标准的12路弹性插针,可以实现供电、仿真调试、数据通信、IO口拓展等功能,同时支持搭积木式的多级磁吸联接,通过弹性插针即可通信,无须外接跳线,通过模块相互搭积木,组成一套完整的物联网系统,如:STM32处理器+ZigBee无线模块+传感器模块(3层垂直积木,无须额外接线),可拓展性强,如下图所示:
![](https://img-blog.csdnimg.cn/direct/44f9fd4c245c4cfa8e258e0d74a4a117.png)
![](https://img-blog.csdnimg.cn/direct/0cc7deaaff2d4b85a67c92c09532dc30.png)
- 模块升级:更新最新物联网模块时,保证可以与NewIOT实验平台无缝对接,避免重复购买造成浪费。
单片机模块 |
序号 | 名称 | 参数 | 图片 |

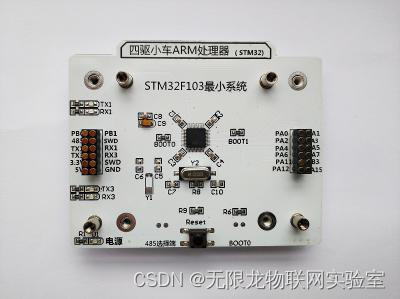

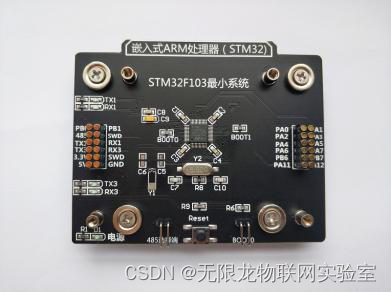

1 | 嵌入式STM32单片机 |
- 采用STM32F103处理器,内核:ARM 32位的Cortex™-M3 CPU;最高72MHz工作频率,在存储器的0等待周期访问时可达1.25DMips/MHz (Dhrystone 2.1);
- 存储器:
- 从16K到32K字节的闪存程序存储器;
- 从6K到10K字节的SRAM;
- 支持USB、CAN、6个定时器、2个ADC 、6个通信接口;
- 提供485选择端、BOOT0两路接口;提供1个复位键;
- 程序下载方式为实验平台内部下载,即无须外部接线,节省接线操作时间,带有电源保护电路;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/caf54eb5ff83406ead07025a7d0f9cfe.png) |

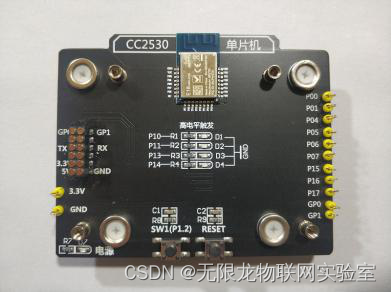

2 | CC2530单片机 |
- 主芯片:CC2530F256,256K Flash, 8K RAM,内置8051单片机及无线收发器;
- 无线频段:2.4-GHz IEEE 802.15.4;
- 最大发射功率:4.5dBm;
- 串行速率:38400bps(预设),可设置 9600bps,19200bps, 38400bps, 115200bps;
- 外置可拓展跳线接口,将芯片引脚引出,可拓展性强;
- 程序下载方式为实验平台内部下载,无需外接数据线和电源线;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/469948a444d645f6a588d2f2be9155a2.png) |

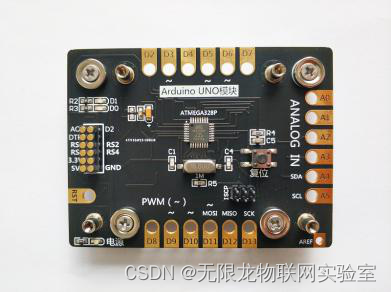

3 | Arduino UNO处理器 |
- 采用高性能、低功耗的 8 位AVR 微处理器,主芯片:ATMEGA328P,闪存容量32K,具备32 个8 位通用工作寄存器,可通过片上Boot 程序实现系统内编程;
- 提供ISCP程序载入接口;
- 提供复位按键,程序运行混乱时,可进行复位;
- 支持图形化编程软件;
- 模块外围引出芯片引脚,便于拓展;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/5a98cae775f04881ba497acab6c2ec04.png) |
无线通信模块 |
序号 | 名称 | 参数 | 图片 |

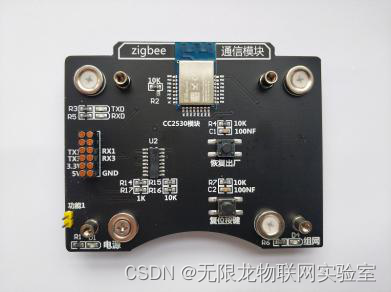

1 | ZigBee无线通信模块 |
- 主芯片:CC2530F256,256K Flash,8K RAM,内置8051单片机及无线收发器,支持11-26信道更改,支持点播、组播、广播多种类型数据通信,支持自动组网及网络自愈功能;
- 串行速率:9600-115200bps多种速率可选;
- 无线频率:2.4GHz;
- 无线协议:ZigBee2007/PRO;
- 通讯接口:UART;
- 无障碍传输距离:200米;
- 集成串口切换功能,通过跳线方式,可将通讯线路进行切换;
- 具备协调器、路由器及终端功能,可通过串口指令让设备在三种类型中自由切换;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/dd9136fe4ee34c2aaf11b9d1186ebaf1.png) |

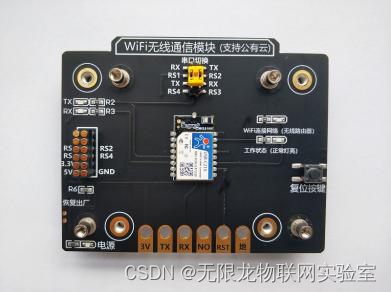

2 | WiFi无线通信模块 |
- 主芯片集成MAC、基频芯片及射频收发单元,内置低功耗运行机制,可以有效的降低功耗运行;
- 支持WiFi@2.4GHz802.11b/g/n无线标准;
- 支持WEP/WPA-PSK/WPA2-PSK安全模式;
- 支持AP、STA、AP+STA工作模式;
- 完全集成的串口转无线TCP/UDP传输功能,多个串口速率选择;
- 支持TCP/UDPClient注册包机制;
- 支持SimpleConfig/Airkiss/usrlink快速联网配置;
- 支持AT+指令集配置;
- 支持TKIP、AES加密;
- 集成串口切换功能,通过跳线方式,可将通讯线路进行切换;
- 通过参数配置,可通过WiFi无线节点,将传感器数据传入云端;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/a8baf4756cd141df867d05bb55203fb8.png) |

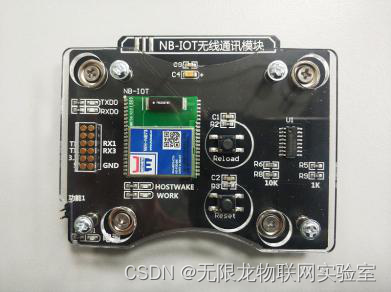

3 | NB-IOT无线通信模块 |
- 主芯片采用华为海思Hi2115超低功耗方案,内置天线,支持B1-B28多频段运行;
- 发射功率:23dBm~-40dBm;
- 接收灵敏度:-115dBm;
- 支持2路TCP/UDP简单透传模式;
- 支持6路TCP/UDP指令传输模式;
- 支持CoAP通信模式;
- 支持串口、注册包及心跳包功能;
- 支持3GPP标准指令集;
- 外置SIM卡,支持电信、联通、移动全网通;
- 集成串口切换功能,通过跳线方式,可将通讯线路进行切换;
- 通过参数配置,可通过NB-IOT无线节点,将传感器数据传入云端;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/50b52e18d928451a83eedc9b7ea26e81.png) |

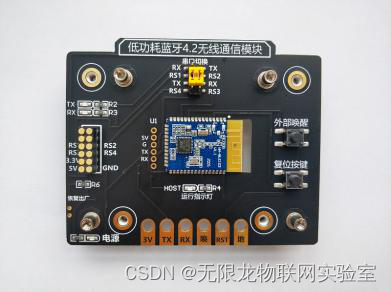

4 | 蓝牙无线通信模块 |
- 采用低功耗蓝牙4.2芯片,并且向下兼容V4.0/4.1;
- 传输类型:蓝牙转UART数据传输;
- 支持多种唤醒方式,平均200uA低功耗广播模式,平均500nA休眠模式; l
- 具备主从一体功能,支持快速切换;
- 支持多种配置方式,串口AT指令,透传AT指令;l
- 支持1对多广播模式,内置iBeacon协议;l
- 支持Mesh组网,快速实现蓝牙自组网络及蓝牙转UART数据传输;
- 超远的传输距离,模块对传最大发射功率下可达100米,手机对模块最大发射功率下可达140米,支持128bit格式UUID修改,可与其他厂家模块通信;
- 集成串口切换功能,通过跳线方式,可将通讯线路进行切换;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/6c2c02116c7b4ade8b6cae67c279510a.png) |

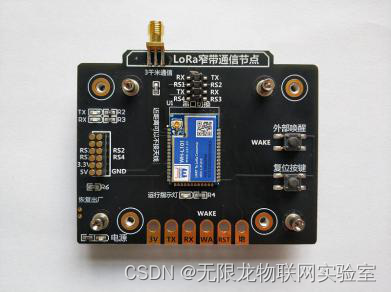

5 | LoRa无线通信模块 |
- 采用ASR6501芯片方案,支持点对点通信协议,通过串口进行数据收发,可实现一对一或者一对多的通信模式;
- 载波频率:398-525MHz;
- 最大发射功率:22dBm;
- 数据接口(TTL):1200-115200bps;
- 接收灵敏度:-140dBm@0.268Kbps;
- 通信距离:3.0km;
- 接口类型:UART;
- 支持低功耗模式,可通过串口将模块配置为RUN/WU/LR/LSR四种工作模式;
- 支持定点发送模式,支持AT指令配置,支持快速进入低功耗;
- 集成串口切换功能,通过跳线方式,可将通讯线路进行切换;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/5b1301293afe42ae8a9633ec55b0aa6a.png) |

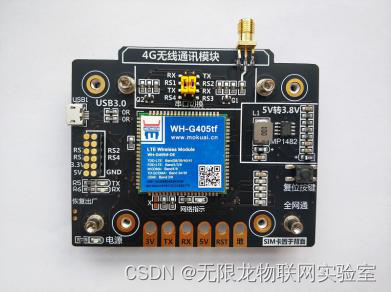

6 | 4G无线通信模块 |
- 模块采用5模13频4G模块,内部资源1Gb FLASH+512Mb RAM,支持移动、联通、电信4G高速接入,同时支持移动和联通3G与2G接入;
- 支持波特率:1200-460800bps;
- 支持2个网络连接同时在线,支持TCP和UDP;u
- 支持IPv4,IPv6,IPv4/IPv6双堆栈协议;u
- 支持心跳包,注册包,套接字协议,FTP升级,基站定位等功能;
- 支持网络透传模式、HTTPD模式、UDC模式等多种工作模式;u
- 支持网络,短信和串口AT指令,参数设置更方便;
- 支持简单透传功能,HTTPD功能,UDC功能;
- 集成串口切换功能,通过跳线方式,可将通讯线路进行切换;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/ad9cf4b4fe994b30b88d54dacb3e3b73.png) |
RFID射频识别模块 |
序号 | 名称 | 参数 | 图片 |

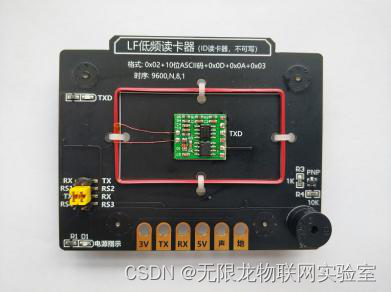

1 | LF低频模块 |
- 工作频率:125Khz-134.2KHz;
- 非接触式IC卡读写器的操作方法简捷、方便,读卡速度快最大读写距离可达10CM;
- 采用ISO11784/85标准设计;
- 支持TK4100,GK4100,EM4100及其兼容芯片;
- 支持TEMIC 5557,ATA5567,ATA5577;
- 支持hitag-s;
- 支持EM4469,EM4302,EM4305;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/2597f46483174998958476c0242f3b13.png) |

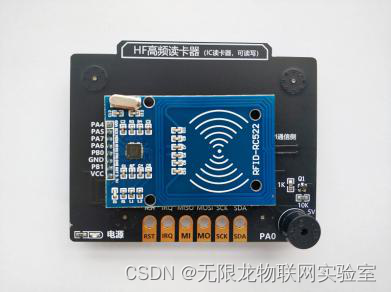

2 | HF高频模块 |
- 工作频率:13.56MHz;
- 采用NXP推出非接触式读写卡芯片RC522;
- 支持协议:ISO14443A/MIFARE;
- 自动应答类型:近场(13.56MHz);
- 感应区域:0~10CM(13.56MHz);
- 支持SPI接口、I2C接口和UART三种通信接口;
- 支持s50、s70、pro、UltraLight、desfire五种类型卡;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/4dad66cae94f41269fd6696ee6d4c168.png) |

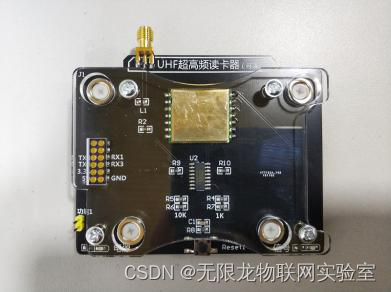

3 | UHF超高频模块 |
- 工作频率:915MHz;
- 最大读卡距离:10M;
- 采用陶瓷天线,增益10DBi,最大功率50W;
- 模块采用超高频RFID专用芯片模拟电路和先进DSP技术;
- 支持EPCC1/GEN2/ISO18000-6C与ISO 18000-6B多协议;
- 提供RSSI值,也就是标签返回射频信号强度值;
- 软件可调输出功率10dBm~27dBm;
- 全面支持国际常用超高频RFID标准,包括所有码率和编码选项;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/55c2029efb7f4d35b8d45d6e7b733212.png) |

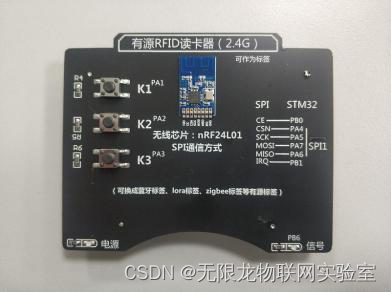

4 | 2.4G有源读写模块 |
- 内嵌2.4GHz低功耗无线收发内核,空中速率1Mbps(MAX);
- 内建高性能51内核,16KB flash,1KB RAM,1KB NV RAM;
- 内置128bit AES硬件加密,32bit 硬件乘除协处理器,6~12bit ADC,两路PWM、I2C,UART,硬件随机数产生器,WDT、RTC、模拟比较器等;
- 配置板载天线,识别距离板载天线不小于20M,外接天线不小于80M;
- 识别能力50张/次,防冲突;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/81ca79c1f2a64807b545641f7a0d5bb7.png) |

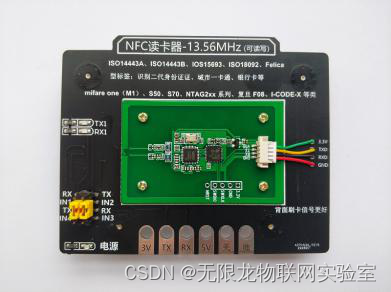

5 | NFC读卡器模块 |
- 支持ISO14443A、ISO14443B、IOS15693、ISO18092、Felica等协议的卡片类型,支持APDU指令;
- 模块采用天线-主控一体化设计,免除天线引线环境干扰,外部接线简单。
- 支持识别mifareone(M1)、S50、S70、NTAG2xx系列、复旦F08、I-CODE-X等类型标签;识别二代身份证证、城市一卡通、银行卡等;
- 读卡距离:20mm~60mm;
- 内置硬件看门狗,杜绝死机;
- 采用UART通讯接口,兼容性好;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/4092ba8396c147adb1ae143d1bd07b79.png) |

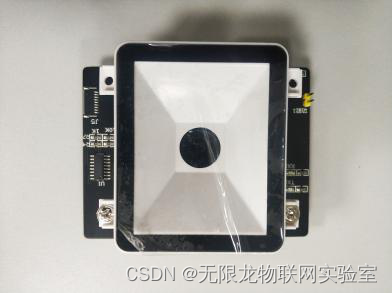

6 | 条码识别模块 |
- 分辨率:640*480像素;
- 视域:53°(H),40°(V);
- 支持类型:通用一维码、二维码;
- 采集速度:60次/分钟;
- 距离范围:1.5cm-18cm;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/1de00b430949497bb31542472c7e8bf4.png) |
传感器模块 |
序号 | 名称 | 参数 | 图片 |

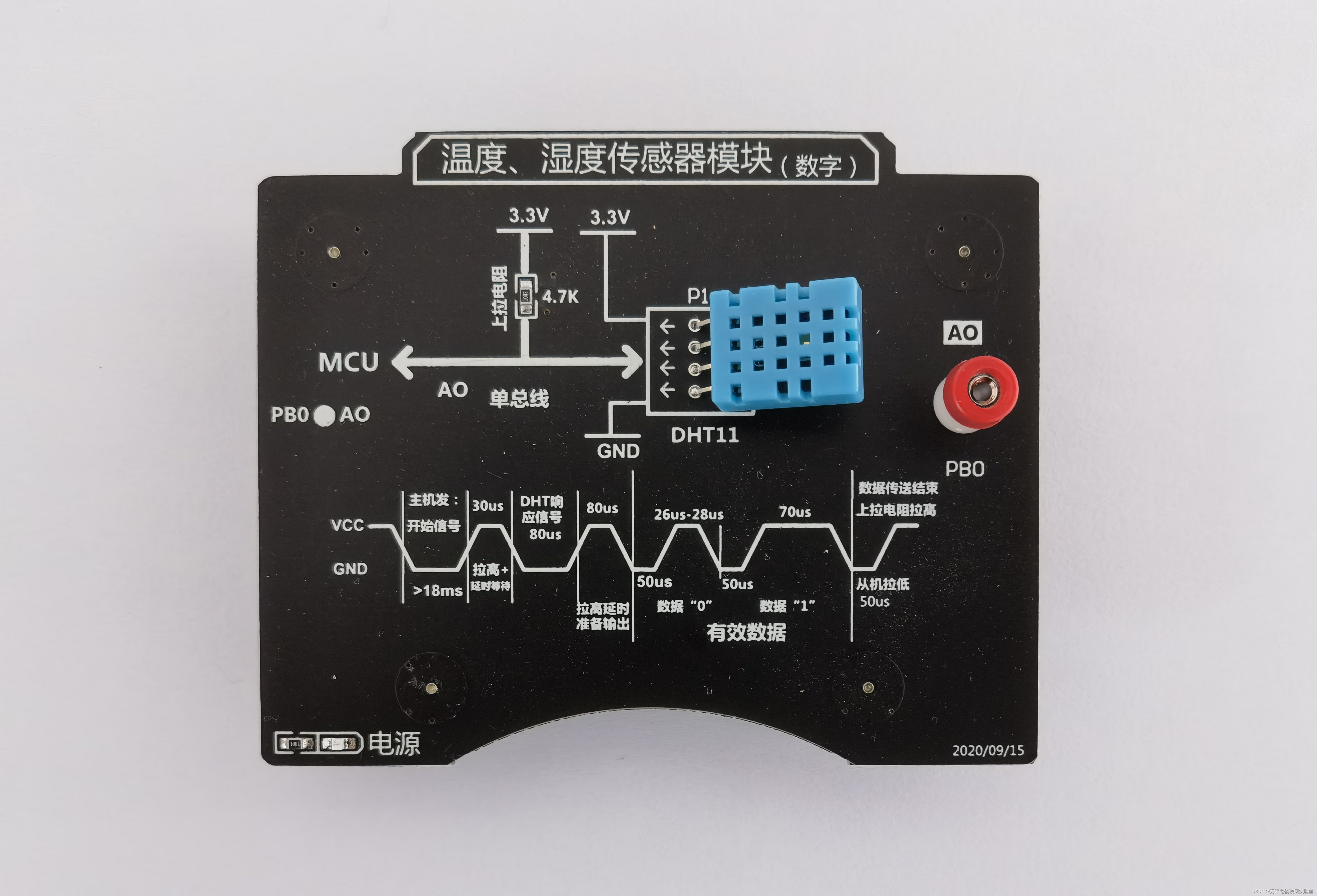

1 | 空气温湿度传感器 |
- 采用DHT11传感器;
- 温度:检测范围0-50度,精确到可以达到0.5℃;
- 湿度:
- 检测范围20%RH-95%RH, 精确到可以达到2%RH;
- 支持电容型湿度传感实验;
- 支持湿度值脉冲信号输出;
- 输出形式:数字量;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/27521dd510b64f3ab5a9097f36de3b98.jpeg) |

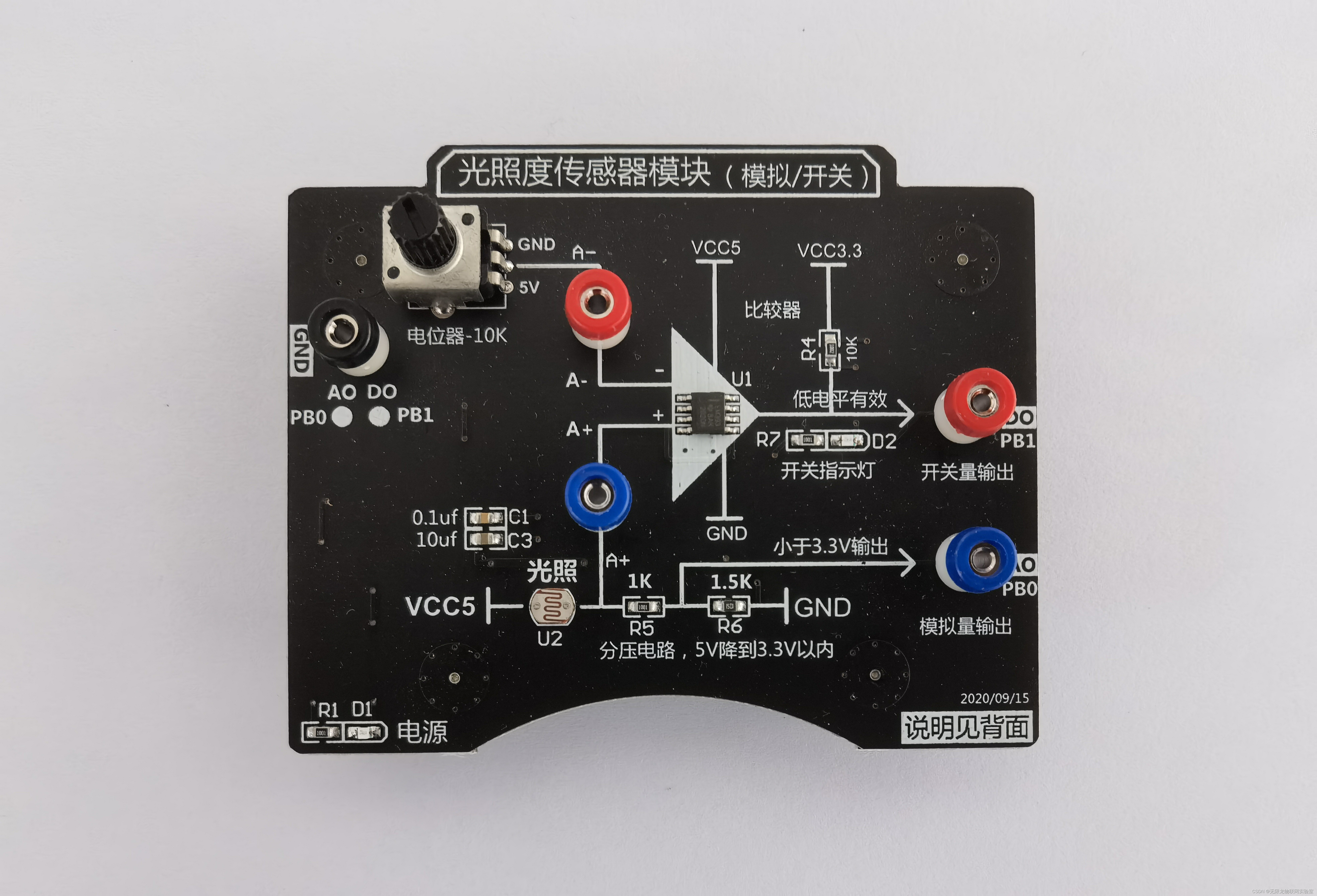

2 | 光照度传感器 |
- 采用ROHM原装BH1750FVI芯片;
- 输出形式:数字量、模拟量;
- 使用宽电压LM393电压比较器,工作稳定;
- 光照度范围:0-65535lx
- 传感器内置16bitAD转换器,直接数字输出,省略复杂的计算,省略标定,不区分环境光源,接近于视觉灵敏度的分光特性,可对广泛的亮度进行1勒克斯的高精度测定;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/a5d233fcfb2a42fbab5c1c2f544a236c.jpeg) |

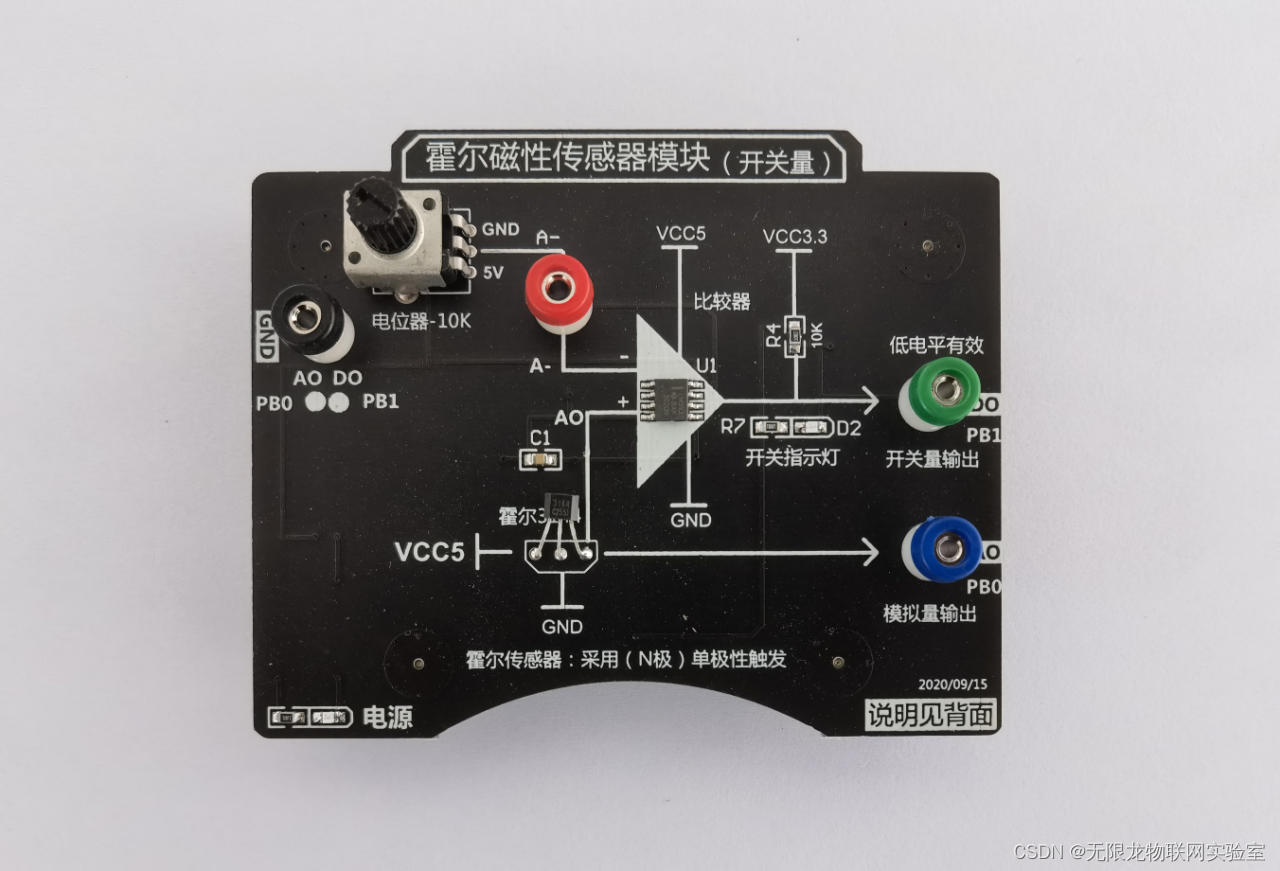

3 | 霍尔传感器 |
- 使用3144霍尔传感器;
- 工作频率宽:DC100KH;
- 使用宽电压LM393电压比较器,工作稳定;
- 支持灵敏度可调;
- 支持信号输出指示;
- 输出形式:开关量
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/db6cc33bfd17430ab33e432bfca8a085.png) |

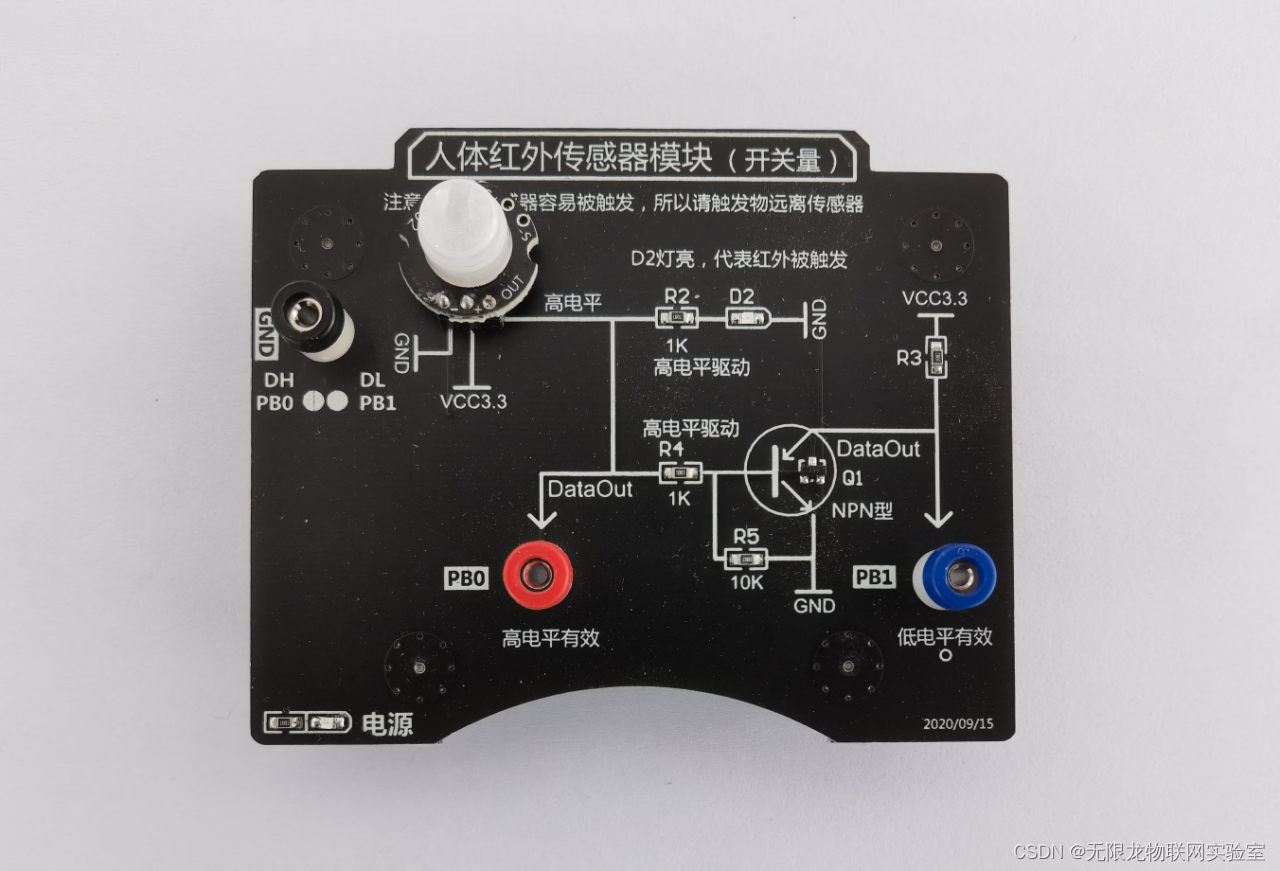

4 | 人体红外传感器 |
- 采用SR602感应传感器;
- 感应距离:0-5M;
- 支持红外对射、红外漫反射传感实验;
- 同时提供传感器的模拟量信号;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/006cbe2fafdd481c8888ce0a66d233e9.png) |

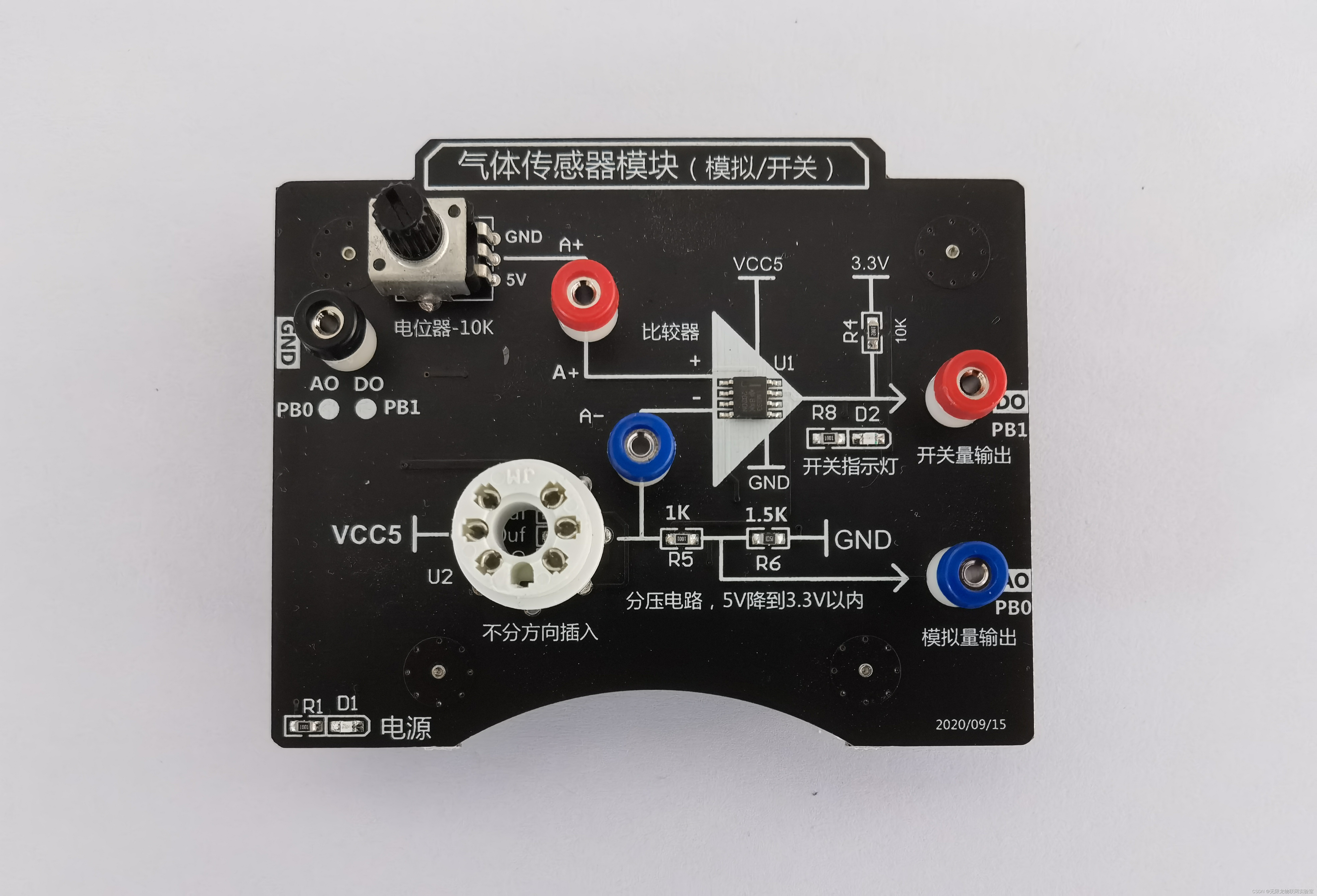

5 | 气体传感器 |
- 采用可拆卸结构,支持MQ系列半导体气敏元件;
- 支持1路数字量输出;
- 支持1路模拟量AD输出功能;
- 支持灵敏度可调;
- 检测浓度:300-10000ppm;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/6c2a52c9d3fb425697253a58fe70cfc2.jpeg) |

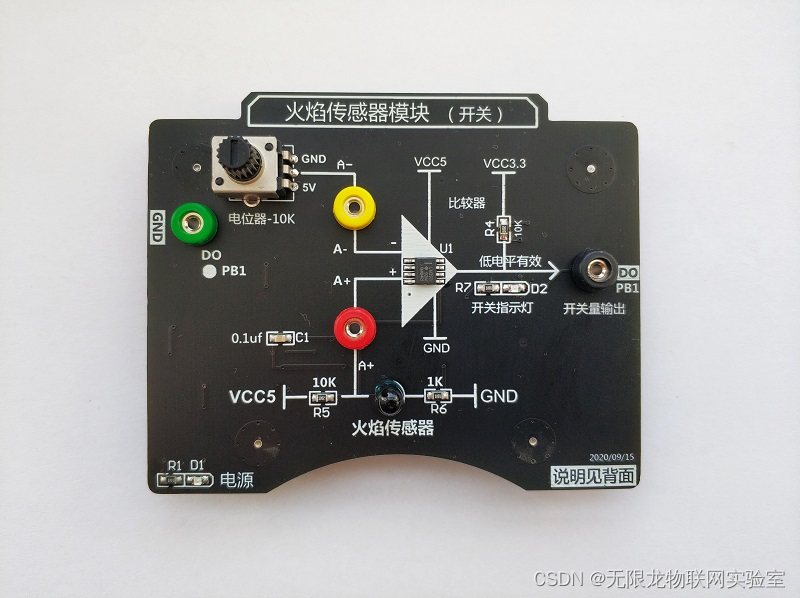

6 | 火焰传感器 |
- 探测角度:60°;
- 检测波长:760nm-1100nm;
- 输出形式:开关量;
- 支持灵敏度可调;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/1aa6ea33ef8347d5b8fdb75a74140a10.png) |

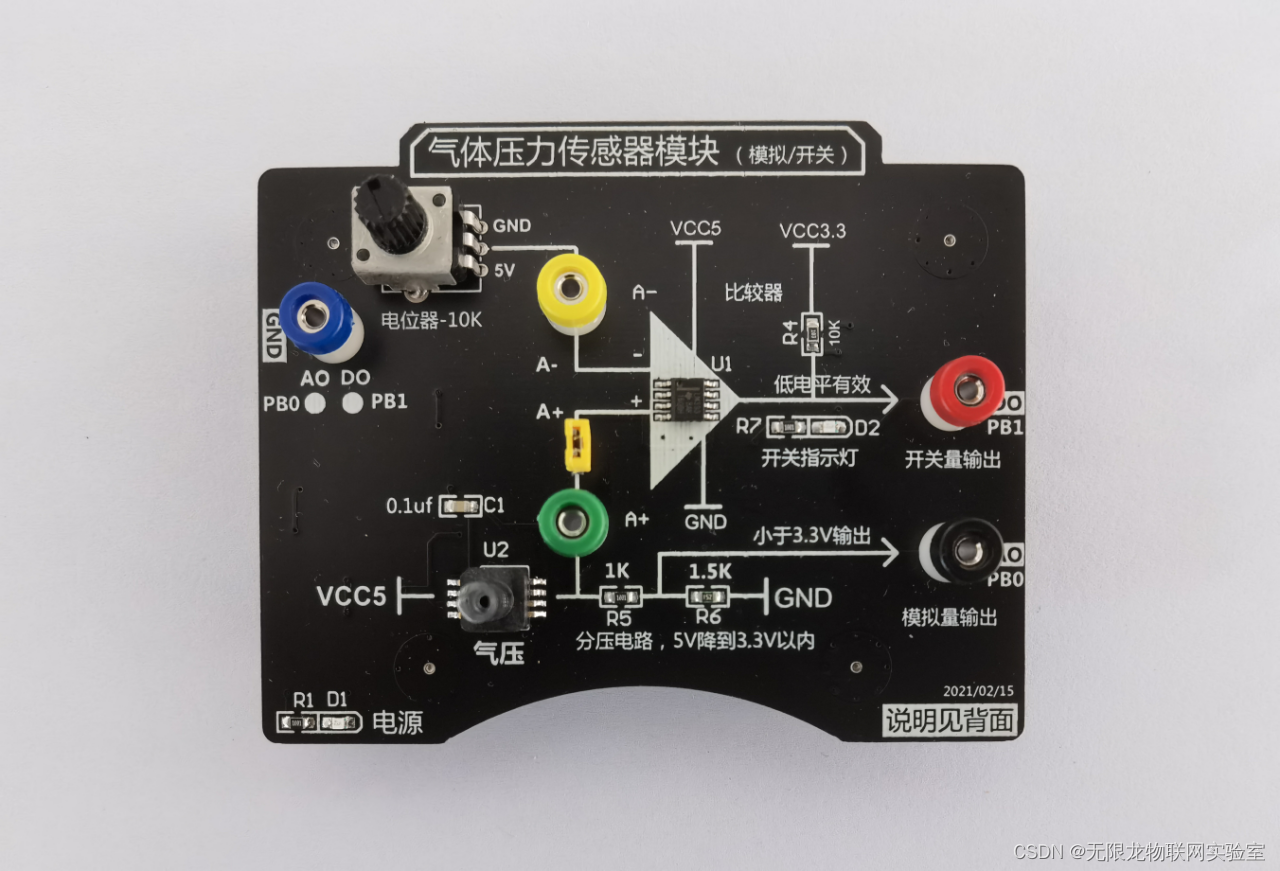

7 | 气体压力传感器 |
- 采用XGZP型压阻式压力敏感元件,适用于生物医学和汽车电子领域;
- 压力范围:-100Kpa-200Kpa;
- 采用MEMS技术;
- 适用于无腐蚀形的气体或液体;
- 输出形式:模拟量;
- 配套压力输出装置;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/028d973fea8b43b59e3fb5df17b82f4f.png) |

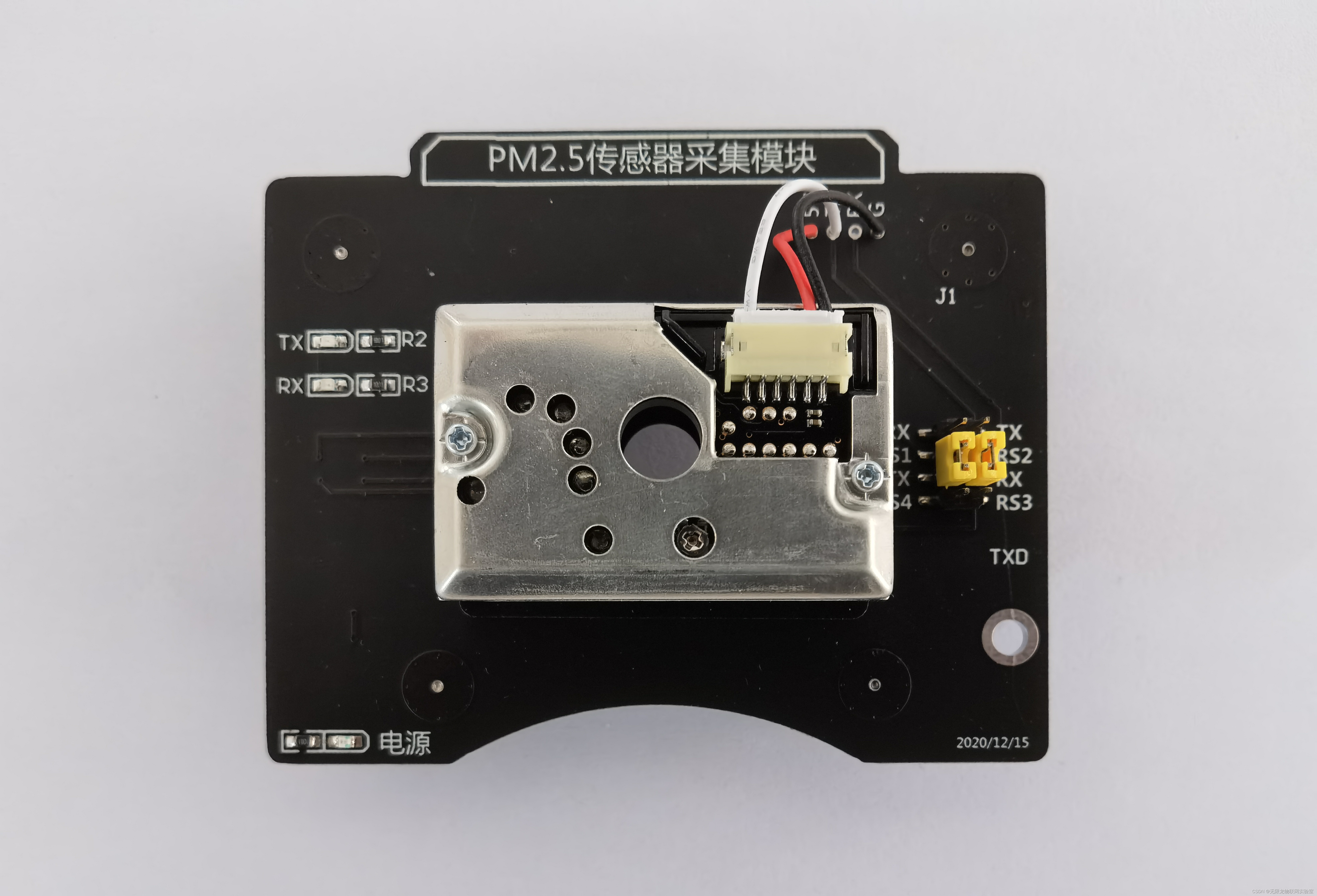

8 | PM2.5传感器 |
- 采用GP2Y1014AU0F光学灰尘传感器;
- 工作电流:20mA;
- 小粒子检出值:0.8微米;
- 灵敏度:0.5V/(0.1/mg/m3);
- 输出形式:模拟量;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/558796084a3c4e40b36bf4322e4eebb2.jpeg) |

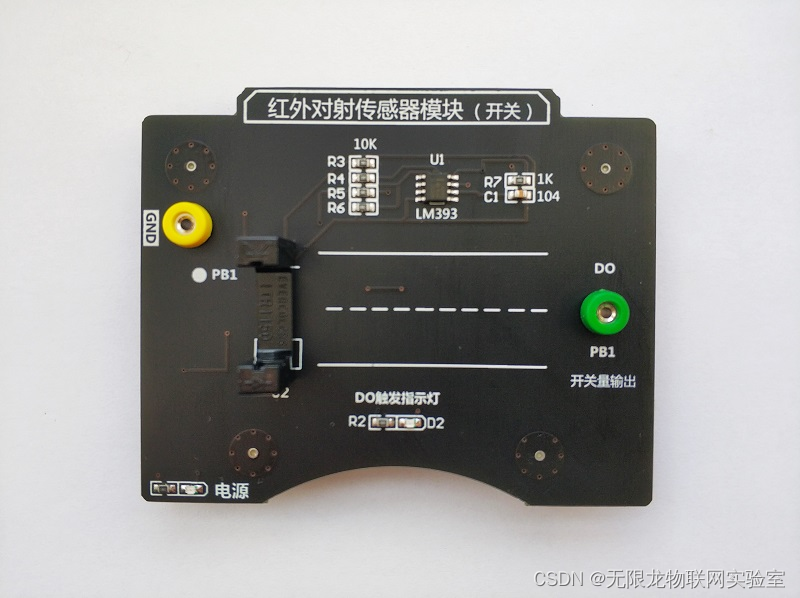

9 | 红外对射传感器 |
- 采用H2010直射型光电传感器,槽宽10mm;
- 使用宽电压LM393电压比较器,工作稳定;
- 具有信号输出指示灯,输出高电平灯灭,输出低电平灯亮;
- 输出形式:开关量;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/243c5f8d75b349738b80cb16c1ca3ed2.png) |

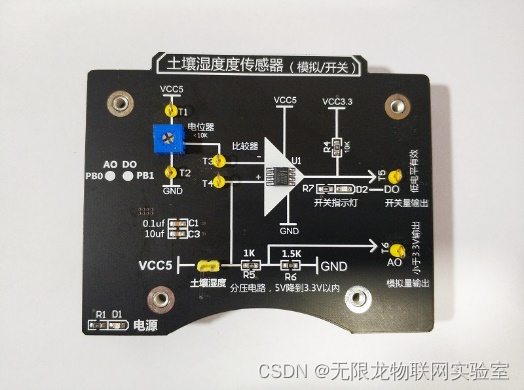

10 | 土壤湿度传感器 |
- 采用叉形设计,方便插入土壤,检测深度38mm;
- 测量参数:土壤容积含水率;
- 湿度范围:0~100%RH;
- 测量精度:±3%RH;
- 输出形式:模拟量、开关量;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/11406947a5d14485b2d290043f0d3d2b.png) |

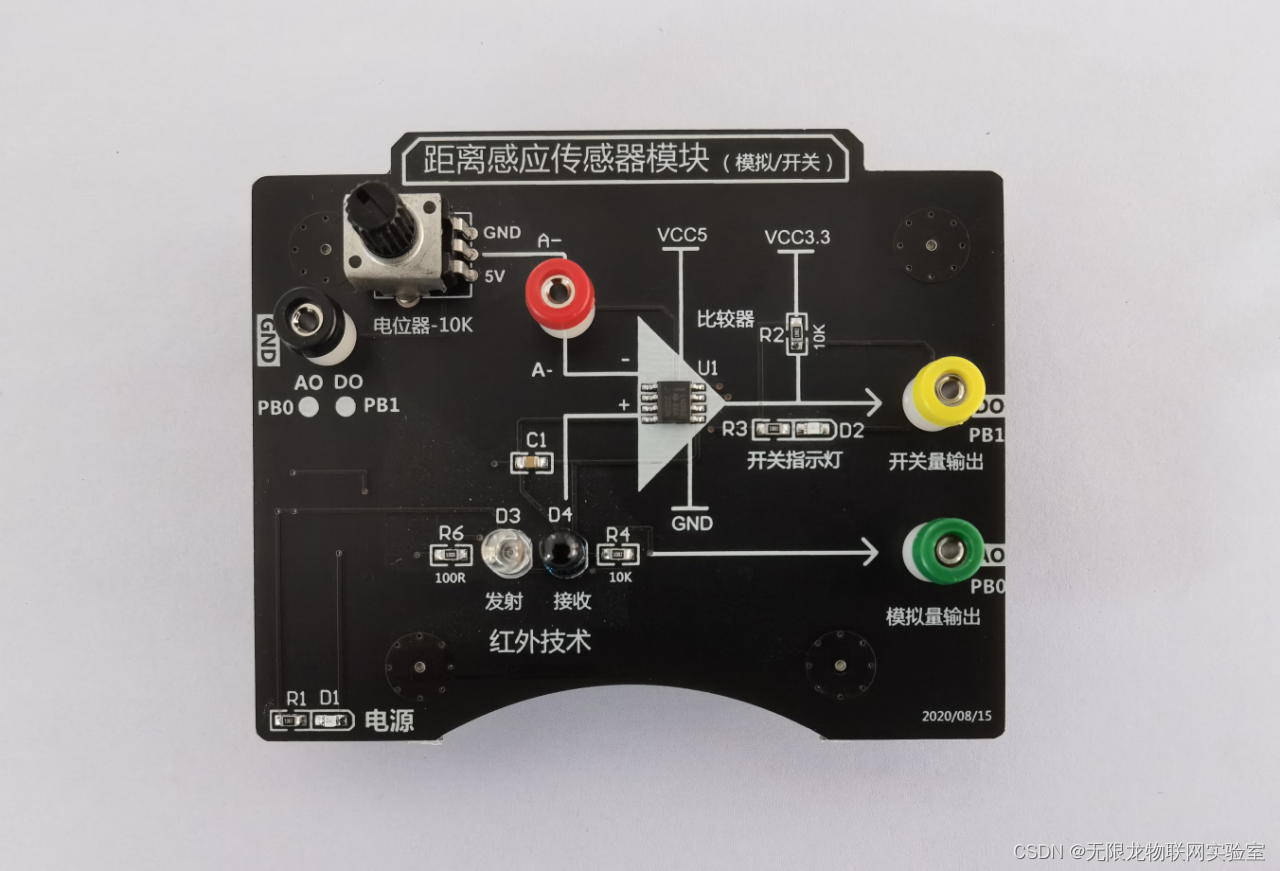

11 | 距离感应传感器 |
- 采用红外技术,波长940;
- 最大功耗:70MW;
- 输出形式:模拟量、开关量;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/2d92b9ab66ca4b6584d21f5ddbd04a1c.png) |

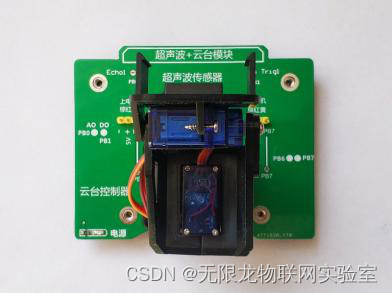

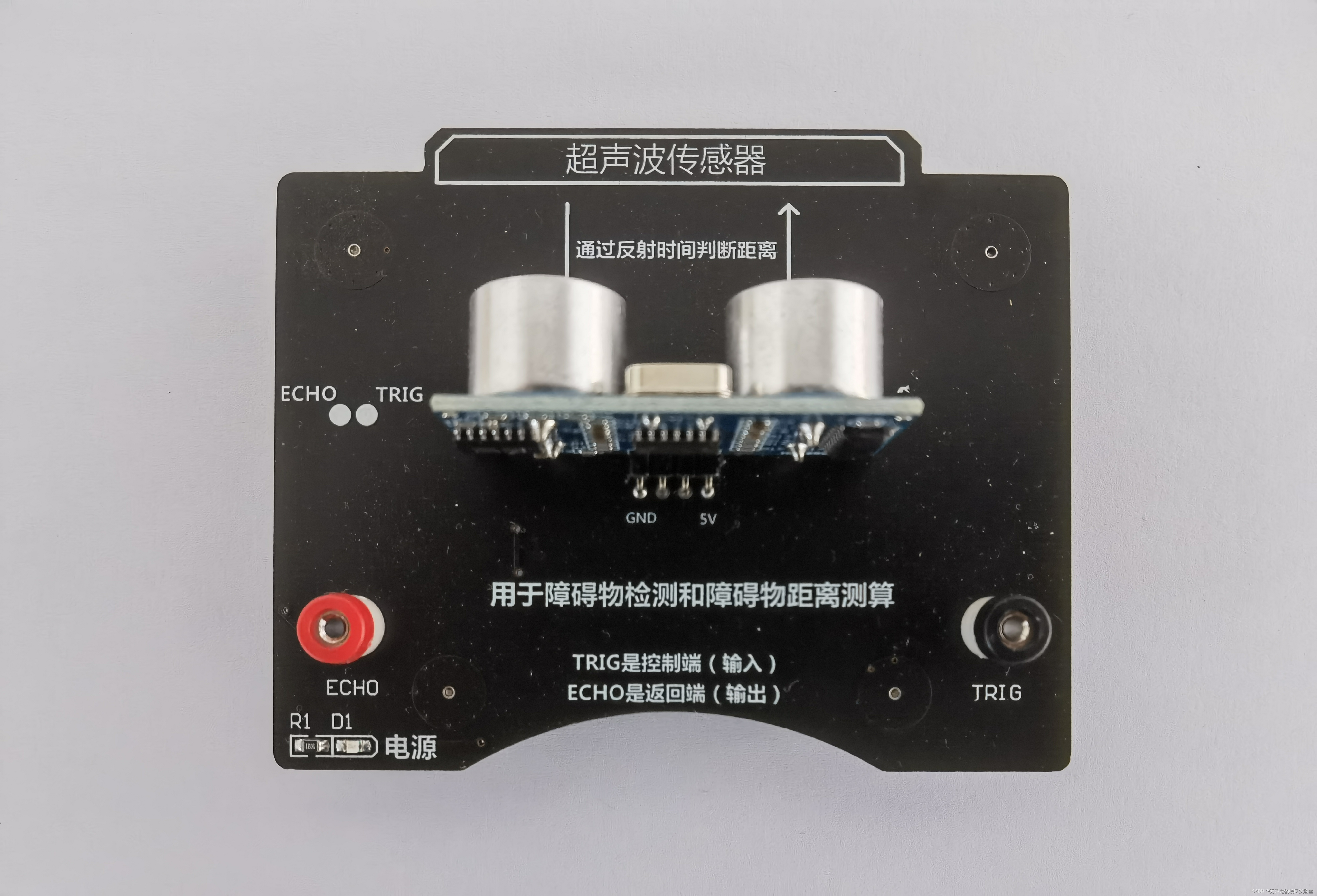

12 | 超声波传感器 |
- 采用HC-SR04超声波模块;
- 射程范围:2cm-4m;
- 输入触发信号:10Us的TTL脉冲;
- 输出形式:模拟量;
- 模块接线方式,VCC、trig(控制端)、echo(接收端)、out(空脚)、GND;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/a28a486aa75545278240aa8f5bd4bb8f.jpeg) |
13 | 三轴加速度传感器 |
- 采用MPU-6050芯片,芯片内置16bit AD转换器,16位数据输出;
- 通信方式:标准IIC通信协议;
- 陀螺仪范围:±250/500/1000/2000度/s;
- 加速度范围:±2/±4/±8/±16g;
- 输出形式:模拟量
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。

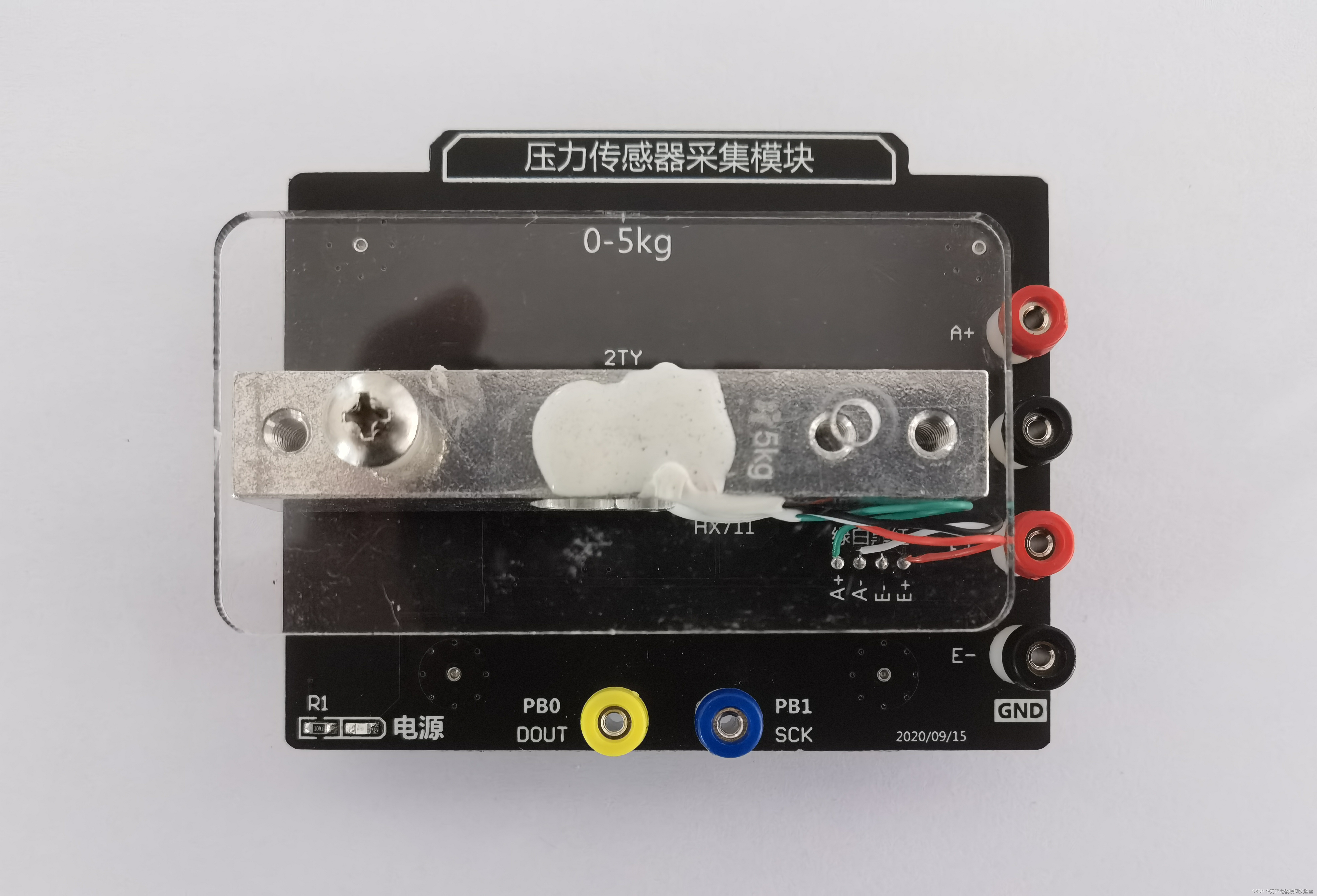

| ![](https://img-blog.csdnimg.cn/direct/1ac8abc778bb4ed7a9e33e9f07014171.png) |
14 | 重量传感器模块 (应变片) |
- 支持最大 5kg 称重测试;
- 采用 24 位高精度的 A/D 转换芯片 HX711,提供更高的测量精度;
- 提供亚克力压力面板,用于放置重物;
- 输出形式:模拟量;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/e70f723f69024f95a2c1241c0f5f309e.jpeg) |

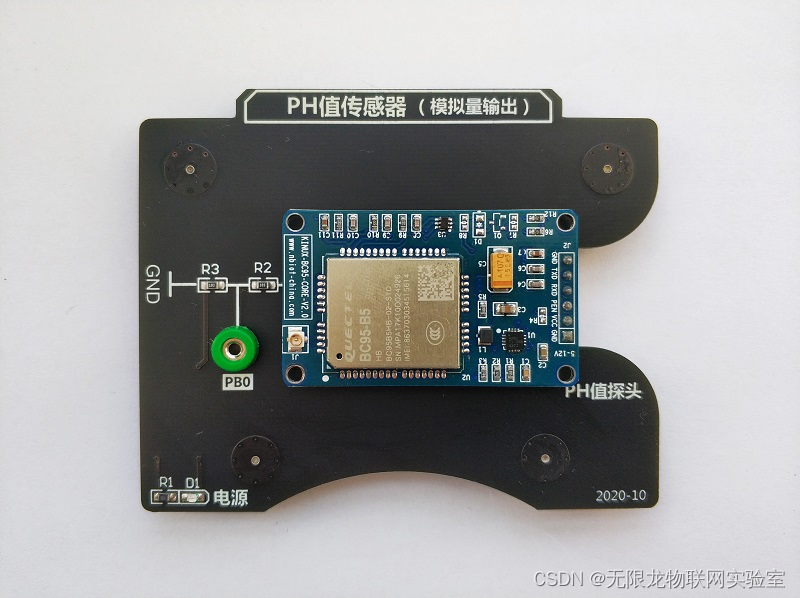

15 | PH值传感器模块 |
- 测量范围:0-14PH;
- 测量精度:±0.01PH(25℃);
- 相应时间:≤1Min;
- 传感器接口:BNC接口;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/0f1b380d9095463fb0c0a39368a8d6f1.png) |
16 | 电导率传感器 |
- 输出电压:0-3.4V;
- 测量范围:0-20ms/cm;
- 测量精度:±5%F.S.;
- 电级接口:BNC接口;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/213c342e00fd445b97696e36b37a486d.png) |
17 | 二氧化碳传感器 |
- 测量范围:0-10000ppm;
- 测量精度:±(50ppm+5%读数值);
- 输出信号:UART;
- 响应时间:<120s;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/f70c498058b04842acf777995d8a42a0.png) |

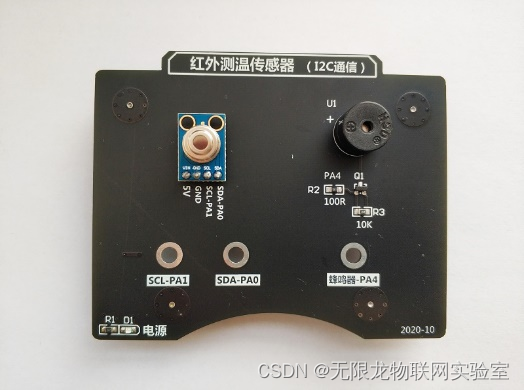

18 | 红外测温传感器 |
- 采用MLX90614集成芯片;
- 测量范围:-40-125℃;
- 测量精度:0.5℃;
- 通信方式:标准IIC通信协议;
- 接口:兼容SMbus数字接口;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/682d37b3179347c18e278e8929783c73.png) |

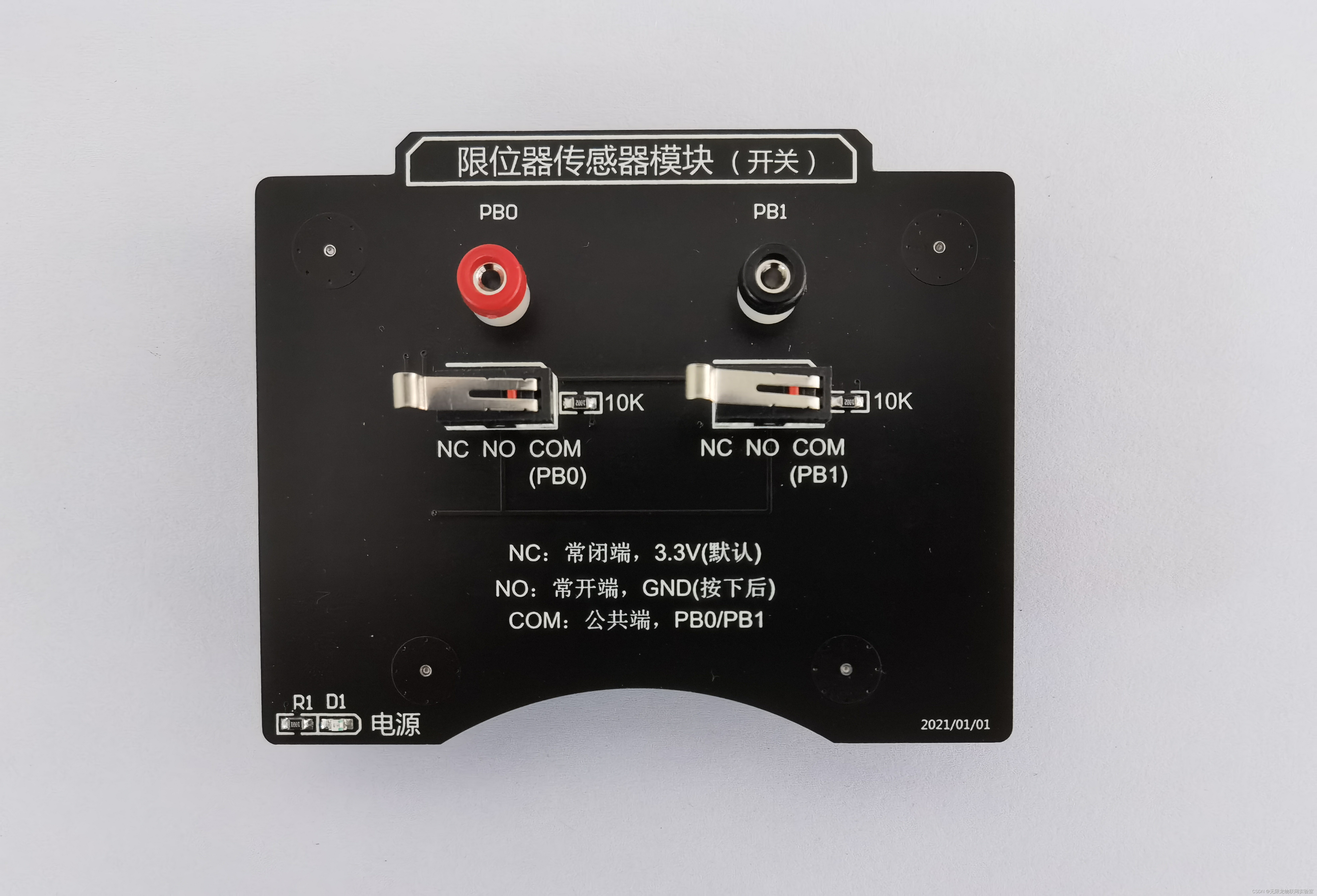

19 | 限位器传感器 |
- 采用工业生产的机械限位器,限位器被触发后可以选择高电平输出或者低电平输出形式;
- 提供双路限位器,支持外接设备控制;
- 提供NO、COM、NC三路输出端;
- 可以模拟一些工业传感器的触发采集,如红外栅栏、人体红外等;
- 输出形式:开关量;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/9f9cbdf135e94ce4b664d7f818c2bd86.jpeg) |
执行器模块 |
序号 | 名称 | 参数 | 图片 |
1 | 双路继电器执行器 |
- 采用5V控制继电器,实现双路控制开关;
- 继电器规格3A-200VAC;3A-30VDC;
- 提供NO、COM、NC三路输出端,可外接控制设备;
- 提供双路指示灯,显示继电器状态;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/e2fb0fe812734e43b43914b3af326597.png) |
2 | 舵机执行器 |
- 采用单路舵机控制器,通过对舵机的控制实现对云台的自由转动;
- 工作扭矩1.6kg/cm;
- 转动速度:0.12-0.13秒/60°;
- 采用PMW信号进行传输;
- 舵机运转角度:0-360°;
- 可通过单片机编程,实现舵机自由运转;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/e9e15bccc0a94424848b199564710667.png) |
3 | 步进电机执行器 |
- 采用4相5线步进电机马达;
- 采用UNL2003驱动,电机带减速齿轮,运行平稳;
- 步进角度:5.625×1/64;
- 电机直径:28mm;
- 精度:步进角度的 3-5%;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/6b5d8067ef9a42688d743c4bbc675624.png) |
4 | 云台控制器 |
- 采用sg90双舵机,工作机扭矩1.8kg/cm,反应速度0.1sec/60degree;
- 支持横向运动最大角度:180°;
- 支持纵向运动最大角度:95°;
- 电机引脚:橙色信号,红色正极,棕色负极;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/96cfdc2751084219b76ff3ec722b9e07.png) |
5 | 风扇执行器 |
- 提供1路直流风扇模块,提供单片机和外接电路两种控制方式;
- 工作电流:0.09-0.25A;
- 转速:2000RPM;
- 风量:2.37CFM;
- 可通过对单片机编程实现开关控制;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/8c985ae9534b417594fe701ed8c1f0ab.png) |
6 | 模拟空调执行器 |
- 模拟空调档位,提供三个档位控制;
- 与风扇节点连接,控制风扇转速;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/92445d8a3b76431cb47f22c4cab1e255.png) |
7 | 窗帘执行器 |
- 提供2相4线步进电机,推力300g;
- 提供导轨,模拟窗帘的开启和关闭动作;
- 支持按键控制电机启动;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/8111ec636b6d4469b7a375b13e7811c7.png) |
8 | LED灯光控制执行器 |
- 功率:1W;
- 亮度支持无极调节;
- 可通过对单片机编程实现开关控制
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/14b90cae25ac4501a48f0027439fd863.png) |
9 | 水泵执行器 |
- 空载电流:0.6A;
- 吸程:1.8M;
- 扬程:5M;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/425d41a44108492b9f5f438e6c661588.png) |
10 | 喷雾执行器 |
- 空载电流:300mA;
- 频率:110Khz;
- 功率:2W;
- 主体材质:压电陶瓷环;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/c3fbbe0ceb744e3a8e258c3e1b1f2a4d.png) |
11 | 智能语音播报模块 |
- 提供3W/4Ω语音播报喇叭;
- 支持MP3、WAV解码格式;
- 支持采样率(Khz):8/11.025/12/16/22.05/24/32/44.1/48;
- 板载32Mbit(4MByte)flash存储,可通过USB连接更新音频文件;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/ea8c7561e26543c29122d3ce37119d71.png) |
12 | 按键采集模块 |
- 提供4路按键和4路按键指示灯;
- 采用矩阵式和按键式按键布局,满足学生练习单片机或者外部控制输入方面的实验;
- 提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/92b70f4c3c5540458579dd726132a5e8.png) |
13 | LED/RGB/按键/可调电阻/蜂鸣器综合模块 |
- 提供2路RGB灯光、1路蜂鸣器、三路按键以及1路可调电阻;
- 综合实验模块,支持 RGB 灯光控制、蜂鸣器报警、电阻调节、按键模拟等实训实验;
- 支持外接跳线,便于拓展;提供“通用平台”弹性探针接触点,用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针,用于搭积木形式教学。
| ![](https://img-blog.csdnimg.cn/direct/0638d19421634a44921bf34ad328cd0a.png) |
智能巡线小车套件 |
序号 | 名称 | 参数 | 图片 |
1 | 智能四驱小车 |
- 采用4个独立的减速电机控制,型号GA12-N20 ,额定负载200g.cm;
- 板载7.4V大容量锂电池,电池容量3000 mA,带有电源开关和电池保护功能,并集成电量显示模组,实时显示电池电量;
- 小车主板(车身)表面集成24路弹性插针接触点,支持搭积木教学形式,可通过磁吸连接方式与不同的模块进行连接,实现不同功能;
- 提供小车处理器模块,采用STM32F103C8T6处理器芯片,可与小车主板进行磁吸连接;
- 提供三种不同运动模式硬件,通过与小车主板底部集成的10路ACC智能寻迹接口和磁吸接触点进行连接,可实现红外避障自动驾驶、红外巡线自动驾驶及磁性巡线自动驾驶三种功能;
- 支持云端及上微机软件端控制;
| ![](https://img-blog.csdnimg.cn/direct/d9fcc147441e48a4a58729832d9cc274.png) |
2 | 小车嵌入式处理器 |
- 采用STM32F103C8T6处理器芯片,支持程序下载及修改,可进行二次开发;
- 提供485选择端和BOOT0插针;
- 提供1路复位按键;
- 提供TX1、RX1、TX3、RX3四路数据收发指示灯;
| ![](https://img-blog.csdnimg.cn/direct/8387dd7fc4064d0bb0211de197661997.png) |
3 | 自动驾驶碰撞预警 传感器 |
- 采用模块化设计,支持与智能小车进行磁吸连接,方便拆卸;
- 提供4路独立的红外收发探头,可从4个不同方向进行避障,减少死角;
- 灵敏度可调,通过电位器调节,可设置水平方向2-30cm感应距离;
- 提供左右双路避障指示灯,当检测到障碍物时,避障指示灯亮起,小车反向转动;
- 使用宽电压LM393电压比较器,工作稳定;
| ![](https://img-blog.csdnimg.cn/direct/326151c029b34e8e85ade18b43f08884.png) |
4 | 自动驾驶红外巡线 传感器 |
- 采用模块化设计,支持与智能小车进行磁吸连接,方便拆卸;
- 提供4路独立的TCRT5000光电传感器模组,探测面积更大,保障循迹行驶;
- 灵敏度可调,通过电位器调节,可设置距地面1mm-8mm感应距离;
- 每个TCRT5000光电传感器模组对应1路状态指示灯,当传感器被触发时,指示灯熄灭;
| ![](https://img-blog.csdnimg.cn/direct/eab239d5a66445cc85df365d4b88e0e0.png) |
5 | 自动驾驶磁性巡线 传感器 |
- 采用模块化设计,支持与智能小车进行磁吸连接,方便拆卸;
- 提供4路独立的电感元件及1路电位调节器,可调节电磁感应灵敏度,电感容量10uH;
- 提供3路独立的红外收发探头及1路电位调节器,可调节红外感应距离;
- 提供6路传感器状态指示灯,实时显示传感器触发状态;
- 使用宽电压LM393电压比较器,工作稳定;
| ![](https://img-blog.csdnimg.cn/direct/6ac4ef162b0c4966af0d8316b53d9a4b.png) |
6 | 人工智能摄像采集器 |
- 采用人工智能AI核心模组,内置常用算法模型,支持多达48个GPIO和16个专用IO接口;
- 提供2.4寸LCD显示屏,分辨率240*320,接口24PIN;
- 提供1路200万高清摄像头模组,支持最大1632*1232分辨率;
- 支持拓展TF卡;
- 通过编程算法可进行车牌识别、实时画面显示及图像识别等功能;
| ![](https://img-blog.csdnimg.cn/direct/93183e28c70b4860ae98a3006dade5e3.png) |
7 | LED红绿灯模拟器 |
- 工作电压:5V;
- 提供红黄绿3路LED灯,与智能小车配合使用,可实现可模拟红绿灯功能:红灯停,绿灯行;
- 集成数码管,实时显示红绿灯倒计时;
- 通过对单片机编程,可实现灯光顺序、时间控制及倒计时等功能;
| ![](https://img-blog.csdnimg.cn/direct/7b575ee337eb409799716c3683d8dfc4.png) |
8 | 远程遥控模块 |
- 模拟遥控器功能,提供4路限位器和2路按键档位,可对每路按键档位进行编程控制,实现前后左右的运行控制;
- 提供P/R/N/D四路档位运行指示灯,当处在对应档位时,指示灯亮起;
- 可连接ZigBee、WIFI、蓝牙等无线通讯模块,可进行远程控制;
| ![](https://img-blog.csdnimg.cn/direct/880820802e16479cbf9466d9823118af.png) |
嵌入式开发平台 |
序号 | 名称 | 参数 | 图片 |
1 | 嵌入式开发主板 | ①嵌入式核心主板:
- 核心板芯片:三星Exynos 4412(Cortex-A9四核架构),处理器主频:1.5Ghz,内置高性能4核A9 ARM架构,配备Mali-400 GPU;支持 2D/3D图形加速;内部MFC支持 MPEG2/4、H.263、H.264等的编解码和VC1的解码,
- 支持32KB*4 I/D一级缓存,1MB二级缓存,支持单通道32位数据总线,高达800MHz工作频率的LPDDR2/3,LVDDR3(Low Voltage DDR3),DDR3,支持3.3V的IO电平,DDR3内存:1GB,存储:8GB eMMC,用户按键:4按键,JTAG接口:标准JTAG接口,GPIO扩展接口: 36针可编程GPIO接口;
- 外接板资源:可接zigbee模块、蓝牙模块、wifi模块等模块;
- 系统软件:Android或Linux系统,采用一键切换系统方式,方便后面学生或老师更换系统;
- 资料:提供实验指导书;含Android/Linux开发源码、配套软件开发环境、实验例程配套源码工程等文件;硬件接口开放,硬件电路及原理图,软件代码开源,提供实验指导书和U盘资料。
②人机交换单元:
- 触摸屏:主要用于嵌入式核心主板,触摸屏采用7寸电容触摸屏,支持多点触摸,分辨率为:800*480;
- 视频输出:支持HDMI高清接口;
③外部接口驱动单元:
- 包含2个RS232串口、1个RS485串口、2路SPI总线接口、5路USB Host接口、数字RGB LCD接口、标准Mipi LCD接口、标准SIM卡接口、标准TF卡接口,最大支持256GB、自适应10M/100M/1000M以太网接口、I2S 2.1声道音频接口;
| ![](https://img-blog.csdnimg.cn/direct/98721a3aee7d45a39f34372662f23989.png) |
虚拟仪器模块(平台内置) |
序号 | 名称 | 参数 | 图片 |
1 | 多功能虚拟仪器 |
- 示波器和微功耗数据分析模块为平台内置,无需单独连接电源线和数据线,开启即可使用;
- 50M实时采样率,20M带宽,2通道;
- 提供GPIO接口,自带PWM输出;
- 8位~13位垂直分辨率;
- 支持72小时上位机无纸记录仪功能;
- 支持过程录制存档和回放,支持波形图片导入与实时波形对比参考;
- 支持各种电流钳和其他物理量自定义探头;
- 支持RS232,RS485,RS422,I²C和CAN,SPI解码,支持波形多点测量;
- 支持数据缓冲区预览和鼠标滚轮操作;
- 测量量历史变化趋势统计和分析功能;
- 集成Pass/Fail检测功能;
- 支持频谱分析和频率响应曲线测绘;
- 配套PC端专业示波器软件,支持数据标准、自动测量、多点测量、设置通道、波形记录与回放、触发等多种功能;
| ![](https://img-blog.csdnimg.cn/direct/774c05d8b7574cdeb3b1b907794663fc.png) |
云平台 |
序号 | 名称 | 参数 | 图片 |

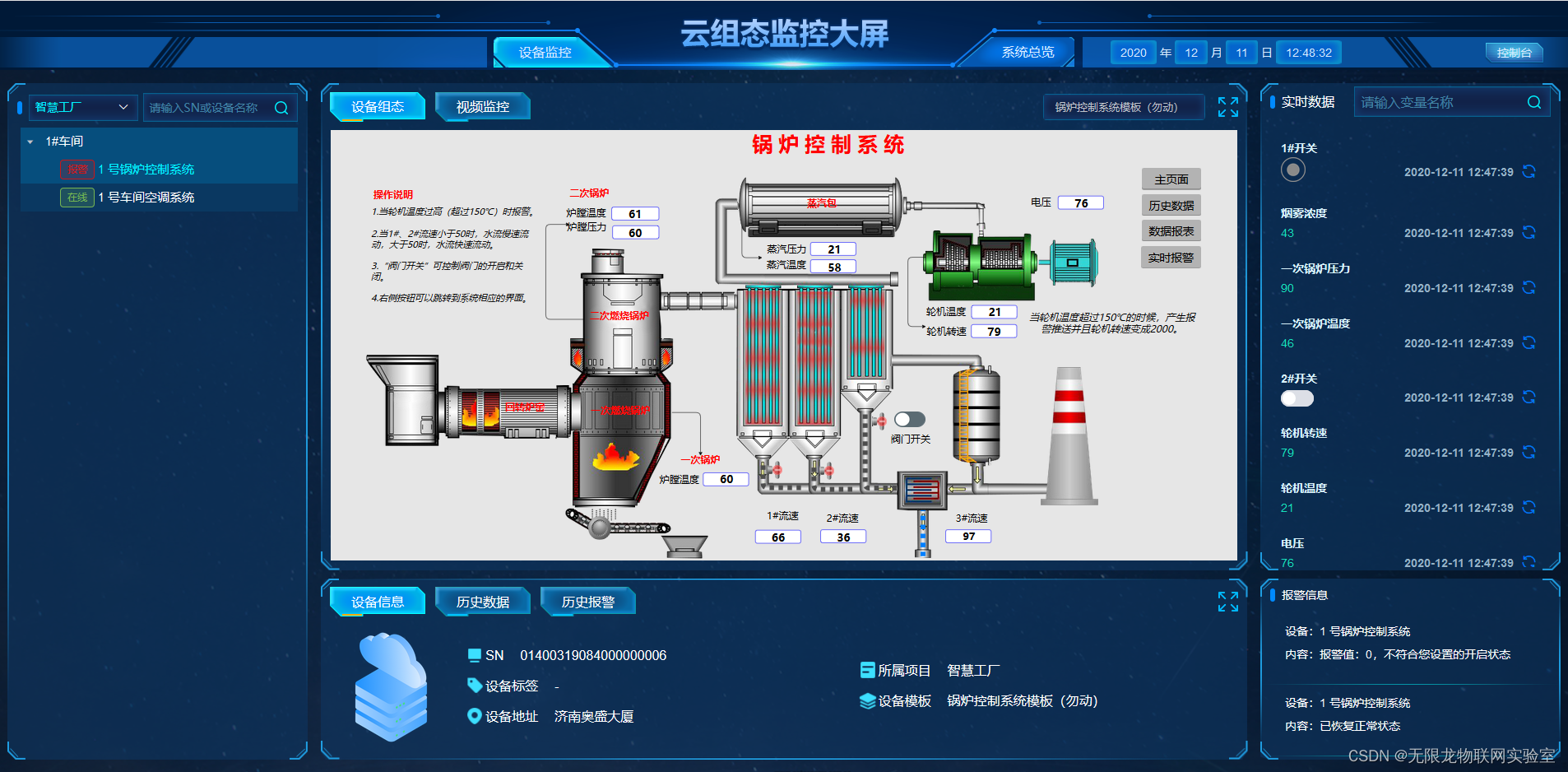

1 | 公有云平台 |
- 支持传统工业上云:可通过多种通讯方式,如: 5G(NB-IOT)、4G、GPRS(2.5G)、 Lora、 WiFi等,将工业上传统硬件(包括教学传感器模块)接入云端,实现对工业生产环境数据的全面监控;
- Modbus协议:采用工业上常用的Modbus协议,可将工业级别传感器完全移植到教学实践中,并提供源代码,让学生更快的与社会接轨;
- 可以通过wifi、4g、nb-iot无线模块,将传感器数据直接采集到云端显示;
- 支持云组态设置;
- 支持手机接收传感器报警信息;
- 支持微信小程序显示组态内容,及控制设备等功能;
| ![](https://img-blog.csdnimg.cn/direct/a7b9edeb39e349cea71b5539151266c5.png) |
NewIOT物联网综合实验平台配置清单:
- (标配)NewIOT物联网通用实验平台(1台);
- (标配)基础实验模块:ZigBee网关模块(1个)、ZigBee节点模块(3个)、WIFI模块(1个)、4G模块(1个)、蓝牙通信模块(2个)、LoRa通信模块(2个)、NB-IOT通信模块(1个)、STM32单片机模块(4个);
- (标配)传感器/执行器模块:温湿度、光照、霍尔、人体红外、气体、红外对射、重量、双路继电器、风扇执行器、LED灯光控制模块10种配套模组;
- (选配)其他单片机模块:CC2530单片机模块(2个)、Arduino UNO处理器模块(1个)及以上模块的相关传感器采集、数据通信、传输源码和相关教学资源等;
- (选配)其他传感器模块:火焰、气体压力、PM2.5、土壤湿度、距离感应、超声波、三轴加速度、PH值、电导率、二氧化碳、红外测温等;
- (选配)其他执行器模块:步进电机、云台控制、模拟空调执行器、窗帘执行器、LED灯光控制执行器、水泵执行器、喷雾执行器等;
- (选配)其他实验模块:智能语音播报模块、按键采集模块、综合实验模块、嵌入式开发主板、虚拟仪器模组、集成调试底板、485转接底版、摄像网关模块、摄像云台(带摄像头)、RGB 综合实验模块、4-20Ma转接模块等;
- (选配)演示设备:智能平衡小车、智能四轮小车、小型无人机、小型机械臂、小型履带车等;(以上设备均支持模块间积木式连接通信)
- (选配)RFID射频识别模块:125K(LF低频读卡器)、13.56M(HF高频读卡器)、900M(UHF超高频读卡器)、2.4G(有源RFID)、NFC 读卡器、条码采集模块等,射频识别技术,提供源码、DEMO例程、智能门禁、智慧仓储、智慧物流等场景应用演示软件;
- (选配)工业云平台:可通过多种无线通讯方式上云,如: 5G(NB-IOT)、4G、GSM(2.5G)、 LoRa、 WiFi等,可将工业上传统硬件(包括教学传感器模块)接入云端,实现对工业生产环境数据的全面监控;支持云组态设置;支持手机接收传感器报警信息;支持微信小程序显示组态内容,及控制设备等功能。
免责声明
本手册信息仅供用户参考使用,对于所作修改,恕不另行通知。
天津市北辰区无限龙教学仪器设备销售中心
地址:天津市北辰区京津公路1号天辰科技园
电话:15822415460
邮箱:78848786@qq.com
