飞跨电容型NPC逆变器仿真（SPWM）
仿真包含FCNPC拓扑、LCL滤波器、三相纯阻性负载构成主电路。

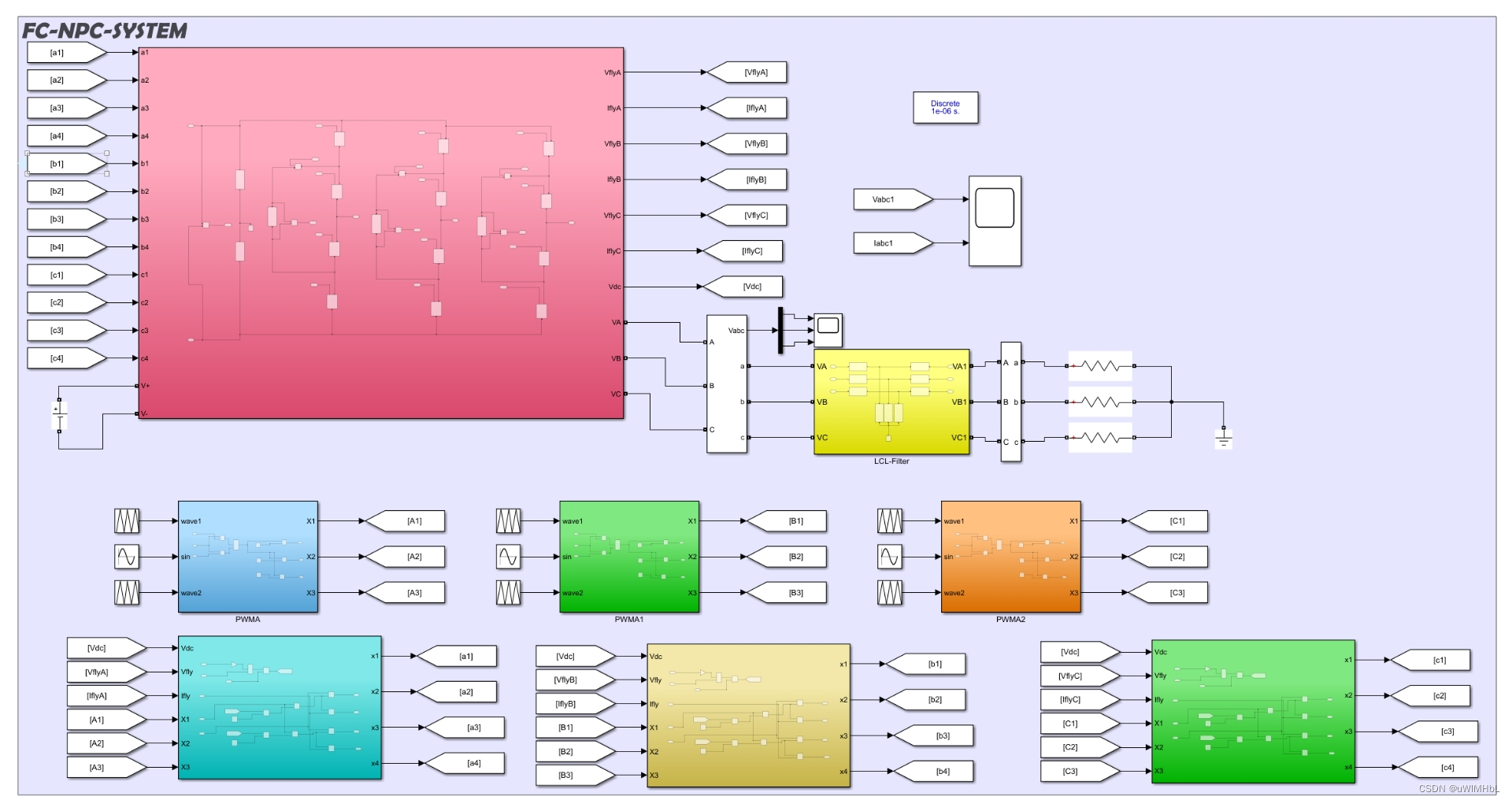

采用SPWM，设计电容平衡模块，构成FCNPC逆变仿真系统。

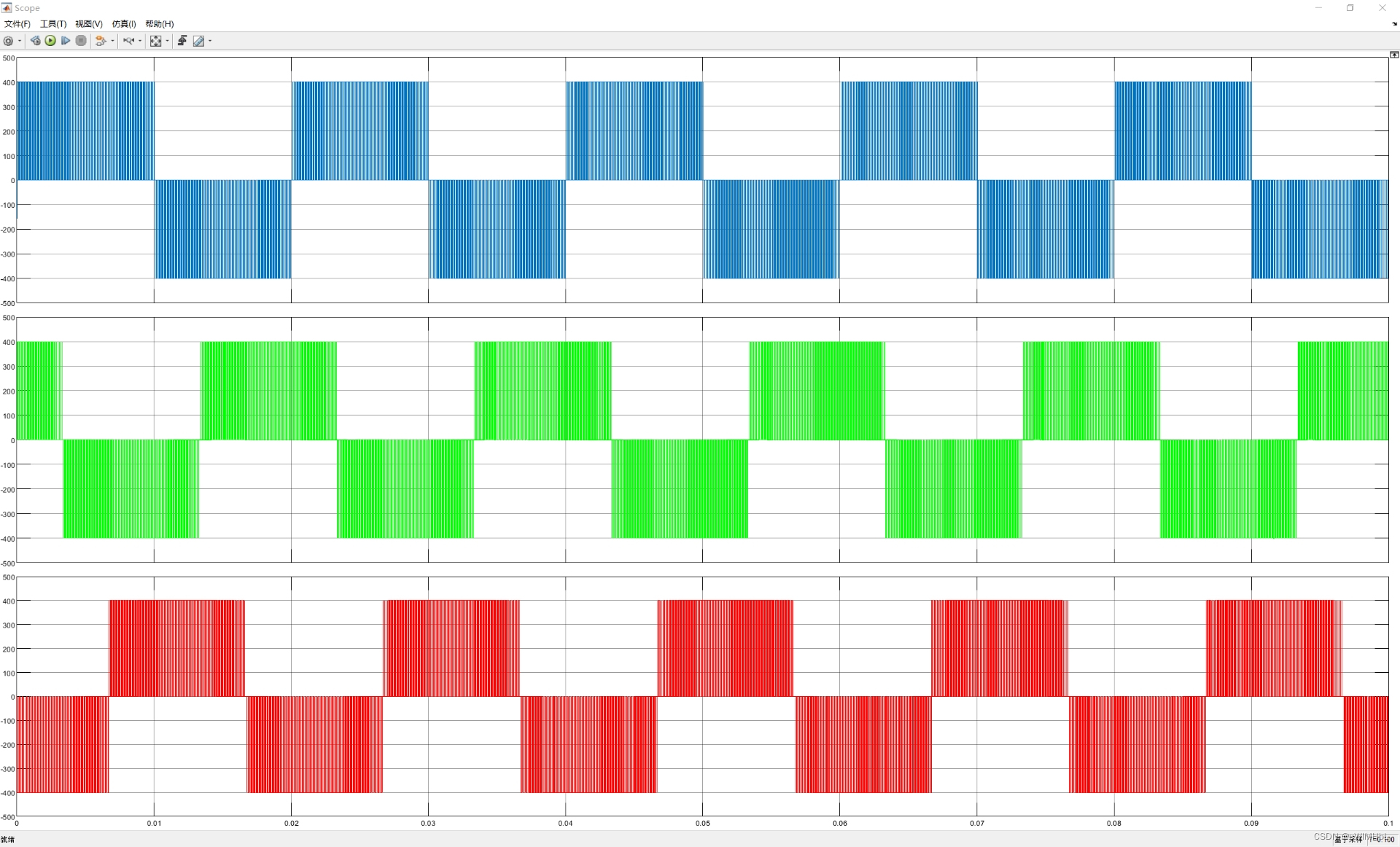

可以得到逆变器输出的三电平相电压波形，五电平线电压波形，以及滤波后产生对称三相电压，电流波形。

飞跨电容型NPC逆变器仿真（SPWM）

引言电力电子技术在现代工业和生活中扮演着至关重要的角色。随着能源需求的增加和对能源效率的要求日益提高，电力电子设备的研发也变得越来越重要。在这方面，逆变器是一种被广泛应用的电力电子设备，用于将直流电转换为交流电。本文将重点介绍飞跨电容型NPC逆变器的仿真研究，通过采用SPWM调制技术、设计电容平衡模块构成的FCNPC逆变仿真系统，可以得到逆变器输出的三电平相电压波形、五电平线电压波形以及滤波后产生的对称三相电压和电流波形。
飞跨电容型NPC逆变器的工作原理飞跨电容型NPC（Neutral Point Clamped）逆变器是一种多电平逆变器，具有较低的谐波失真和较高的电能质量。它的主要特点是使用了中性点电压的调制，通过高低电平的切换来实现输出电压的多级控制。相较于传统的两电平逆变器，飞跨电容型NPC逆变器可以达到更高的输出电压质量。

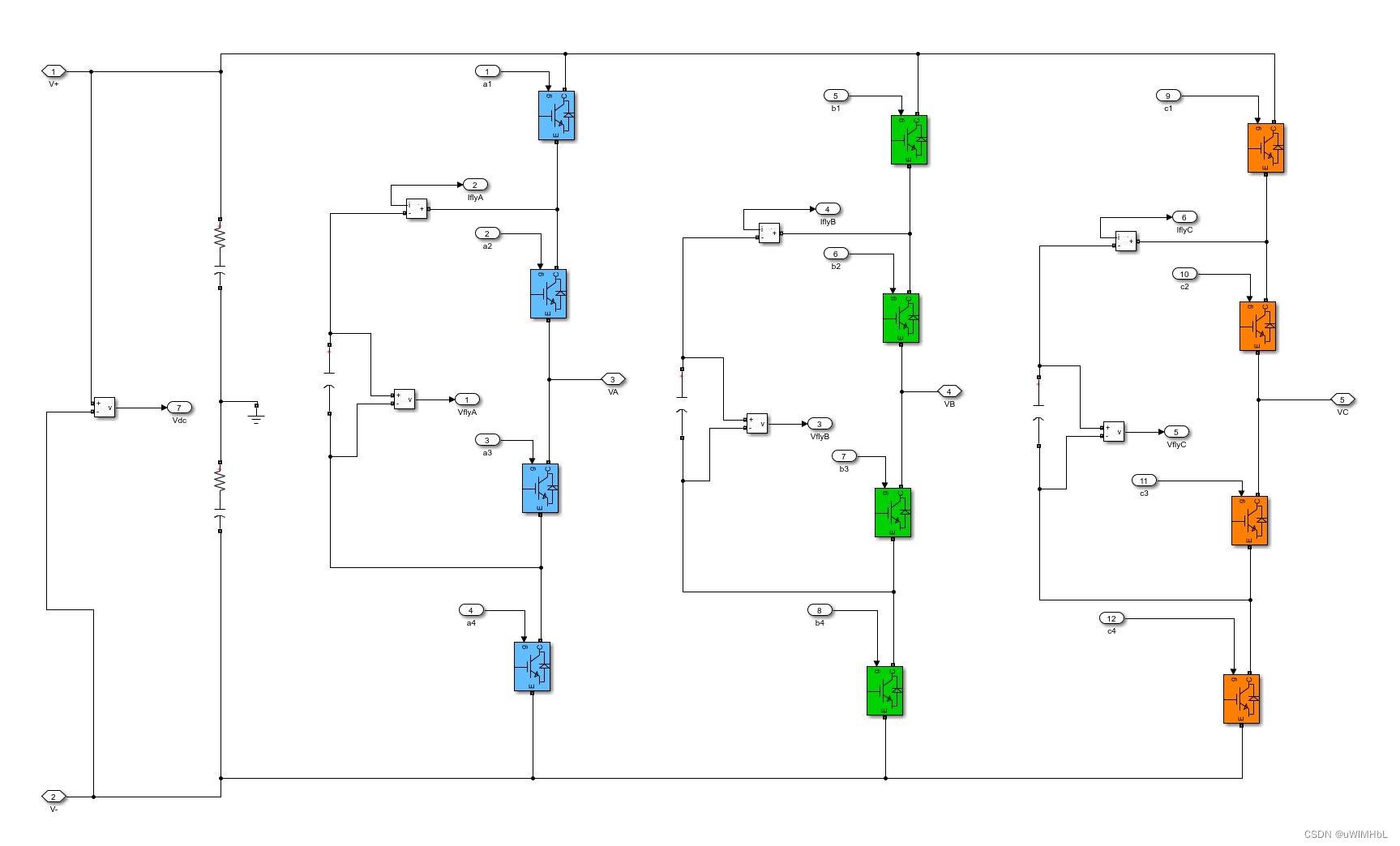

FCNPC逆变器的构成 FCNPC逆变器由FCNPC拓扑、LCL滤波器和三相纯阻性负载构成主电路。FCNPC拓扑是一种常用于多电平逆变器的电路拓扑，通过多个电容和开关器件的组合，可以实现对输出电压的精确控制。LCL滤波器用于抑制逆变器输出电压中的高频谐波成分，保证输出电压的纯度。三相纯阻性负载作为被控对象，能够反映逆变器输出电压和电流的波形特性。
SPWM调制技术及电容平衡模块设计 SPWM调制技术是一种常用的逆变器调制技术，通过调整PWM波的占空比和频率，可以实现对输出电压的精确控制。在FCNPC逆变仿真系统中，还需要设计电容平衡模块，用于平衡电容电压，确保逆变器稳定工作。电容平衡模块的设计需要考虑电容之间的电压差和电流分布，以实现最佳的电容平衡效果。

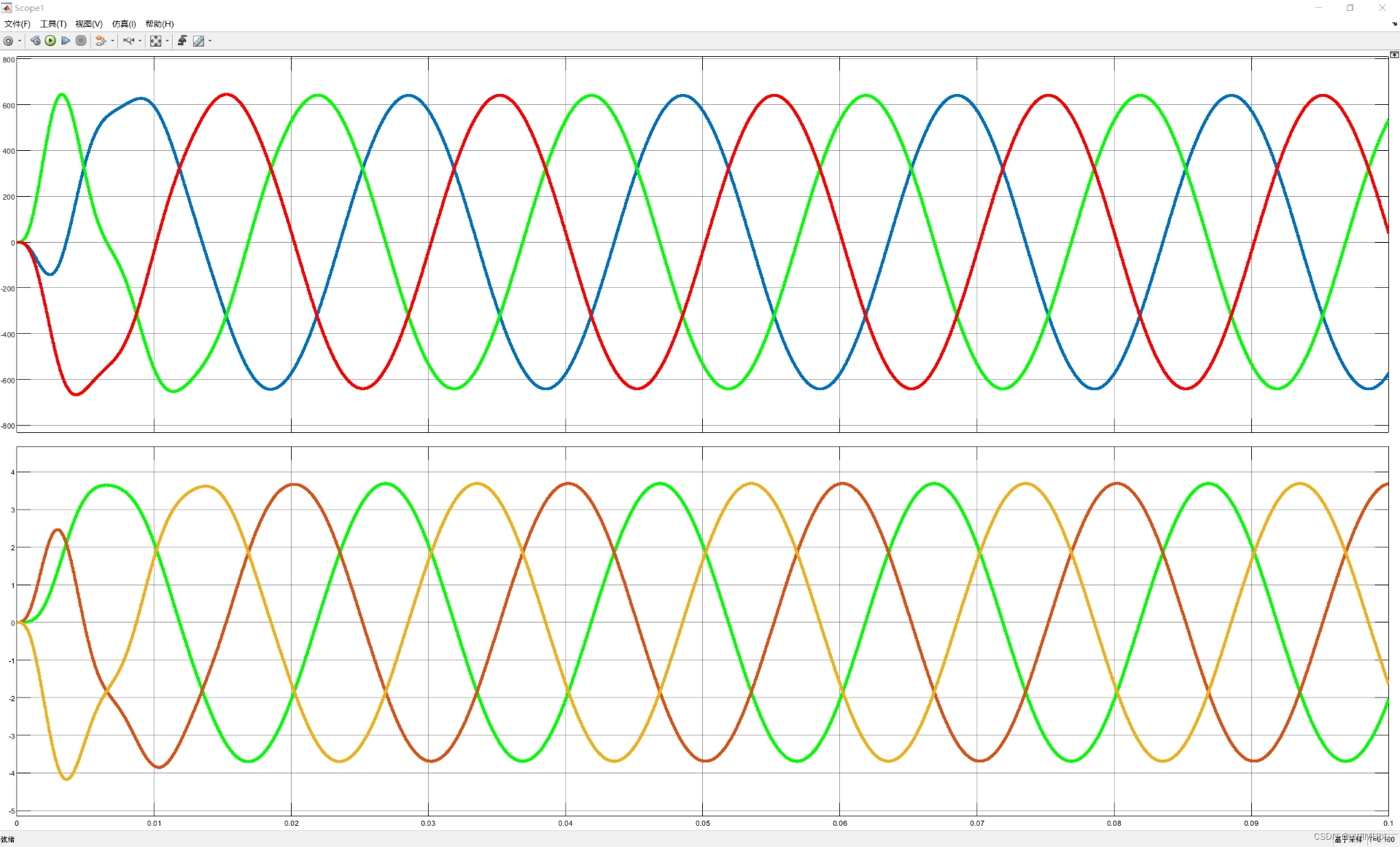

仿真结果与分析通过对飞跨电容型NPC逆变器仿真系统的建模和仿真，可以得到逆变器输出的三电平相电压波形和五电平线电压波形。同时，经过LCL滤波器的滤波作用，可以得到对称的三相电压和电流波形。通过对仿真结果的分析，可以评估逆变器的性能和电能质量指标，同时对系统参数进行优化。
结论本文以飞跨电容型NPC逆变器为研究对象，通过仿真方法分析了其工作原理和性能特点。通过SPWM调制技术和电容平衡模块的设计，可以实现对逆变器输出电压的精确控制和电容平衡。通过仿真结果的分析，可以评估逆变器的性能和电能质量指标，为实际应用提供了理论依据和设计参考。
