隔离飞跨电容器多电平转换器的工作模式

隔离飞跨电容器多电平反激转换器 (FCMFC) 拓扑采用隔离飞跨电容器进行高增益 DC-DC 功率转换，同时保持初级-次级隔离并提高传统反激变压器电路的效率和能力。三个转换器（一个作为控制的反激式转换器、一个三电平 FCMFC 和一个四电平 FCMFC）经过设计和测试，以展示这种新拓扑的增益和效率优势。 FCMFC 原型比使用相同市售变压器的反激式设计实现了更高的增益和效率。

图 1 显示了 FCMFC 基本的形式。本系列的第 1 部分已经讨论了该转换器的介绍，重点是设计和比较。

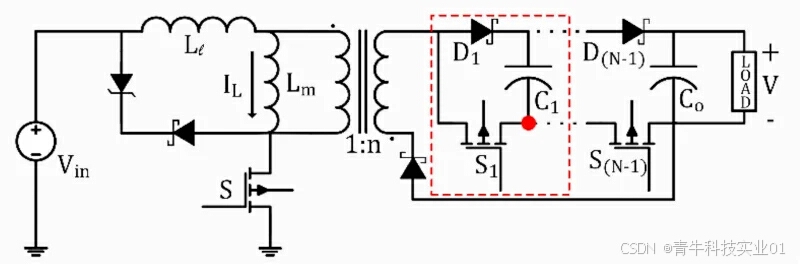

图1 。飞跨电容多电平反激变换器的一般形式。图片由IEEE Open Journal of Power Electronics提供

转换器操作

开关状态和电压增益

FCMFC 的操作如图 2、3 和 4 所示。对于更别的器件，操作是相同的，即使这是简单的 FCMFC，具有 N = 3（或 N3）个电压级别（2 个电容器：1 个悬空和1 个输出）。对于每个飞跨电容器，更别的器件添加了两种开关状态：一种用于对磁化电感充电 ，另一种用于向附加飞跨电容器放电。主MOSFET 控制 FCMFC 的开关速率。

当 S 接通时，双绕电感器的磁化电感将为 DT 充电，如图 2 所示，其中 D 是输入开关的 S 占空比，Ts 是其开关周期，是其开关频率的倒数。此时插入的二极管 D3 可防止通过 FET 的体二极管进行二次导通。
