本文讨论了如何在 OpticStudio 中对点扩散函数进行建模和解释。使用的分析特征是 Spot Diagram、FFT PSF 和 Huygens PSF。将讨论每种工具的优点，以及用于最准确分析的有用特征设置。

介绍

光学系统的点扩散函数 （PSF） 是单个点光源产生的辐照度分布。（望远镜拍摄遥远恒星的图像就是一个很好的例子。尽管源可能是一个点，但图像不是。有两个主要原因：首先系统中的像差会将图像传播到有限的区域；其次衍射效果也会扩散图像，即使在没有像差的系统中也是如此。

OpticStudio 有三种基本类型的 PSF 计算：几何（无衍射）点列图、基于衍射的 FFT 和 Huygens PSF。本文将讨论基本理论，并就正确使用每种类型的 PSF 提供一些指导。

点列图

OpticStudio 中最基本的分析功能之一是点列图。此功能从物空间中的单视场点发射许多光线，通过光学系统追迹所有光线，并绘制所有光线相对于某个公共参考的 （x，y） 坐标。因此，点列图本身就可以看作一个几何 PSF。

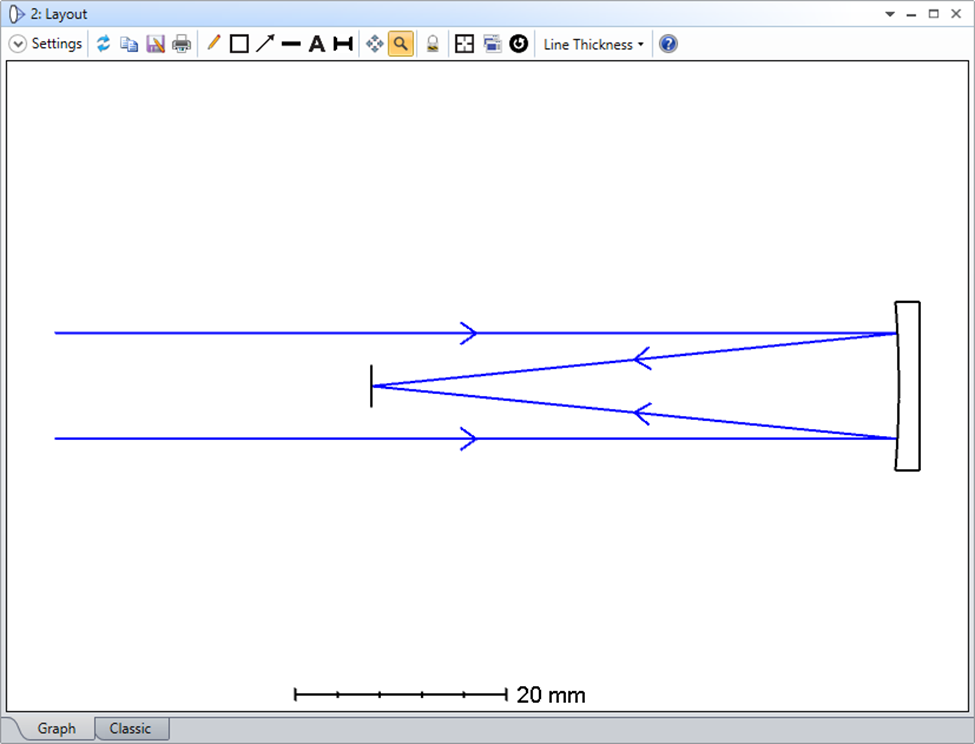

这里使用的示例光学系统是一个焦距为 50 mm 的单抛物面 F/5 反射镜，物位于无穷远处。该系统是一个简化的牛顿望远镜，包含的示例文件为 PSF_Newtonian.ZMX。以下是光学系统的外观：

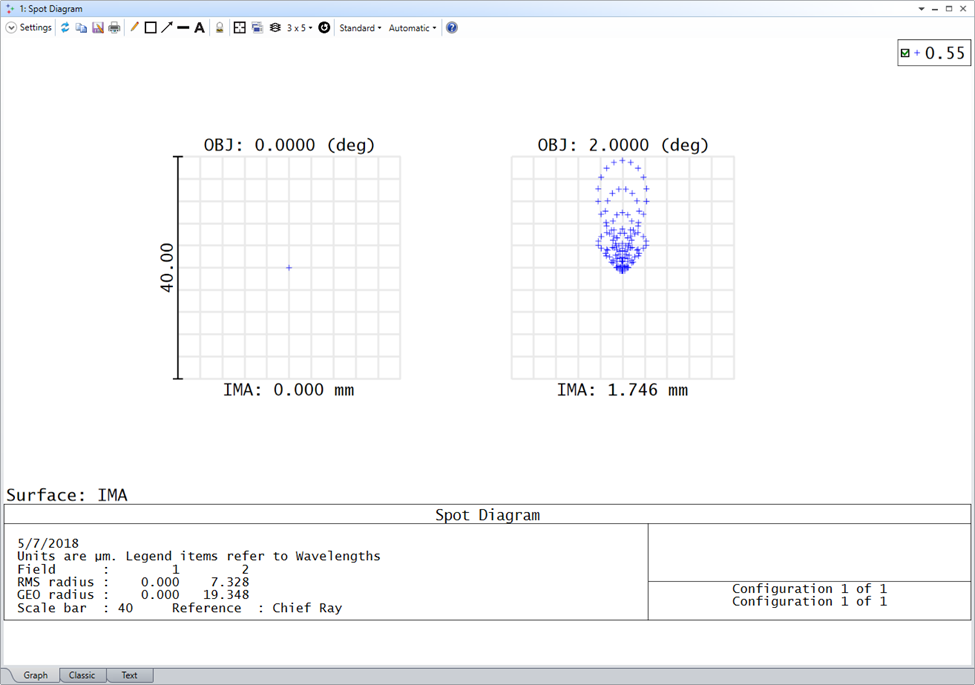

两个视场点（一个在轴上，另一个呈 2 度角）的点列图如下所示。

请注意，点列图是光线落点的集合，每个点表示一条光线。光线之间没有相互作用或干扰。点列图在显示望远镜的几何或光线像差的影响方面非常有效。离轴几何 PSF 清楚地显示了系统的彗差和像散。然而在轴上，点列图预测了完美的成像。但这是否准确代表了光学系统的性能？为了回答点列图结果的这个问题，我们需要将点列分布与衍射极限响应进行比较。

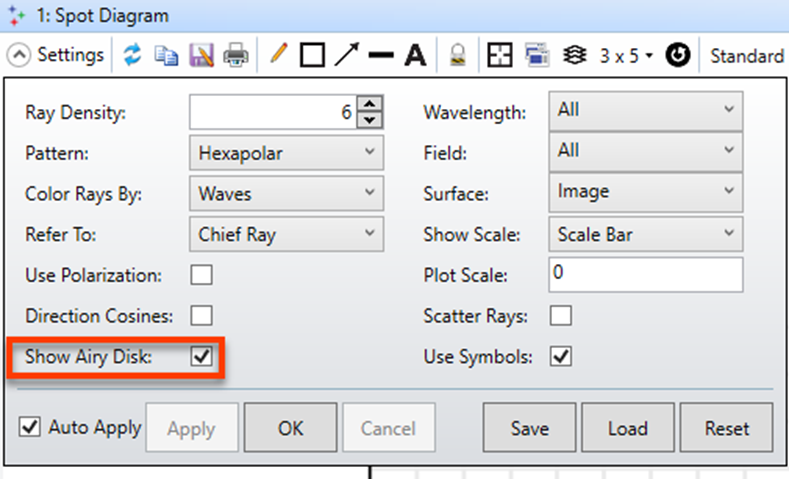

将几何像差与衍射极限进行比较的一种快速方法是在点列图中添加艾里斑参考椭圆。打开 设置 并选择 显示 Airy Disk。

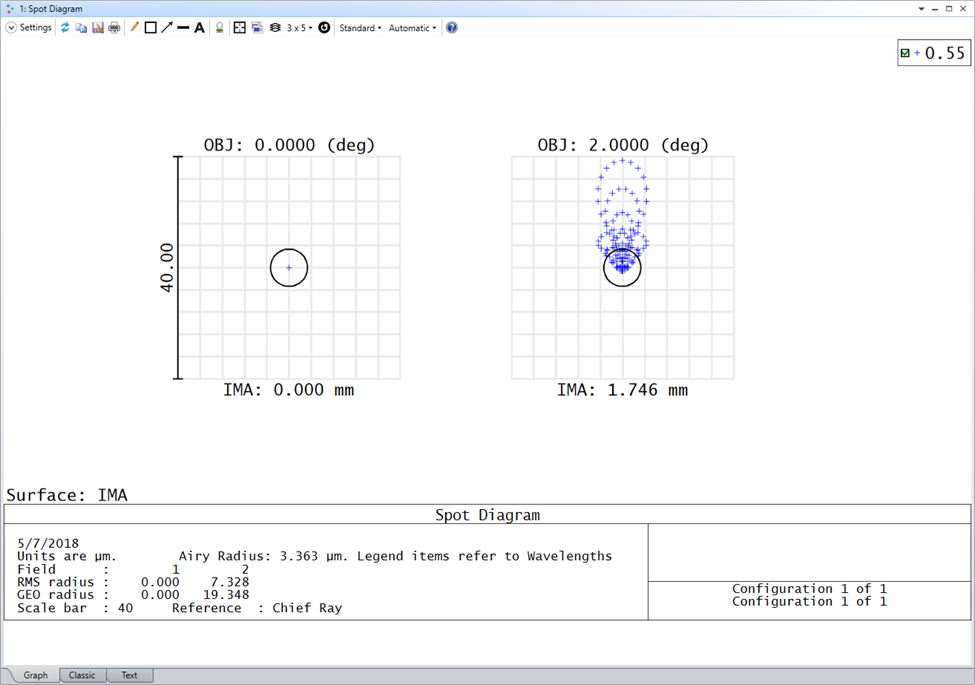

现在，点列图将指示艾里斑相对于几何点分布的大小：

对于轴上视场而言，光斑比
