Zemax中FFT PSF和惠更斯PSF的区别？

在Zemax“分析”选项卡中，有PSF（“点扩散函数”）图，主要包括如下两种计算方式：

1. FFT PSF，快速傅里叶变换（fast fourier transform，FFT）

该方法可以看做是以下点扩散函数的近似处理：

其中，， ，，为光瞳函数。

FFT PSF的运算速度较快，但是近处理后可能导致计算不够精确。

FFT PSF主要做了两种近似处理：

（1）垂直于主光线的面作为计算像平面，而非垂直于光轴的理想像平面。如果主光线在理想像面的入射角不为零，则FFT算法计算的是倾斜像平面。

（2）FFT算法只在远场近轴情况下，精度才足够好，如果横向像差较大，FFT算法精度无法保证。也就是说：当主线法线（约小于20°）、出瞳像差可忽略、横向像差足够小，FFT点扩散函数才是精确的并且计算快于惠更斯PSF。

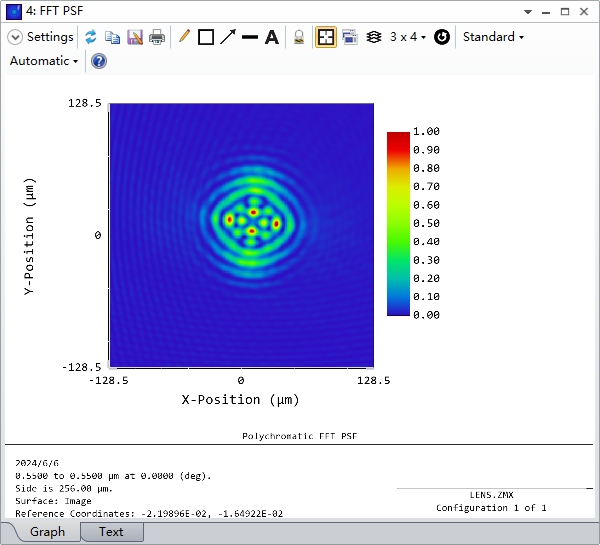

FFT PSF

2. 惠更斯PSF

从惠更斯-菲涅尔衍射积分推导的点扩展函数，事实上就是以上公式。惠更斯PSF计算速度慢于FFT PSF，但是没有作近似处理，精确度比FFT PSF高。

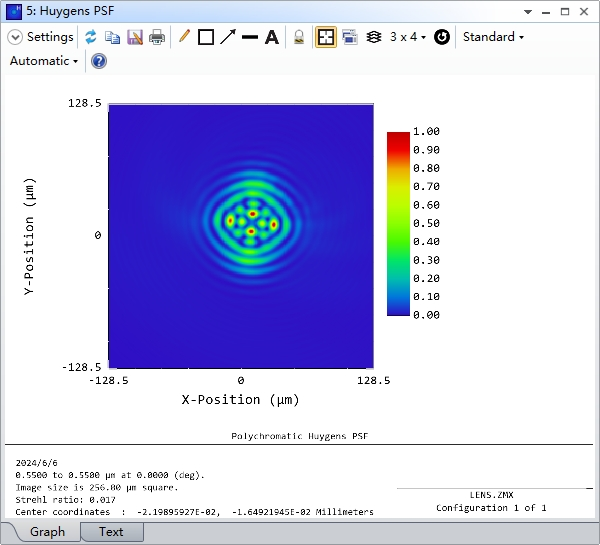

惠更斯PSF
