微电子新手入门之 Origin画图

      例如，需要将Cadence中的波形图导出来然后在Origin中进行作图。

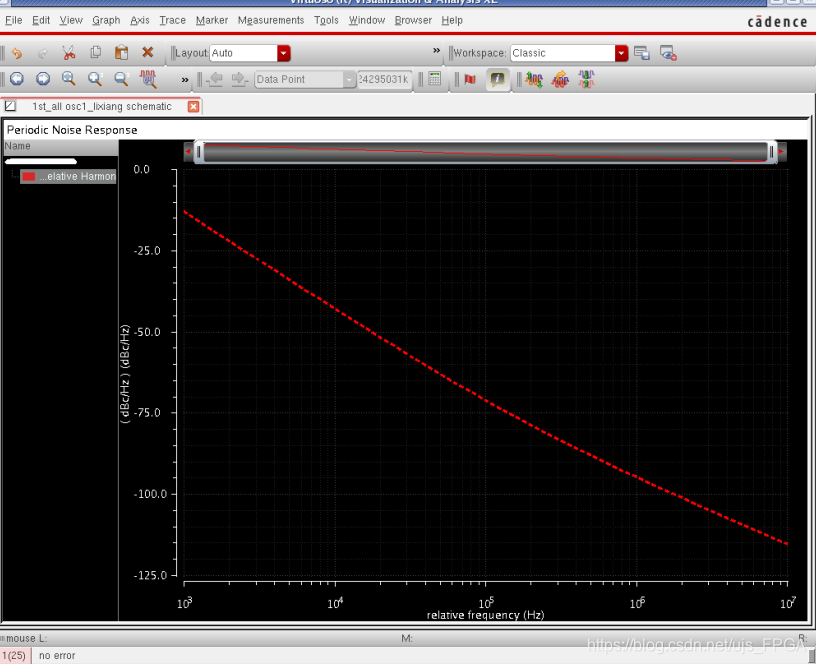

      第一步：单击选中曲线。

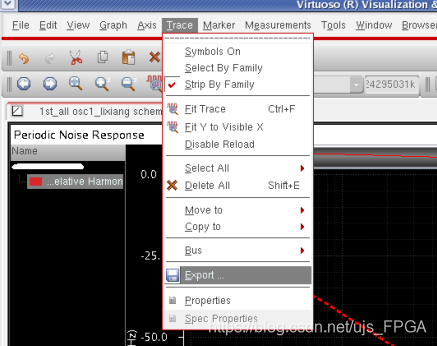

第二步：执行菜单栏命令【Trace】→【Export…】

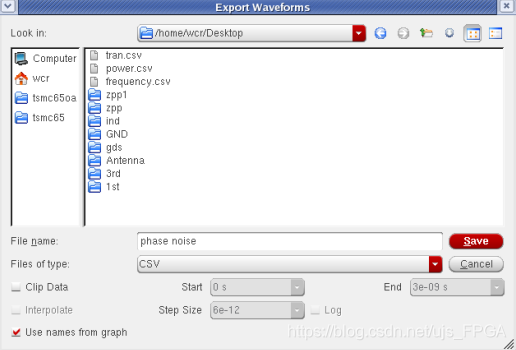

第三步：保存为.csv文件

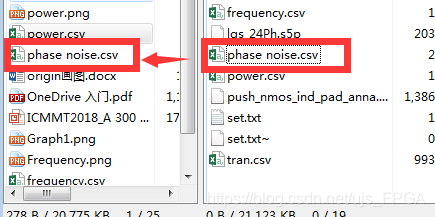

第四步：用wincap将Linux系统中的文件拷贝到windows系统中。

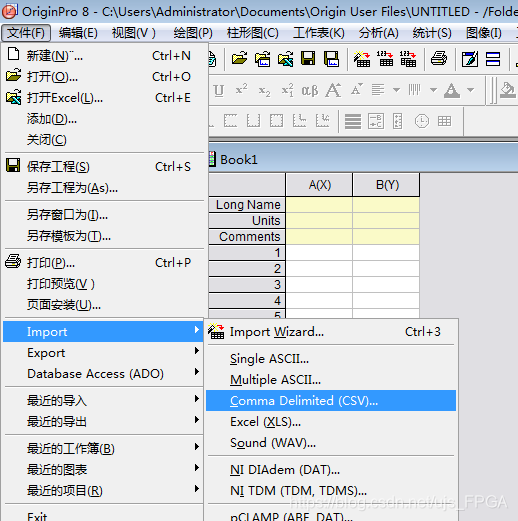

第五步：打开Origin，执行菜单栏命令【文件】→【Import】→【Comma Delimited(CSV)…】

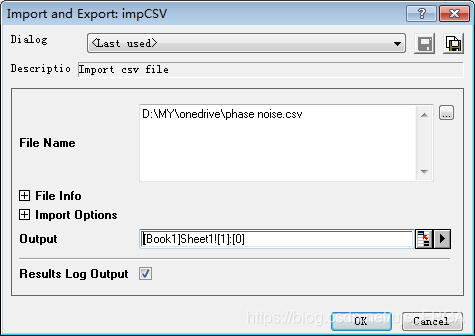

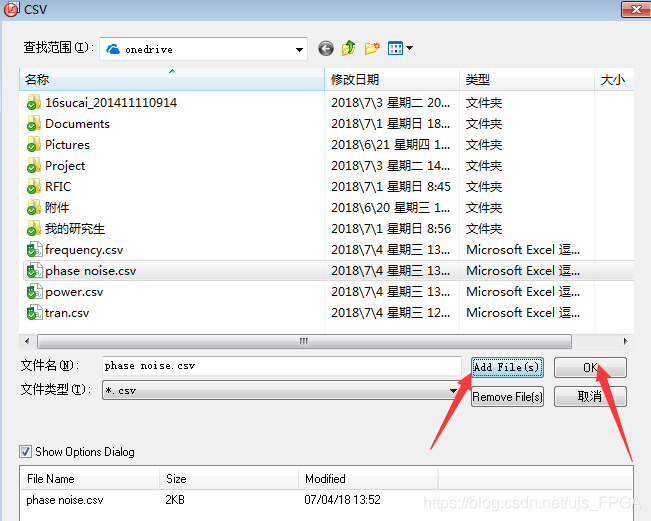

第六步：选择要加入的.csv文件，先点击【Add Files(s)】，再点击【OK】

第七步：点击【OK】

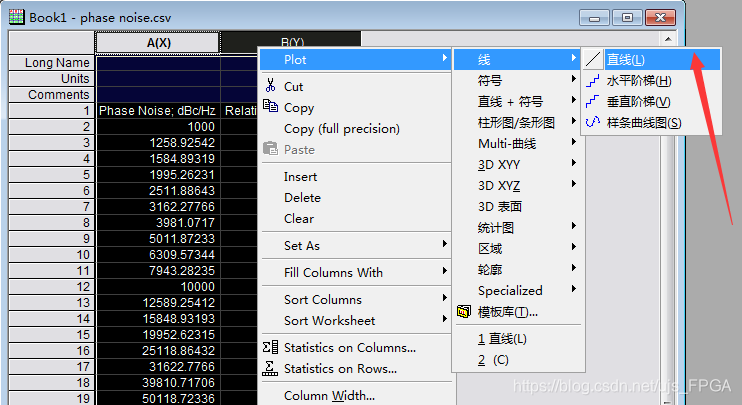

第八步：选中两列表格数据，然后右键，选择做图

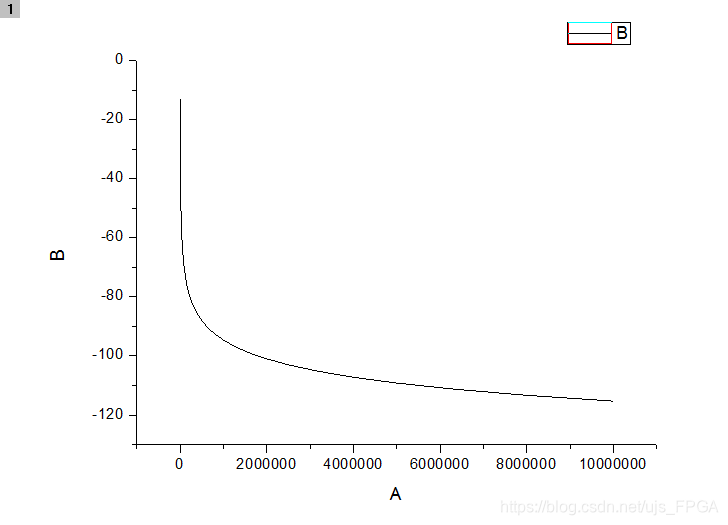

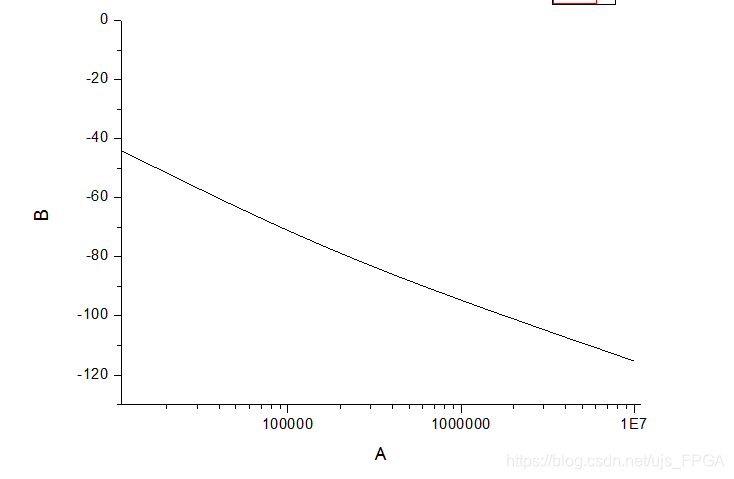

第九步：波形图出来后要进行修改

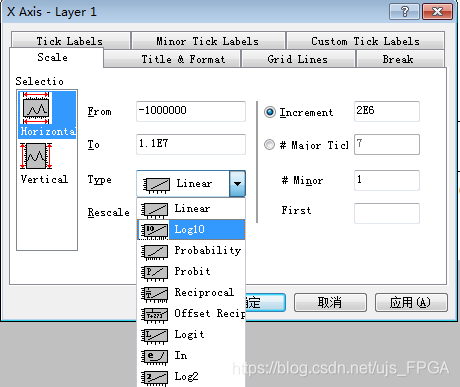

第十步：对于相位噪声波形图，横坐标一般按照指数形式变化，双击横坐标，并改成log形式

第十一步：波形图已经更新

第十二步：将横坐标的数值变成指数格式，双击横坐标，改成1E3格式。

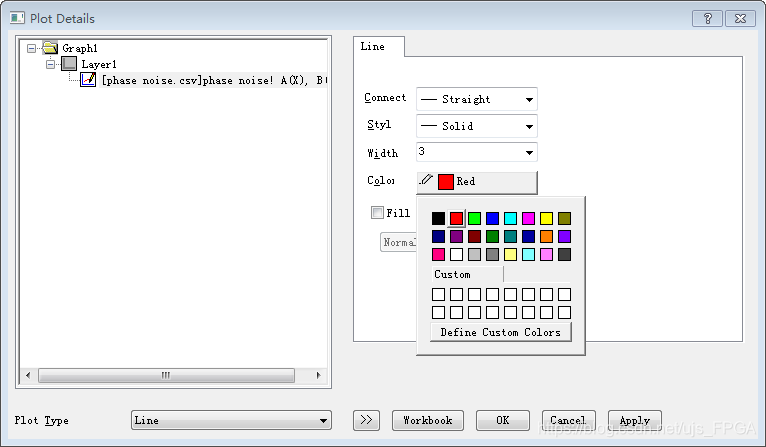

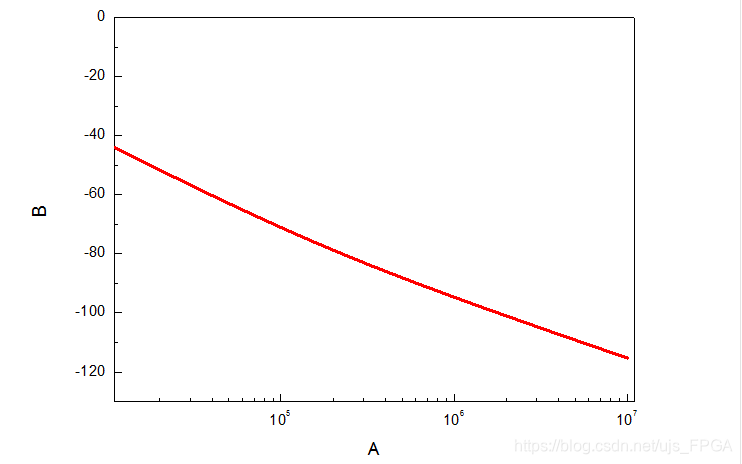

第十三步：将曲线改成红色，并加粗。双击曲线进行修改

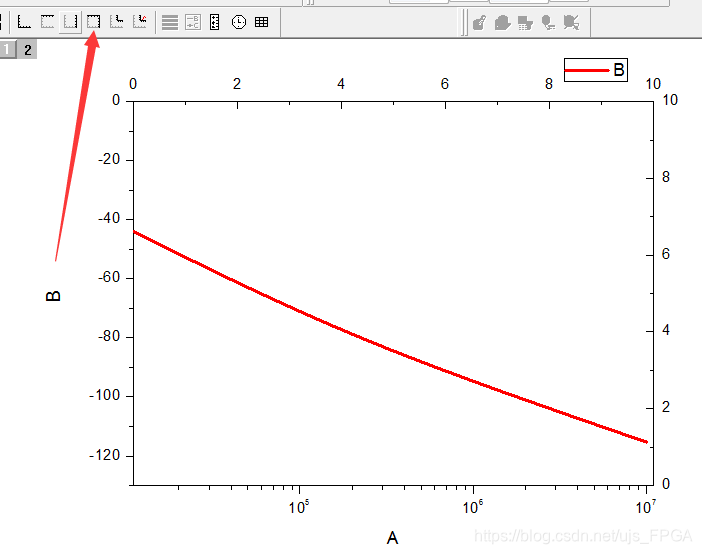

第十四步：将上坐标和右坐标加上，点击菜单栏下面的快捷键

第十五步：将上坐标和右坐标的字删掉。格点也不显示。将左坐标和下坐标的格点选择朝上。双击坐标进行修改。

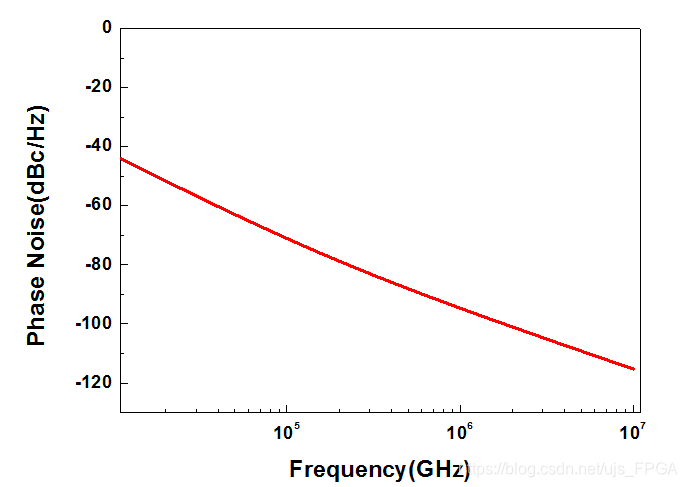

第十六步：改变横坐标字体和纵坐标字体，双击修改

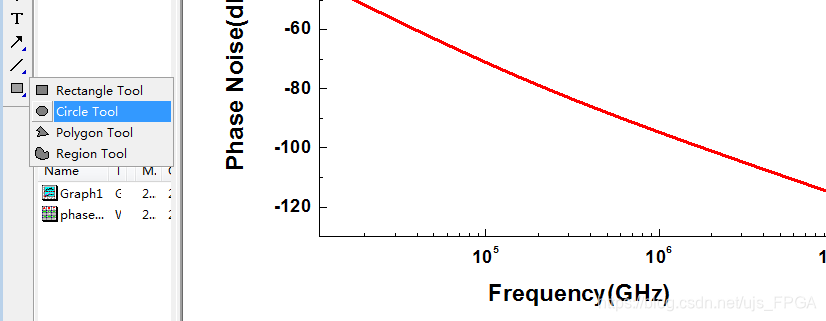

第十七步：选择线圈，用来标记曲线的点

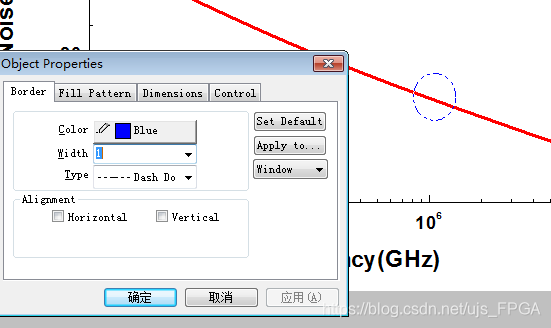

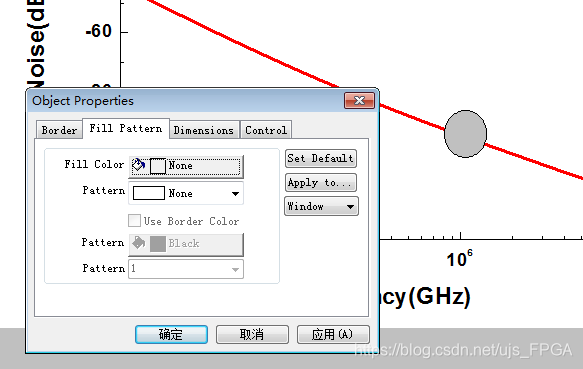

第十八步：双击之后，对线圈进行修改

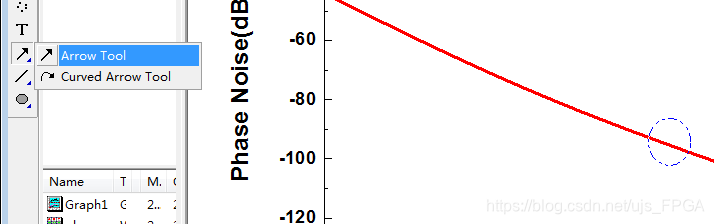

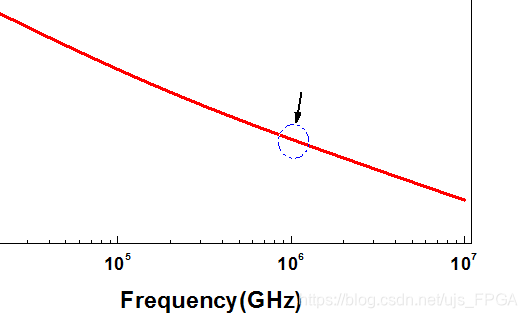

第十九步：同样的，加上箭头做标记

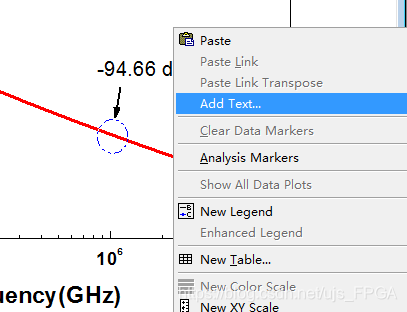

第二十步：选择添加文本

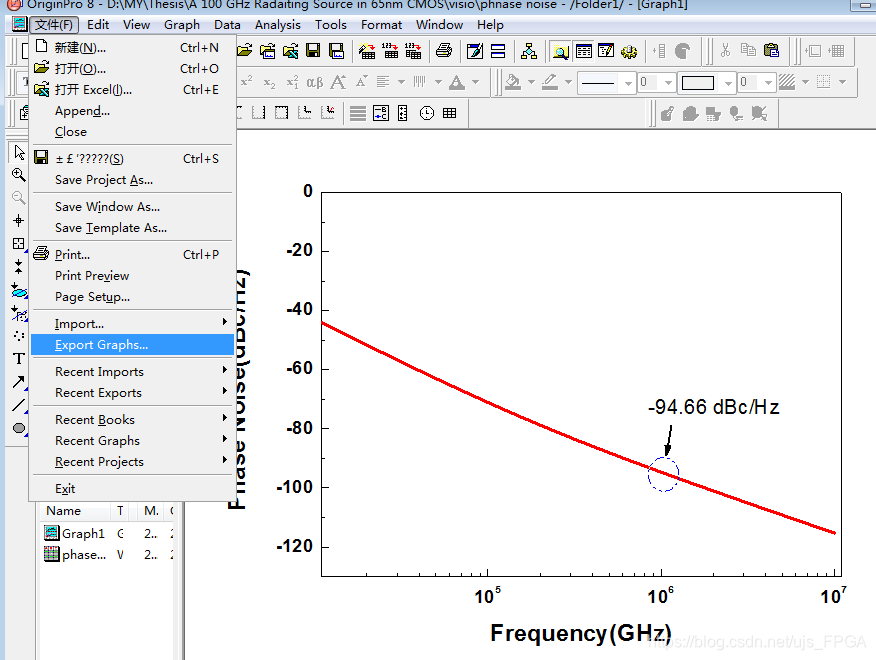

第二十一步：导出成图片png格式，执行菜单栏命令【文件】→【Export Graphs…】

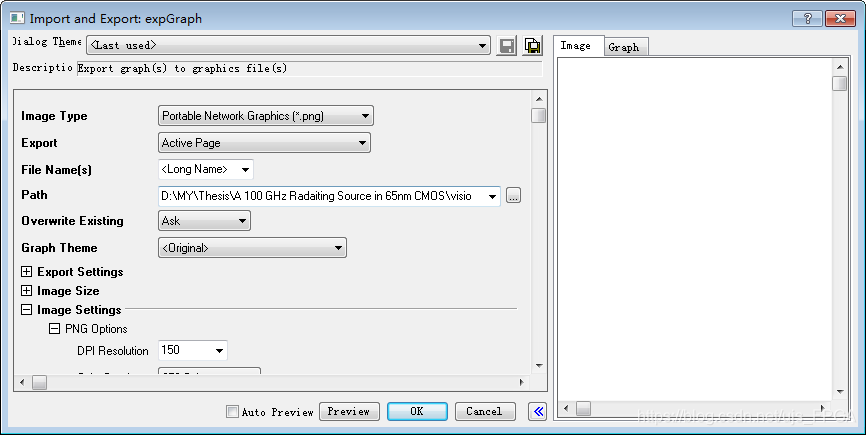

第二十二步：设置好路径格式，点击OK，即可导出成图片
