SMBus

前面介绍的I2C总线协议，实际生产中很多设备都实现了SMBus协议，而不是更宽泛的I2C协议，所以优先使用SMBus。
即使I2C控制器没有实现SMBus，软件方面也是可以使用I2C协议来模拟SMBus。

SMBus和I2C协议之间的关系：

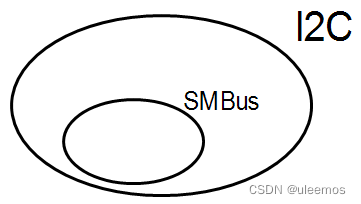

SMBus是I2C协议的一个子集

SMBus全称是System Management Bus，中文是系统管理总线。SMBus最初的目的是为智能电池、充电电池、其他微控制器之间的通信链路而定义的。SMBus也被用来连接各种设备，包括电源相关设备，系统传感器，EEPROM通讯设备等等。
从上图的关系可以看出SMBus是基于I2C协议的，SMBus要求更严格，SMBus是I2C协议的子集。

SMBus有哪些更严格的要求？跟一般的I2C协议有哪些差别？

• VDD的极限值不一样

  • I2C协议：范围很广，甚至讨论了高达12V的情况
  • SMBus：1.8V~5V

• 最小时钟频率、最大的Clock Stretching

  • Clock Stretching：某个设备需要更多时间进行内部的处理时，它可以把SCL拉低占住I2C总线

  • I2C协议：时钟频率最小值无限制，Clock Stretching时长也没有限制

  • SMBus：时钟频率最小值是10KHz，Clock Stretching的最大时间值也有限制

• 地址回应(Address Acknowledge)

  • 一个I2C设备接收到它的设备地址后，是否必须发出回应信号？
  • I2C协议：没有强制要求必须发出回应信号
  • SMBus：强制要求必须发出回应信号，这样对方才知道该设备的状态：busy，failed，或是被移除了

• SMBus协议明确了数据的传输格式

  • I2C协议：它只定义了怎么传输数据，但是并没有定义数据的格式，这完全由设备来定义
  • SMBus：定义了几种数据格式(后面分析)

• REPEATED START Condition(重复发出S信号)

  • 比如读EEPROM时，涉及2个操作：
    • 把存储地址发给设备
    • 读数据
  • 在写、读之间，可以不发出P信号，而是直接发出S信号：下面的Sr信号就是REPEATED START
  • 如下图所示


SMBus协议分析

对于I2C协议，它只定义了怎么传输数据，但是并没有定义数据的格式，这完全由设备来定义。
对于SMBus协议，它定义了几种数据格式。

symbols(符号)

为了方便阅读后续的图示，先将后续协议中的组成标识描述：

• S (1 bit) : Start bit(开始位)
• Sr (1 bit) : 重复的开始位
• P (1 bit) : Stop bit(停止位)
• R/W# (1 bit) : Read/Write bit. Rd equals 1, Wr equals 0.(读写位)-
• A, N (1 bit) : Accept and reverse accept bit.(回应位)
• Address(7 bits): I2C 7 bit address. Note that this can be expanded as usual to
  get a 10 bit I2C address.
  (地址位，7位地址)
• Command Code (8 bits): Command byte, a data byte which often selects a register on
  the device.
  (命令字节，一般用来选择芯片内部的寄存器)
• Data Byte (8 bits): A plain data byte. Sometimes, I write DataLow, DataHigh
  for 16 bit data.
  (数据字节，8位；如果是16位数据的话，用2个字节来表示：DataLow、DataHigh)
• Count (8 bits): A data byte containing the length of a block operation.
  (在block操作总，表示数据长度)
• […]: Data sent by I2C device, as opposed to data sent by the host
  adapter.
  (中括号表示I2C设备发送的数据，没有中括号表示host adapter发送的数据)

SMBus Quick Command

在快速命令中，这条命令本身并不发送或者接收数据。图中的R/W本意是读或者写，但R/W位实际可用于简单地打开或关闭设备功能，或者启用或禁止低功耗待机模式。

SMBus Send Byte

向从设备发送一个字节，从设备地址通过7bit 的address体现，Wr为写数据，A为ack响应位，响应位通过从设备回复。接着是8bit数据信息，最后是停止位。

SMBus Receive Byte

接收一个字节数据 。接收字节数据和发送类似，唯一区别就是数据方向。灰色的8bit data byte为从机返回主机需要的数据信息。

SMBus Write Word

与发送一个字节数据不同，中间会先发送8bit的command code，然后再发送一个字节的数据。
这里的command code通常为芯片内部的寄存器地址。

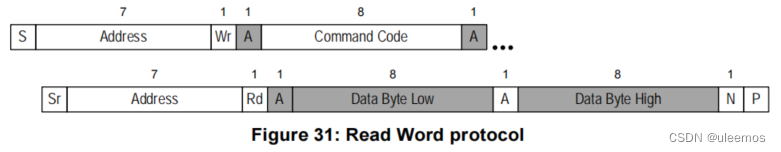

SMBus Read Word

与上面读数据类似，主机会先发送8bit的command code，在没有P信号的同时，再次发送一个读data的信号。灰色部分为从机回复主机的2个字节数据信号和ACK信号。

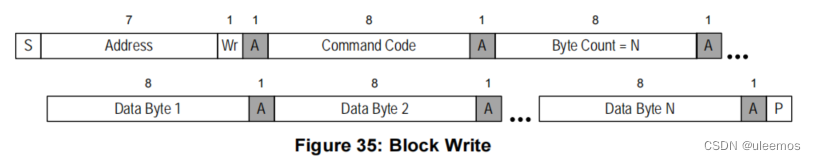

SMBus Block Write

SMbus连续写多个字节，主机先发送command code，以及后续需要连续发送的字节数N，最后再连续发送N个数据。

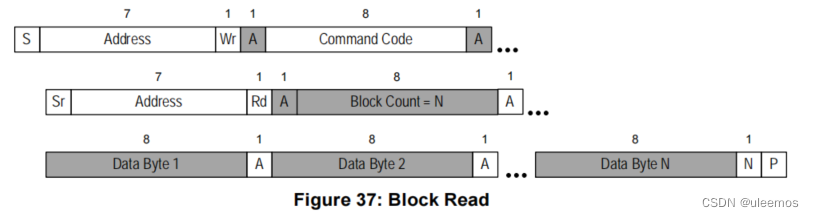

SMBus Block Read

SMBus连续读多个字节数据，和连续写类似，先发送command code，主机先读到一个字节为N的字节数信息，然后读取全部数据信息。

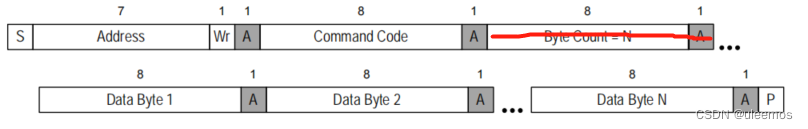

I2C Block Write

与SMBus类似，I2C也有连续写多个字节。
区别在于，I2C不需要发送主机后续要写多少个字节的数据。而是直接开始数据的传输。

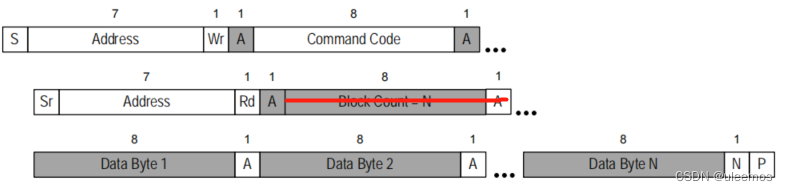

I2C Block Read

I2C连续读数据也是相同，从机不需要回复数据的字节数，而是直接开启数据向主机回复。

Packet Error Checking (PEC)

PEC是一种错误校验码，如果使用PEC，那么在P信号之前，数据发送方要发送一个字节的PEC码(它是CRC-8码)。

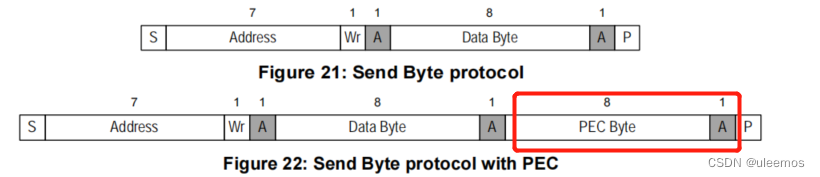

以SMBus Send Byte为例，下图中，一个未使用PEC，另一个使用PEC：
