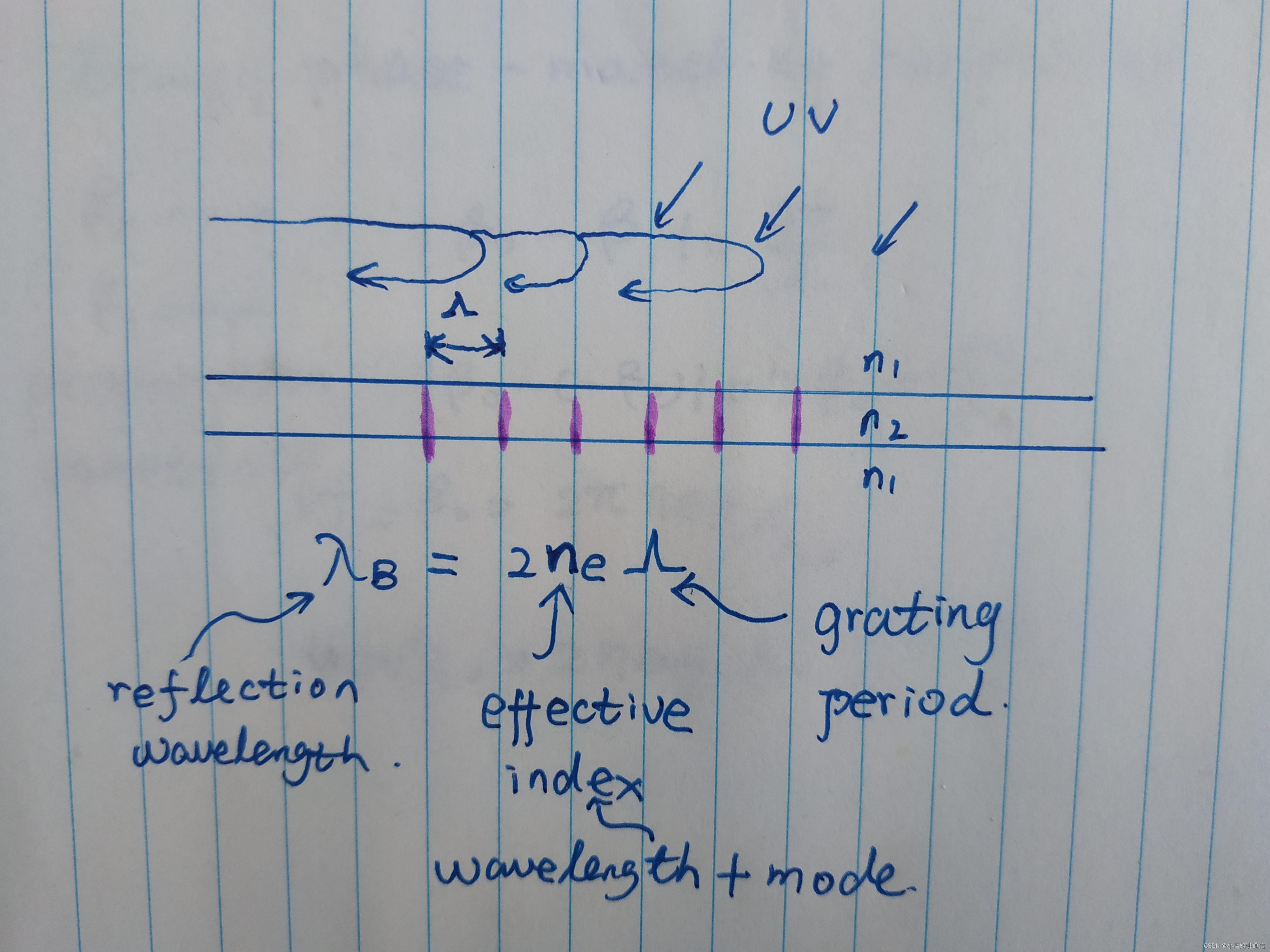

布拉格光栅 过滤特定波长的光 ,从原路返回。剩下的光还从原来的光径通过。波长跟光栅的间隔有关,还和材质跟光纤的温度有关系。

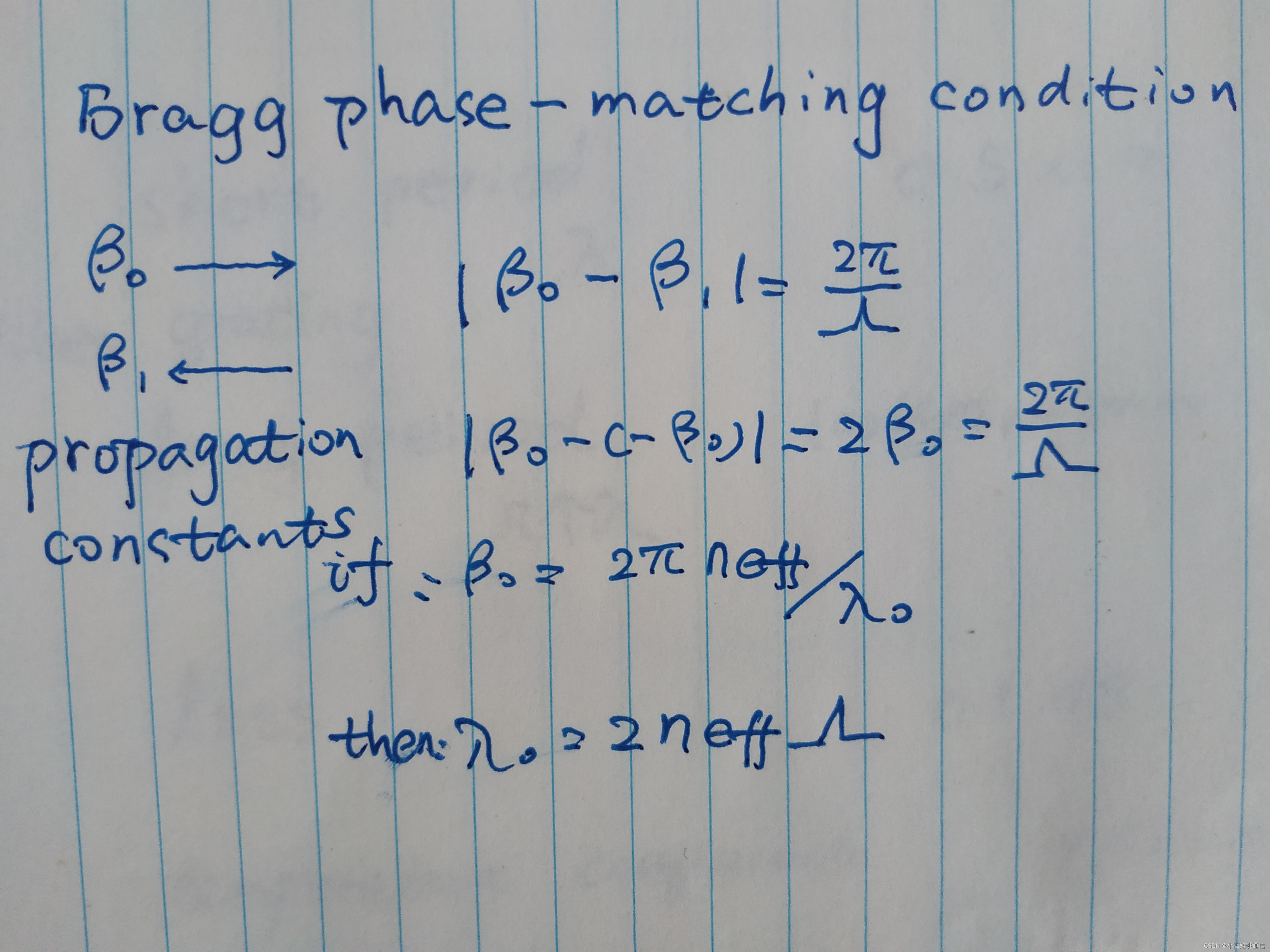

原理在于布拉格phase matching 条件。两个相反的光线,如果in phase 那么符合上面的条件,经过推导可以得出布拉格光栅与波长的条件。

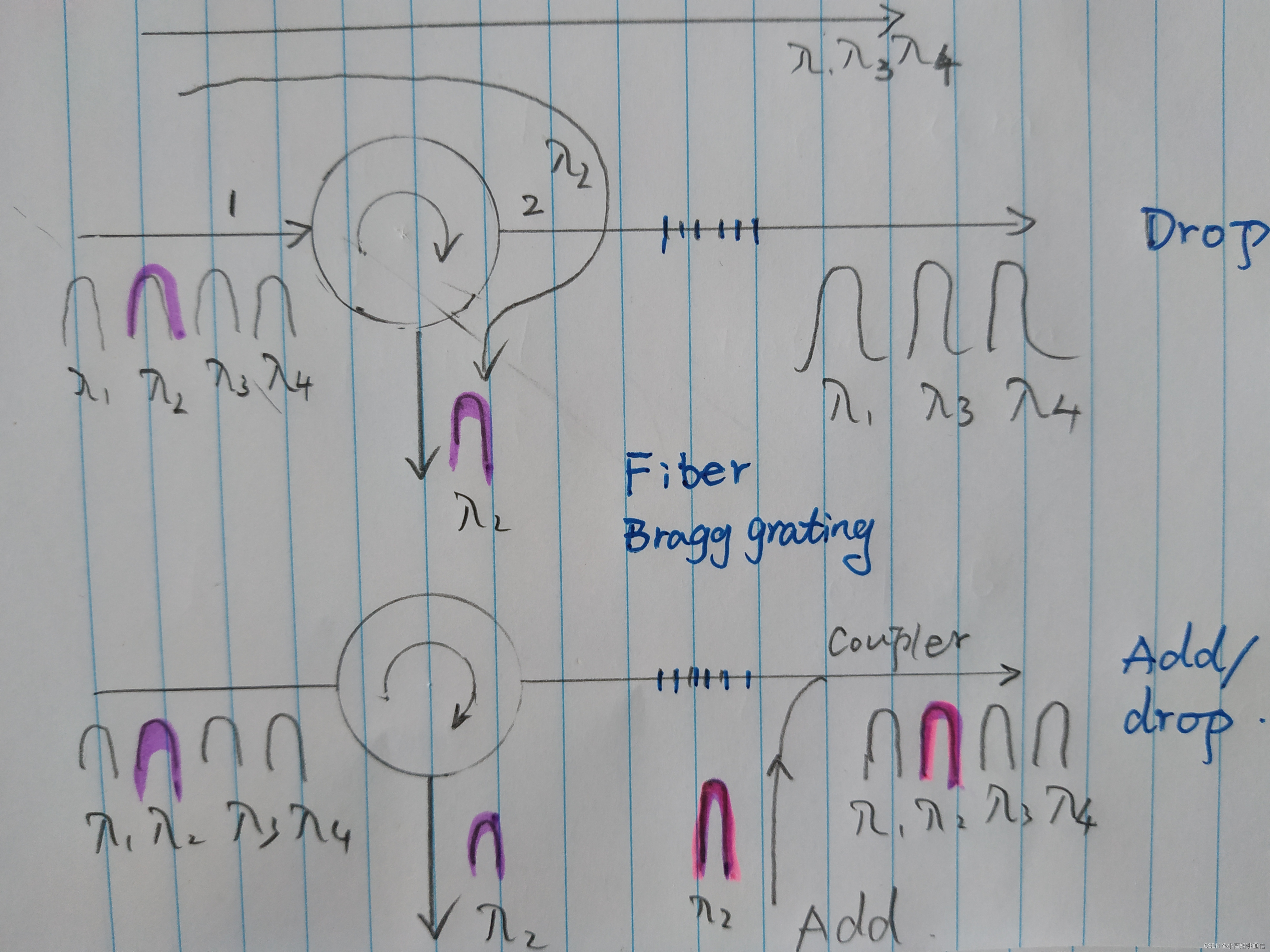

上面两个图表示布拉格光栅在光网络中的应用,上图表示利用布拉格光栅把2号波长的光从wdm网络中 通过ciculator 剔除,剩下的过滤过去。下图表示剔除一个波长,再光栅后面再加入一个波长到复合光网络中。
布拉格光栅 过滤特定波长的光 ,从原路返回。剩下的光还从原来的光径通过。波长跟光栅的间隔有关,还和材质跟光纤的温度有关系。
原理在于布拉格phase matching 条件。两个相反的光线,如果in phase 那么符合上面的条件,经过推导可以得出布拉格光栅与波长的条件。
上面两个图表示布拉格光栅在光网络中的应用,上图表示利用布拉格光栅把2号波长的光从wdm网络中 通过ciculator 剔除,剩下的过滤过去。下图表示剔除一个波长,再光栅后面再加入一个波长到复合光网络中。
