ARM Mobile Studio是ARM提供的全面分析CPU和GPU性能的工具，功能非常全面且好用。准备写几篇文章分享点经验同时也希望有经验的朋友一起交流。

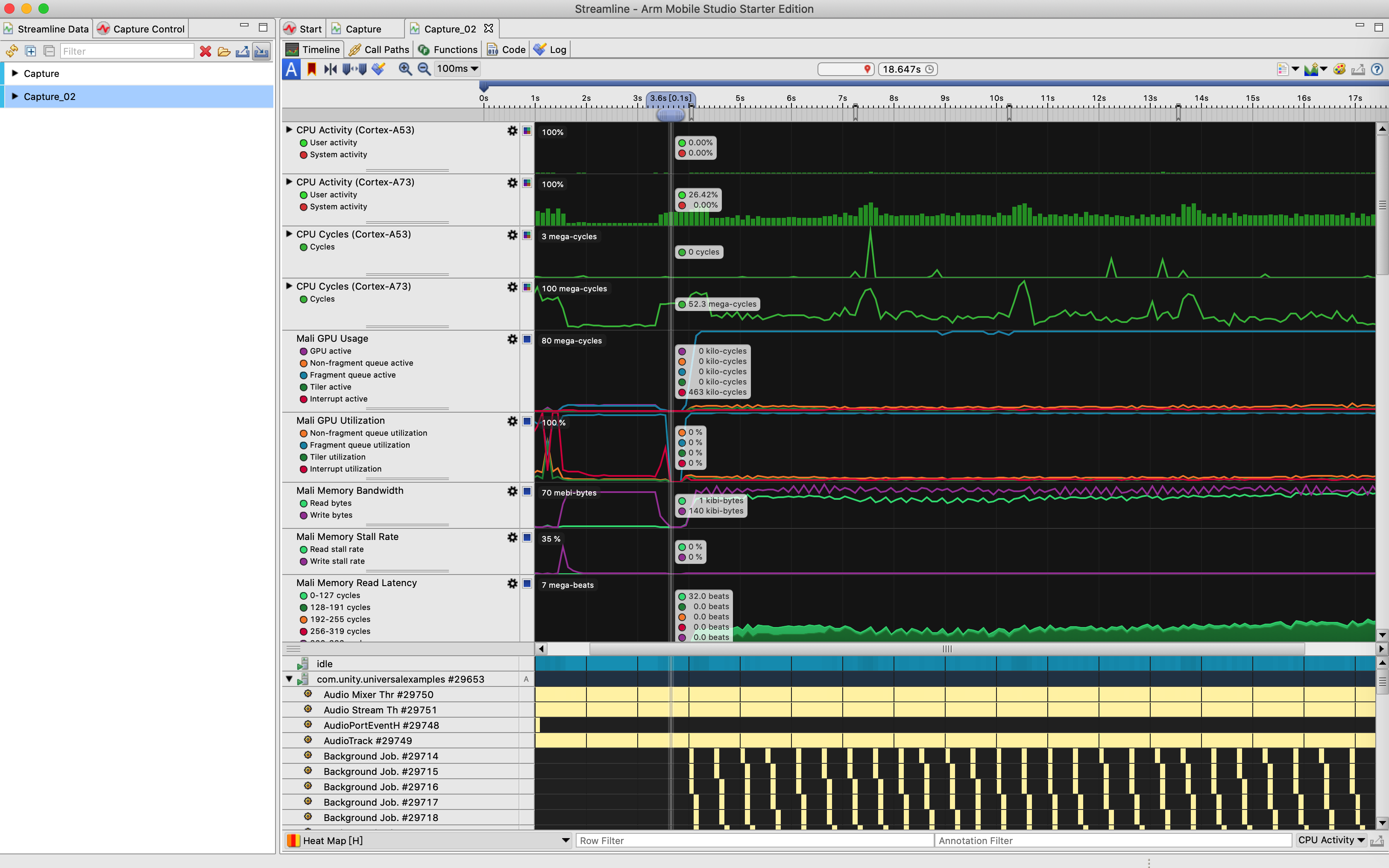

ARM Mobile Studio一共由4部分组成 1.Streamline 如下图所示，可以收集一段时间CPU和GPU的详细性能信息。

这里包括CPU每个核心的使用情况，以及CPU每个核是如何在线程之间分配工作负载，还可以统计代码函数调用的耗时方法，另外GPU可以统计处理顶点、像素、纹理带宽、加载/储存、OverDraw、缓存、Early-Z等所有性能的开销，占用多少个GPU周期切一目了然。

2.Performance Advisor Performance Advisor可以将Streamline的数据生成一份概括的报告，这样一眼就能看出性能的瓶颈。

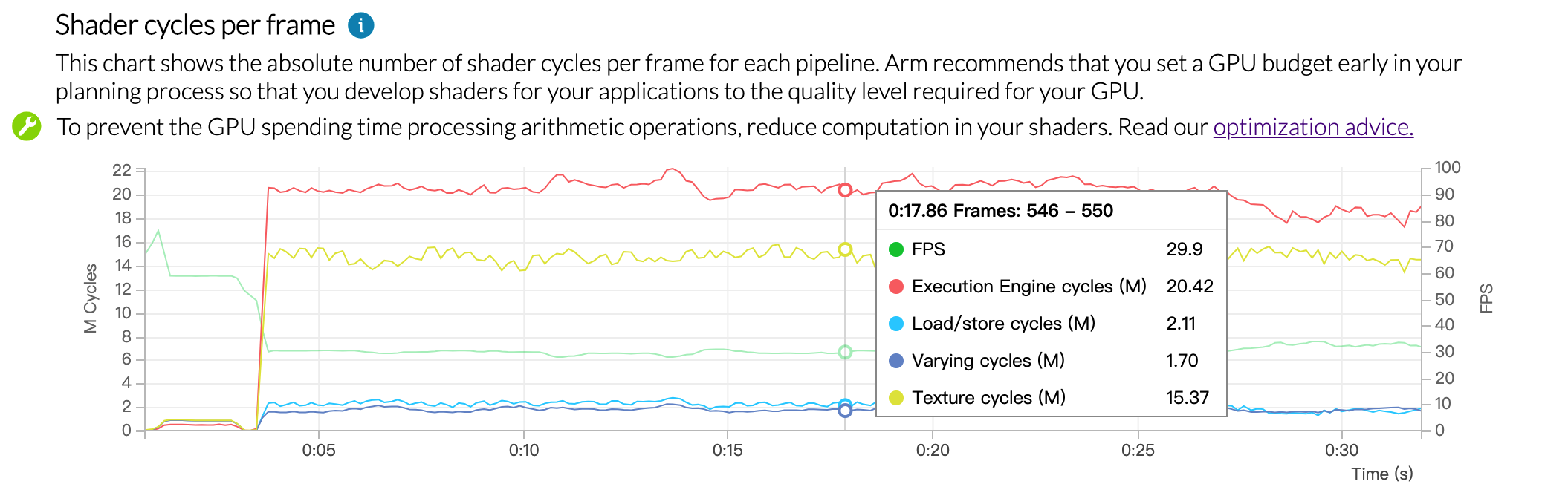

通过这张图一眼就能看出性能瓶颈在GPU的片元上。

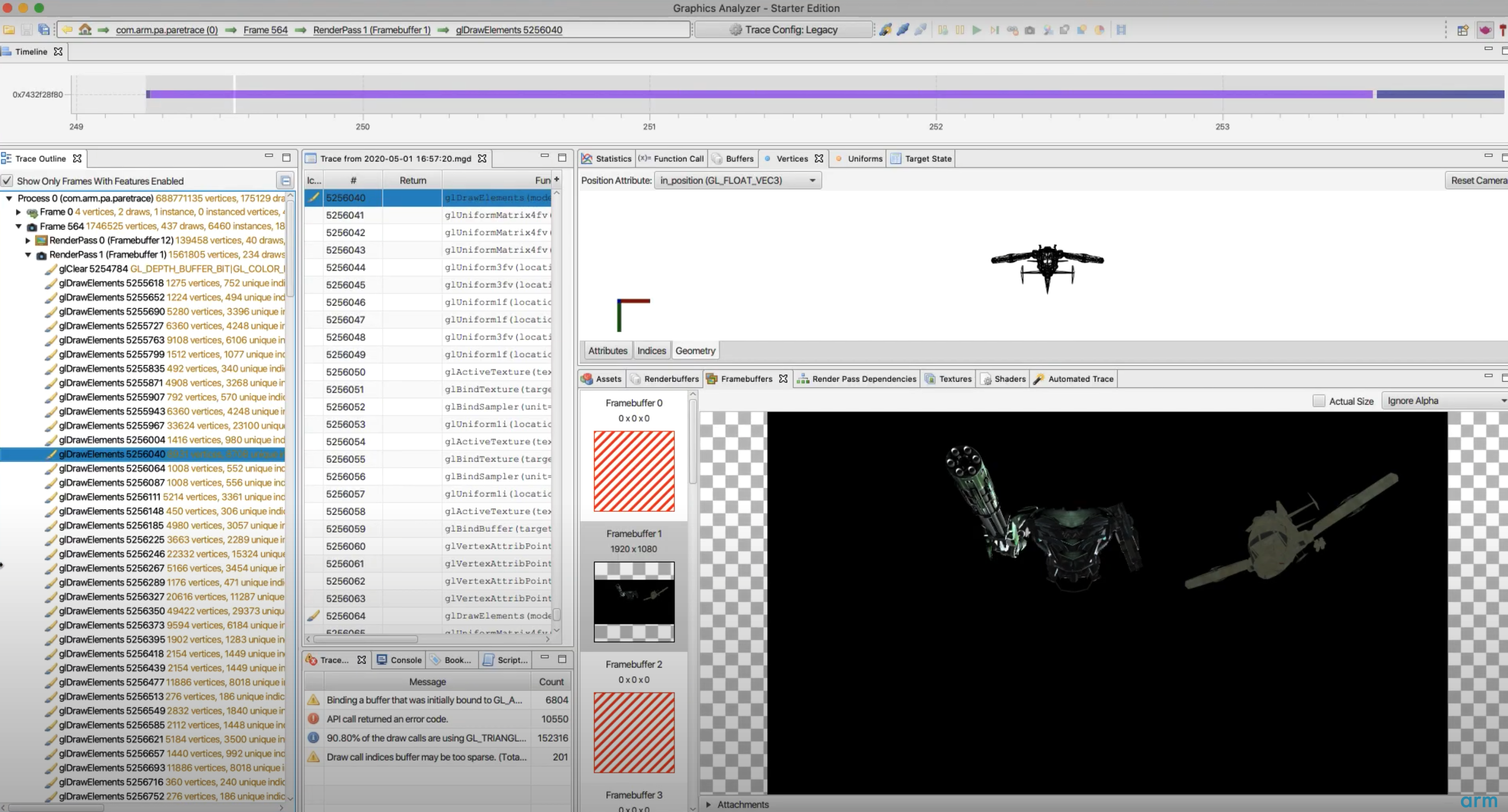

3.Graphics Analyzer 分析每个RenderPass和DrawCall的预览工具，像Unity的Frame Debugger又或者RenderDoc，但是数据信息会更加全面。使用鼠标可以在渲染窗口中移动可以输出每个像素OverDraw的层数，当前像素着色的shader名字，这样就可以知道真实渲染的shader是否正确。还可以统计出最耗时的shader列表以及占用的总GPU周期次数。

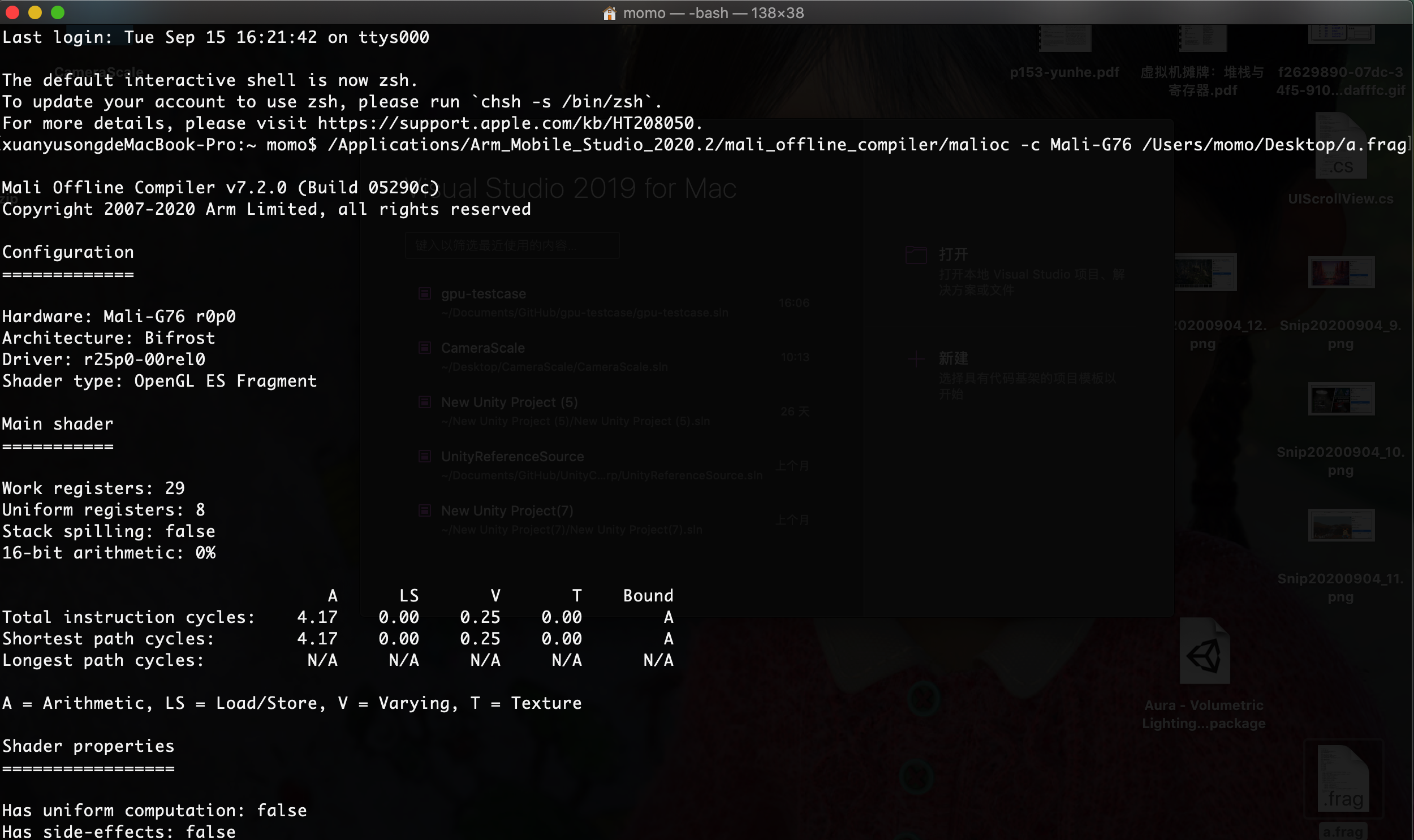

4.Mali Offline Compiler 离线Shader分析器，这工具非常厉害，可以离线分析出Shader那部分造成的性能问题。

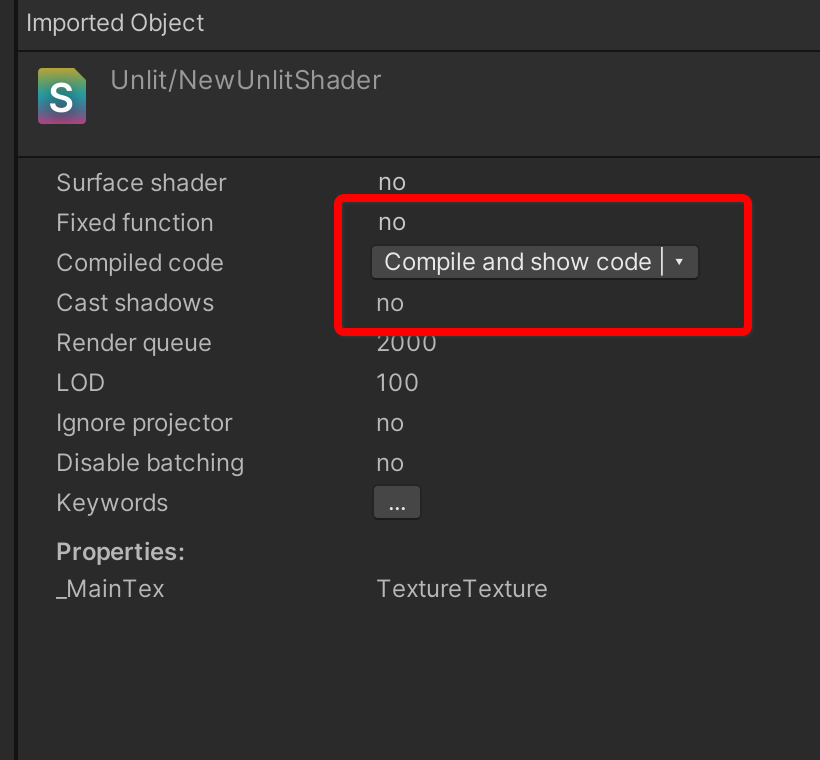

A表示数学计算的耗时，LS表示加载/存储所有非纹理内存访问，V表示顶点到像素的插值耗时，T表示纹理采样的耗时，通过这个工具就可以判断出来那部分是性能的瓶颈。对于Unity来说要先把glsl里的顶点像素shader另存为一个新文件，然后在执行分析工具就可以了。

高川做了一个工具可以全自动一键分析分析Unity里shader的性能，就是将以上步骤自动化了，大家可以期待这个工具。

每个工具我都会尽可能的详细说说，这篇文章我打算详细说说Performance Advisor一键自动生成游戏性能报告。首先我们需要找一个完美支持的设备，市面上毕竟GPU大多数还是高通，Mali的还是少数。 https://developer.arm.com/tools-and-software/graphics-and-gaming/arm-mobile-studio/support/supported-devices

我用的测试机是OPPO R15 MediaTek MT6771 Helio P60 4 x Cortex-A73 4 x Cortex-A53 Mali-G72 MP3 Bifrost R15

可以看出来，2个CPU一共8核心，GPU是G72一共3个核心，使用的GPU架构是Bifrost

测试机也有了，我们现在需要下载安装ARM Mobile Studio (一共包含上述4个工具)因为是跨平台所以Win和Mac都可以安装测试

https://developer.arm.com/tools-and-software/graphics-and-gaming/arm-mobile-studio/downloads

注意工具是免费的，下载个人版就可以了。Pro版本需要单独申请，Pro版本可以将报告生成Json文件，方便项目自定义拓展，而且可以支持持续集成CI测试。其他的个人版都可以搞定。

正式接入前看看手机是否是Android 10如果是Android9以及更老的版本，需要把so拷贝到项目的Plugins下在打包测试。

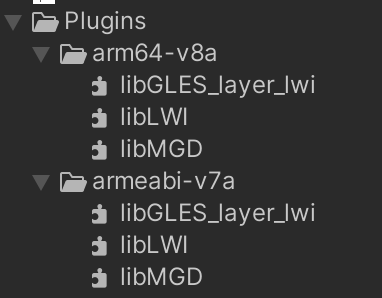

so在performance_advisor的安装目录下，分别有root和没root的两个文件夹，我的手机没有root所以就拷贝unroot文件夹下的so

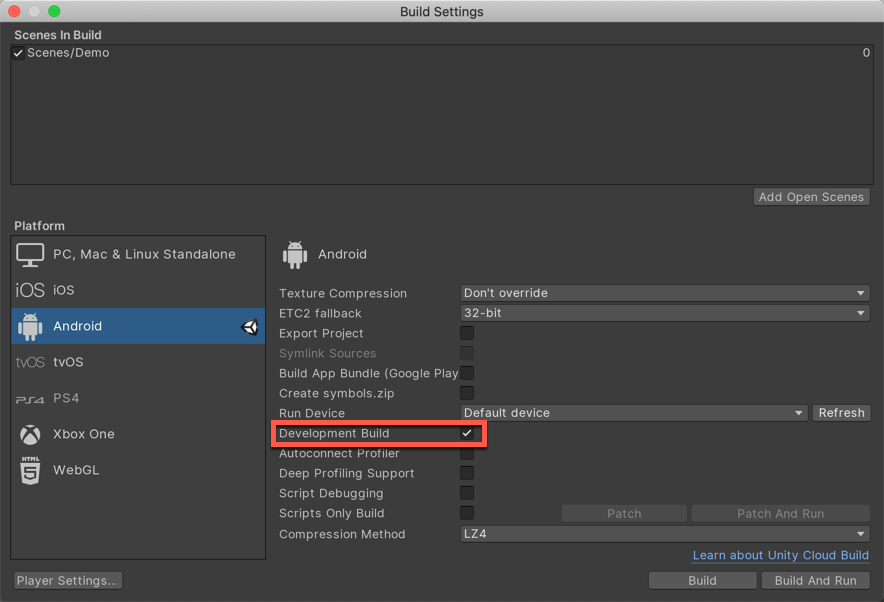

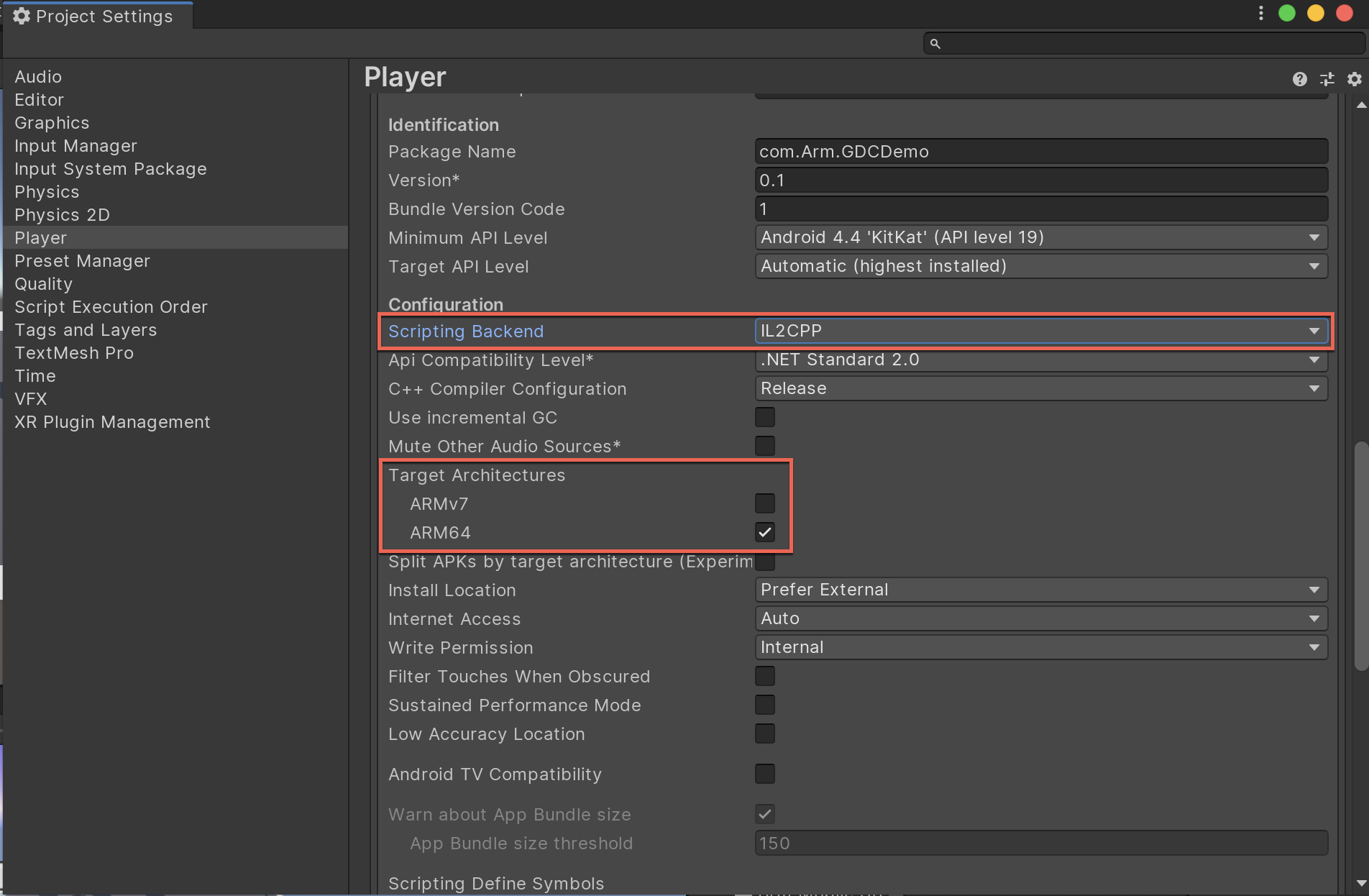

一定要构建Development版本的游戏包，安装就可以了。

接着在终端里执行下面代码，注意/Users/momo/Desktop 这是我电脑的桌面目录 //捕获数据 // --lwi-fps-threshold 30低于20帧开始截图 // --lwi-frame-gap 100 截图间隔100帧 // --lwi-out-dir 截图存放的目录

python3 /Applications/Arm_Mobile_Studio_2020.2/performance_advisor/lwi/helpers/lwi_me.py --daemon /Applications/Arm_Mobile_Studio_2020.2/streamline/bin/arm64/gatord --lwi on --lwi-fps-threshold 30 --lwi-frame-gap 100 --lwi-mode capture --lwi-out-dir /Users/momo/Desktop/Capture2

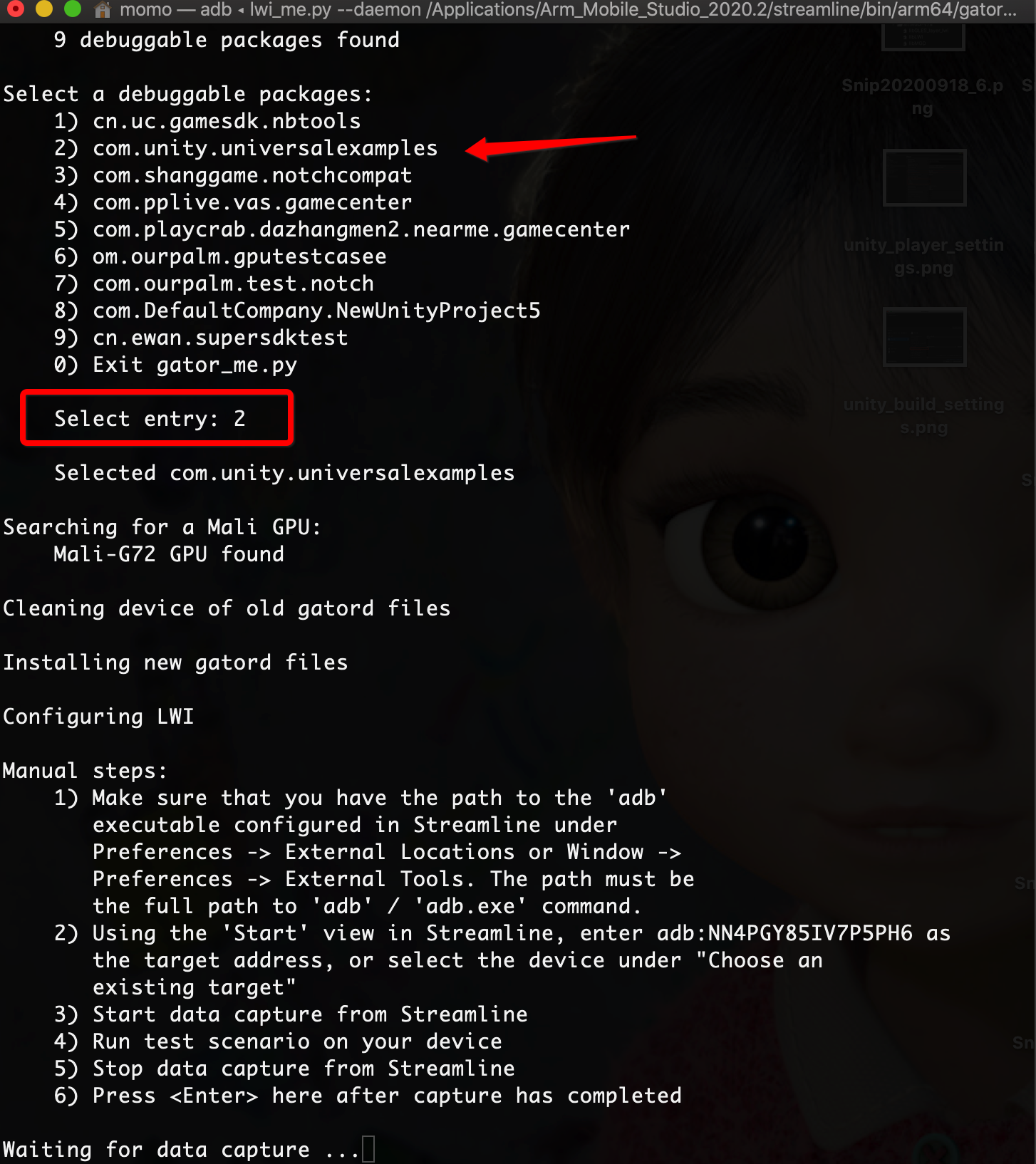

选择需要分析的游戏包名

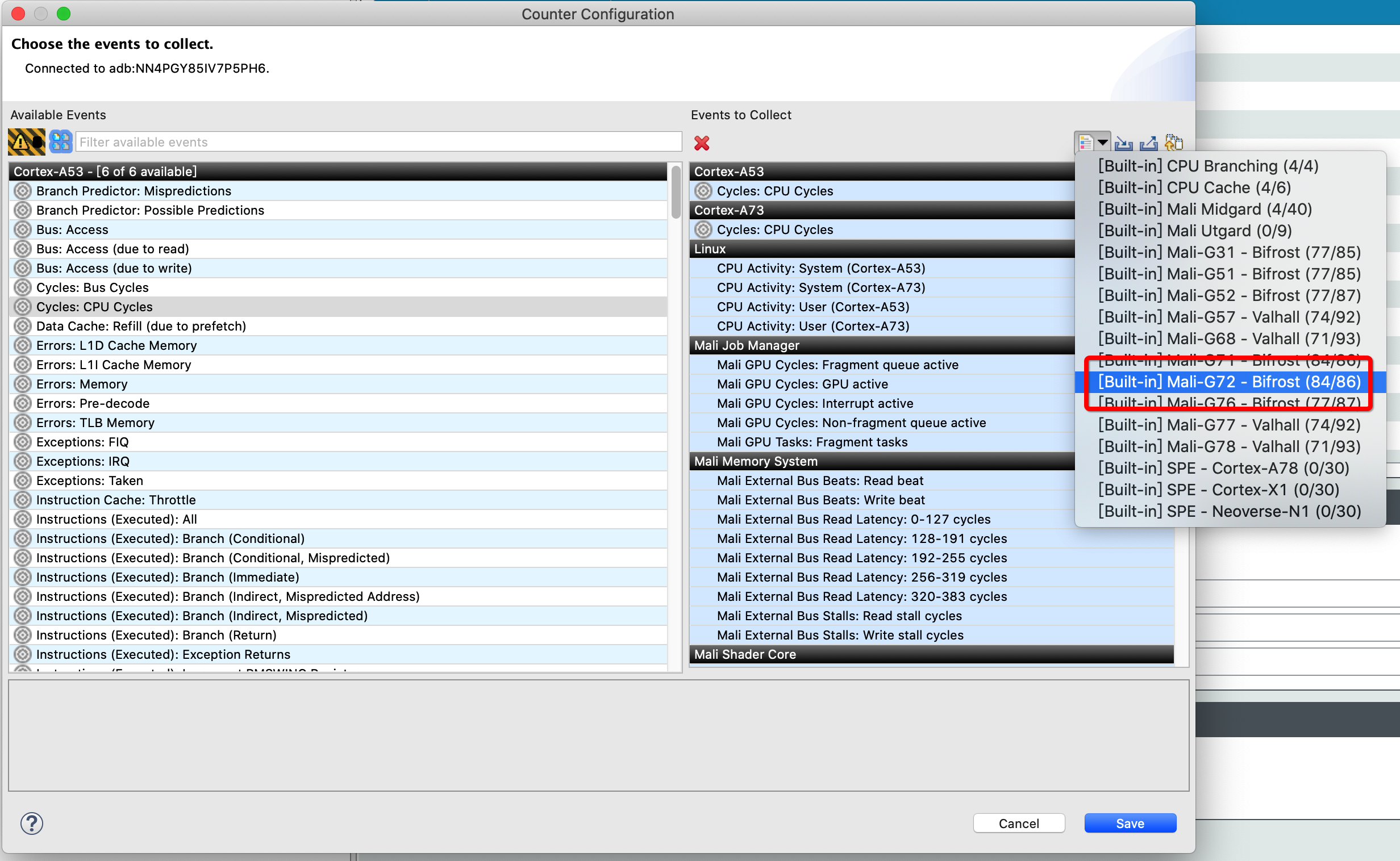

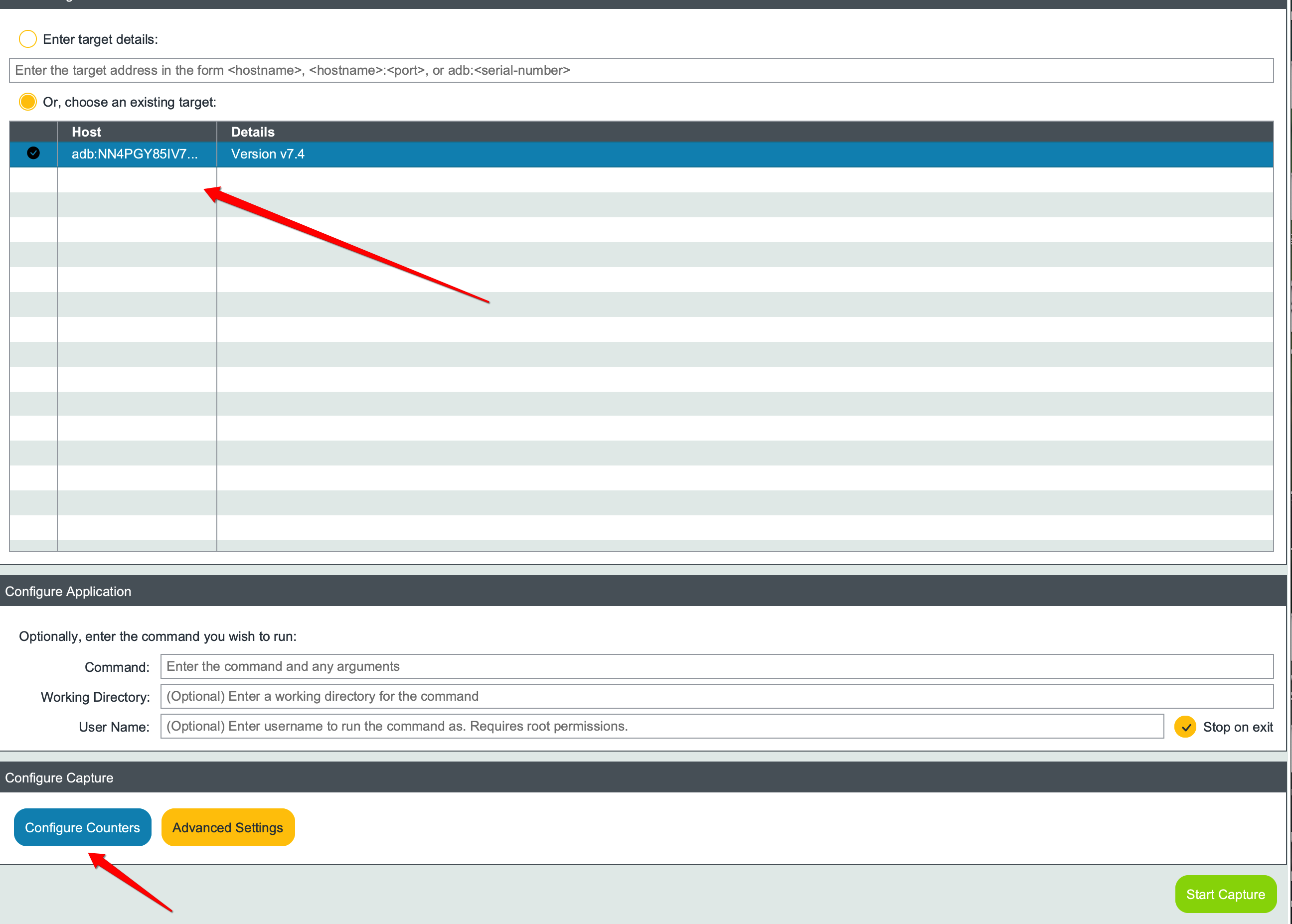

接着我们打开Streamingline，先配置一下Counterer选择你机器的就行了。我的机器是G72所以这里选择G72就行了

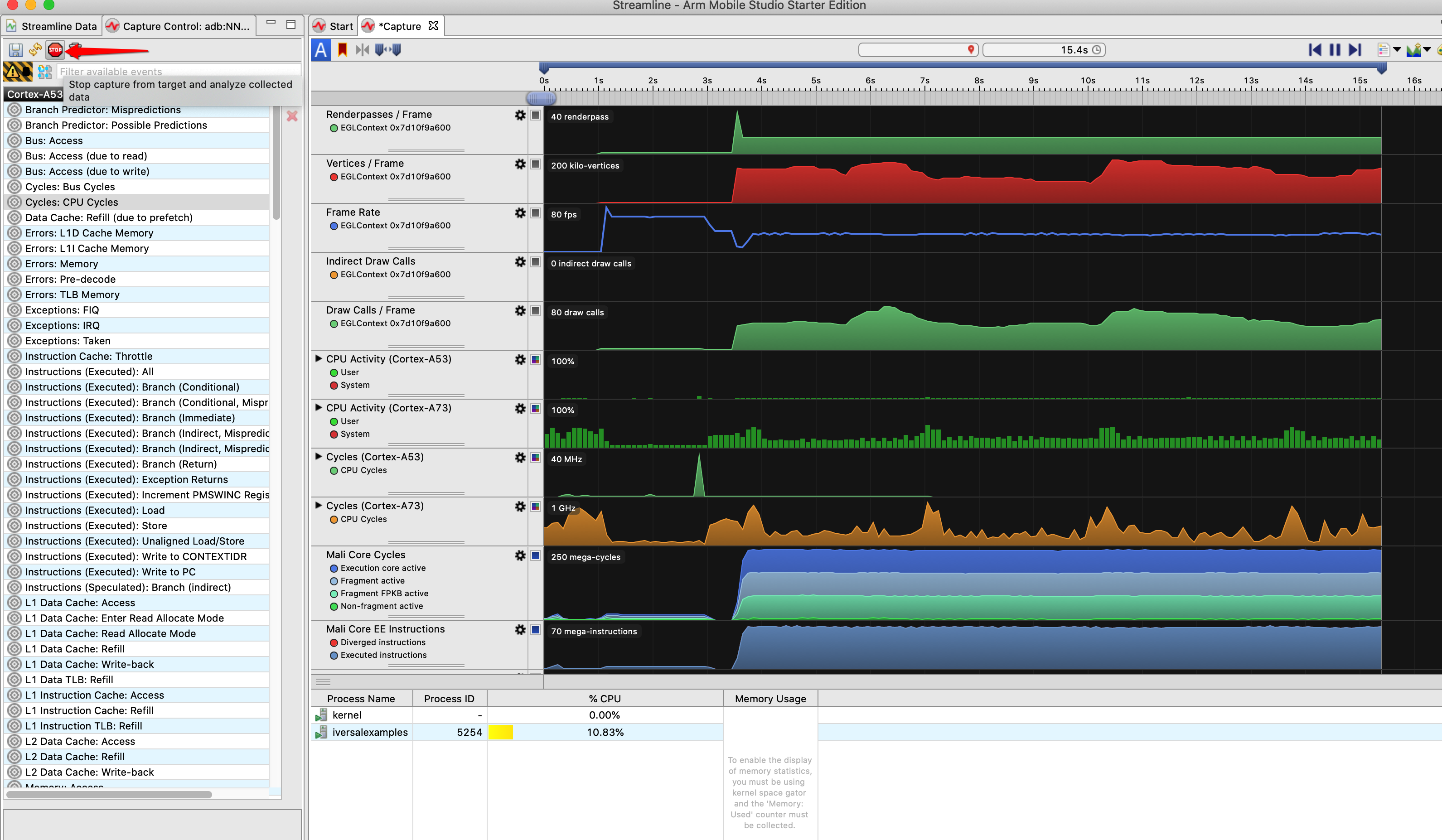

点击开始捕获一下，并且启动游戏，捕获时长可以自己控制，比如我这里捕获了20秒，最后点击Stop就可以保存了。

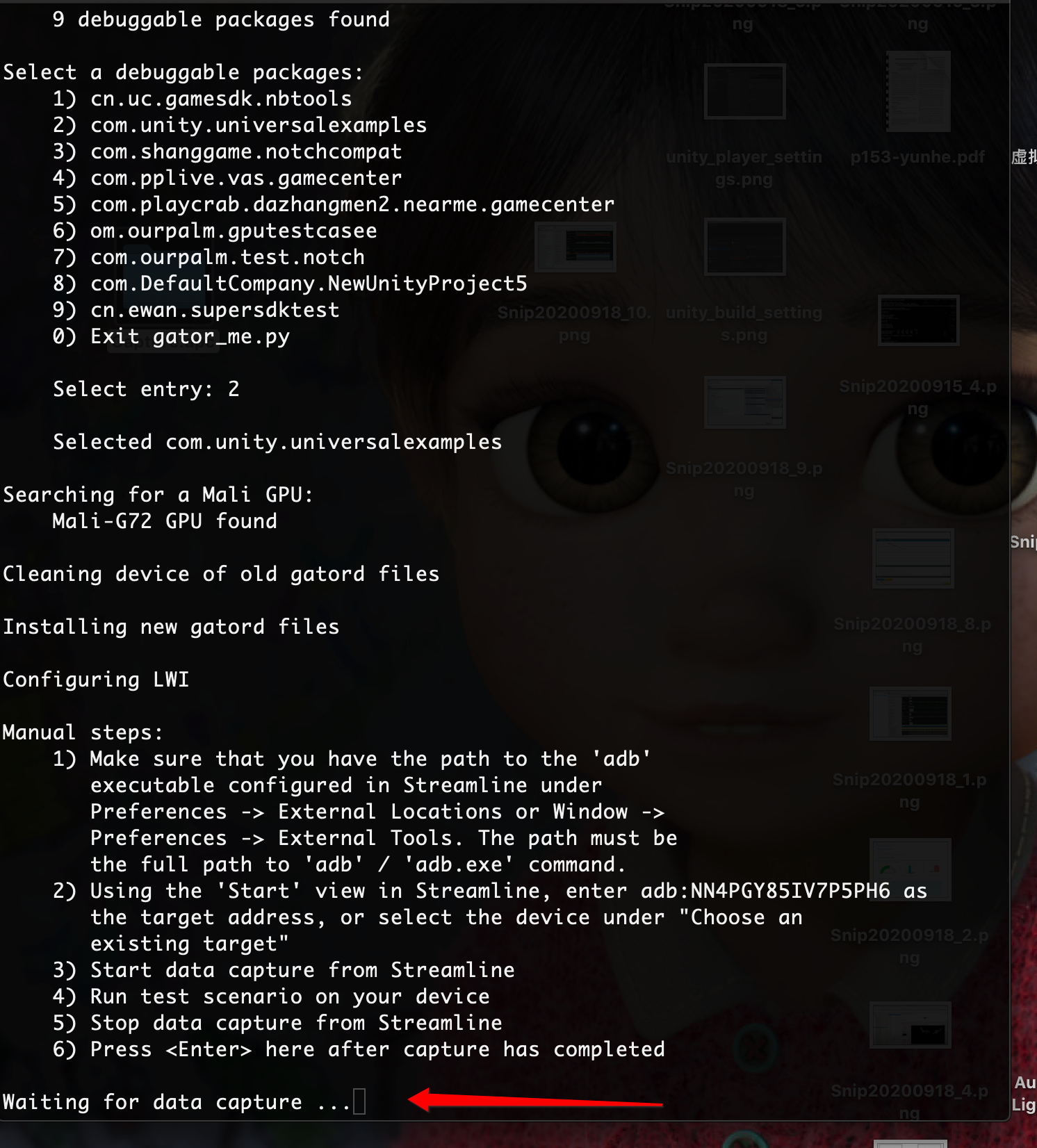

还没完此时要回到命令行那里敲一下回车确保捕获结束。

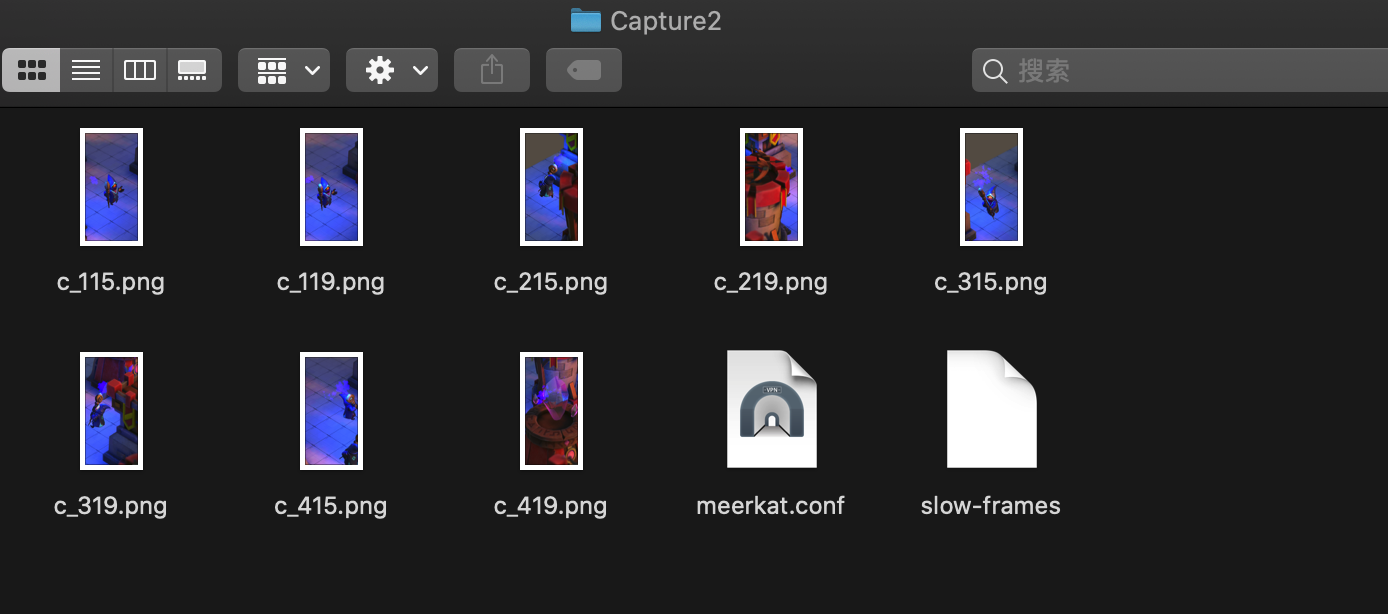

这时候桌面上应该有两个文件夹，Capture.apc捕获的数据，Capture2捕获的低帧率图片。通过图片的名字我们就可以看到那些是低帧率时截取的游戏图片。

接下来就是根据这两个文件夹来生成报告了，文档上写的就是--frame-capture设置图片路径，但是我设置了会一直卡在 Processing data... 且无法生成。(我觉得这可能是个BUG)

/Applications/Arm_Mobile_Studio_2020.2/performance_advisor/Performance\ Advisor.app/Contents/MacOS/pa /Users/momo/Desktop/Capture.apc --frame-capture=/Users/momo/Desktop/Capture2 --directory=/Users/momo/Desktop/report --application-name="My Game" --device-name="A50" --build-name="First Build"

所以上面的命令要稍微改改，删除--frame-capture 这样报告里就看不了图了。 --directory表示生成最终报告的路径。

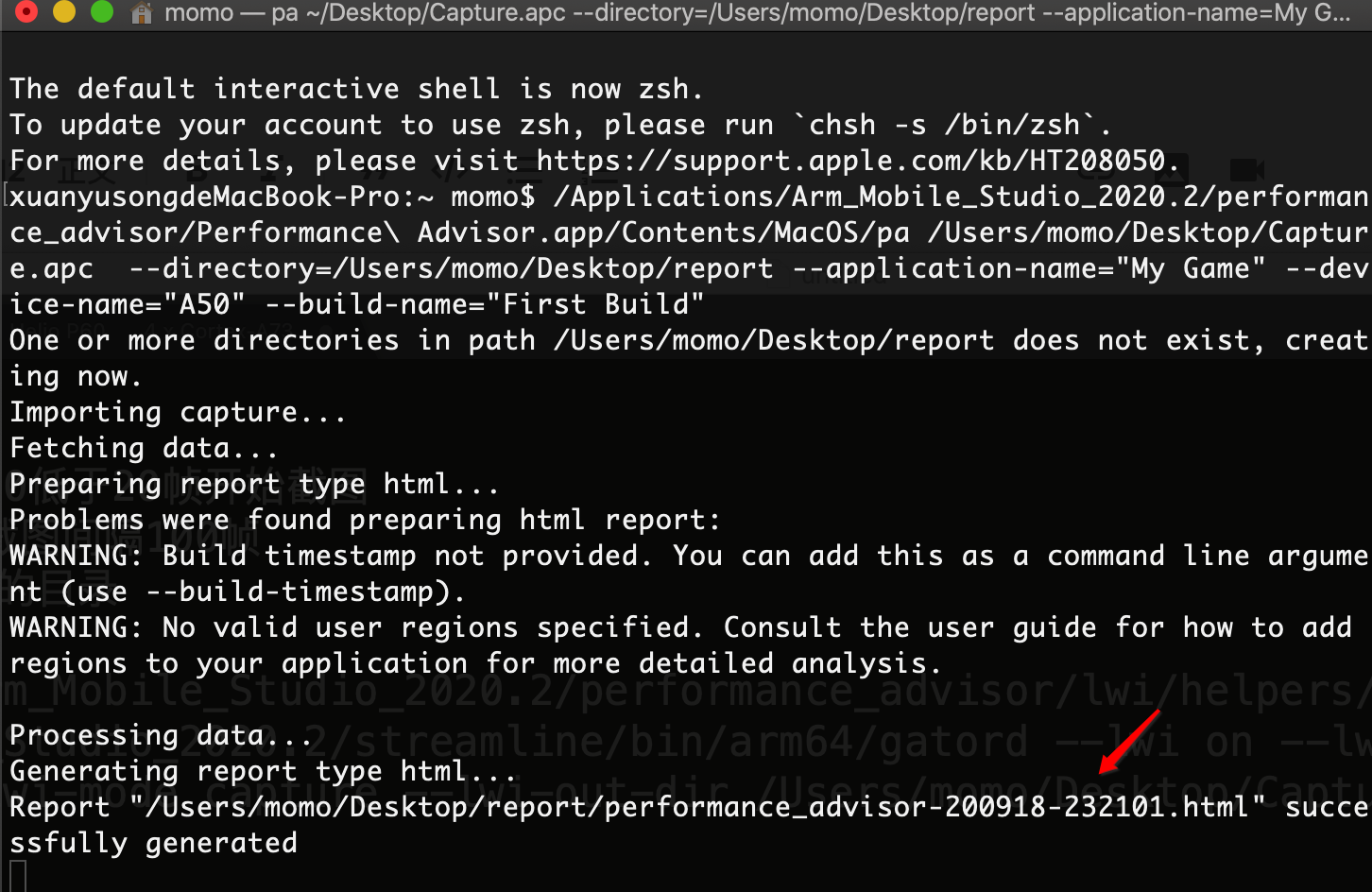

/Applications/Arm_Mobile_Studio_2020.2/performance_advisor/Performance\ Advisor.app/Contents/MacOS/pa /Users/momo/Desktop/Capture.apc --directory=/Users/momo/Desktop/report --application-name="My Game" --device-name="A50" --build-name="First Build"

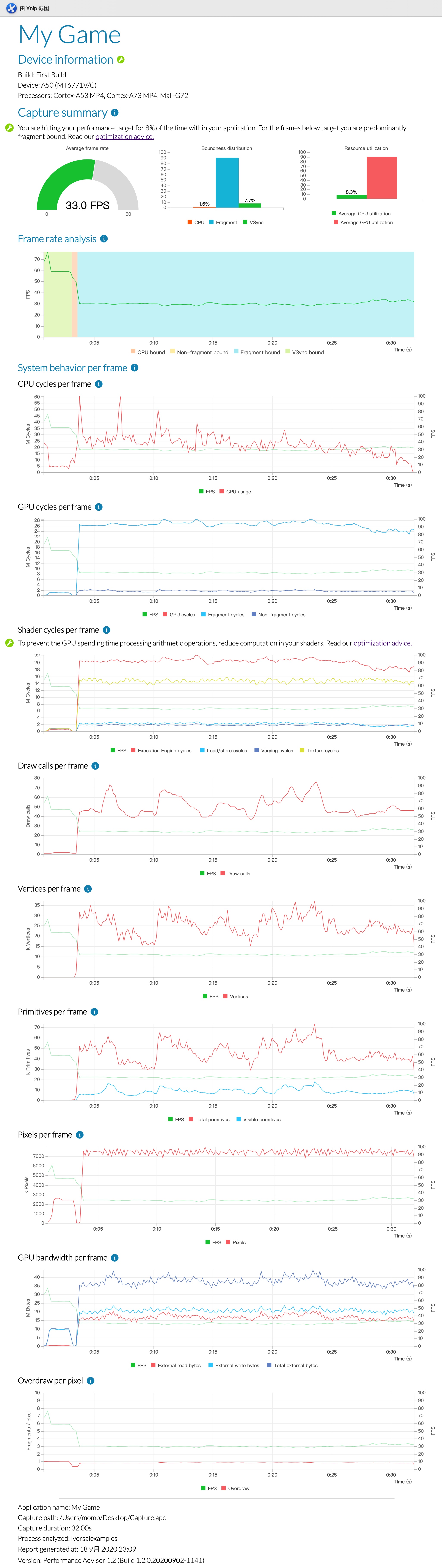

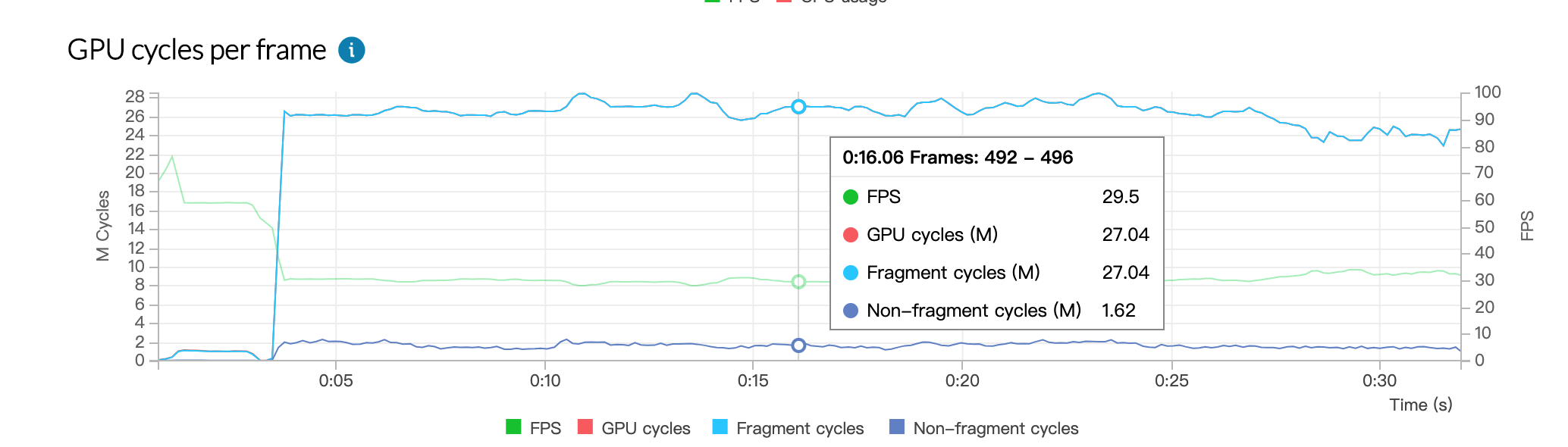

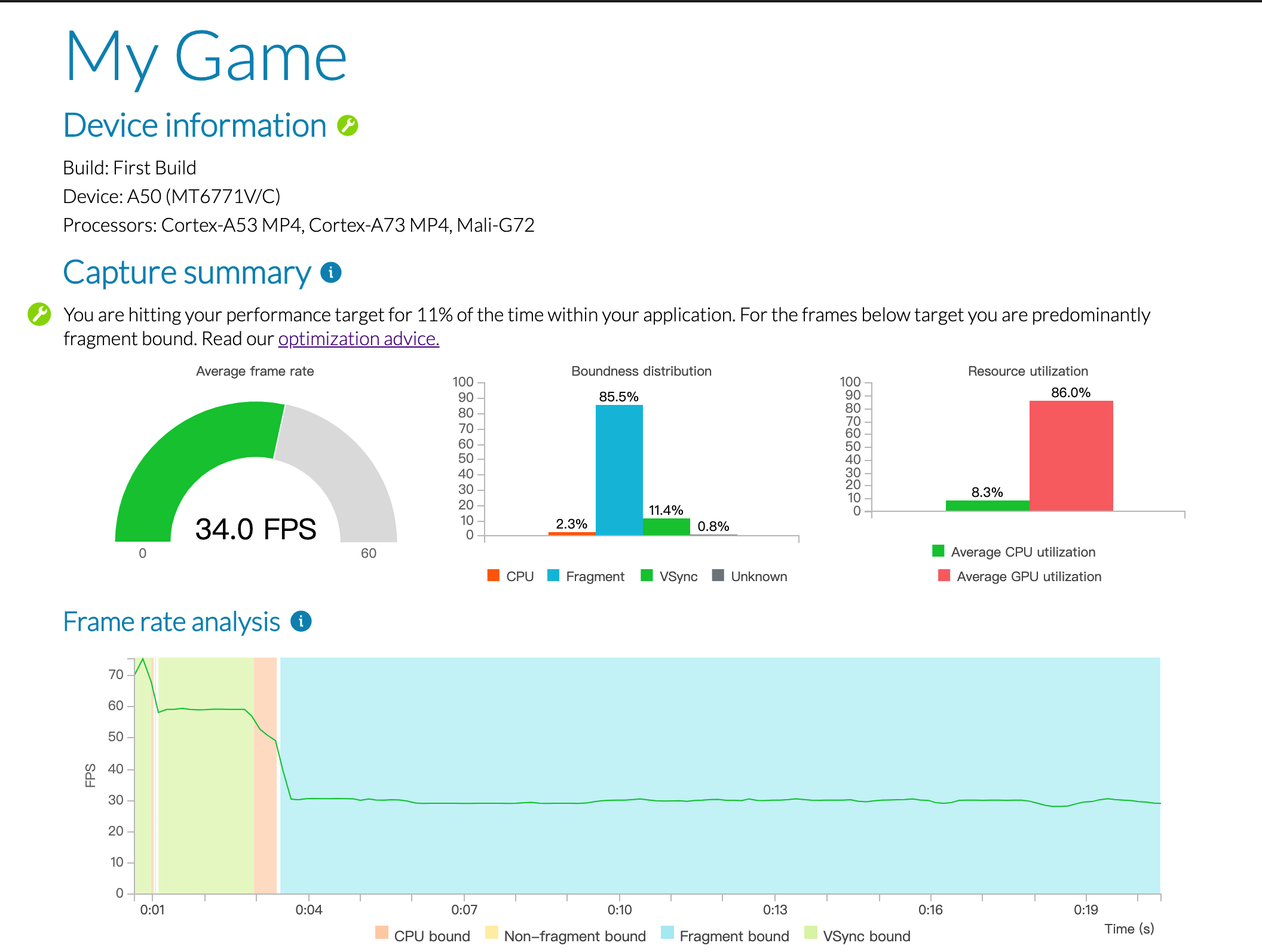

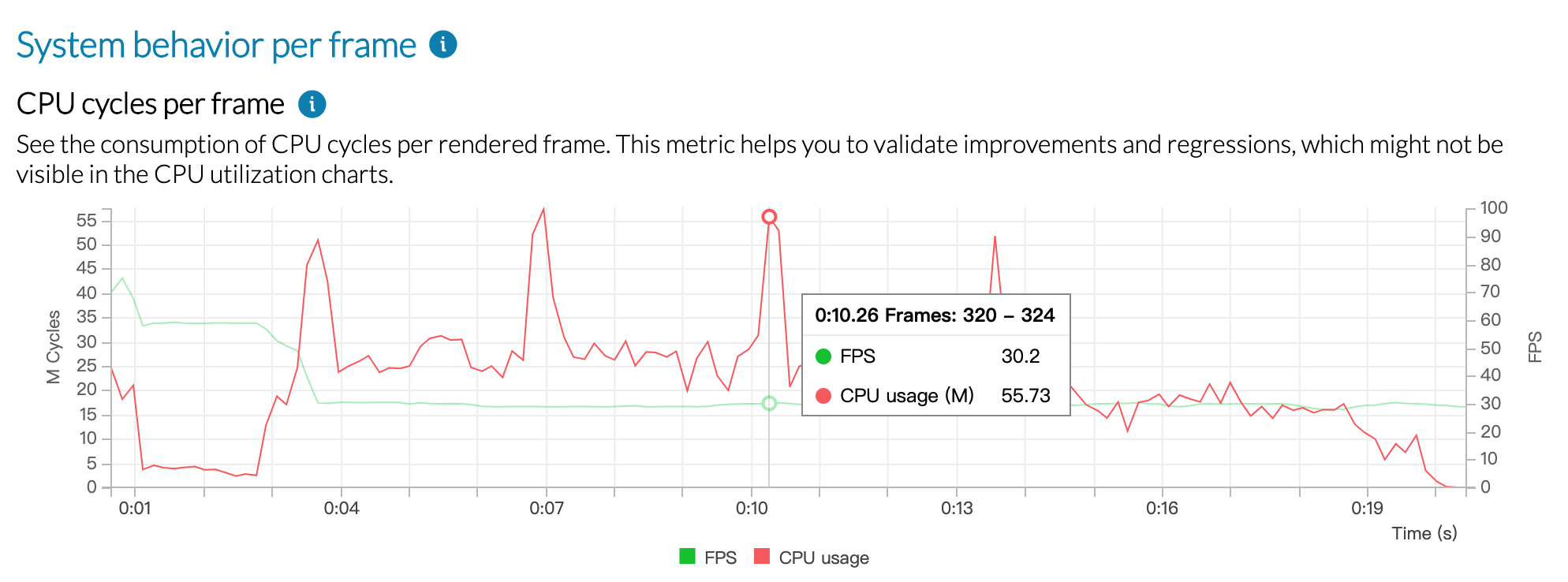

OK 看到这一步我们的报告已经生成了，接着打开它就可以啦。
