时间间隔感测试器（上）：XD555

最新推荐文章于 2025-01-05 10:32:24 发布
最新推荐文章于 2025-01-05 10:32:24 发布
阅读量669 收藏 1
点赞数 1
分类专栏： 数电 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/unoleonardo/article/details/127884255
版权
本文介绍了如何使用经典的555定时器芯片制作时间间隔感测试器，详细阐述了555芯片的简介、引脚定义、封装类型、内部结构和真值表，并提供了一个实现1.5秒间隔闪烁的电路原理，帮助检测快速反应能力。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本文使用了经典的555芯片，实现了时间间隔感测试的功能。



目录

一、555芯片

1.简介

2.引脚定义

3.封装类型

4.内部结构

5.真值表

二、使用案例

原理

总结

一、555芯片

1.简介

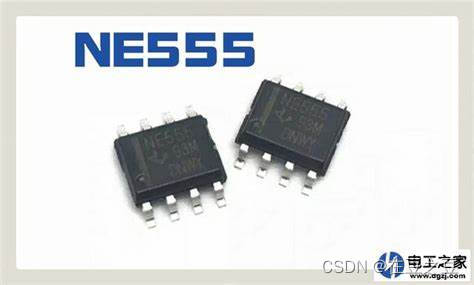

上面就是本文的主角--555芯片（图中的是NE555，不同厂商的芯片真值表略有不同），一段简介：

       555定时器由Hans R. Camenzind于1971年为西格尼蒂克公司设计。西格尼蒂克公司后来被飞利浦公司所并购。

        不同的制造商生产的555芯片有不同的结构，标准的555芯片集成有25个晶体管，2个二极管和15个电阻并通过8个引脚引出(DIP-8封装)。555的派生型号包括556（集成了两个555的DIP-14芯片）和558与559。

      NE555的工作温度范围为0-70°C，军用级的SE555的工作温度范围为−55到+125 °C。555的封装分为高可靠性的金属封装（用T表示）和低成本的环氧树脂封装（用V表示），所以555的完整标号为NE555V、NE555T、SE555V和SE555T。一般认为555芯片名字的来源是其中的三枚5KΩ电阻，但Hans Camenzind否认这一说法并声称他是随意取的这三个数字。



2.引脚定义

引脚

名称

功能

1

GND（地）

接地，作为低电平&#
最低0.47元/天 解锁文章
