快充协议（QC/PD/PE）

充电按用途可分为：车充，墙冲，无线充和充电宝（移动电源）；按接口可分为Micro-USB, USB-A or B, Type-C和Lightning（Apple）; 按充电快慢可分为BC1.2，USB/Lightning标准， QC(Qualcomm)和PD； 按充电协议可分为 高通QC 2.0/3.0/4.0/5.0, 华为FCP/SCP,MTK PE2.0/3/0, Oppo VOOC/Super VOOC, Apple(2.4A）…

下面就基于主要快充协议及其标准来展开说， 主要是QC和PD, 也会涉及PE等。
A. 快充介绍（QC/PD/PE）
1. QC(Qualcomm)

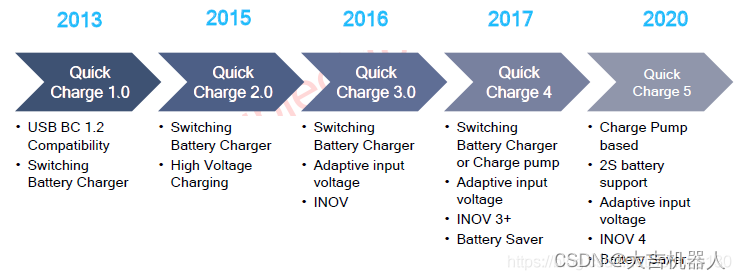

    技术发展路线

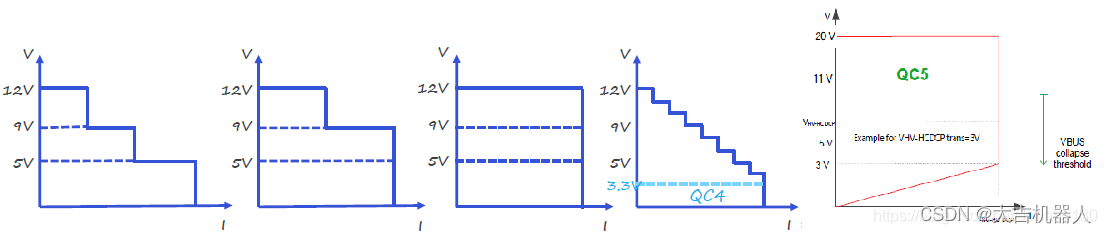

    V/I Profile(QC1~5)





    符合Quick Charge 2.0、3.0、4和5标准的附件需要为所有电压提供至少500mA（负载），但它允许支持不同的I/V曲线，以获得最大的设计灵活性–以下是一些例子。
    5V输出电压精度需要达到±5%。9V、12V和20V输出电压精度需要达到±10%。

2. PD(Power Delivery)

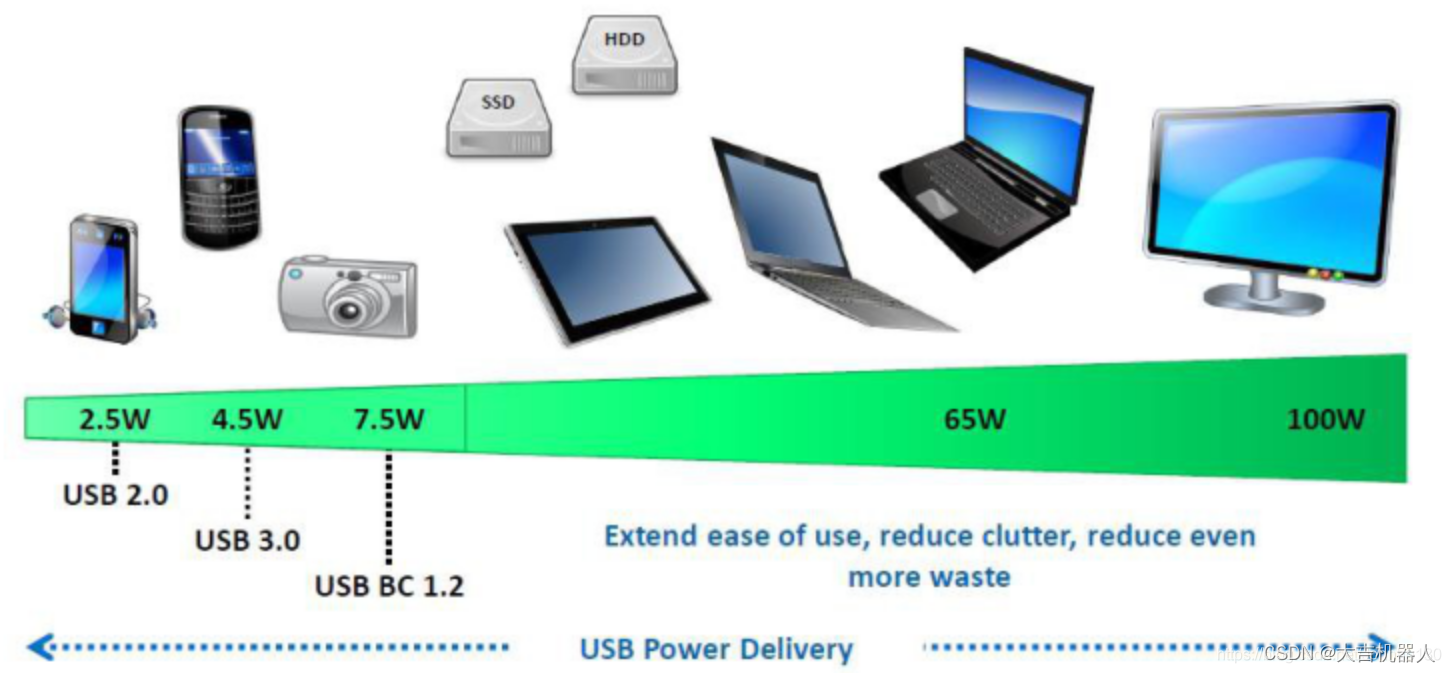

    Roadmap

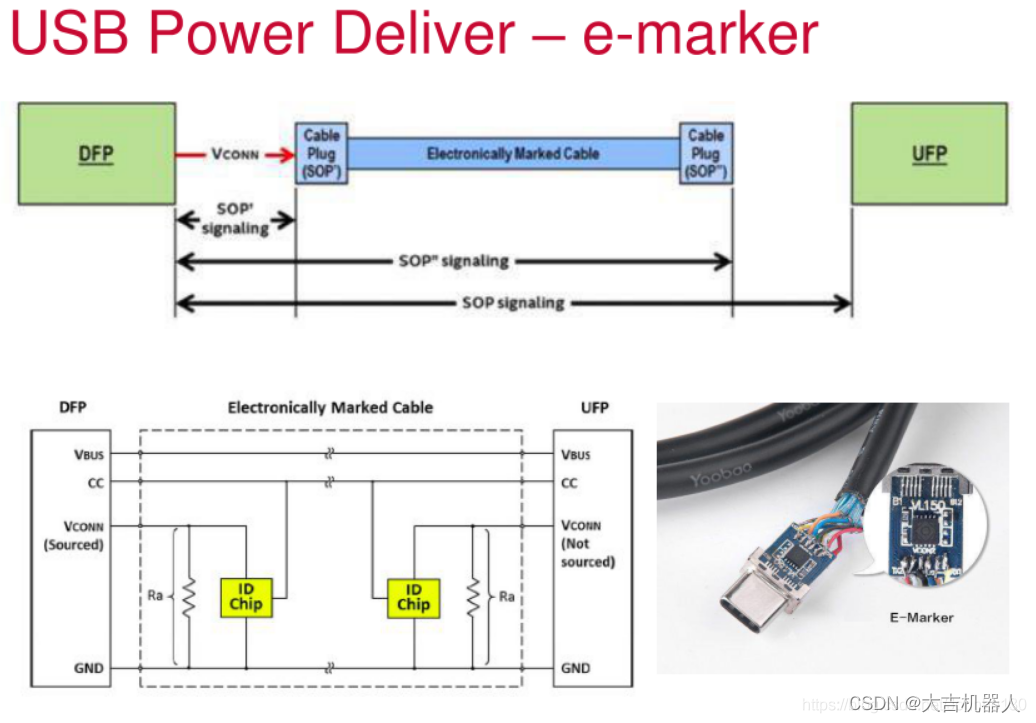

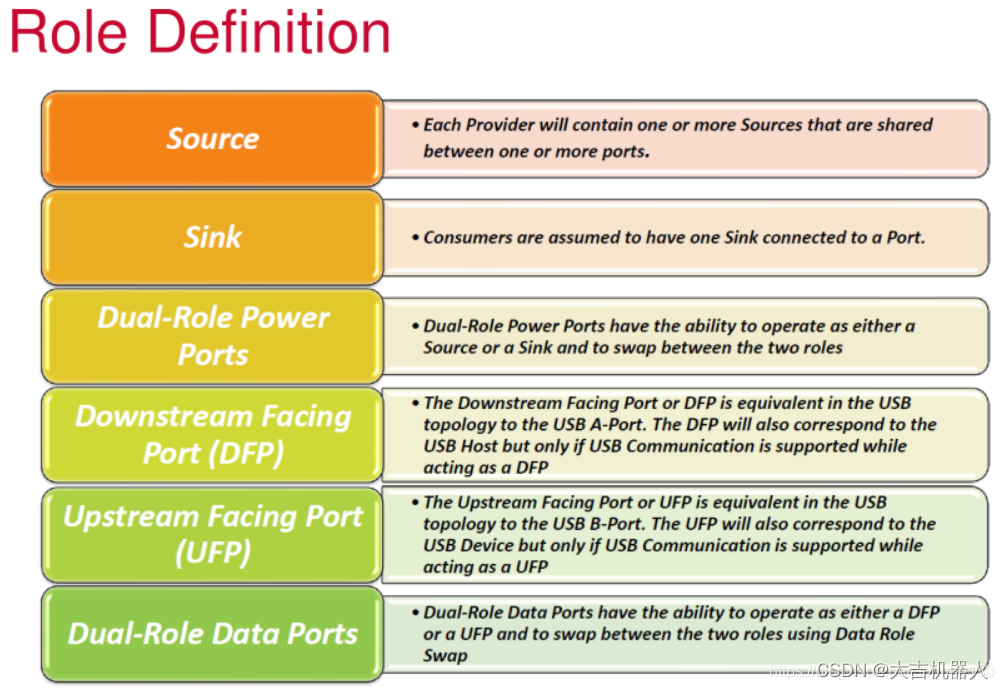

2. Architecture (架构）



3. PE(Pump Express)

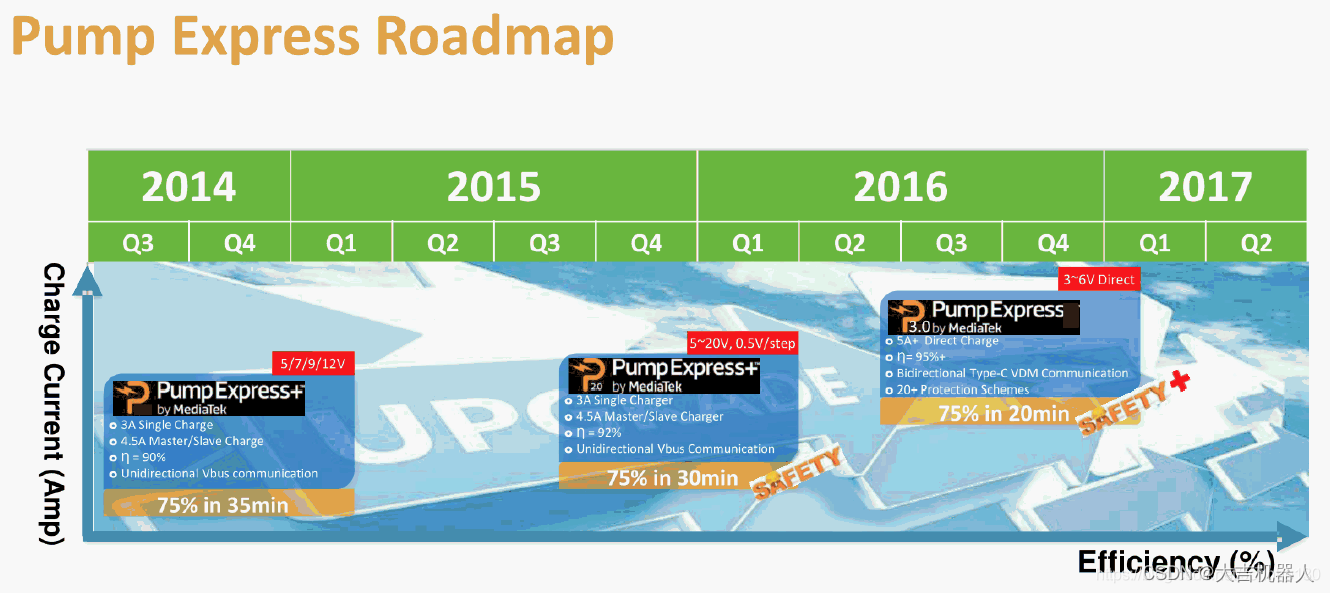

    Roadmap

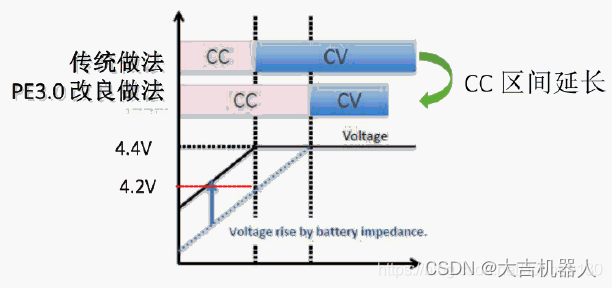

    V/I Profile

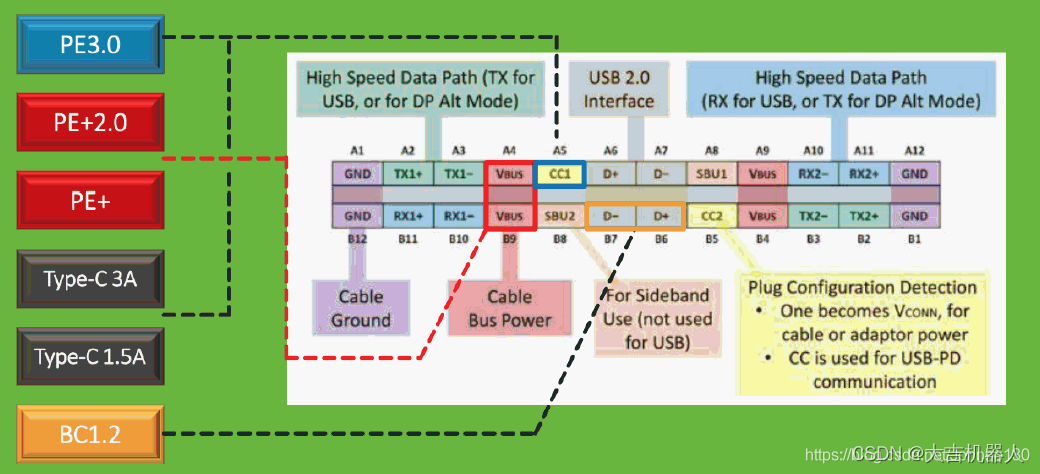

    兼容性









————————————————
