Spark内存管理

概述

spark从1.6.0开始内存管理发生了变化，原来的内存管理由StaticMemoryManager实现，现在被称为Legacy,在1.5.x和1.6.0中运行相同代码的行为是不同的，为了兼容Legacy,可以通过spark.memory.useLegacyMode来设置，默认该参数是关闭的。

 spark.memory.useLegacyMode=false

如果采用1.6之前的模型，这会使用StaticMemoryManager来管理，否则使用新的UnifiedMemoryManager。

1.6.0之前的内存组成

我们先看看1.6之前，对于一个Executor,内存都有哪些部分构成：

• ExecutionMemory。这片内存区域是为了解决 shuffles,joins, sorts and aggregations 过程中为了避免频繁IO需要的buffer。 通过spark.shuffle.memoryFraction(默认 0.2) 配置。

• StorageMemory。这片内存区域是为了解决 block cache(就是你显示调用dd.cache, rdd.persist等方法), 还有就是broadcasts,以及task results的存储。可以通过参数 spark.storage.memoryFraction(默认0.6)。设置

• OtherMemory。给系统预留的，因为程序本身运行也是需要内存的。 ​(默认为0.2).​

另外，为了防止OOM,一般而言都会有个safetyFraction，比如ExecutionMemory 真正的可用内存是 spark.shuffle.memoryFraction * spark.shuffle.safetyFraction 也就是0.8 * 0.2 ,只有16%的内存可用。
这种内存分配机制，最大的问题是，谁都不能超过自己的上限，规定了是多少就是多少，虽然另外一片内存闲着呢。这在是StorageMemory 和 ExecutionMemory比较严重，他们都是消耗内存的大户。

这个问题引出了Unified Memory Management模型，重点是打破ExecutionMemory 和 StorageMemory 这种分明的界限。

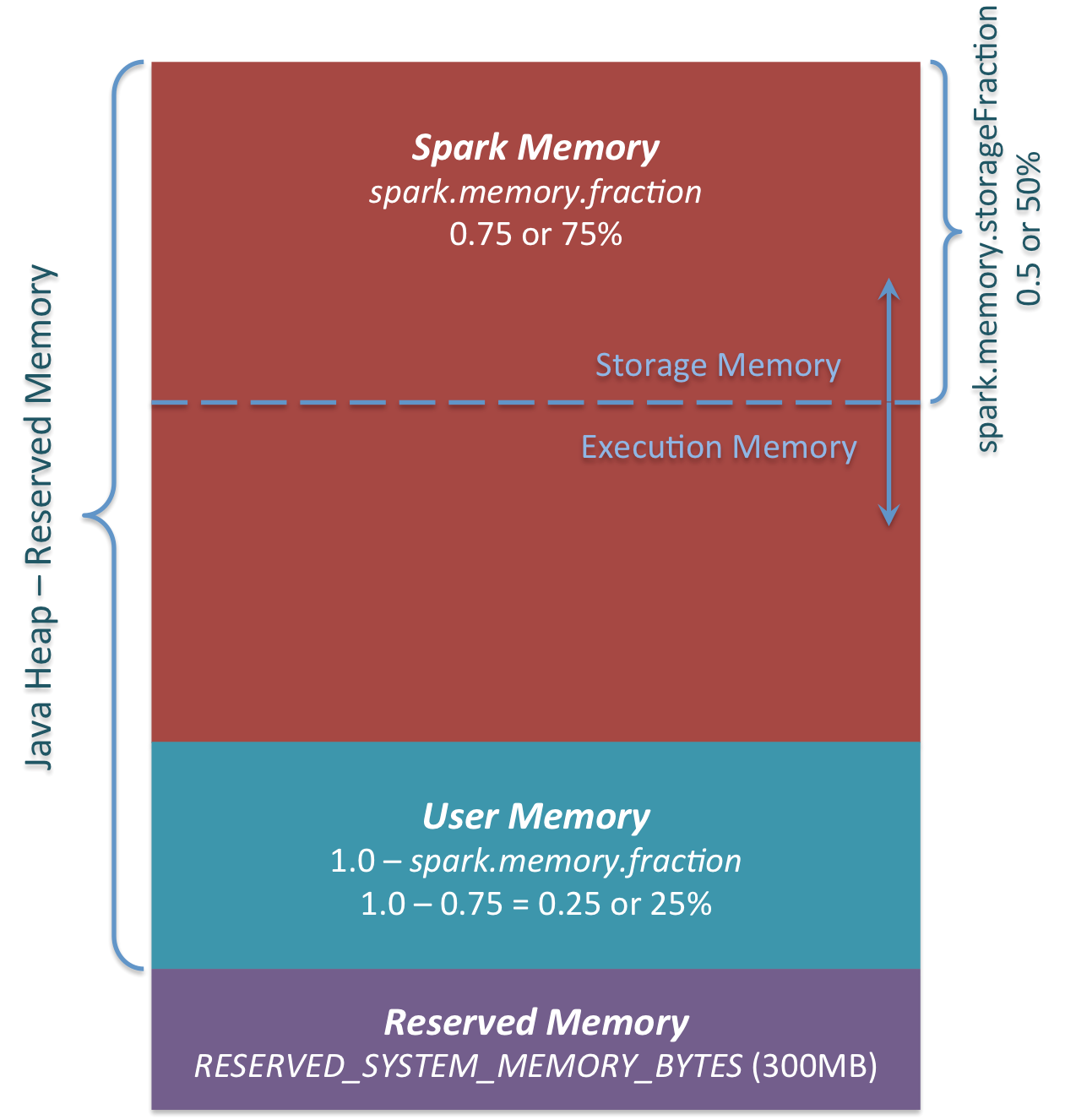

1.6.0的统一内存管理如下：

主要有三部分组成：

1 Reserved Memory

这部分内存是预留给系统使用，是固定不变的。在1.6.0默认为300MB(RESERVED_SYSTEM_MEMORY_BYTES = 300 * 1024 * 1024)，这一部分内存不计算在spark execution和storage中，除了重新编译spark和spark.testing.reservedMemory,Reserved Memory是不可以改变的，spark.testing.reservedMemory不推荐使用在实际运行环境中。是用来存储Spark internal objects，并且限制JVM的大小，如果executor的大小小于1.5 * Reserved Memory = 450MB ，那么就会报 “please use larger heap size”的错误,源码如下。

    val minSystemMemory = reservedMemory * 1.5
    if (systemMemory < minSystemMemory) {
      throw new IllegalArgumentException(s"System memory $systemMemory must " +
        s"be at least $minSystemMemory. Please use a larger heap size.")
    }

2 User Memory

分配Spark Memory剩余的内存，用户可以根据需要使用。可以存储RDD transformations需要的数据结构，例如， 重写spark aggregation,使用mapPartition transformation，通过hash table来实现aggregation，这样使用的就是User Memory。在1.6.0中，计算方法为(Java Heap - Reserved Memory) * (1.0 - spark.memory.fraction)，默认为(Java Heap - 300M) * 0.25，比如4GB的heap大小，那么User Memory的大小为949MB。由用户来决定存储的数据量，因此要遵守这个边界，不然会导致OOM。再次说明一下，这一块内存是User Memory，存什么和怎么存都取决于你，Spark不会管你在这里干什么和是否忽略分界。代码中忽略分界可能会导致OOM(out of memory)错误。

3 Spark Memory

计算方式为：(Java Heap – Reserved Memory) * spark.memory.fraction，在1.6.0中，默认为(Java Heap - 300M) * 0.75。例如堆的大小为4GB，那么Spark Memory为2847MB。Spark Memory又分为Storage Memory和Execution Memory两部分。两个边界由spark.memory.storageFraction设定，默认为0.5。但是两部分可以动态变化，相互之间可以借用，如果一方使用完，可以向另一方借用。先看看两部分是如何使用的。

Storage Memory 用来存储spark cached data也可作为临时空间存储序列化unroll，broadcast variables作为cached block存储，但是需要注意，这是unroll源码，unrolled block如果内存不够，会存储在driver端。broadcast variables大部分存储级别为MEMORY_AND_DISK。

Execution Memory 存储Spark task执行过程中需要的对象，例如，Shuffle中map端中间数据的存储，以及hash aggregation中的hash table。如果内存不足，该空间也容许spill到磁盘。

我们可以从Storage Memory中清除出内存块，但Execution Memory则不行。那么Execution Memory内存池何时可以从Storage Memory中借取内存？有以下两种情况：

Storage Memory还有free空间

• Storage Memory中有空闲的空间，比如说缓存块没有将所有空间用尽。然后就会减少Storage Memory，增加Execution Memory。
• 当Storage Memory超出了初始的分区大小并用完了所有空间，这种情况会导致从Storage Memory中借取空间，除非它达到了初始大小。

反过来，只有在Execution Memory有空闲空间时Storage Memory才可以从Execution Memory借取一些空间。

初始的Storage Memory分区大小是通过Spark Memory * spark.memory.storageFraction = (Java Heap - Reserved Memory)* spark.memory.fraction * spark.memory.storageFraction，默认大小是(Java Heap - 300M) * 0.75 * 0.5 = (Java Heap - 300M) * 0.375。比如Heap有4G，那初始Storage Memory分区就有1423.5M。

这意味着如果我们用Spark cache并且executor上缓存的数据量至少达到初始的Storage Memory大小，那么storage分区大小就会保持至少初始大小，因为我们无法从Storage Memory中清除内存块并使之变小。然而如果填满了Storage Memory分区之前Execution Memory分区就增长超过了其初始大小，你不能强行从Execution Memory中清除内存，那么最后执行Memory占用Storgae Memory内存，Storage Memory就会比初始大小要小。
