基于电鱼智能eFish-SBC-RK3576工控板的运动控制模块方案

此方案充分发挥RK3576的异构计算能力与工业接口密度，可快速适配数控机床、并联机器人等高动态场景。

方案亮点

1. ‌算控一体‌：单板同时承担运动规划（A72）与实时控制（A53），省去外部PLC。
2. ‌协议融合‌：原生支持CANopen/EtherCAT/Modbus，适配90%工业驱动器。
3. ‌快速部署‌：提供预装ROS2的SDK镜像，支持MATLAB/Simulink代码生成。

一、方案概述

面向工业自动化场景（机械臂/CNC/AGV），通过‌eFish-SBC-RK3576‌的实时控制接口与高算力特性，构建多轴运动控制系统：

• ‌多协议驱动‌：通过CAN总线连接步进电机（TMC5160）和伺服驱动器（EtherCAT/CANopen）。
• ‌精准控制‌：GPIO输出脉冲+方向信号，支持微步细分与闭环反馈。
• ‌安全监控‌：GPIO接收急停/限位信号，触发硬件级保护动作。
• ‌轨迹规划‌：利用RK3576的A72核心实时解算S曲线加减速、多轴插补算法。

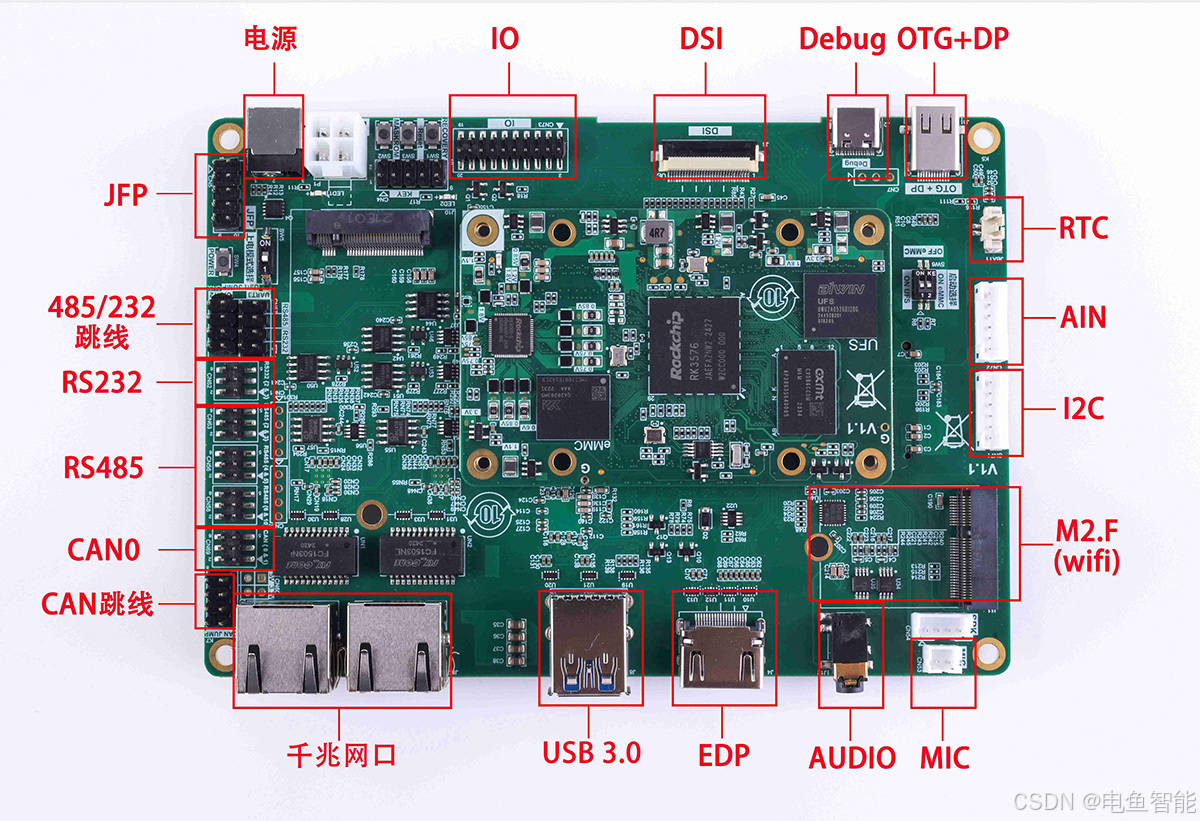

二、硬件配置与接口分配

1. 核心硬件选型

模块	接口/配置	说明
‌步进电机驱动器‌	CAN总线 x1 + GPIO x2	TRINAMIC TMC5160，支持256微步细分
‌伺服控制器‌	CAN总线 x1（多节点）	台达ASDA-A2系列，支持CANopen over EtherCAT
‌编码器反馈‌	GPIO x4（AB相输入）	1000PPR增量式编码器，4倍频计数
‌安全回路‌	GPIO x2（输入/输出）	急停按钮（输入）、安全继电器（输出）

2. 接口资源占用

• ‌已占用接口‌：
  • CAN x1（伺服系统）
  • GPIO x8（4轴脉冲方向+编码器反馈+安全IO）
• ‌剩余接口‌：
  • CAN x1（扩展第二运动控制网络）
  • USB 3.0 x3（连接示教器或3D视觉传感器）
  • RS485 x6（连接PLC或HMI）
  • PWM x2（控制辅助气动元件）

三、软件架构设计

1. 操作系统与驱动

• ‌OS‌：Ubuntu 22.04 + Xenomai 3（双内核实时扩展，任务抖动<10μs）
• ‌关键驱动‌：
  • CAN：SocketCAN + CANopen协议栈（CanFestival）
  • GPIO：通过libgpiod实现纳秒级中断响应
  • EtherCAT：IgH主站协议栈，周期同步周期≤1ms

2. 核心软件组件

组件	技术栈	功能
‌运动控制内核‌	C++/ROS2 Control	实现PID/前馈控制、多轴插补（G代码解析）
‌实时通信服务‌	EtherCAT Master	同步伺服驱动器的PVT（位置-速度-时间）模式
‌安全监控层‌	SafeLinux模块	SIL2级安全逻辑（如STO安全扭矩关断）
‌可视化调试工具‌	Qt 5.15 + OpenGL	实时显示机械臂运动轨迹与关节力矩曲线

3. 控制时序流程

sequenceDiagram

    participant 运动规划器

    participant 实时内核

    participant 伺服驱动器

    运动规划器->>实时内核: 发送目标位置(插补)

    实时内核->>伺服驱动器: CANopen PDO写入目标值

    伺服驱动器-->>实时内核: 回传实际位置(Encoder)

    实时内核->>运动规划器: 反馈误差补偿

    loop 安全监控

        实时内核->>GPIO: 每1ms读取急停状态

四、关键技术与优势

1. 高精度运动控制

• ‌硬件级PWM‌：通过RK3576 PWM控制器生成2.4MHz脉冲信号，支持动态微步调整。
• ‌抗干扰设计‌：CAN总线终端电阻自动匹配，GPIO信号光耦隔离（2500Vrms）。

2. 多轴同步优化

• ‌EtherCAT‌：支持64轴同步控制，抖动补偿算法（<±50ns）。
• ‌S曲线规划‌：Jerk限制算法减少机械冲击，提升设备寿命。

3. 工业可靠性

• ‌双冗余通信‌：CAN与EtherCAT互为备份链路，断线自动切换。
• ‌硬件看门狗‌：MAX6374监控系统状态，异常时强制进入安全状态。

五、部署与实施

1. 硬件部署示意图

[AGV小车控制箱]

  ├── eFish-SBC-RK3576（主控）

  ├── CAN总线 --连接--> 伺服轮毂电机 x4

  ├── GPIO --控制--> 步进电机（升降机构）

  └ EtherCAT --扩展--> IO模块（传感器集群）

2. 成本与周期

项目	明细
单轴控制成本	≈¥1,500（含工控机+驱动器+线缆）
运动算法开发周期	4-6周（模型辨识+参数整定）
认证支持	符合IEC 61800-5-1功能安全标准
