AIOT处理平台RK3568开发板特点分析以及应用场景介绍

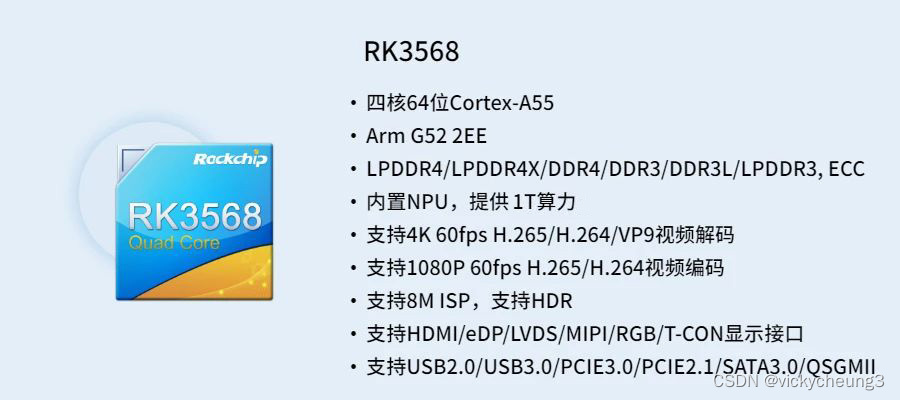

Rockchip RK3568 处理器是一款高性能、低功耗的四核应用处理器芯片，专为个人移动互联网设备和AIoT 设备而设计。RK3568集CPU、GPU、NPU、VPU于一体，

CPU：

四核64位Cortex-A55，主频最高2.0GHz，22nm先进工艺

GPU：

Mail-G52，支持OpenGLES 1.1/2.0/3.2，OpenCL2.0，Vulkan1.1，内嵌高性能2D加速硬件

NPU：

集成高效能AI加速器RKNN NPU，支持1Tops算力，支持Caffe/TensorFlow等主流架构模型的一键切换；

VPU：

视频解码4K 60fps H.265/H.264/VP9；视频编码1080P 60fps H.265/H.264；8M ISP，支持HDR

IAC-RK3568-Kit开发板基于瑞芯微新一代AIOT国产处理器RK3568设计开发。芯片采用22nm制程工艺，四核64位Cortex-A55架构，搭载双核心架构Mali-G52 GPU，并内置独立NPU，可提供1T算力，同时集成支持多格式视频编解码的VPU，集GPU、NPU、VPU于一体，满足轻量级AI计算；支持Wi-Fi 6、5G/4G无线网络通讯；拥有双千兆以太网、PCI-e、USB3.0、SATA3.0等高速接口，快速实现在物联网、工业、车载、安防、商显等领域的开发应用。

 参数

CPU	RockChip RK3568，Quad ARM® Cortex™-A55 内核，主频高达 2.0GHz
GPU	Mali-G52-2EE,支持 OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1 内嵌高性能 2D 加速硬件
VPU	支持 4K 60fps H.265/H.264/VP9 视频解码 支持 1080P 60fps H.265/H.264 视频编码 支持 8M ISP，支持 HDR
NPU	神经处理器单元，支持1TOPS
RAM	2GB LPDDR4
Flash	8GB eMMC，可扩展 16GB eMMC、32GB eMMC
PMIC	RockChip RK809 电源管理单元
以太网	2 路网络芯片采用 RGMII 模式完美支持 10M/100M/1000M 以太网
WiFi	板载 WiFi 模块，支持 2.4GHz/5GHz 双频 WiFi，802.11a/b/g/n/ac 协议
通讯接口	1 路 UART 调试串口（TTL 电平） 2 路 RS232 串口（三线制 RS232 串口） 1 路 RS485 接口 3 路 CAN 接口
显示接口	2 路 4 通 道 MIPI_DSI 显 示 接 口 （ 1 路 复 用 LVDS ） ， 分 辨 率 高 达1920x1080@60Hz 1 路单通道 LVDS 显示接口，分辨率高达 1280x800@60Hz 1 路 HDMI 显示接口（HDMI2.0），分辨率高达 4096x2160@60Hz 1 路 eDP 显示接口，分辨率高达 2560x1600@60Hz
音频接口	音频（功放）输出接口 双声道音频输出（耳机插座） 单通道 MIC 音频输入
USB 接口	2 路 USB2.0 HOST 接口 1 路 USB Type-c 接口
摄像头接口	2 路 MIPI-CSI（4 通道），支持两路摄像头同时输入
输入接口	标准 I2C 电容屏接口
扩展接口 （二选 1）	MINI-PCIE 接口（USB2.0），外接 4G 模块 M.2 B-KEY 接口，外接 5G 模块，SIM 卡接口
扩展接口	8 路 GPIO 接口（1.8V）
存储接口	1 路 TF 卡接口 1 路 SATA 接口
其他设备	复位电路、看门狗电路、实时时钟
电源输入	+12V 供电
尺寸	核心板：65mm*70mm，8 层板高精度沉金工艺 底板：200mm*140mm，4 层板高精度沉金工艺
工作温度	0°C ~ +70°C（-40°C ~ +85°C可选）
存储温度	0°C ~ +70°C
工作湿度	10%到 90%，非凝结
操作系统	Android 11/Debian 10

 # 特点 #

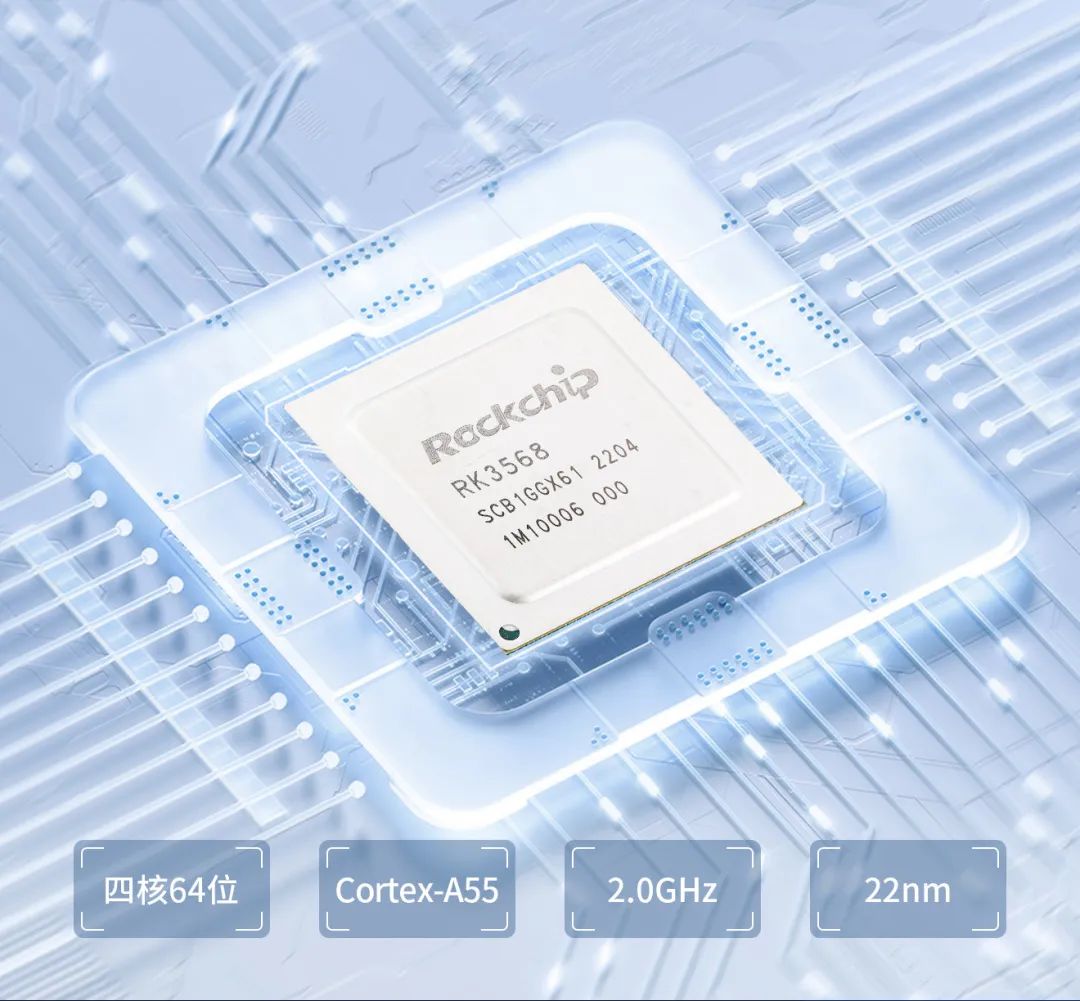

高性能64位四核处理器

基于瑞芯微四核64位Cortex-A55 ARMv8架构处理器RK3568，主频可达2.0GHz，为后端设备数据处理提供高效而稳定的性能；

CPU采用22nm制程工艺，动态调频调压技术，进一步放大能效比优势。

大容量内存 全链路ECC

最大容量支持8GB内存，能够有效发挥处理器性能，降低延迟，提高效率；支持全链路ECC，高可靠性设计确保数据安全。

独立NPU 实现轻量级AI计算

内置瑞芯微自研第三代NPU ,1Tops算力，满足轻量级AI计算。支持Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet主流架构模型的一键转换，可支持运行物体识别、人脸识别、场景分类、手势识别等多种AI算法，赋能多种AI场景应用。

高清编解码  支持同编同解

单路4K@60fps H.265/H.264/VP9多格式视频解码，或多路1080P@30fps同时解码，支持同编同解；1080P@60fps H.265/H.264视频编码，支持动态码率、帧率、分辨率调节。

多种显示接口 支持三屏异显

拥有MIPI-DSI、LVDS、eDP、HDMI多种显示接口，支持三屏异显输出，满足多媒体广告机、信息发布终端、新零售终端、收银机等多屏应用需求。

内置8M ISP 支持双摄像头

内置8M@30fps ISP（图像信号处理器），可分时复用满足双摄需求，支持HDR高动态图像获取，具有畸变矫正、去雾、噪点消除等功能，保障复杂环境下的图像显示。

强大的网络通讯能力

配置双路千兆以太网口，同时预留4G、5G模块接口，便于多设备组网，满足高速网络需求。支持Wi-Fi6无线网络通讯，实现更高的数据传输速率。

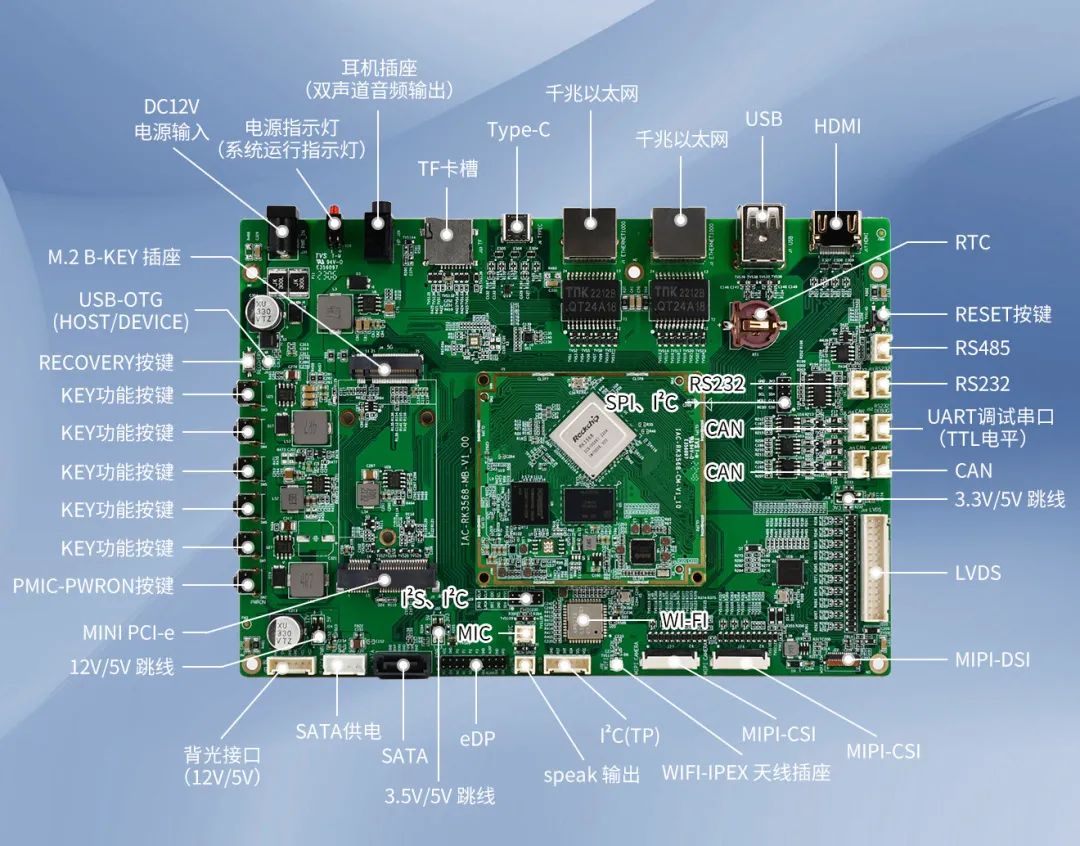

全功能接口集成

底板扩展网口、USB、Type-C、CAN、RS232、RS485，SATA、M.2、MIPI、LVDS、HDMI、eDP等全面接口，满足各领域产品功能接口需求。

Android、Debian 操作系统

支持Android11/Debian10系统，提供丰富技术资料，便于客户开发，加快产品开发上市。

应用领域

可应用于物联网网关、NVR、安防监控、工控平板、车载中控、视频会议一体机、广告机、云终端、NAS服务器等。
