一、概述
液压式断路器是一种基于液压电磁脱扣技术的电路保护装置,通过磁动力与液压阻尼的协同作用实现过载和短路保护。与传统热磁式断路器相比,其核心优势在于温度稳定性强、响应时间可调以及无需冷却复位,特别适用于轨道交通、船舶、数据中心等高可靠性场景。截至2025年,液压式断路器在新能源并网、智能电网等领域渗透率持续提升,成为电力系统保护的关键设备之一。
二、结构与工作原理
1. 核心组件
• 液压延时管:内部填充硅油,通过调节硅油粘度控制铁芯移动速度,实现反时限保护特性(过载电流越大,动作时间越短)。
• 电磁线圈:串联于主回路,电流通过时产生磁场,驱动衔铁动作。
• 灭弧系统:采用金属栅片分割电弧,结合绝缘材料释放气体冷却,分断能力可达10kA以上。
2. 工作流程
• 过载保护:当电流超过额定值1.25倍时,电磁力克服弹簧阻力,铁芯在硅油阻尼下缓慢移动,经预设延时后触发脱扣。
• 短路保护:大电流瞬间产生强磁场,直接吸合衔铁实现微秒级分断,避免电弧持续损坏设备。

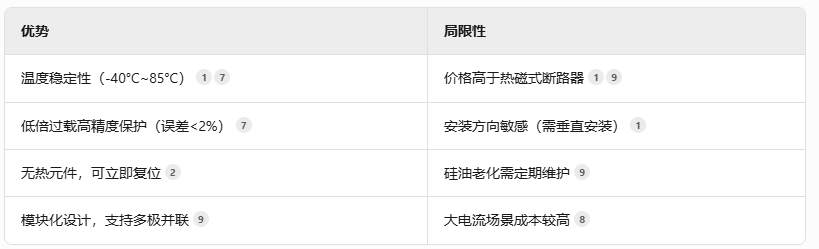

三、技术优势与局限性
四、典型应用场景
1. 轨道交通:主断路器耐受振动和电磁干扰,保障牵引供电系统稳定。
2. 数据中心:配合UPS系统实现毫秒级故障隔离,减少IT设备宕机风险。
3. 新能源系统:在光伏逆变器和储能柜中检测微安级漏电流,预防热失控。
4. 工业自动化:为频繁启停的电机提供快速保护,降低维护成本。
五、技术演进与创新方向
1. 智能化升级
• 集成边缘计算芯片,实现本地化故障诊断(响应时间<1ms)。
• 结合数字孪生技术优化设计,如通过虚拟模型预测触头寿命。
2. 材料创新
• 非晶合金磁芯:磁导率提升至10^5,灵敏度提高30%。
• 环保硅油替代品:开发可降解液压介质,减少环境污染。
3. 模块化与标准化
• 即插即用接口设计,支持快速更换(如N系列产品)。
• 统一通信协议(如《智能磁通门传感器技术规026》),促进设备互联。
六、未来发展趋势
1. 多物理量融合:集成温度、压力传感器,同步监测设备健康状态(如风力发电机叶片应力与磁场联动分析)。
2. 量子技术融合:结合氮-空位色心技术,灵敏度突破飞特斯拉级,拓展至医疗脑磁检测领域。
3. 绿色化转型:推广无SF₆灭弧技术,采用干燥空气或混合气体,降低碳排放。
