电机调谐及变频器硬件接线

一、电机调谐（F1-37）

矢量控制时为保证变频器的最佳控制性能，请将负载与电机脱开并采用旋转调谐进行电机参数自学习，否则将影响矢量控制效果。在电机带有大惯量负载不容易脱开且需采用矢量控制时请采用静止调谐 2

参数自学习前需正确设置电机类型及铭牌参数 F1-00~F1-05，闭环矢量控制时需额外设置编码器类型及脉冲数 F1-27、F1-28

调谐动作说明：设置电机铭牌参数及自学习类型，然后按 RUN 键，变频器将进行静止调谐

• 0：无操作，即禁止调谐
• 1：异步机静止调谐 1，适用于异步电机且大惯量负载不易脱开而不能进行旋转调谐的场合
• 2：异步机动态调谐2，动态调谐过程中，变频器先进行静止调谐，然后按照加速时间 F0-17 加速到电机额定频率的80%，保持一段时间后，按照减速时间 F0-18 减速停机并结束调谐

• 3：异步机静止调谐 2，适用于无编码器情况，电机静止状态下对电机参数的自学习（此时电机仍可能有轻微抖动，需注意安全）

动作说明：设置该功能码为 3，然后按 RUN 键，变频器将进行空载调谐

调谐支持在键盘操作模式、端子模式、通讯模式下进行电机调谐

二、变频器控制回路端口接线

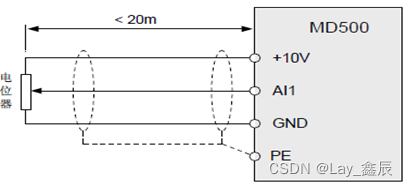

模拟信号输入AI

模拟信号源侧需加滤波电容器或铁氧体磁芯，电流回路+10V—AI1—GND

模拟信号输出AO

数字输出地 CME 与数字输入地COM是内部隔离的，但出厂时 CME 与 COM已经

外部短接（此时DO1 默认为＋ 24V 驱动）；当DO1 想用外部电源驱动时，必须断开CME与COM的外部短接。

数字信号输入DI

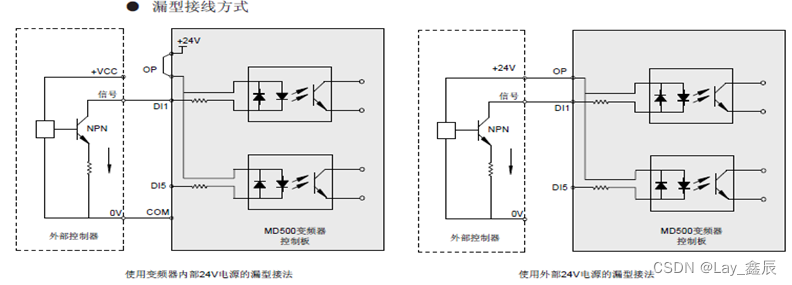

• 使用变频器内部24V 电源是一种最常用的接线方式，将变频器OP 与24V 端子短接，将变频器COM 端子与外部控制器的0V 连接。
• 如果使用外部24V电源，必须把+24V与OP间的短接片去掉，把外部电源的24V正极接在OP端子，外部电源0V 经控制器控制触点后接到相应的DI 端子。

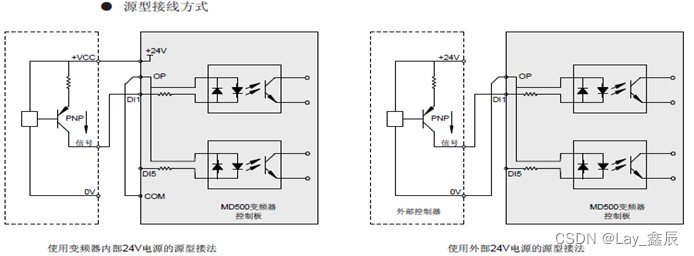

•  如果使用变频器内部24V 电源，必须把+24V 与OP 之间的短路片去掉，将OP 与COM 连在一起，把+24V 与外部控制器的公共端接在一起。

• 如果使用外部电源，必须去掉+24V 与OP 之间的短接片，把OP 与外部电源的0V 接在一起，外部电源24V 正极经外部控制器控制触点后接入DI 相应端子。

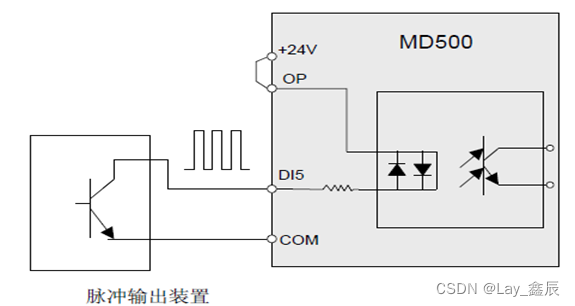

•  DI5 作为高速脉冲输入时，允许的最大频率为100kHz

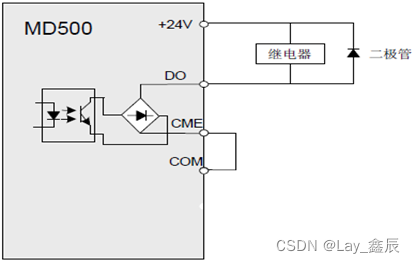

数字信号输出DO

• 数字输出地 CME 与数字输入地COM是内部隔离的，但出厂时 CME 与 COM已经外部短接（此时DO1 默认为＋ 24V 驱动）。当DO1 想用外部电源驱动时，必须断开CME与COM的外部短接。

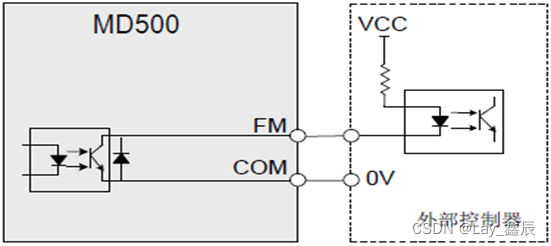

 控制回路接线——FM

• 当FM 端子为FMP 连续脉冲输出时，最高输出频率为100kHz
