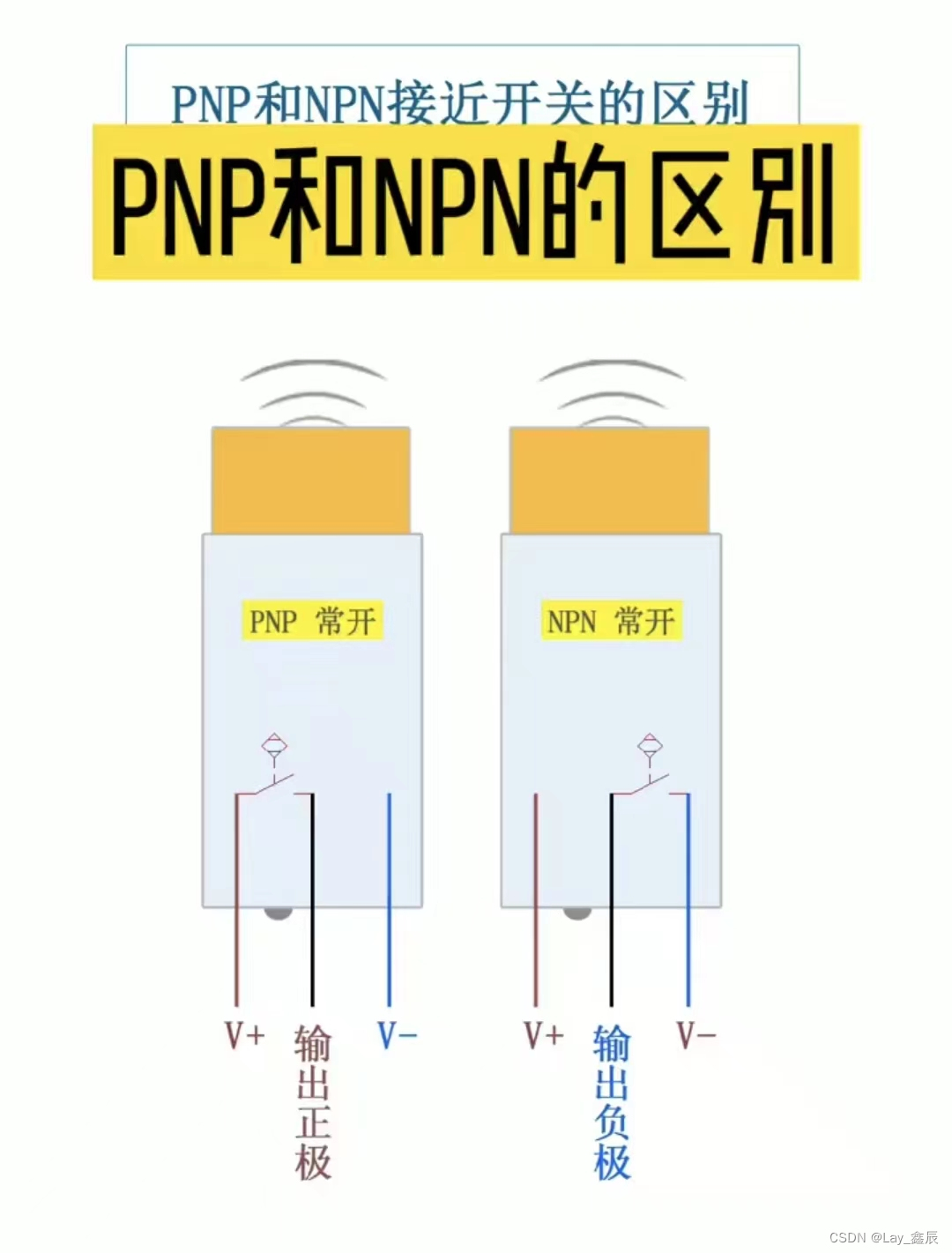

NPN型传感器

信号线和负极连在一起，信号线输出为低电平，此时要求PLC公共端接正极，才能保证形成回路。

PNP型传感器

信号线与正极连在一起，信号线输出为高电平，此时要求PLC公共端接负极，才能保证形成回路。

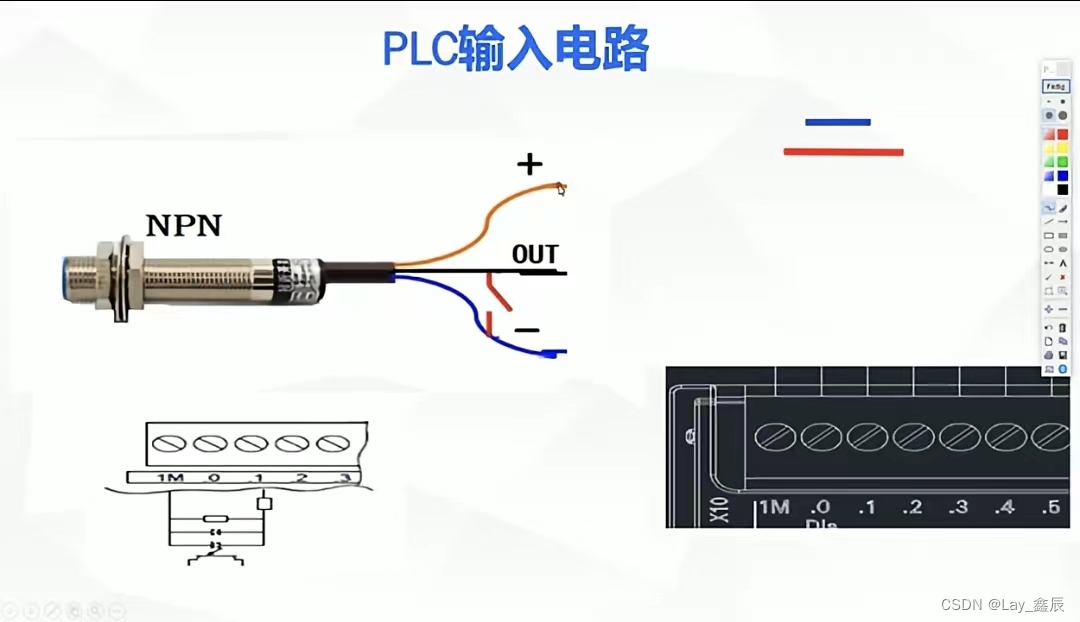

以西门子接线为例：



总结：

        1M接负极，对应PNP型传感器

        1M接正极，对应NPN型传感器
