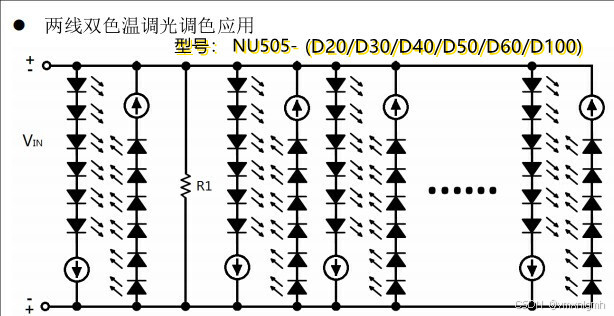

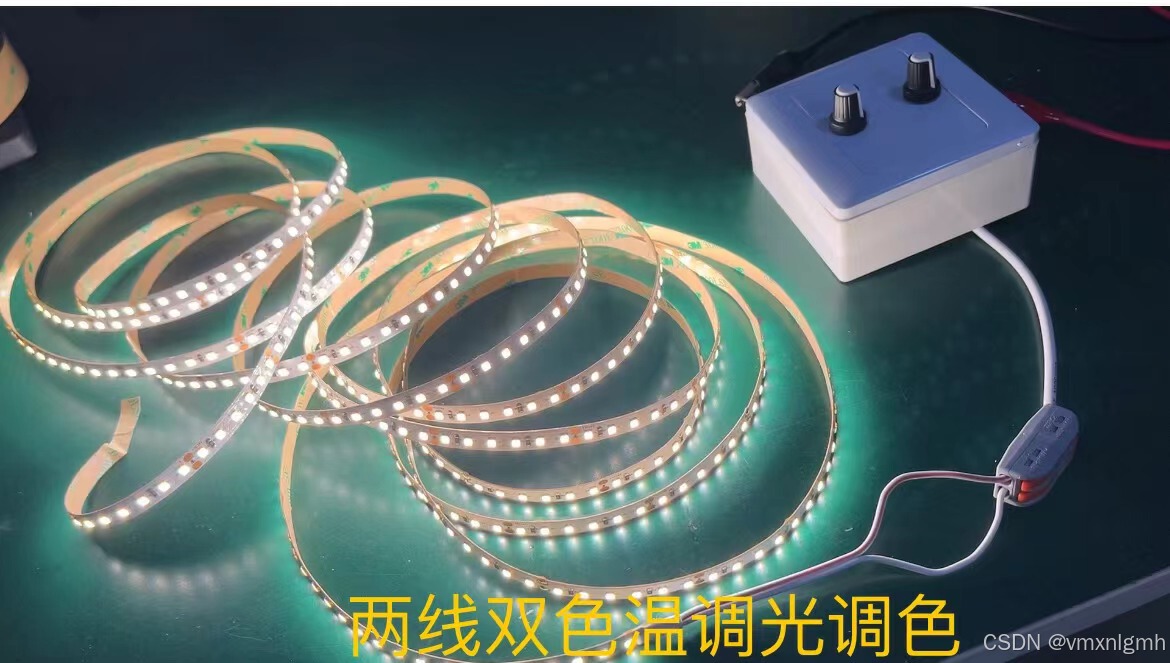

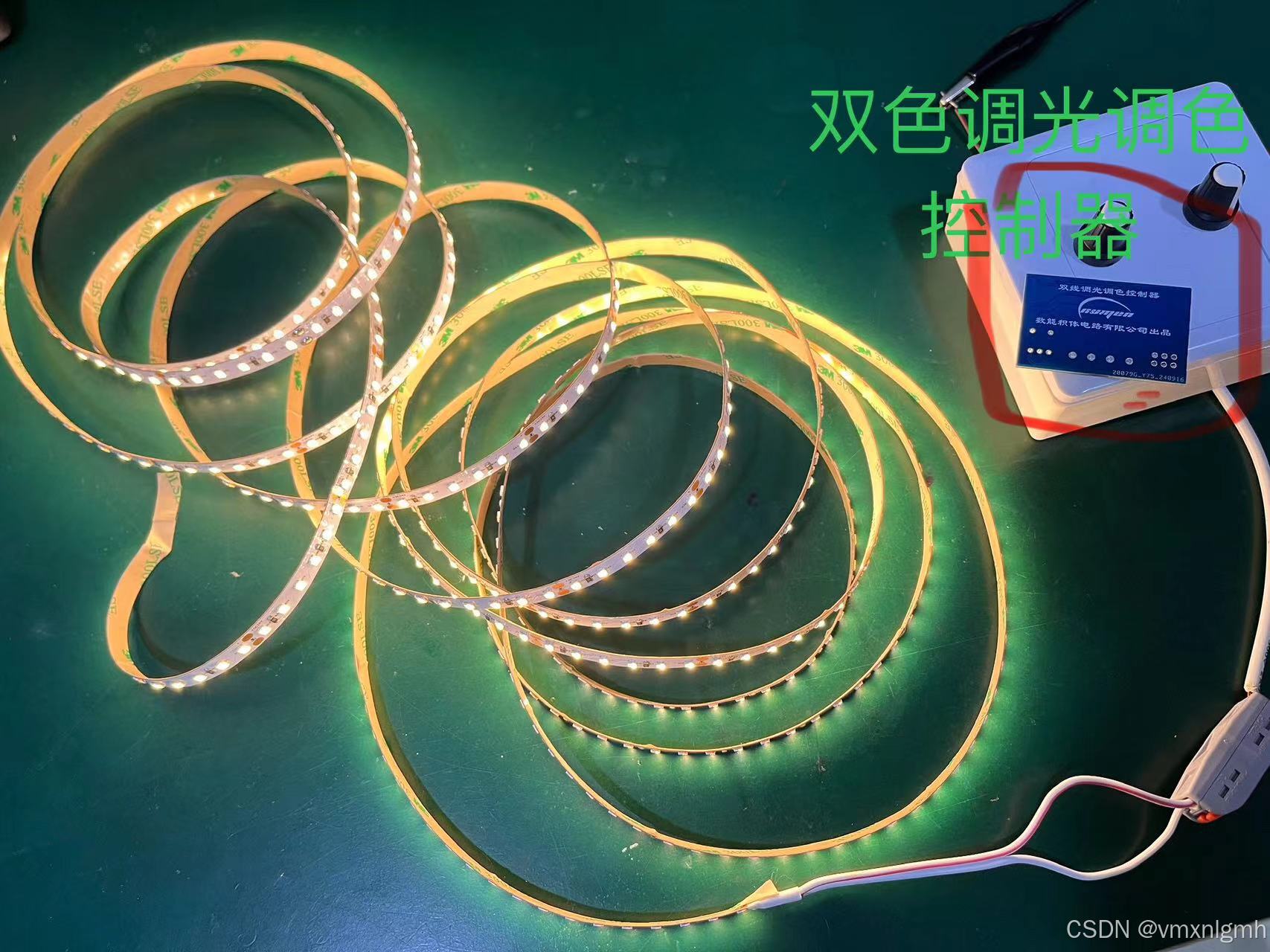

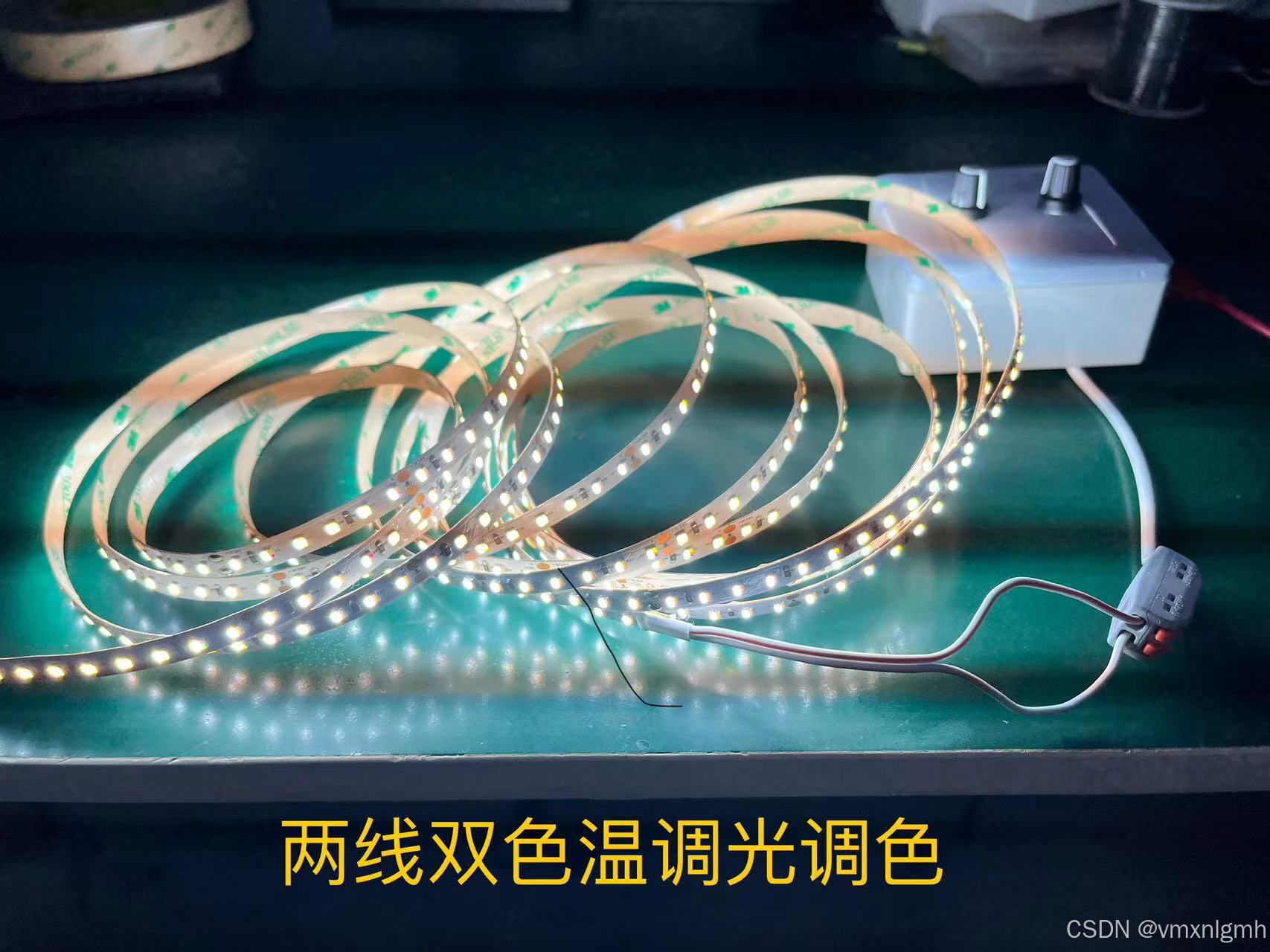

低压COB灯带两线双色温调光调色恒流驱动芯片NU505无压降60V耐压

双色温调光COB灯带恒流驱动器芯片NU505应用优势
无需专用PCB设计
支持PWM调光
60V极限耐压
小于1%/V
电源或负载调变率
125℃ ~160℃接面温度电流缓降保护
-40℃ ~ 85℃ 环境工作温度
绿色环保封装.

NU505是系列产品，有丰富的电流档位可选。具有 良好的负载调变率，能适应较宽的电源电压及负载电压 波动，有效解决LED灯带前后亮度不一致的问题。 NU505双引脚设计，在各种LED产品的应用中取代 传统的分压电阻。提供了 DFN1006-2L (SOD882)及 SOD123两种封装形式，其中DFN1006-2L焊盘完全兼 容主流COB灯带使用的分压电阻0402封装。在大功率 COB电光源一体的紧凑布局上更灵活。SOD123完全兼 容主流LED灯带的分压电阻1206封装。无需再设计专 用PCB，应用便捷。 NU505采用集成电路的设计，有别于传统的CRD 对温度较为敏感，又无法在异常超高温情况下控制减小 输出功率。NU505具有过温保护功能，其特点是电流斜 坡下降。当芯片温度在-40℃~125℃时，保持设定电流输 出，125℃时，过温保护功能激活。开始减少电流输出降 低芯片功率，160℃时关闭输出，当温度下降时电流提升， 保持温度与电流的平衡。有效解决LED热失效的难题。 提高了产品可靠性，延长LED使用寿命。

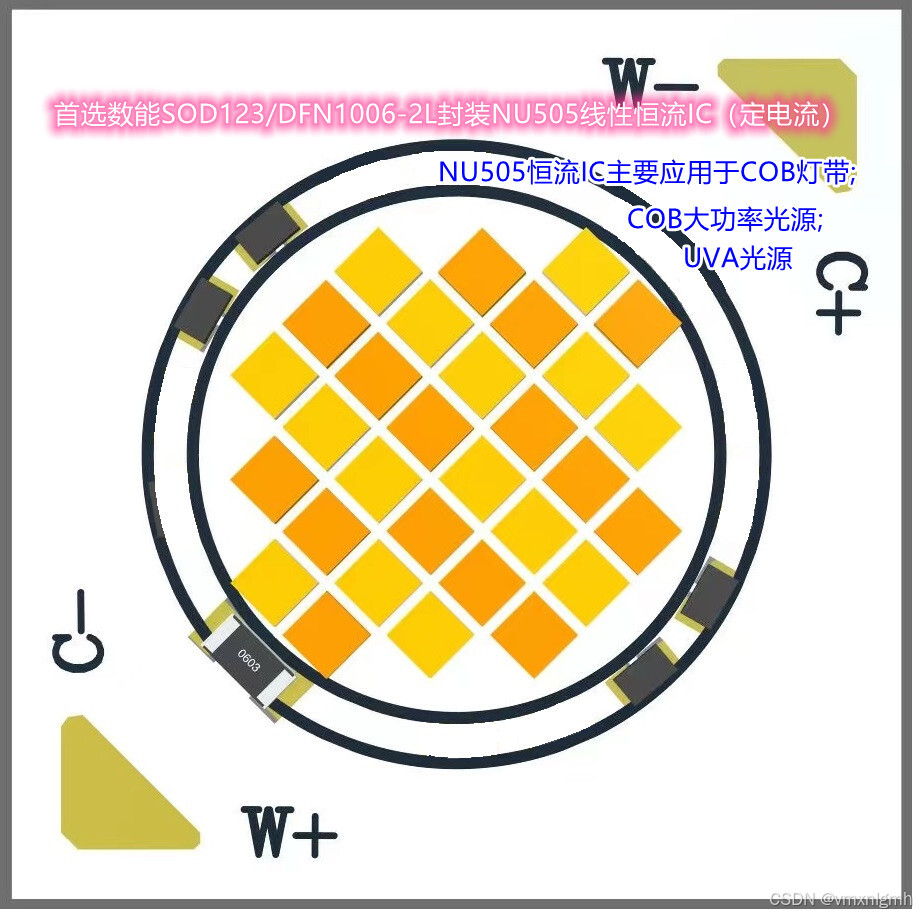

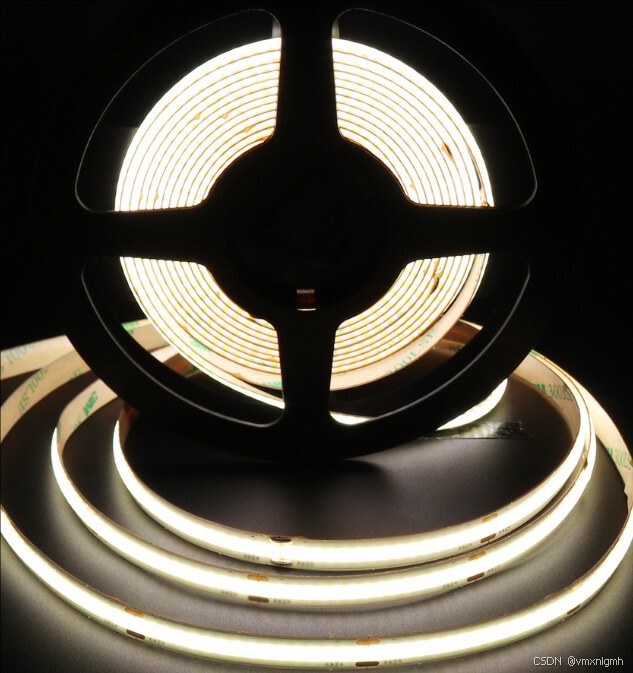

应用场合:LED灯带 一般LED照明 COB大功率光源 COB灯带 UVC光源
电流档位 10mA、15mA、20mA、……100mA，从10mA起每 增加5mA电流分一个档位，至100mA。

型号：NU505
IC印字丝印：如20MA (丝印为D20)

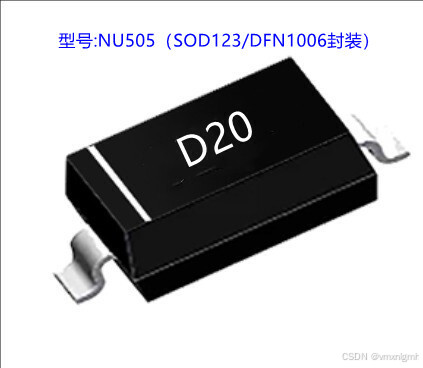

SOD123封装：

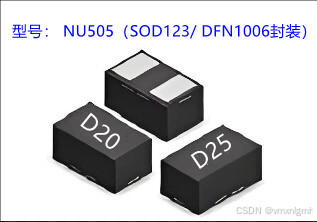

DNF1006封装：
