SKB 结构详解

     SKB（socket buffer）是Linux网络代码中最根本的数据结构，收发数据包都是通过skb。

struct  sk_buff {
        /* These two members must be first. */
        struct sk_buff          *next;
        struct sk_buff          *prev;
          //首要的这两个字段是为了实现链表操作，最近的版本没有了struct sk_buff_head *list;是否意味着packet都在同一个队列上？？



            ktime_t                 tstamp;

          //记录时间戳，计算这个字段代价很大，所以必要的时候才设置；

        struct sock             *sk;

          //记录这个SKB关联的套接字，当在某一个套接字上收发一个packet时，与之相关的内存会得到分配

          //( socket packet buffer memory accounting？？)

        struct net_device       *dev;

          //具体的网络设备；

        /* This is the control buffer. It is free to use for every
         * layer. Please put your private variables there. If you
         * want to keep them across layers you have to do a skb_clone()
         * first. This is owned by whoever has the skb queued ATM.
         */
        char                    cb[48] __aligned(8);

          //SKB控制块，该透明存储区用来存每个packet的私有信息，如TCP可以用来放序列号和帧的重传状态；

        unsigned long           _skb_refdst;
#ifdef CONFIG_XFRM
        struct  sec_path        *sp;
#endif
        unsigned int            len,
                                data_len;

          //SKB是由一个线性缓冲区和可选的页缓存构成，len是packet的总长度，data_len是页缓存中字节长度；

          //所以线性缓存中数据长度： skb->len - skb->data_len ，有函数 skb_headlen(skb)实现；

        __u16                   mac_len,
                                hdr_len;

          //mac_len通常没有必要维护，除非为了实现IP tunnel的IPSEC解分装过程；这个字段初次初始化是在函数

          //'netif_receive_skb()'中通过 skb->nh.raw - skb->mac.raw 得到的。


        union {
                __wsum          csum;
                struct {
                        __u16   csum_start;
                        __u16   csum_offset;
                };
        };

          //校验和字段，如果网络设备具备计算csum功能的话，我们可以忽略；

        __u32                   priority; //QoS优先级；
        kmemcheck_bitfield_begin(flags1);
        __u8                    local_df:1,
                                cloned:1,
                                ip_summed:2,
                                nohdr:1,
                                nfctinfo:3;

           //local_df如果设置的话意味着我们可以在本地对已经分片的帧再次分片，这种情况在IPSEC中可能发生；

           //在SKB克隆的时候，struct sk_buff会重新分配，但是数据区是共享的，cloned字段会在原SKB和克隆之后的结构中设置；

          //ip_summed表征的是该设备提供的计算校验和的机制，这2代表的就是CHECKSUM_UNNECESSARY，这三个宏定义在skbuff.h中；

           //NONE：设备为这个packet计算校验和失败skb_csum未定义；HW:这是最常见的方式，对所有的packet设备会提供校验和，在

          //netif_rx中会设置到skb_csum中（注意即使设备仅支持有限的协议也必须使用HW而不是UNNECESSARY）；

          //UNNECESSARY通常发生在是环回接口的时候或者仅仅是一种通告而没有计算；

          //nohdr字段是为了支持TSO，利用这种方式而不是改变TCP/IP头中的字段来表示硬件能够完成分段的功能，可以不为packet sniffers所见；

        __u8                    pkt_type:3,
                                fclone:2,
                                ipvs_property:1,
                                peeked:1,
                                nf_trace:1;
        kmemcheck_bitfield_end(flags1);

          //pkt_type包类型表示这个包发给谁，有PACKET_HOST,PACKET_BROADCAST,PACKET_MULTICAST,PACKET_OTHERHOST,

          //PACKET_OUTGOING（这里的3代表发往的是其他主机）

        __be16                  protocol;

          //表征即将进入的下一层的协议类型，该字段最初由例程 eth_type_trans()设置；

        void                    (*destructor)(struct sk_buff *skb);
#if defined(CONFIG_NF_CONNTRACK) || defined(CONFIG_NF_CONNTRACK_MODULE)
        struct nf_conntrack     *nfct;
#endif
#ifdef NET_SKBUFF_NF_DEFRAG_NEEDED
        struct sk_buff          *nfct_reasm;
#endif
#ifdef CONFIG_BRIDGE_NETFILTER
        struct nf_bridge_info   *nf_bridge;
#endif

        int                     skb_iif;
#ifdef CONFIG_NET_SCHED
        __u16                   tc_index;       /* traffic control index */
#ifdef CONFIG_NET_CLS_ACT
        __u16                   tc_verd;        /* traffic control verdict */
#endif
#endif

        __u32                   rxhash;

        __u16                   queue_mapping;
        kmemcheck_bitfield_begin(flags2);
#ifdef CONFIG_IPV6_NDISC_NODETYPE
        __u8                    ndisc_nodetype:2;
#endif
        __u8                    ooo_okay:1;
        __u8                    l4_rxhash:1;
        kmemcheck_bitfield_end(flags2);

        /* 0/13 bit hole */

#ifdef CONFIG_NET_DMA
        dma_cookie_t            dma_cookie;
#endif
#ifdef CONFIG_NETWORK_SECMARK
        __u32                   secmark;
#endif
        union {
                __u32           mark;
                __u32           dropcount;
        };

        __u16                   vlan_tci;    //vlan tag control information
#endif
#ifdef NET_SKBUFF_NF_DEFRAG_NEEDED
        struct sk_buff          *nfct_reasm;
#endif
#ifdef CONFIG_BRIDGE_NETFILTER
        struct nf_bridge_info   *nf_bridge;
#endif

        int                     skb_iif;
#ifdef CONFIG_NET_SCHED
        __u16                   tc_index;       /* traffic control index */
#ifdef CONFIG_NET_CLS_ACT
        __u16                   tc_verd;        /* traffic control verdict */
#endif
#endif

        __u32                   rxhash;

        __u16                   queue_mapping;
        kmemcheck_bitfield_begin(flags2);
#ifdef CONFIG_IPV6_NDISC_NODETYPE
        __u8                    ndisc_nodetype:2;
#endif
        __u8                    ooo_okay:1;
        __u8                    l4_rxhash:1;
        kmemcheck_bitfield_end(flags2);

        /* 0/13 bit hole */

#ifdef CONFIG_NET_DMA
        dma_cookie_t            dma_cookie;
#endif
#ifdef CONFIG_NETWORK_SECMARK
        __u32                   secmark;
#endif
        union {
                __u32           mark;
                __u32           dropcount;
        };

        __u16                   vlan_tci;

        sk_buff_data_t          transport_header;
        sk_buff_data_t          network_header;
        sk_buff_data_t          mac_header;

          //传输层，网络层，链路层协议头，这三个字段在逐层解析packet的时候会设置； sk_buff_data_t依赖具体硬件

           //如果sizeof(long)>4,那么定义为unsigned int 否则为 unsigned char *;

        /* These elements must be at the end, see alloc_skb() for details.  */
        sk_buff_data_t          tail;
        sk_buff_data_t          end;
        unsigned char           *head,  *data;

          //这四个域的存在是为了管理SKB的线性数据区；

        unsigned int            truesize;

          //truesize标示这个packet所消耗的系统内存大小，包括skb结构体+数据缓冲区；

        atomic_t                users;

          //引用计数，调用 skb_get()可以增加引用，反之 kfree_skb()；
};

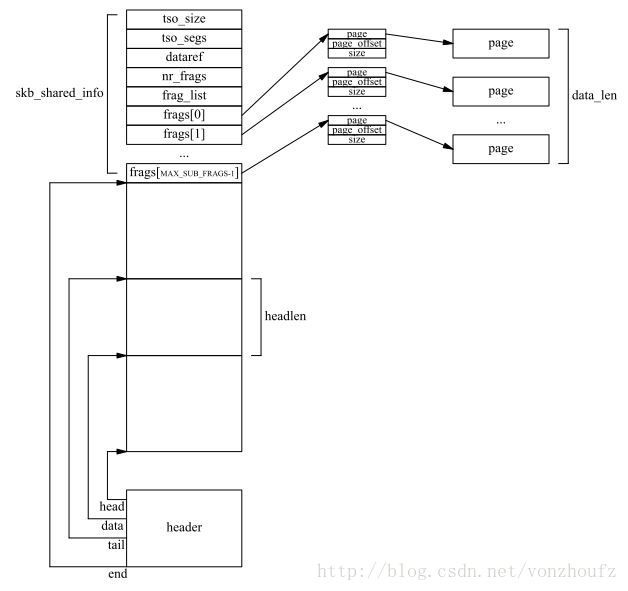

     在skb->end之后的区域就是SKB的数据缓存， struct skb_shared_info，基本的结构图如下：

•

/* This data is invariant across clones and lives at
* the end of the header data, ie. at skb->end.
*/
struct  skb_shared_info {
        unsigned short  nr_frags;

          //分段的数目，即是数据frags的大小；
        unsigned short  gso_size;  //标示是否支持generic segmentation offload;
        /* Warning: this field is not always filled in (UFO)! */
        unsigned short  gso_segs;
        unsigned short  gso_type;
        __be32          ip6_frag_id;
        __u8            tx_flags;
        struct sk_buff  *frag_list;    //IP 分段列表，报文分段需要；
        struct skb_shared_hwtstamps hwtstamps;

        /*
         * Warning : all fields before dataref are cleared in __alloc_skb()
         */
        atomic_t        dataref;  //引用计数；

        /* Intermediate layers must ensure that destructor_arg
         * remains valid until skb destructor */
        void *          destructor_arg;

        /* must be last field, see pskb_expand_head() */
        skb_frag_t      frags[MAX_SKB_FRAGS]; //  实际的数据页面；
};

typedef struct skb_frag_struct skb_frag_t;
struct  skb_frag_struct {
        struct {
                 struct page *p;
        } page;
#if (BITS_PER_LONG > 32) || (PAGE_SIZE >= 65536)
        __u32 page_offset;
        __u32 size;
#else
        __u16 page_offset;
        __u16 size;
#endif
};
