【Arduino使用SNR9816TTS模块教程】

1.前言

在今天的教程中，我们将详细介绍如何使用Arduino IDE开发ESP32C3与汕头新纳捷科技有限公司生产的SNR9816TTS中文人声语音合成模块进行交互，实现精准的语音播报功能。

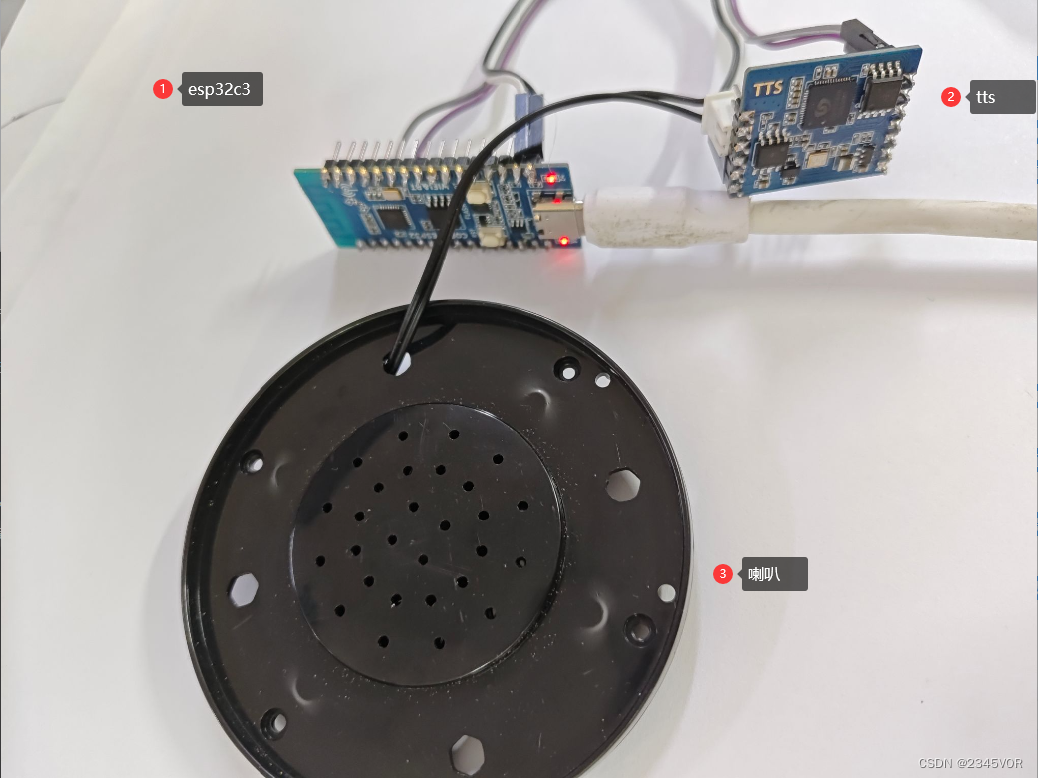

2. 硬件连接

名称	端口	功能	购买地址
ESP32C3	TXGPIO01 RXGPIO01	主控	淘宝地址
SNR9816TTS	TXRX RXTX	TTS模块	淘宝地址

1. 电源连接：将SNR9816TTS模块的5V电源引脚连接到ESP32C3的5V输出端，模块的GND引脚连接到ESP32C3的GND。

2. 串口通信：将SNR9816TTS模块的RX引脚连接到ESP32C3的GPIO01引脚，模块的TX引脚连接到Arduino的GPIO00引脚。这里使用软件串口（SoftwareSerial）库模拟额外的串行通信端口。

3. 音响：喇叭(第 3、4 引脚)接到对应SPKN和SPKP引脚上，官方喇叭响度有点大，我拆了四六级听力耳机喇叭好多啦😘😘😘。

3. Arduino代码

首先，确保您已经安装了ESPSoftwareSerial和UTF8ToGB2312库，这两个库对于与SNR9816TTS模块的串口通信至关重要。

3.1 环境配置

1. Arduino IDE：下载并安装 Arduino IDE；
2. ESP32 开发板库：在 Arduino IDE 中添加 ESP32 支持；
   参考博客：【esp32c3配置arduino IDE教程】
   为安装过程留出一些时间，具体时间可能因您的互联网连接而异。

3.2 Arduino源码

//first you should install ESPSoftwareSerial and UTF8ToGB2312 liberary
#include <SoftwareSerial.h>
#include "UTF8ToGB2312.h"



#define MYPORT_TX 0
#define MYPORT_RX 1

EspSoftwareSerial::UART myPort;

uint8_t voicedata[] = { 0xFD, 0x00, 0x06, 0x01, 0x01, 0x5B, 0x76, 0x31, 0x5D };  //voicedata[7] =  0x31 ~ 0x39
uint8_t mandata[] = { 0xFD, 0x00, 0x06, 0x01, 0x01, 0x5B, 0x6D, 0x31, 0x5D };
uint8_t wemandata[] = { 0xFD, 0x00, 0x06, 0x01, 0x01, 0x5B, 0x6D, 0x30, 0x5D };
void setup() {
  Serial.begin(115200);
  myPort.begin(115200, SWSERIAL_8N1, MYPORT_RX, MYPORT_TX, false);
  if (!myPort) {  // If the object did not initialize, then its configuration is invalid
    Serial.println("Invalid EspSoftwareSerial pin configuration, check config");
    while (1) {  // Don't continue with invalid configuration
      delay(1000);
    }
  }
  speech("系统开机");
  delay(1000);


  for (int i = 0; i < sizeof(voicedata) / sizeof(voicedata[0]); i++) {
    myPort.write(voicedata[i]);
  }
  delay(1000);
  speech("系统音量以调小");
  // delay(2000);
  for (int i = 0; i < sizeof(mandata) / sizeof(mandata[0]); i++) {
    myPort.write(mandata[i]);
  }
  delay(2000);
  speech("系统初始化男声成功");
  // delay(1000);
  // voicedata[7] = 0x31;
  for (int i = 0; i < sizeof(wemandata) / sizeof(wemandata[0]); i++) {
    myPort.write(wemandata[i]);
  }
  delay(2500);
  speech("系统初始化女声成功");
  // delay(5000);
}

void loop() {
  //  speech("  系统初始化成功，网络地址如下");
  delay(1000);
}


void speech(String data) {

  //0--空闲  1--繁忙  2--异常
  while (workstate() > 0) {
    if (workstate() == 1) Serial.println("tts busy");
    if (workstate() == 2) Serial.println("tts wrong");
  }
  String utf8_str = data;
  String gb2312_str = GB.get(utf8_str);
  unsigned char head[gb2312_str.length() + 6];
  // 定义无符号字符类型数组，将 GB2312 编码的字符串复制到数组中
  unsigned char gb2312_data[gb2312_str.length() + 1];
  memset(gb2312_data, 0, sizeof(gb2312_data));
  strncpy((char *)gb2312_data, gb2312_str.c_str(), gb2312_str.length());
  // head byte
  head[0] = 0xFD;
  // length bytes
  unsigned int dat_len = gb2312_str.length() + 3;
  head[1] = dat_len >> 8;
  head[2] = dat_len;
  // cmd byte
  head[3] = 0x01;
  // para byte
  head[4] = 0x01;
  // send each character individually
  for (int i = 0; i < gb2312_str.length(); i++) {
    head[i + 5] = gb2312_data[i];
  }
  // 计算异或值并添加到数组，额这个是syn那个芯片的例程，这个异或计算有没有用我懒得改了。反正代码能跑。
  head[gb2312_str.length() + 5] = head[0];
  for (int i = 1; i < gb2312_str.length() + 5; i++) {
    head[gb2312_str.length() + 5] ^= head[i];
  }
  // 发送字符数组到串口
  for (int j = 0; j < gb2312_str.length() + 6; j++) {
    myPort.write(head[j]);
  }
  delay(gb2312_str.length() * 300);
  Serial.println(data);
}
// 查询tts合成工作状态 返回1表示繁忙 0表示空闲
int workstate() {
  unsigned char head[4] = { 0xFD, 0x00, 0x01, 0x21 };

  // 发送字符数组到串口
  for (int j = 0; j < 4; j++) {
    myPort.write(head[j]);
  }

  // 等待myPort的返回
  while (myPort.available() < 1) {
    // 可以在这里加入一些延时，以防止过快地查询
    delay(150);
  }

  // 读取并处理返回的数据
  byte response = myPort.read();

  // 返回相应的状态值
  if (response == 0x4E) {
    // 繁忙
    return 1;
  } else if (response == 0x4F) {
    // 空闲
    return 0;
  } else {
    // 未知状态，可以根据需要进行处理
    return 2;
  }
}

代码解析

本代码示例旨在为ESP（如ESP32或ESP8266）开发项目实现语音控制和文本转语音（TTS）功能，利用ESPSoftwareSerial库实现软件串口通信，以及UTF8ToGB2312库进行字符编码转换以及男女声音切换。

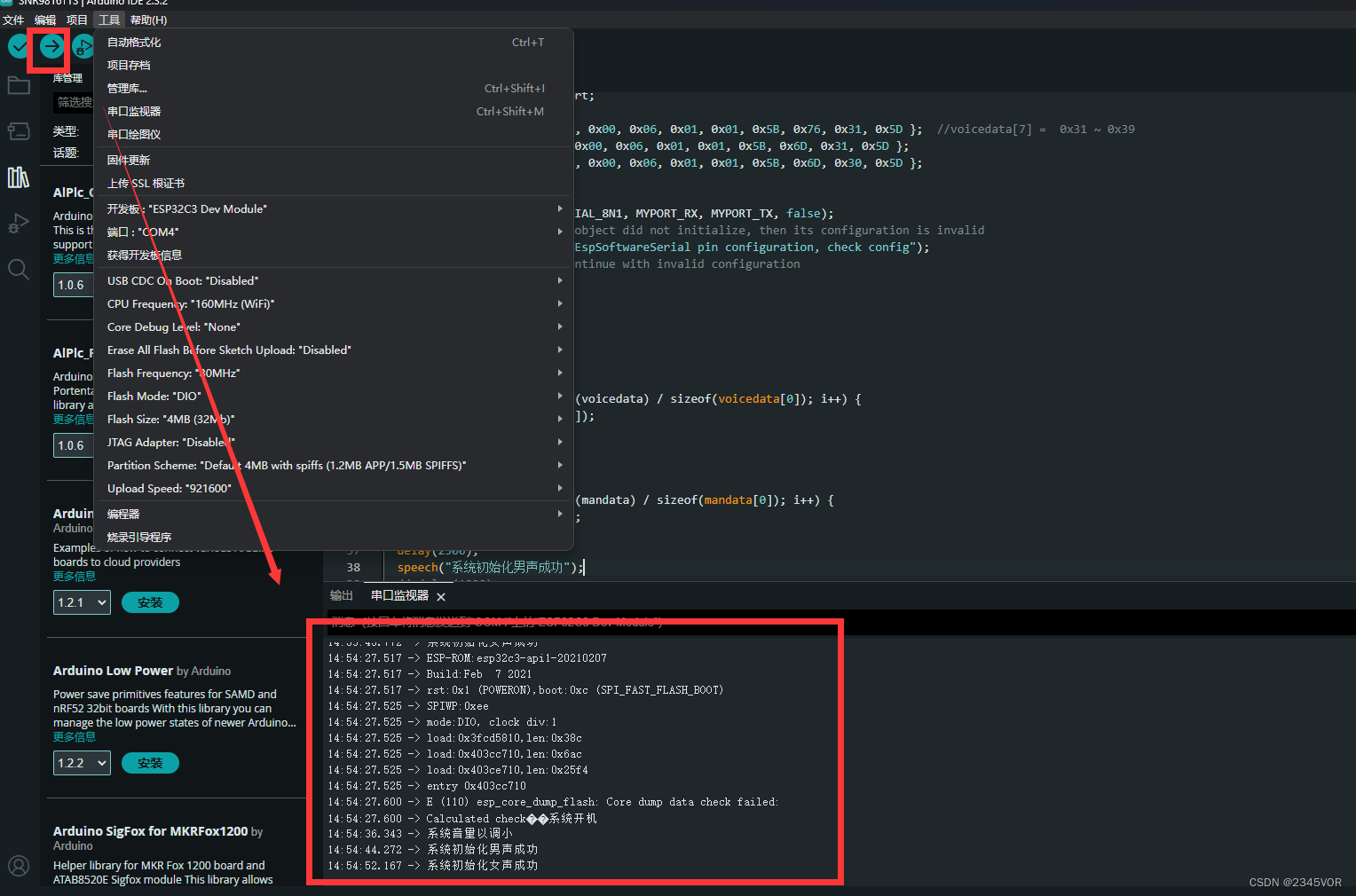

4. 调试步骤

1. 编译并上传：将上述代码保存为.ino文件，使用Arduino IDE编译并上传至您的开发板。
2. 检查硬件连接：确保SNR9816TTS模块与Arduino之间的电源、GND及串口引脚连接正确。
3. 开启串口监视器：在Arduino IDE中打开串口监视器，设置波特率为115200bps，观察输出信息。
4. 触发语音合成：上传成功后，Arduino将自动发送系统开机文本到SNR9816TTS模块。您应该能在串口监视器中看到系统开机的输出信息。
5. 听语音输出：连接好喇叭或耳机到SNR9816TTS模块的SPKP引脚（第3或4引脚），监听是否有对应的语音播报。如果一切正常，您应该能听到系统开机的语音输出。
6. 调整与调试：根据实际听到的语音效果，调整文本内容、发音人、语速、语调等参数，重复上述步骤进行测试。若遇到问题，可通过串口监视器查看通信状态或发送控制命令以查询模块状态。

注意：在实际项目中，您需要实现UTF8到GB2312的编码转换，并根据SNR9816TTS模块的通信协议构造正确的命令帧。您可以使用现有的库或自定义函数来完成这一任务。此外，确保为SNR9816TTS模块提供足够稳定的5V电源，且电流能力至少为500mA。

5. 总结

🥳🥳🥳现在，我们在本教程中，您学习了如何使用ESP32c
3调用TTS模块教程。🛹🛹🛹从而实现对外部世界进行感知，充分认识这个有机与无机的环境，后期会持续分享esp32跑freertos实用案列🥳🥳🥳科学地合理地进行创作和发挥效益，然后为人类社会发展贡献一点微薄之力。🤣🤣🤣

如果你有任何问题，可以通过下面的二维码加入鹏鹏小分队，期待与你思维的碰撞😘😘😘

参考资源： TTS资料 软硬件资料 demoCode
链接：https://pan.baidu.com/s/1SYjj6a_ruBu_QVHq4mydgg 提取码：0000
