软考高级架构师：ER 图的命名冲突、属性冲突、结构冲突和实体冲突

一、AI 讲解

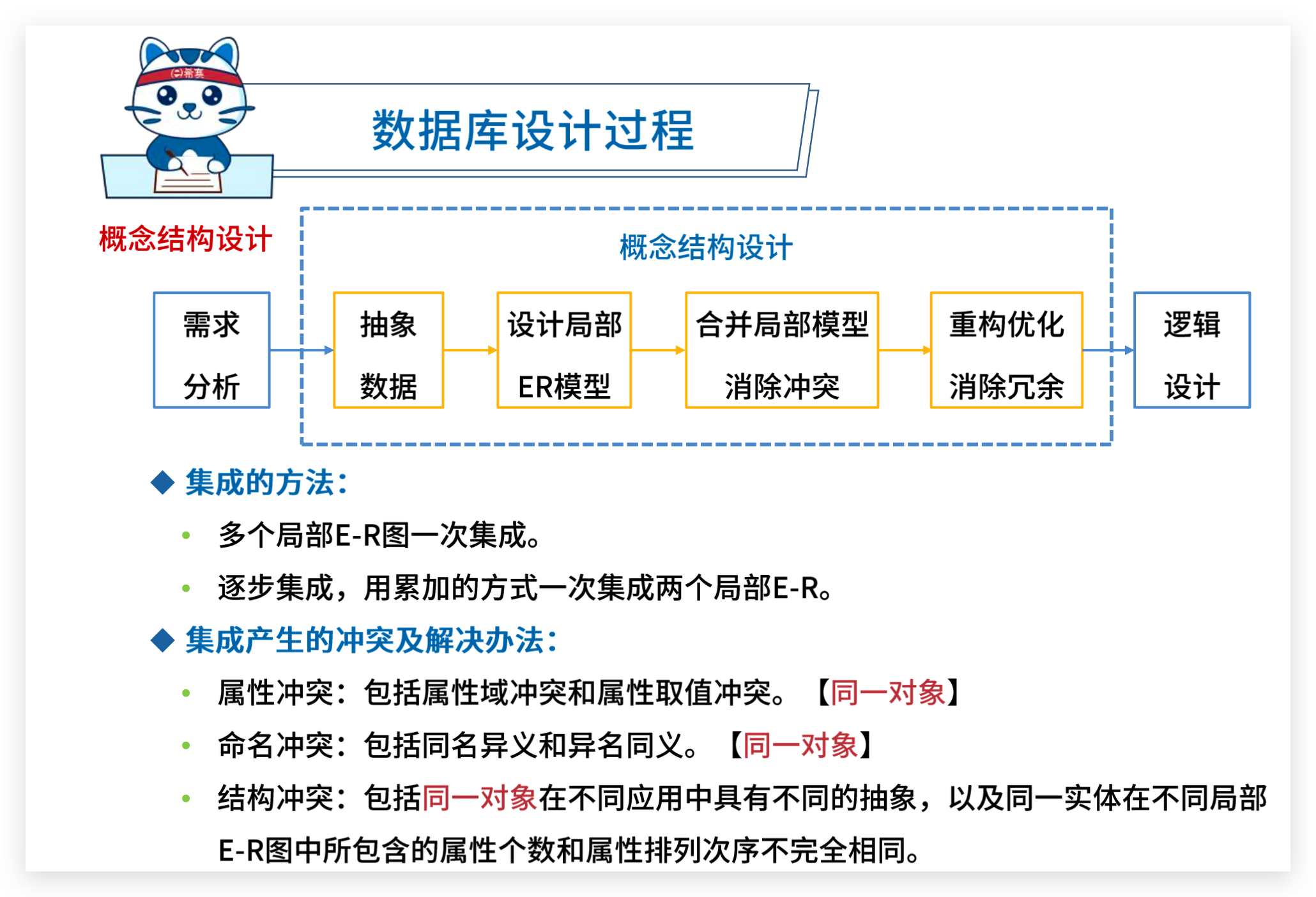

在数据库设计中，ER（实体-关系）图是一个常用工具，用于直观地表示数据模型。在使用ER图时，可能会遇到各种冲突问题，主要包括命名冲突、属性冲突、结构冲突和实体冲突。让我们逐一解释这些冲突，并举一些简单的例子帮助理解。

1. 命名冲突

定义：命名冲突是指在数据库设计中，两个或多个元素（如实体、属性、关系等）使用了相同的名字，导致混淆和错误。

例子：
假设我们有两个实体：学生(Student)和教师(Teacher)，它们各自都有一个属性名为“ID”。如果没有区分，数据库系统可能会混淆这些ID。

解决方法：
使用前缀或更具体的名称来区分，例如将学生的ID命名为“StudentID”，将教师的ID命名为“TeacherID”。

2. 属性冲突

定义：属性冲突是指在不同实体或关系中，属性具有相同的名字，但表示不同的意义或类型。

例子：
实体“学生”和“课程”都可能有一个名为“名称”的属性，但学生的“名称”表示学生的名字，而课程的“名称”表示课程的名称。

解决方法：
同样，可以通过使用前缀或更具体的名称来区分，例如将学生的名称属性命名为“StudentName”，课程的名称属性命名为“CourseName”。

3. 结构冲突

定义：结构冲突是指在合并多个ER图时，实体之间的关系结构不一致，导致难以整合。

例子：
一个ER图中“学生”和“课程”之间是多对多关系（一个学生可以选多门课程，一门课程也可以有多个学生），而另一个ER图中可能设计为一对多关系（一个学生只能选一门课程）。

解决方法：
需要统一关系结构，选择一个合理的设计方案。通常，多对多关系可以通过引入一个中间实体（如“选课”）来解决。

4. 实体冲突

定义：实体冲突是指在合并多个ER图时，两个实体实际上表示的是相同的现实对象，但在不同的图中它们被当作不同的实体对待。

例子：
在一个ER图中有实体“客户”（Customer），而在另一个ER图中有实体“用户”（User），但实际上它们都表示同一类对象——使用系统的人员。

解决方法：
需要进行实体整合，识别和合并这些实际相同的实体，并确保所有相关属性和关系得到统一处理。

总结

以上是ER图中常见的四种冲突及其解决方法。理解并解决这些冲突有助于创建一个清晰、一致和有效的数据库模型。在设计和合并ER图时，保持命名的一致性、明确属性含义、统一关系结构以及正确识别实体是至关重要的步骤。

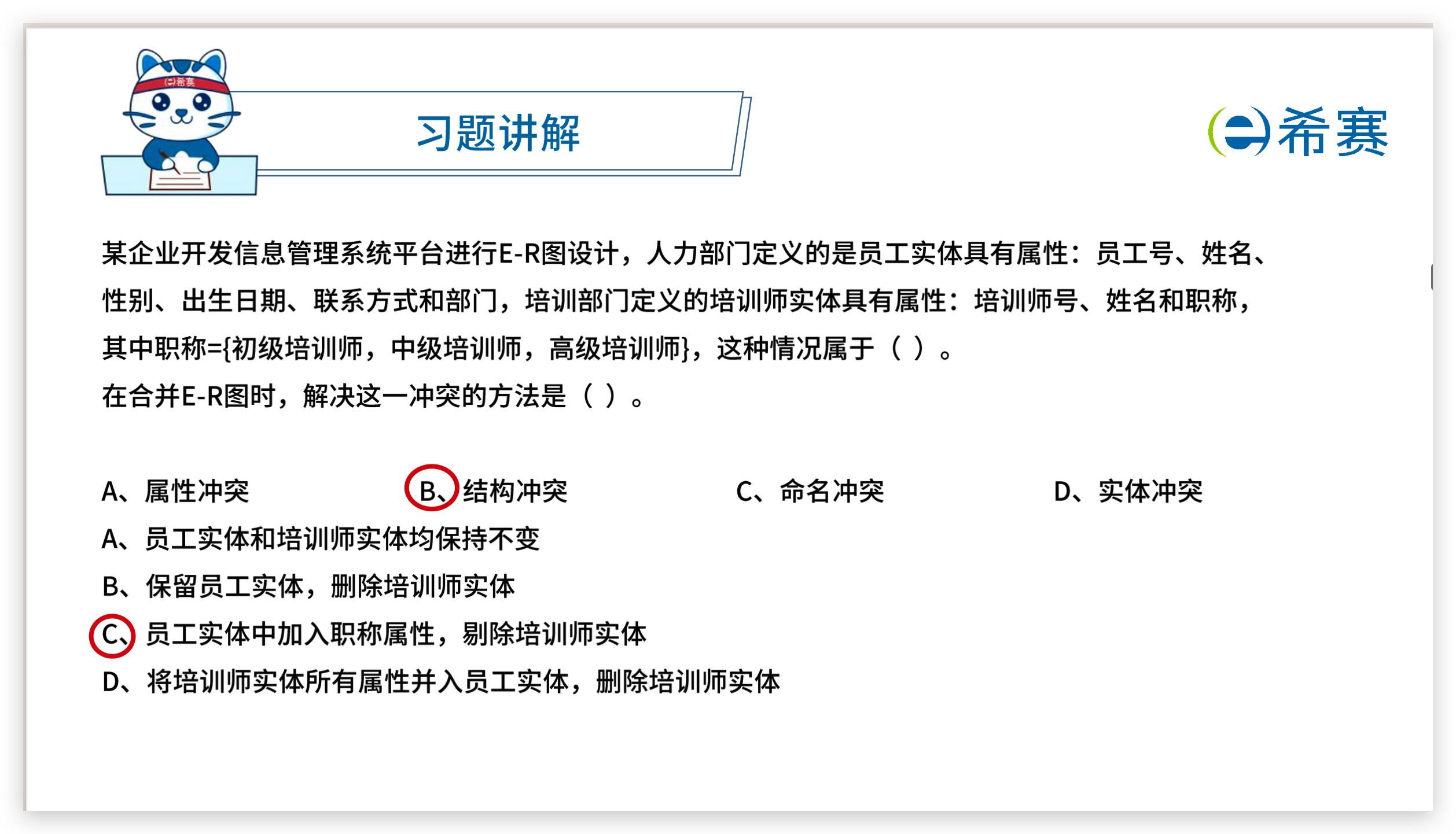

题目
