软考高级架构师：软件工程需求分析中，功能模型、行为模型和数据模型

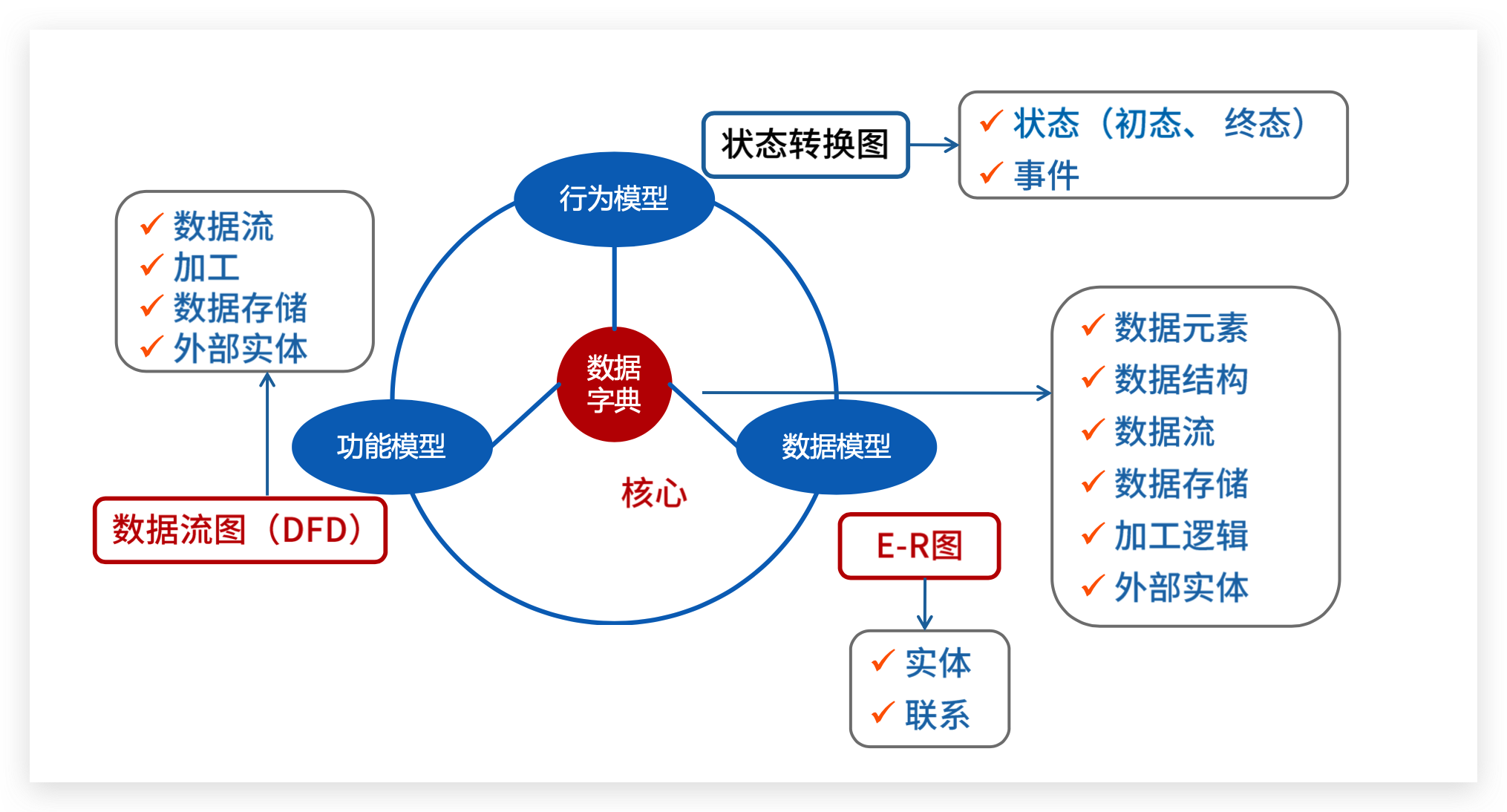

在需求分析中，功能模型、行为模型和数据模型是三种重要的建模方法，它们各自关注系统的不同方面。为了更好地理解它们的区别，我们可以用一个简单的例子来说明：想象一下我们要设计一个网上书店系统。

功能模型

功能模型描述的是系统应该做什么，即系统的功能和操作。

• 定义：功能模型关注的是系统的各个功能和操作，以及这些功能之间的关系。
• 工具：常用的工具包括用例图和功能分解图。
• 例子：在网上书店系统中，功能模型可能包括以下功能：
  • 用户注册和登录
  • 搜索书籍
  • 浏览书籍详情
  • 添加书籍到购物车
  • 结账和支付

行为模型

行为模型描述的是系统如何做，即系统在不同情况下的动态行为和反应。

• 定义：行为模型关注的是系统在不同事件和条件下的状态变化和响应。
• 工具：常用的工具包括状态图、活动图和时序图。
• 例子：在网上书店系统中，行为模型可能包括：
  • 用户登录后的状态转换（从未登录状态到已登录状态）
  • 购物车中的状态变化（从空购物车到有商品的购物车）
  • 结账过程中不同步骤的活动（选择支付方式、输入支付信息、确认支付）

数据模型

数据模型描述的是系统中的数据结构和数据关系，即系统需要处理和存储的数据。

• 定义：数据模型关注的是系统中数据的组织、存储和管理方式。
• 工具：常用的工具包括实体-关系图（ER图）和类图。
• 例子：在网上书店系统中，数据模型可能包括：
  • 用户数据（用户ID、用户名、密码、地址等）
  • 书籍数据（书籍ID、书名、作者、价格等）
  • 订单数据（订单ID、用户ID、书籍列表、总金额等）

总结

• 功能模型侧重于描述系统需要实现的功能。
• 行为模型侧重于描述系统在不同情况下的动态行为。
• 数据模型侧重于描述系统中数据的结构和关系。

通过这个网上书店的例子，我们可以更清晰地看到功能模型、行为模型和数据模型各自的侧重点和它们之间的区别。
