文章介绍了如何在MCU开发板上实现printf调试，提供了两种串口配置方法：一种是通过添加USCI1.c驱动文件并重定向_putchar函数；另一种是直接在main.c中添加代码和xprintf.c驱动。在第二种方法中遇到了串口打印乱码问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

内容借鉴大佬：【新提醒】【新定义MCU开发板测评】实现printf调试 - - 21ic电子技术开发论坛

使用注意点以及遇到的问题：

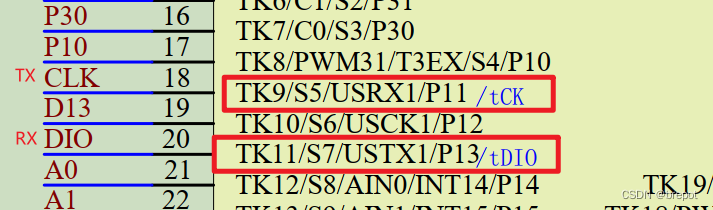

在使用串口调试工具需要注意：RXD接板子上的RX，GND接VSS。原理图上DIO引脚对应芯片TX，板子上标注的需要接RX脚。

两种使用串口方式：

方式一：新建工程之后，添加USCI1.c驱动文件

在SC_Init()中添加：

P1CON&=0xf5;//设置P1强推挽输出
P1PH|=0x0A;
USCI1_ITConfig(DISABLE,LOW);
USCI1_UART_Init(32000000,115200,USCI1_UART_Mode_10B,USCI1_UART_RX_ENABLE);

main.c中添加：

#include<stdio.h>


char putchar(char c)//重定向
{
    USCI1_UART_SendData8(c);
    while(!USCI1_GetFlagStatus(USCI1_UART_FLAG_TI));
    USCI1_ClearFlag(USCI1_UART_FLAG_TI);
    return c;
}

此时串口配置完成。

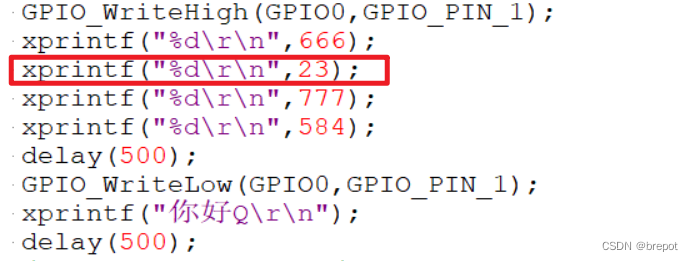

方式二：main.c中添加以下代码。再添加置顶大佬中的xprintf.c驱动文件，即可使用串口打印

void delay(uint16_t nms)
{
        uint16_t i,j;
        for(i=0;i<nms;i++)
                for(j=0;j<10000;j++)
                ;
}
void Uart1_Init(unsigned int Freq,unsigned long int baud)
{
    P1CON&=0xf5;
    P1PH|=0x0A;
    OTCON|=0xc0;
    US1CON0=0x50;
    US1CON1=Freq*1000000/baud;
    US1CON2=(Freq*1000000/baud)>>8;
}

void Uart1_Send(int value)
{
    US1CON0=US1CON0&0xFD|0x02;
    US1CON3 = (uint8_t)value;
    while((US1CON0&0x02) == 0x00);
}

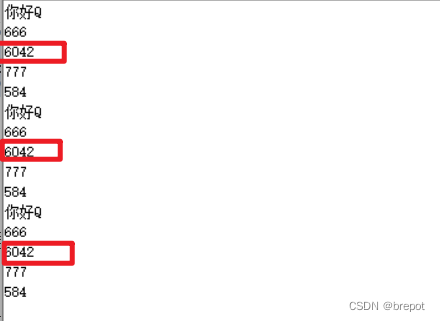

只不过使用该方式时遇到串口打印乱码问题, 没能力解决。
