USB Type-C简介

1、术语

下行端口（Downstream Facing Port, DFP）:
主机或者下行集线器端口。典型事例为传统的标准Type-A端口。
上行端口（Upstream Facing Port， UFP）：
设备或者上行集线器端口。典型事例为传统的标准Type-B端口。
双重角色端口（Dual-Role Port，DRP）：
连接事件之前，在DFP端口和UFP端口之间切换的端口。初始连接时间之后，DRP可以通过USB供电协议协商进行动态交换。
无源电缆：
无源USB Type-C电缆没有嵌入式电力电子元器件。所有无源电缆必须至少支持USB2.0，并且可以支持功率最高位60W的USB供电。
供电电缆：电子标记：
电子标记电缆具有电子元件，电子标记电缆可由VCONN电源供电或者可以直接由VBUS供电。所有兼容USB3.1的USB Type-C电缆必须有电子标记。60W以上功率承载能力的任何电缆都必须有电子标记。

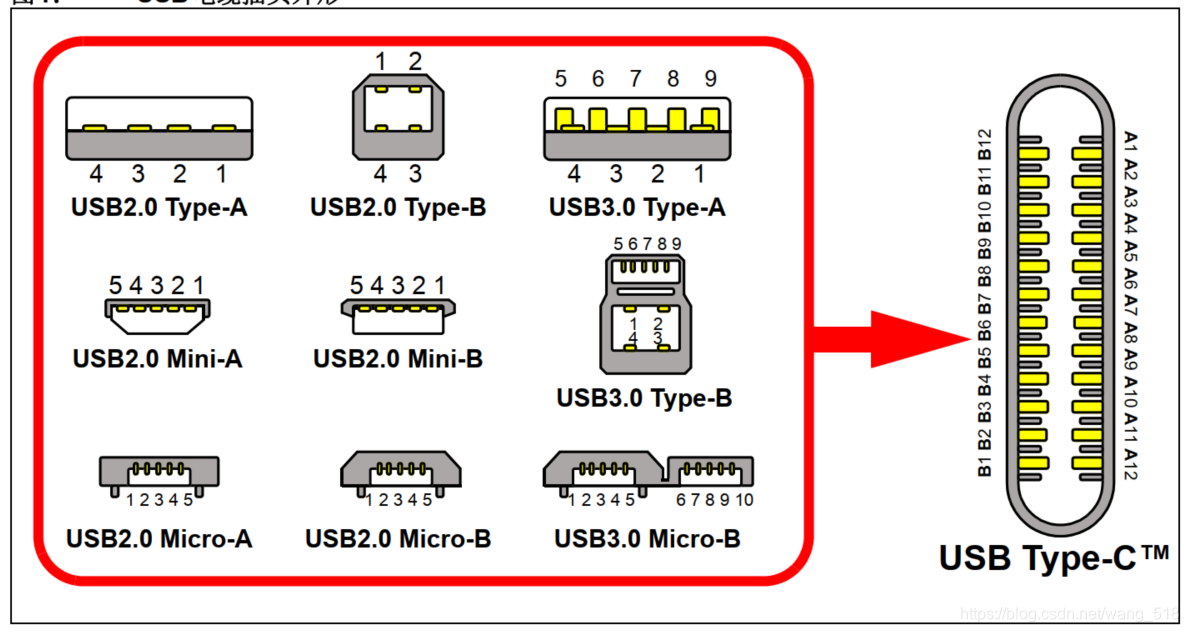

2、硬件引脚

基本的USB Type-C电流能力为默认USB（USB2.0为500mA，USB3.0为900mA）以及1.5A@5V和3A@5V。

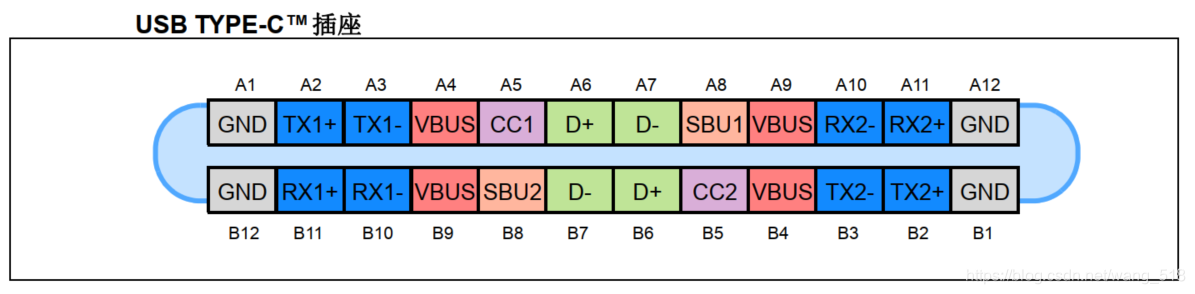

USB Type-C连接器有24个引脚
