一、正弦稳态电路的分析
二、相量图
- - - 绘制依据
    - 绘制相量图的步骤
三、正弦稳态电路的功率--瞬时功率
- - - 电阻、电感、电容的瞬时功率
四、正弦稳态电路的功率--视在功率和功率因数
五、正弦稳态电路的功率--复功率
六、正弦稳态电路的最大功率传输
总结

一、正弦稳态电路的分析

在这里插入图片描述

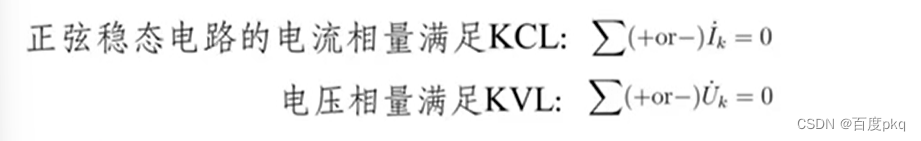

由KCL和KVL推导出来的方法和定理,在正弦稳态电路的分析中仍然都适用!
例如:等效变换、回路电流法、结点电压法、叠加定理、戴维宁定理等。

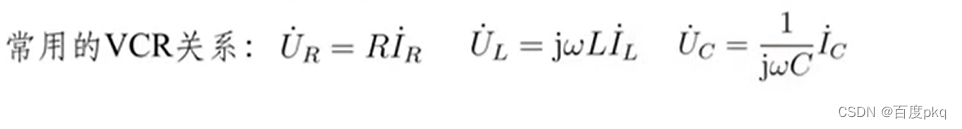

由相量域中的KCL和KVL，结合每条支路的VCR,
即可求解出任何一条支路中的电压和电流。

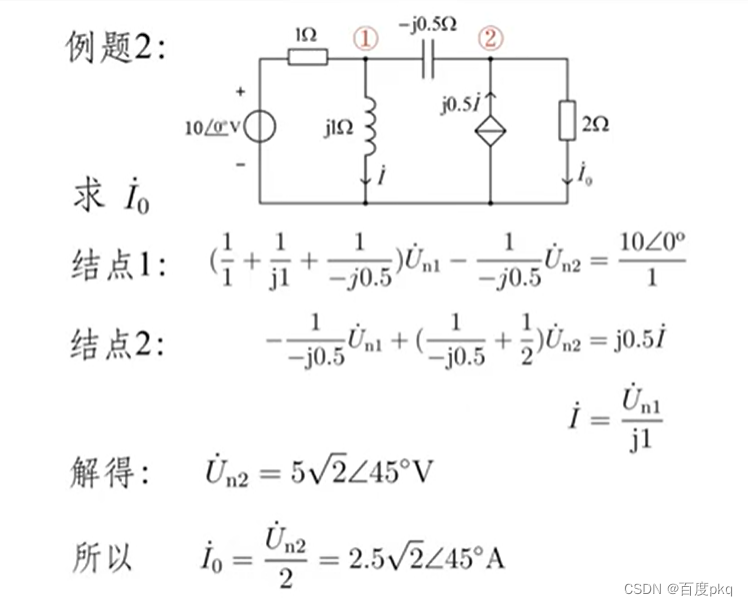

在这里插入图片描述

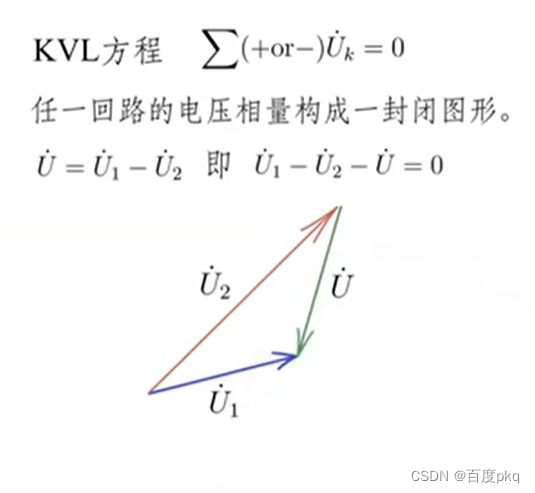

二、相量图

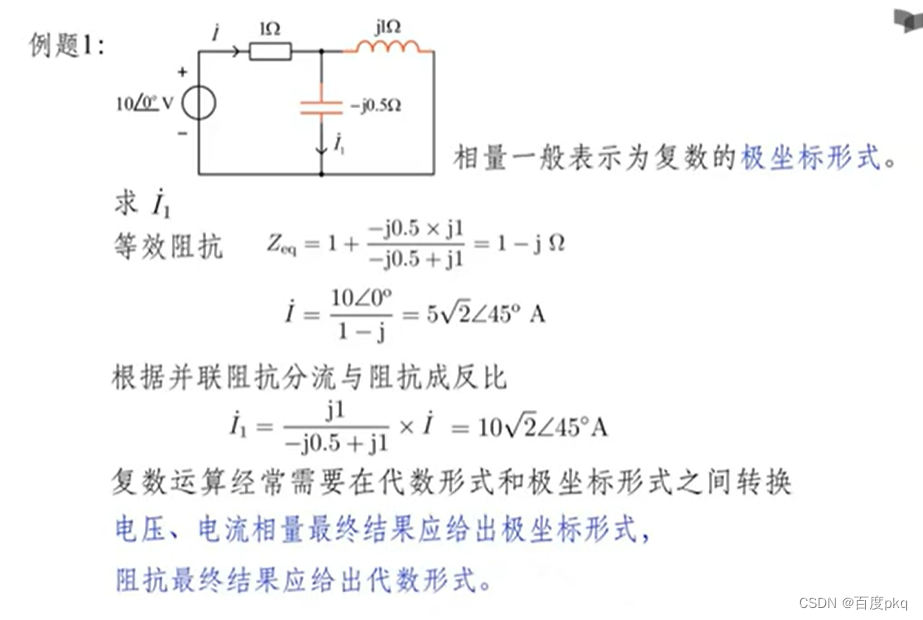

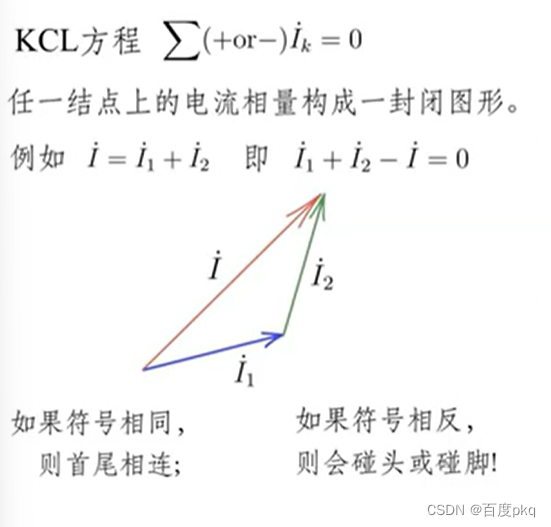

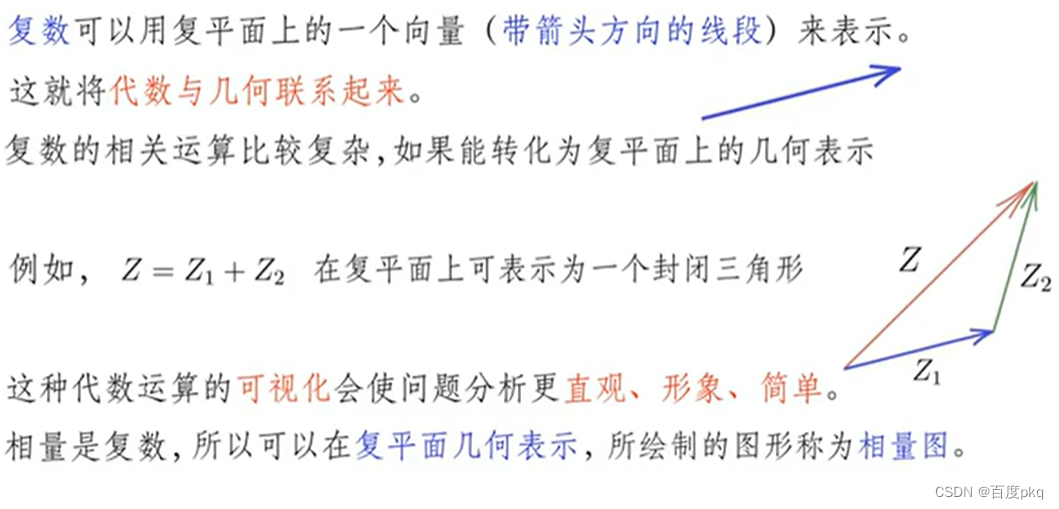

在这里插入图片描述

绘制依据

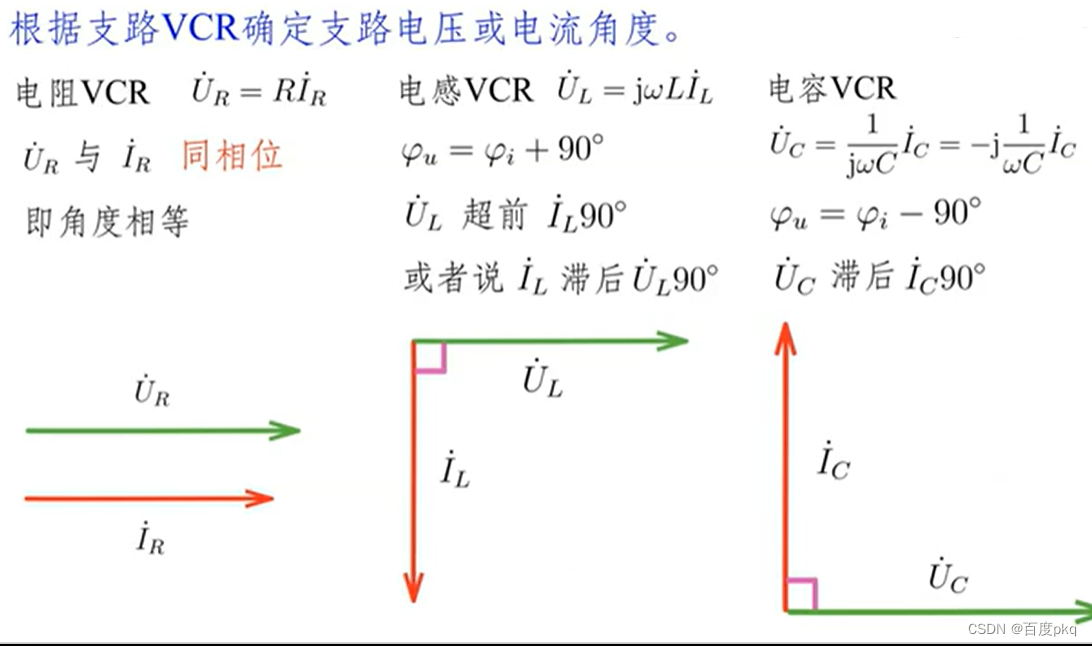

在这里插入图片描述

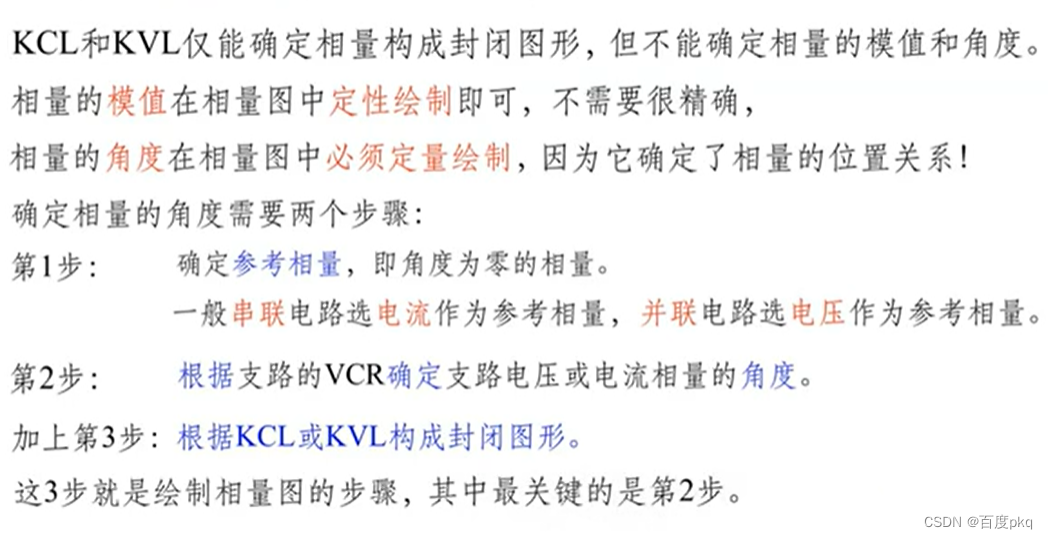

绘制相量图的步骤

在这里插入图片描述

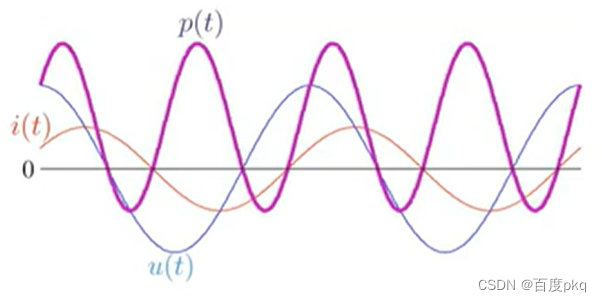

三、正弦稳态电路的功率–瞬时功率

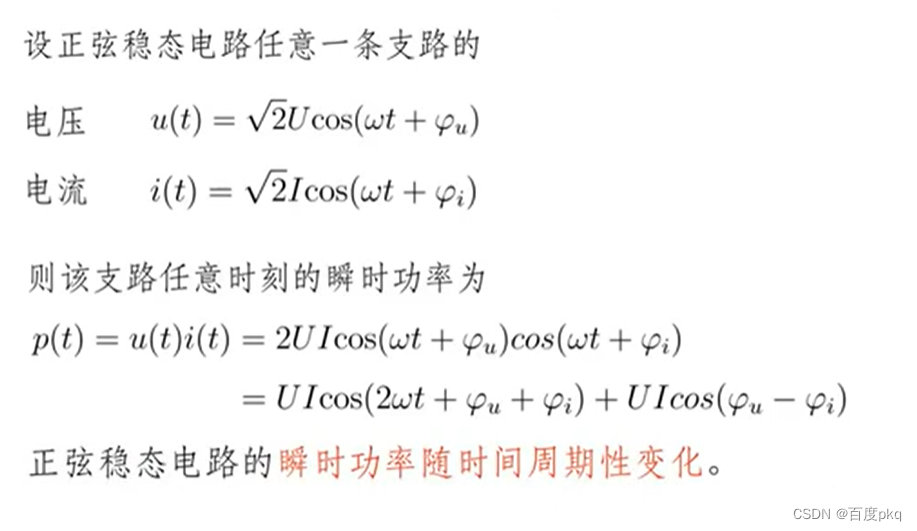

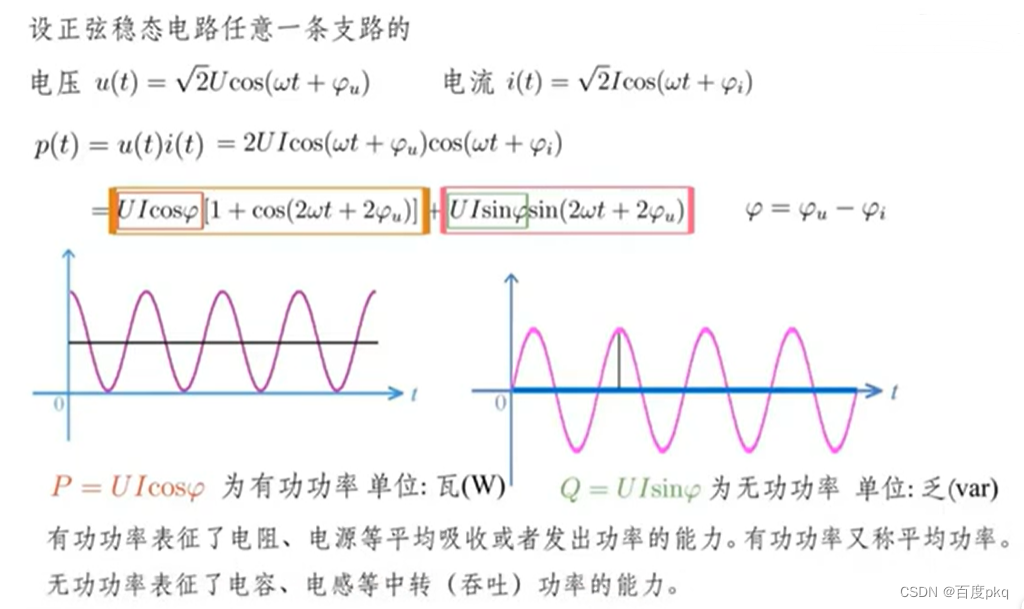

在这里插入图片描述

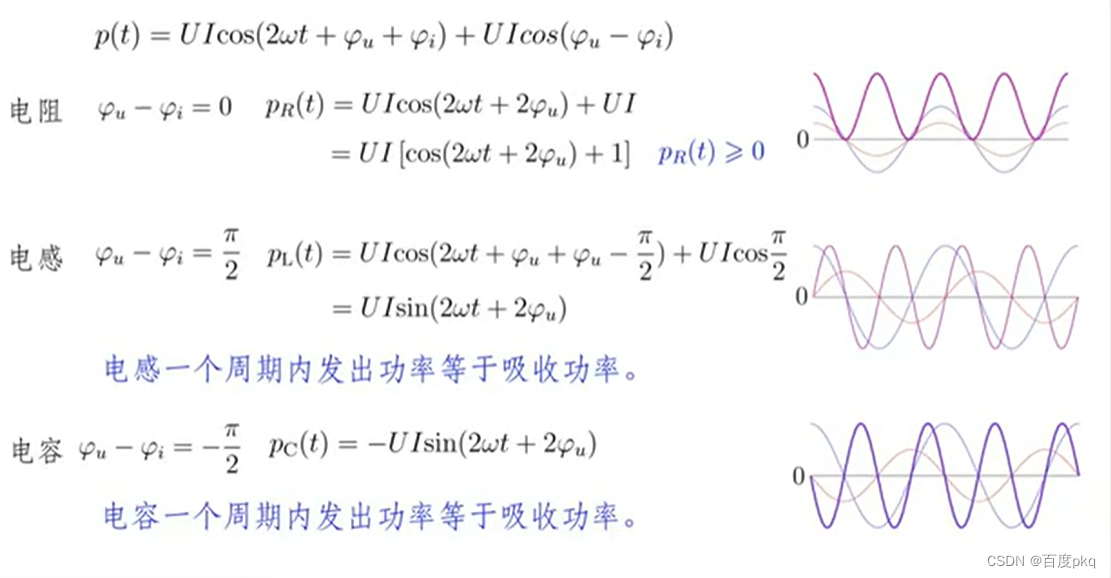

电阻、电感、电容的瞬时功率

在这里插入图片描述

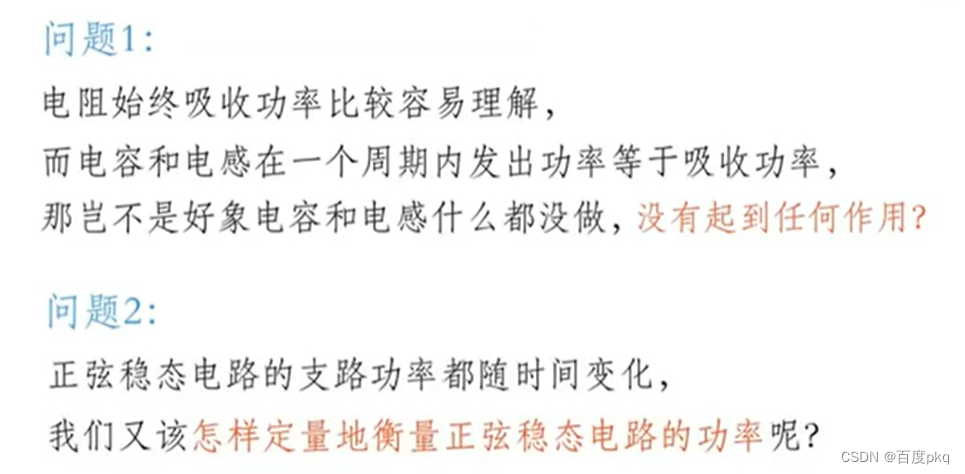

1. 电容和电感一个周期内发出功率等于吸收功率，表面看没有起作用，但实际上起到中转（吞吐)功率的作用。

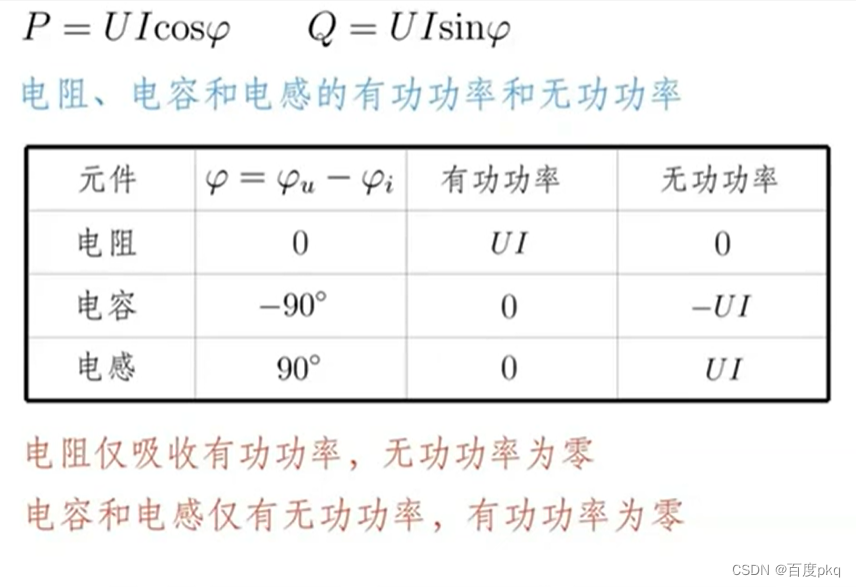

有功功率和无功功率

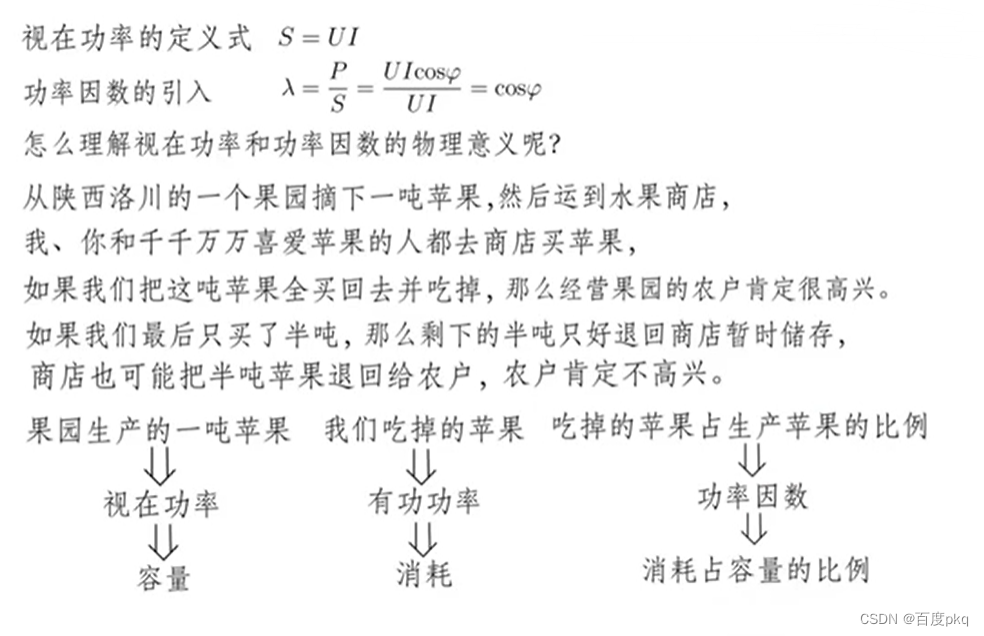

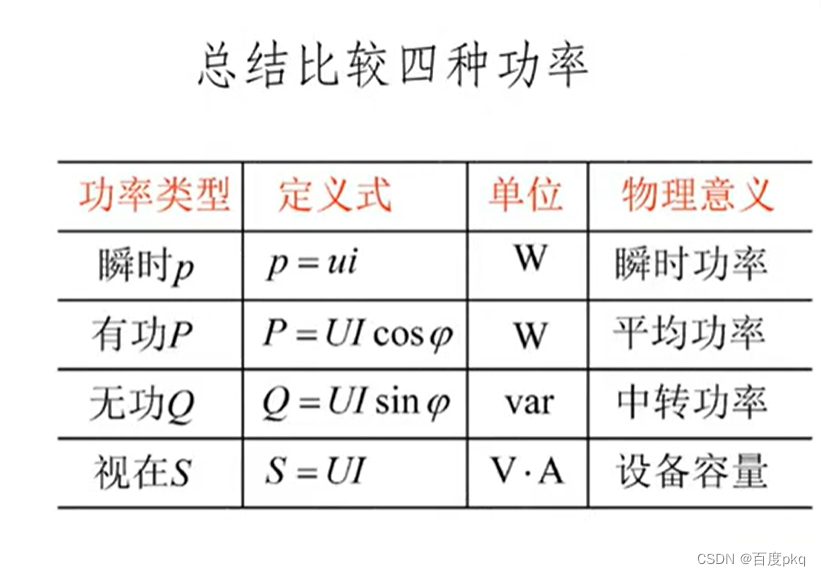

四、正弦稳态电路的功率–视在功率和功率因数

在这里插入图片描述

五、正弦稳态电路的功率–复功率

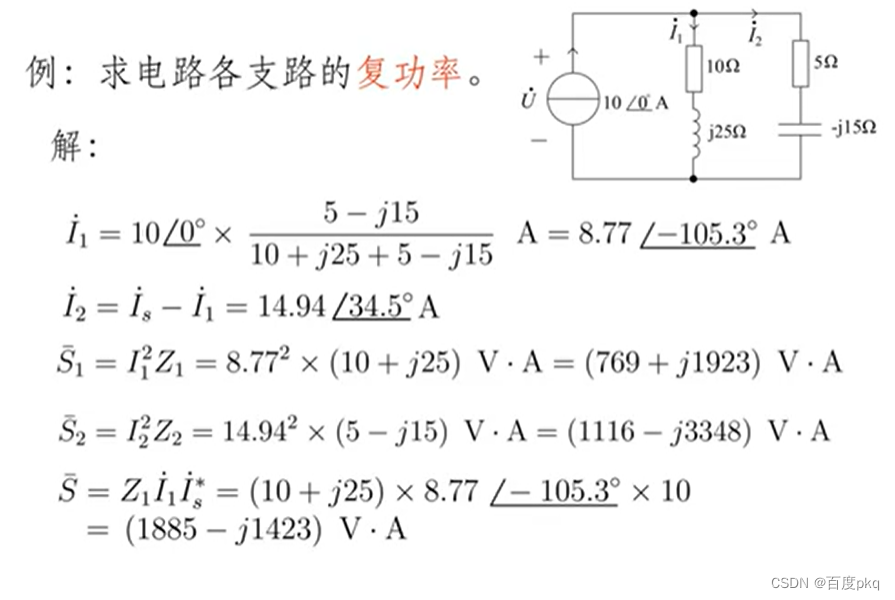

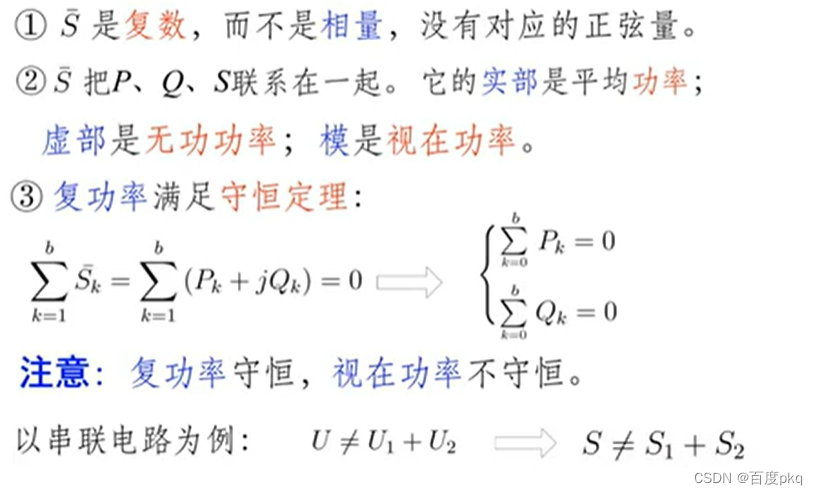

在这里插入图片描述

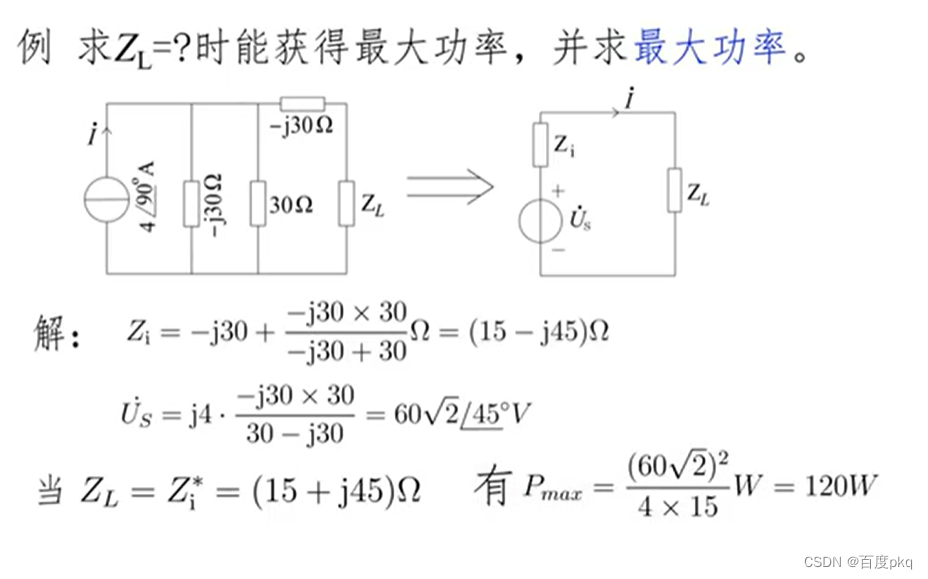

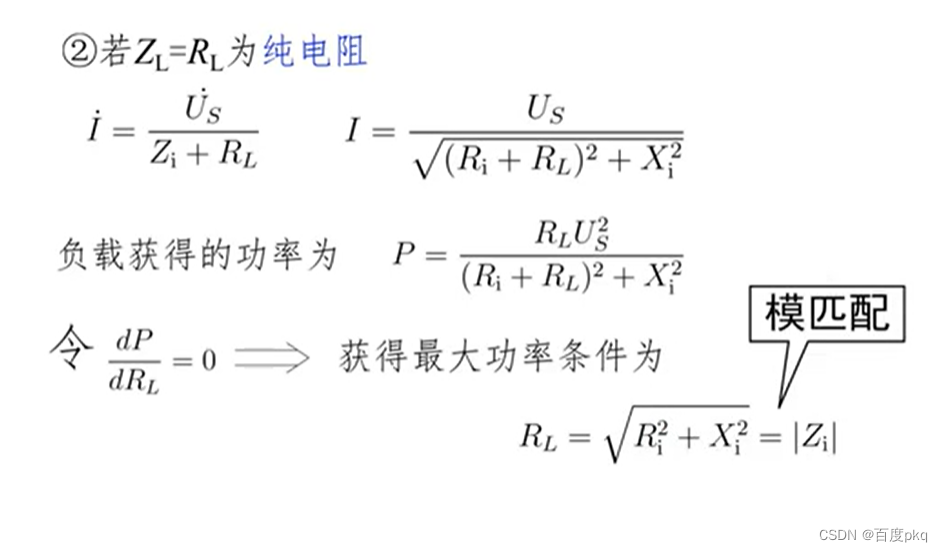

六、正弦稳态电路的最大功率传输

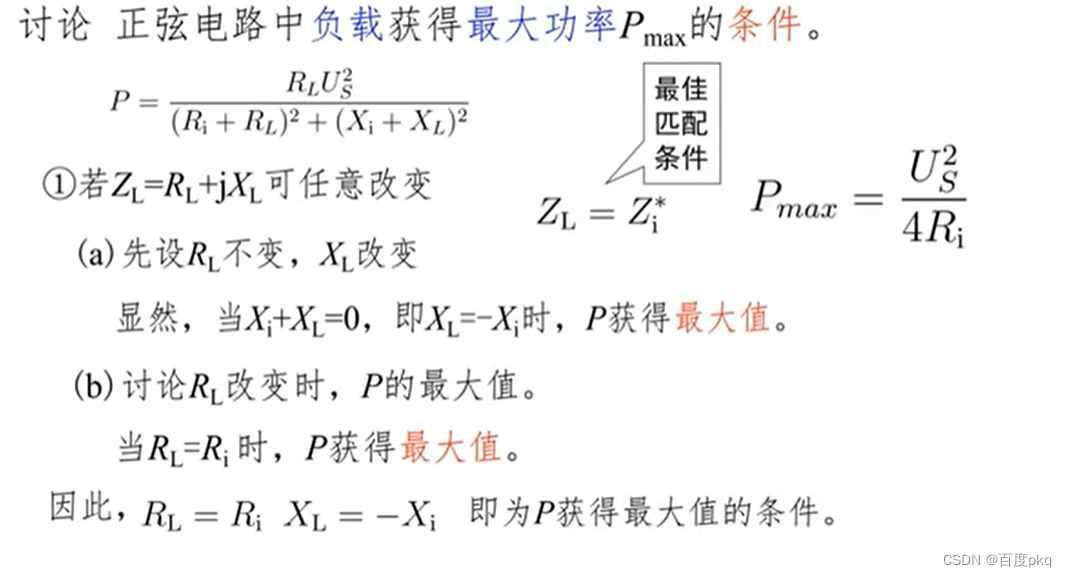

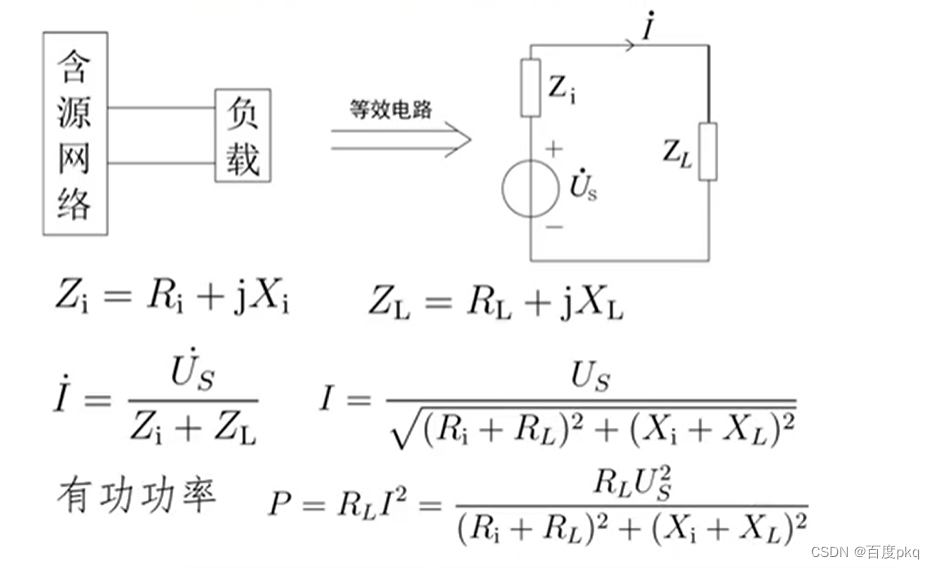

在这里插入图片描述

总结

啥也不是，去好好学学复数吧，相量图倒是会画了
