计算波形上升时间&下降时间算法

最新推荐文章于 2024-11-08 15:56:42 发布
最新推荐文章于 2024-11-08 15:56:42 发布
阅读量4.8k 收藏 3
点赞数
分类专栏： LCD液晶显示器、OLED手机屏幕反应时间（响应时间）的测试 灰阶响应时间算法 文章标签： 算法
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wanghuannihao1992/article/details/118931417
版权

在这里插入图片描述
在这里插入图片描述

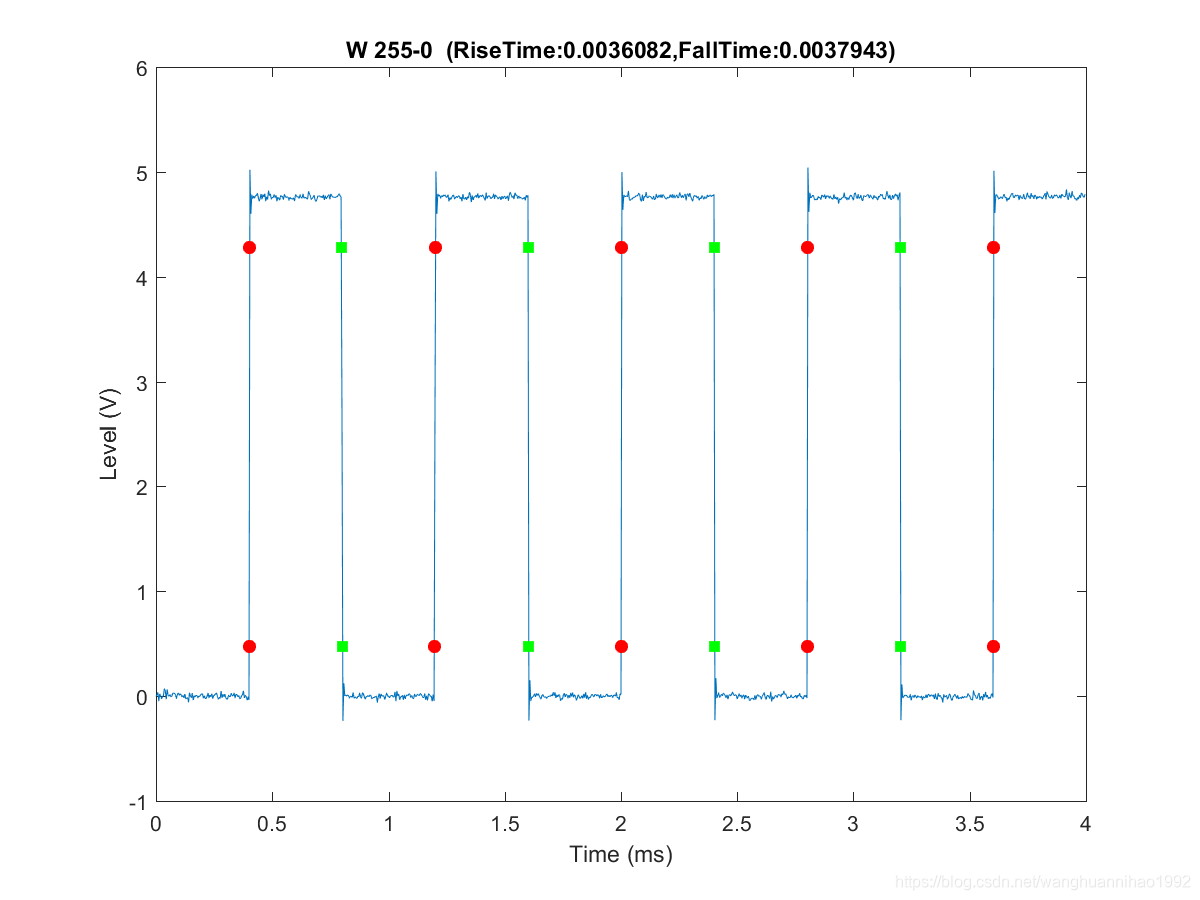

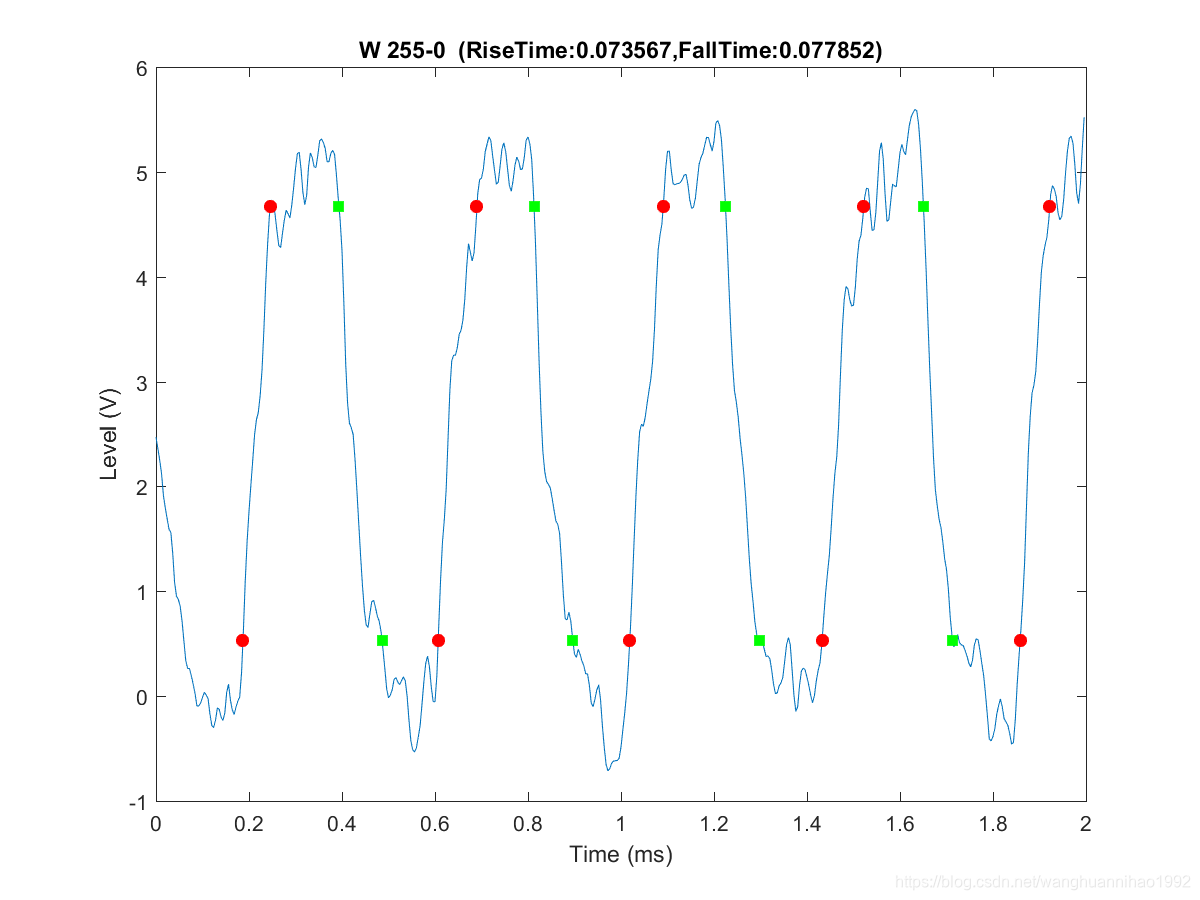

如上图所示，我这边开发了一套算法，能计算连续波形的上升时间和下降时间（10%到90%的位置，也可定义范围），可提供C#、Labview、C++源码dll，需要请私聊，直接导入数据即可出标记点波形和测试结果，客户不需要写算法，直接调用，该数据经过大量的数据测试验证，稳定性和可靠性都OK
自动找到波形上升和下降的位置，并且可计算连续波形，结果输出的是各波形的平均值，也可全部原始数据输出
应用领域：LCD液晶显示器、OLED手机屏幕反应时间（响应时间）的测试
不同灰阶的响应时间测试，黑白画面反应时间测试都可采取该算法，另外同时可算WRGB不同颜色的反应时间

在这里插入图片描述
