简述

人们普遍认为在高速系统设计中需要考虑的关键问题是频率,其实这是误解,上升时间才是最关键的因素。

频率

频率是指电流周期的波形在某个单位时间内重复的次数(通常是1s),单位通常为赫兹(Hz)。如我国的市电一般为50Hz,即电流在1秒钟重复了50次。如在板级比较常用的SPI协议,50MHz的话则表示它的时钟能在1秒钟重复5000万次(当然实际使用中由于每个指令周期之间会存在一定间隔,所以会小于这个数量),它的信号周期长度为1/f,其中f为频率,所以50MHz SPI的一个时钟周期为五千万分之一秒,即20ns。

上升/下降时间

上升时间一般定义为从波形的10%处上升到波形的90%处所需要的时间(也有定义规定从20%处上升到80%处的时间)。下降时间的定义与之相同,即从波形的90%处下降到10%所需要的时间。
在这里插入图片描述
正弦波信号的上升时间大约是其周期的1/3。

我们可以用ΔI/Δt和ΔU/Δt表示某一段时间内电流和电压的变化,如果Δt是一个特变小的时间间隔时,就可以在数学上用dI/dt和dU/dt来表示ΔI/Δt和ΔUt。dI/dt和dU/dt是微分表达式,表示当时间变化为无限小时,电流和电压变化与时间变化之比。在高速电路中,dt可以等于信号的上升或下降时间,正是这个dI/dt和dU/dt引出了信号完整性问题

比较

在这里插入图片描述

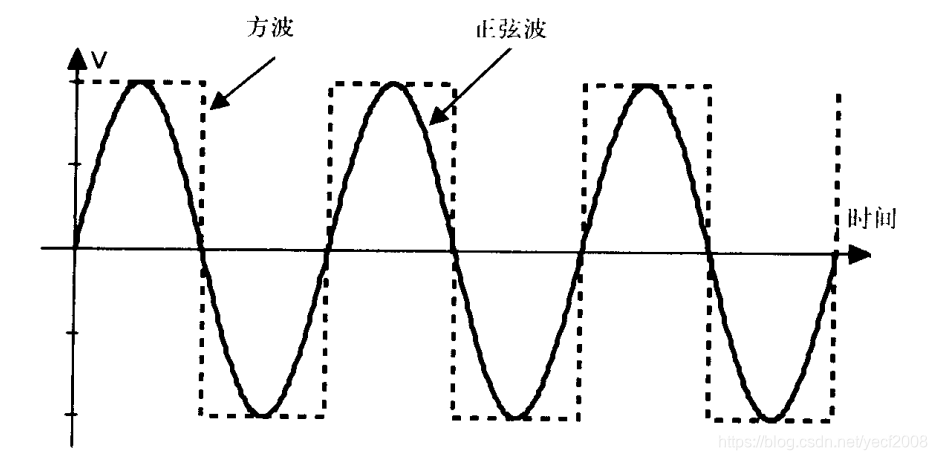

可以看出图中虚线的方波和实线的正弦波的频率是相同的,但是方波的上升时间和下降时间要远远小于正弦波的时间。熟悉傅里叶定理的同学应该能知道,方波在自然界中实际是不存在的,但是我们可以利用傅里叶变换,用余弦波或正弦波的无穷序列来表示它。理想50%占空比方波是由无穷的奇次谐波组成

S q u a r e ( θ ) = cos ⁡ ( θ ) − cos ⁡ ( 3 θ ) 3 + cos ⁡ ( 5 θ ) 5 − cos ⁡ ( 7 θ ) 7 + . . . Square(\theta) = \cos(\theta) - \frac{\cos(3\theta)}{3} + \frac{\cos(5\theta)}{5} - \frac{\cos(7\theta)}{7} + ... Square(θ)=cos(θ)3cos(3θ)+5cos(5θ)7cos(7θ)+...

如果我们在走线的一端输入方波信号,希望在另一端也得到方波信号,意味着我们所设计的电路板不仅能处理数字信号的基频,还必须能处理信号所包含的全部高次谐波分量。所以如果我们面对的是10MHz的方波,那么我们可能希望能处理15次或者以上的谐波,才能较好的呈现一个方波,那么就意味着我们必须要处理150MHz甚至以上的谐波频率。所以这就是为什么信号的周期频率并不重要,而波形的上升时间和需要重新产生的谐波才是重要的原因。

我们可以使用带宽这个词来描述上述要求。带宽指的是能够保持信号完整性的频率范围。可以粗略用下式来确定带宽要求

带 宽 ( H z ) ≈ 0.3 / 上 升 时 间 带宽(Hz) \approx 0.3/上升时间 Hz0.3/

参考文献 《Signal Integrity Issues and Printed Circuit Board Design 》Douglas Brooks
