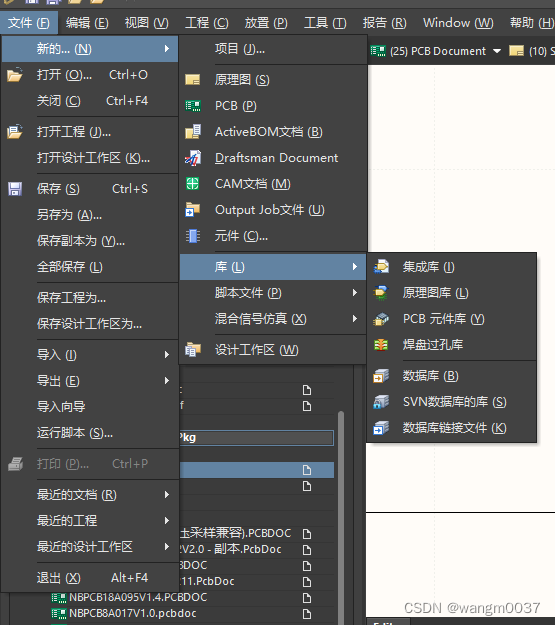

1、打开AD>>>文件>>>新的>>>库>>>集成库,然后会生成一个Integrated_library.LibPkg工程

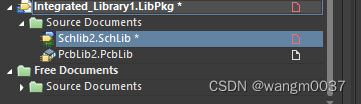

工程库如下:
2、将鼠标光标移动至该工程,点击鼠标右键,添加到新的工程,分别添加Schematic Library和PCB Library。
3、在Schlib视图中创建元器件即可。

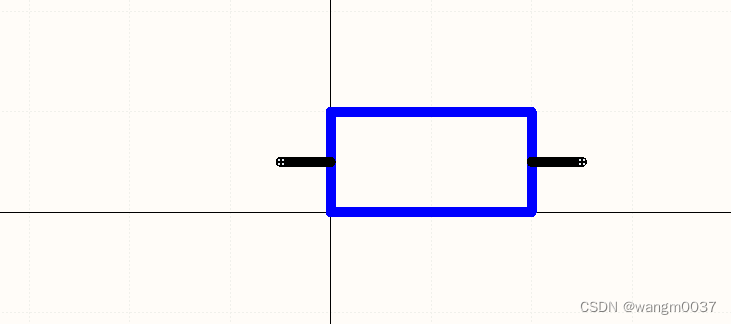

1)放置线,画出对应元器件的符号
2)调整元件的线的颜色。
3)调整视图的栅格大小,以便于调整元件引脚的位置,可以根据自己需求设置,如10mil。

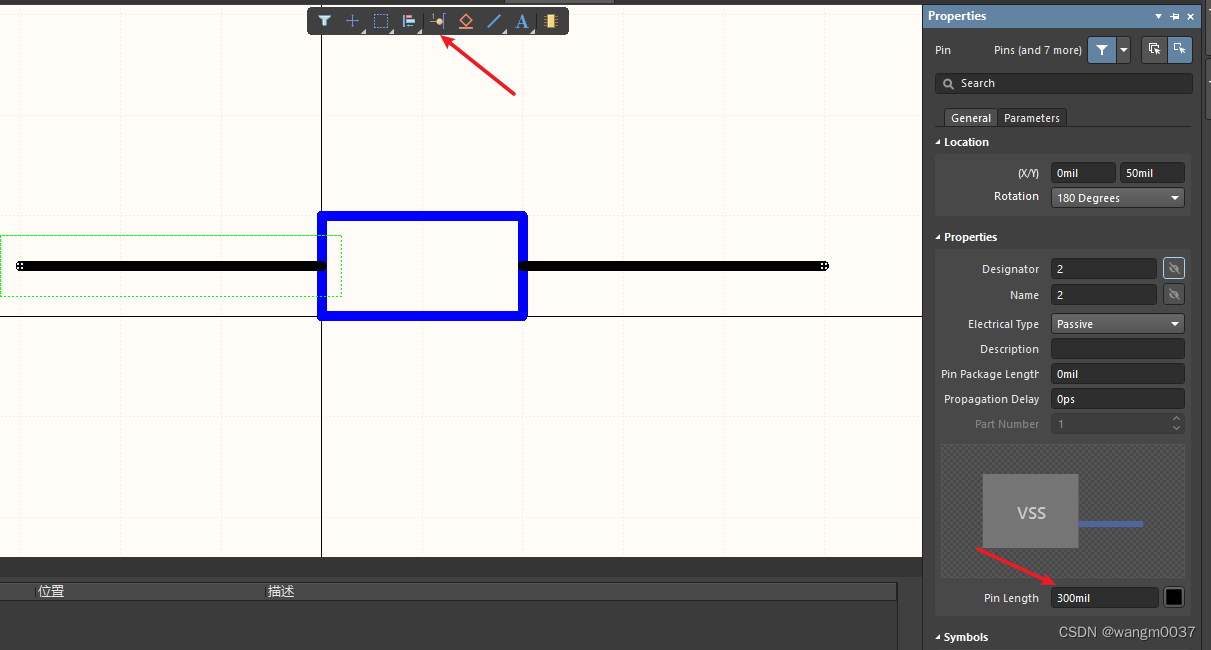

4)放置引脚,并调整引脚编号,及引脚长度,注意四个小白点的位置是向外的。
5)这样就完成了一个元件符号的设计,Ctrl+S即可。
6)点击SCH Library。

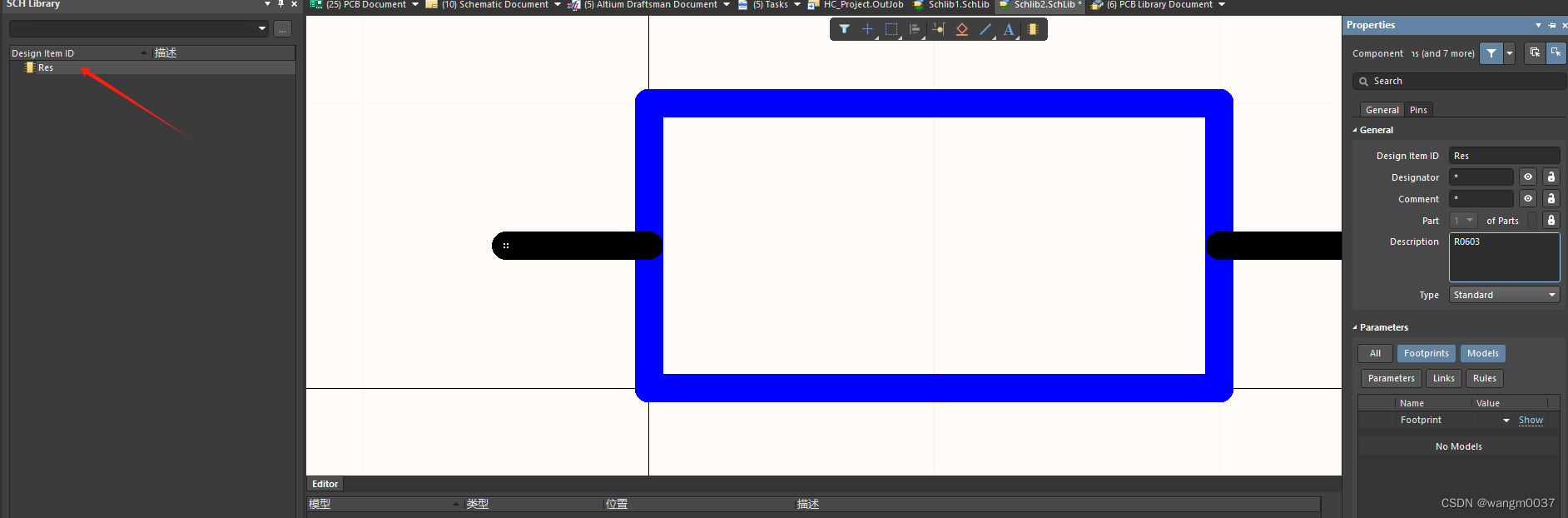

7)双击该处,修改元件命名及属性。

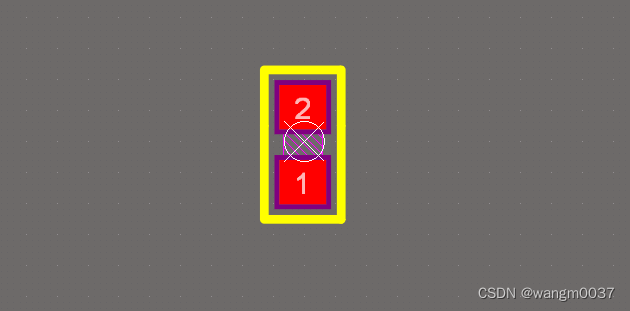

4、制作PCB封装,自己画或者从第三方平台搜集的封装,放入Pcblib视图中的原点位置。
1)单击进入PCB Library中

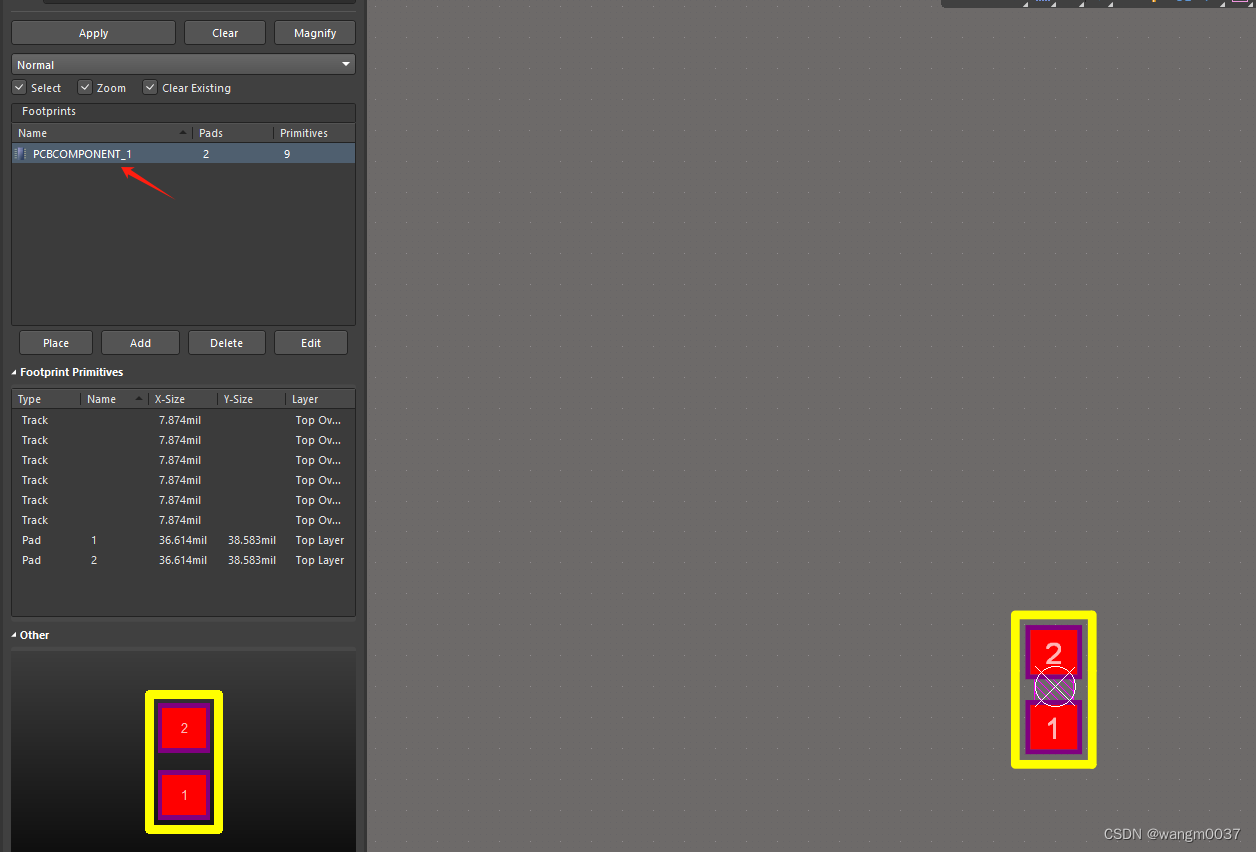

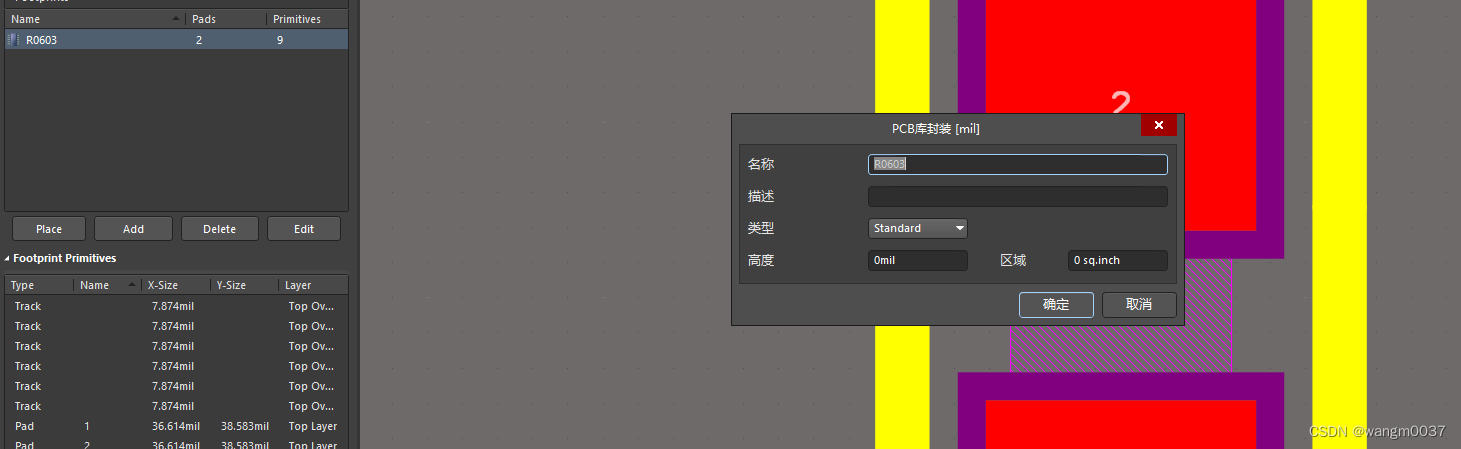

2)双击进入,修改封装名称。
3)再次回到Schlib文件中。

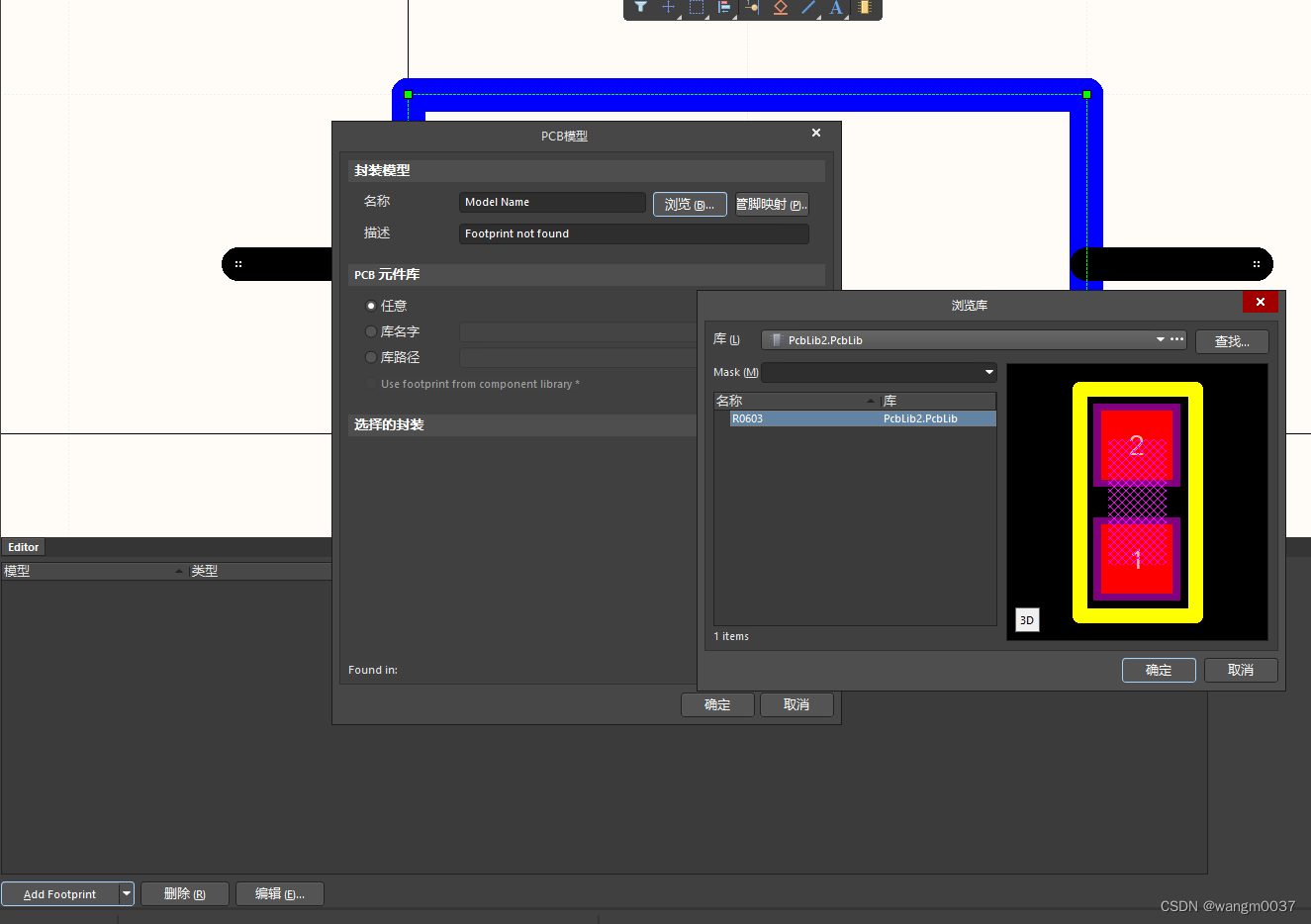

4)单击Add Footprint>>>浏览>>>R0603,单击确定即可。

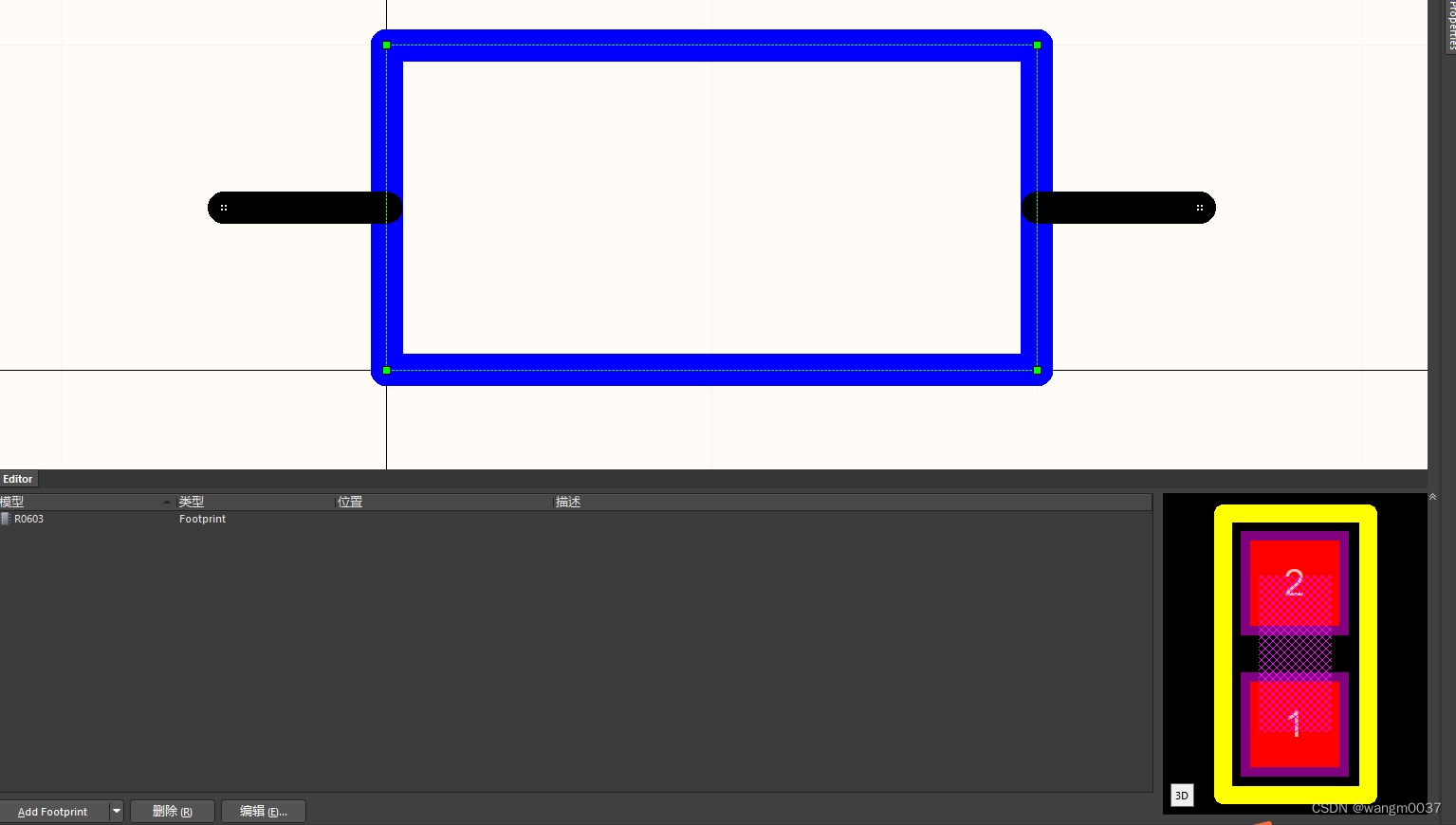

1)查看2D

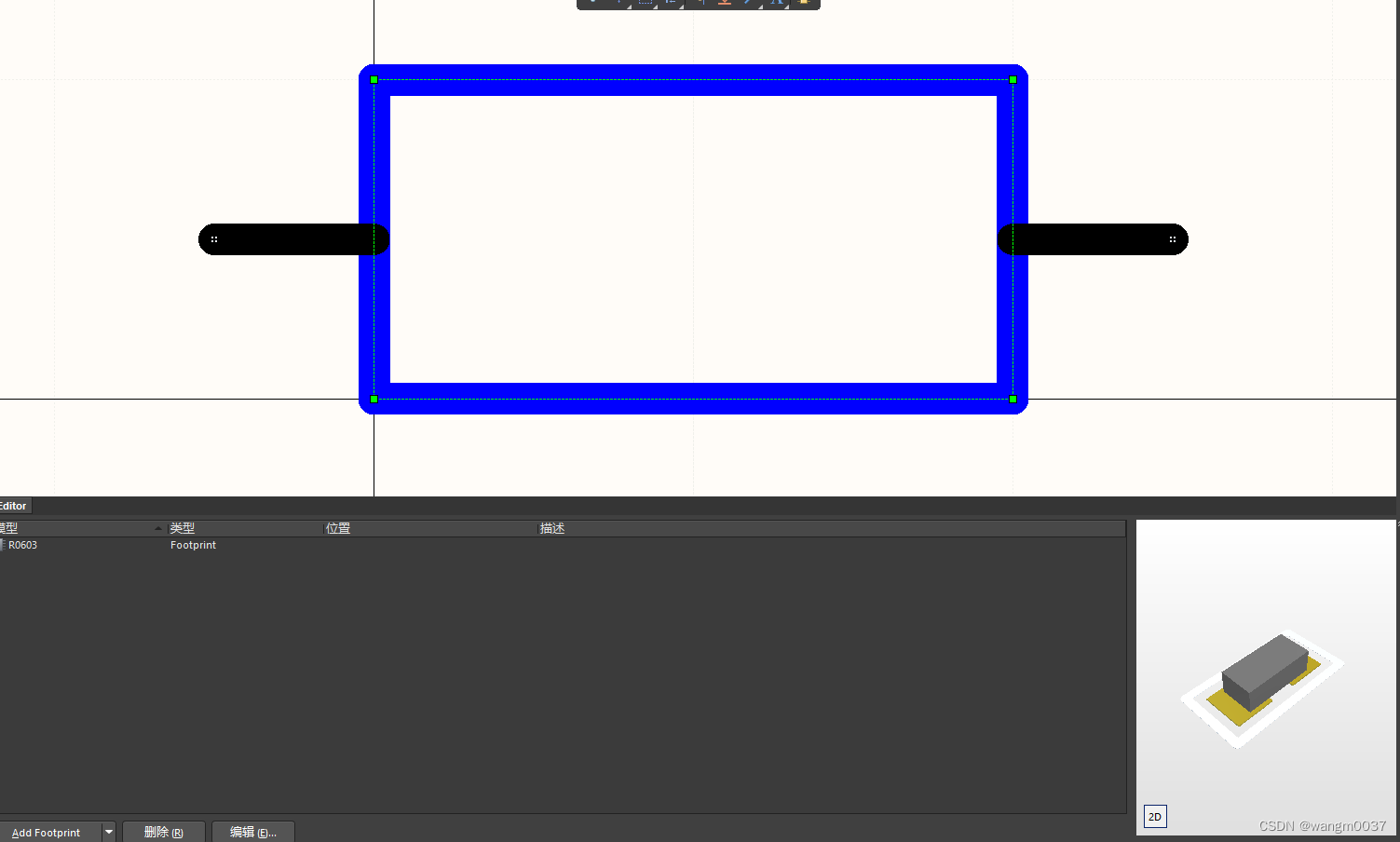

2)查看3D

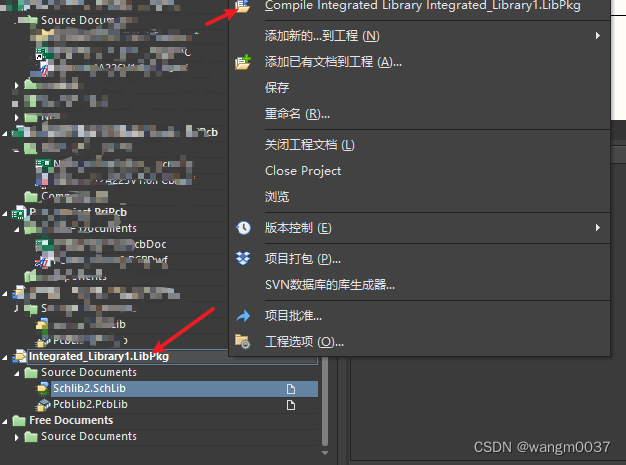

5、保存该集成库工程,鼠标右键单击,编译即可。

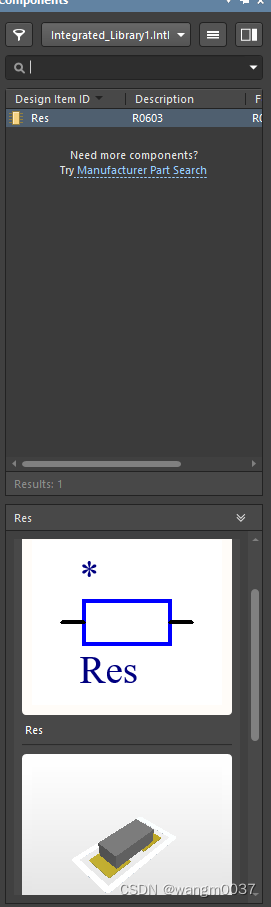

6、在设计的工程画布中,找到元器件封装库,选中刚建立并编译通过的库,选取其中的元器件即可。
7、以及元件的3D封装,一目了然。
8、总接,以上就是建立集成库的基本流程,并可不断增加元器件的封装设计,作为企业的积累。
