制造流程BOM的规范整理步骤

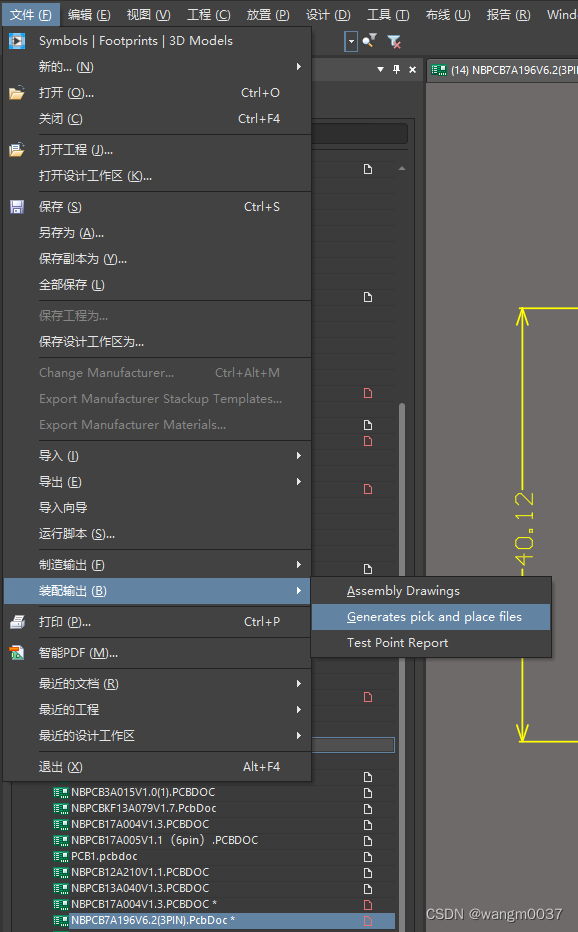

1、将AD中的PCB文件导出CSV格式的公制单位的文件。先设定PCB左下角为原始原点----》AD----》文件-------》装配输出---------》Generates Pick and Place files

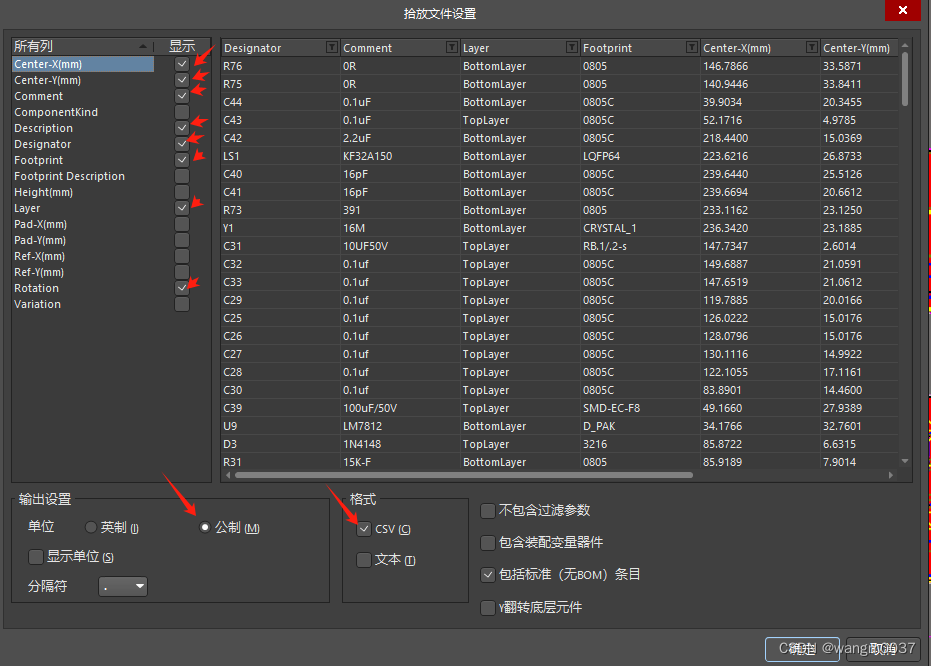

2、弹出窗口后，勾选以上数据。

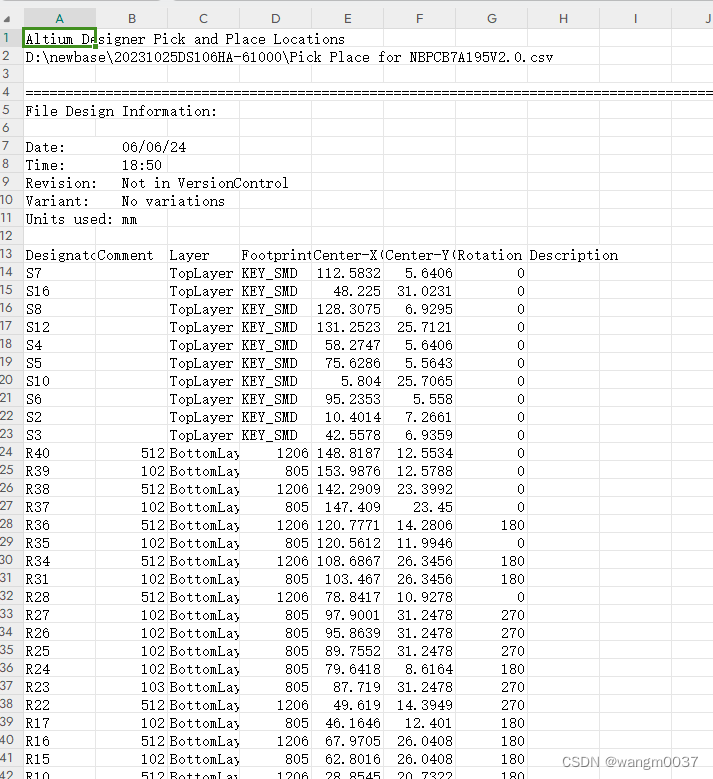

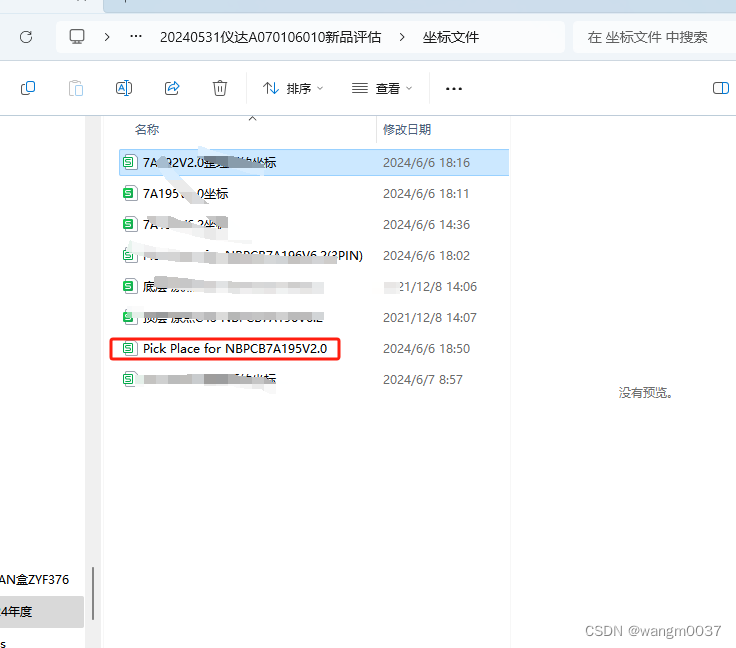

3、即可在该PCB文件的路径下，生成一个CSV文件。

4、然后将该PCB对应整理好的贴片物料的BOM，全选复制。

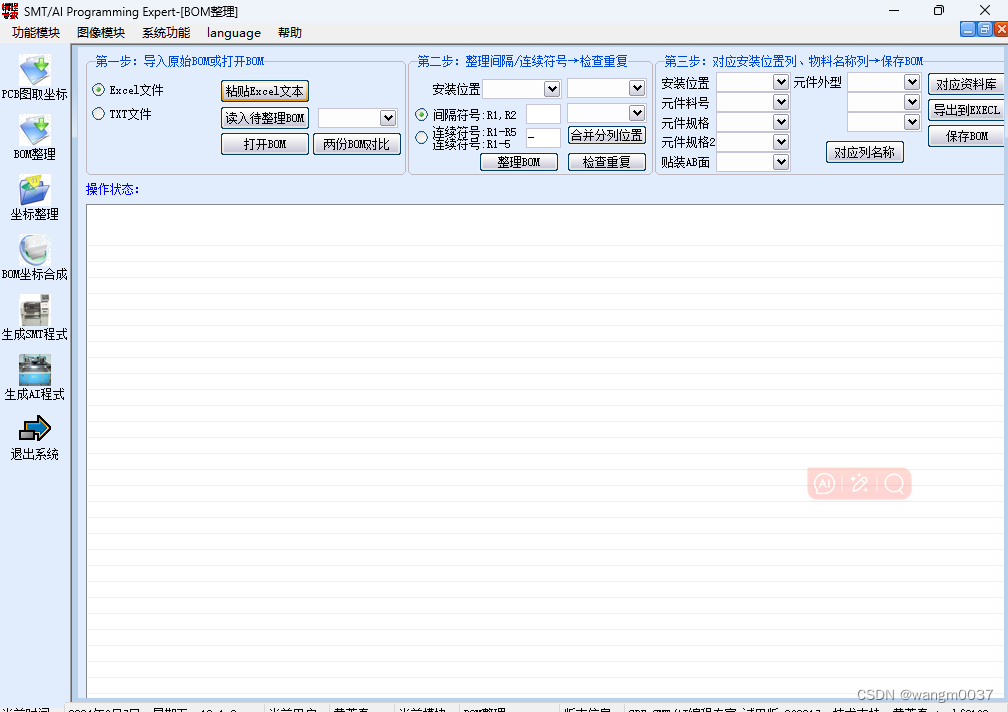

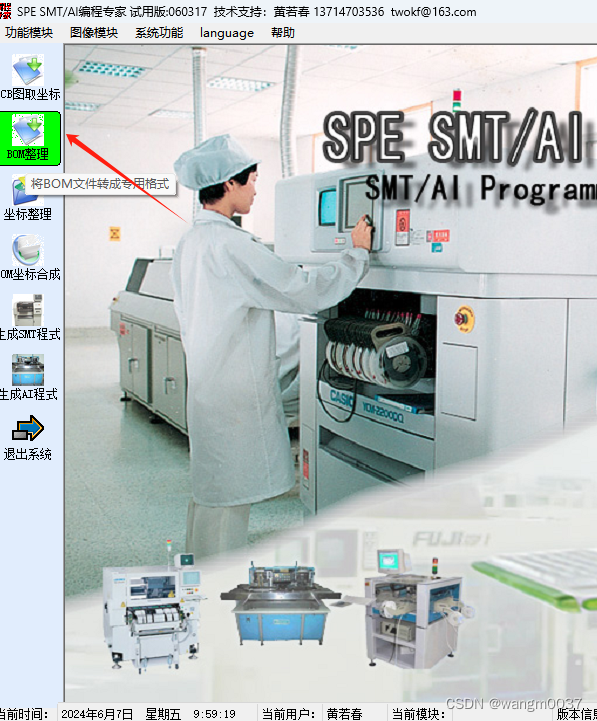

5、打开的“SMT编程专家”-------》BOM整理

6、复制的全部BOM物料，到该软件下，选择-----》粘贴excel文本

7、选择一下箭头指向的事项。

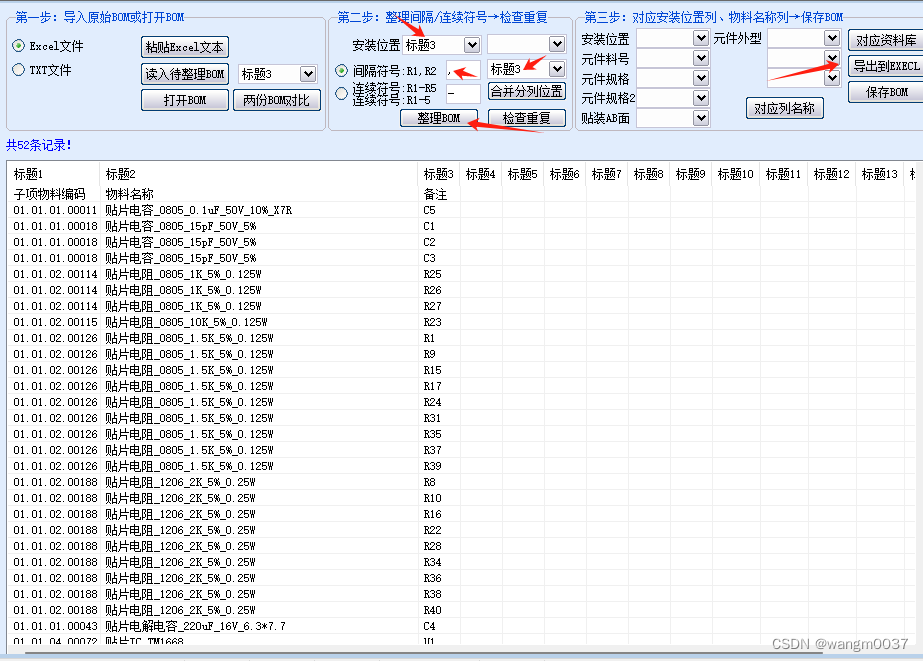

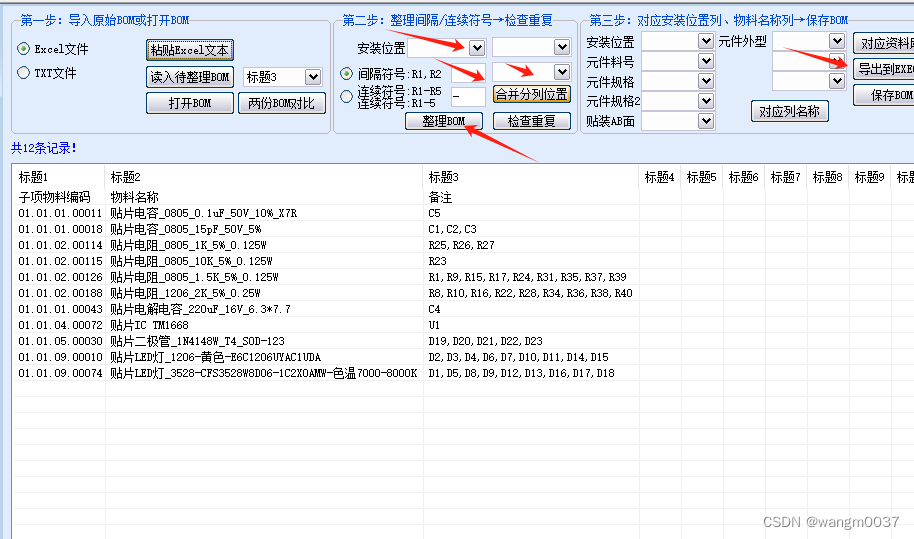

8、安装位置对应的是，需要整理的物料；间隔符号是，被整理物料的之间的分隔符，后边的是要被分割的对象；最后点击整理BOM，即每个元件被分行，输出-----导出EXECL即可。保存至相应的路径下。

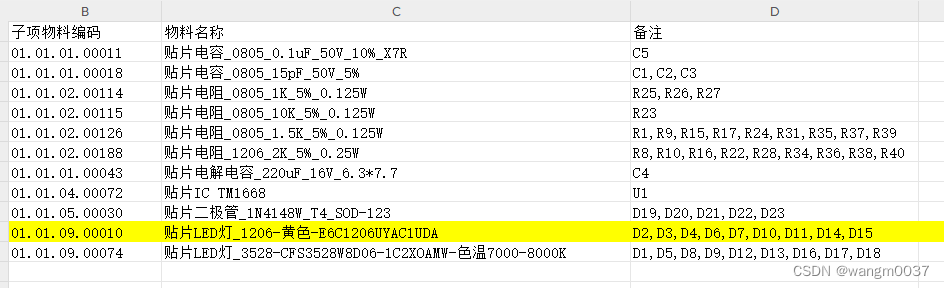

9、此时，打开原始数据，和编程专家整理好的BOM，进行以下操作。

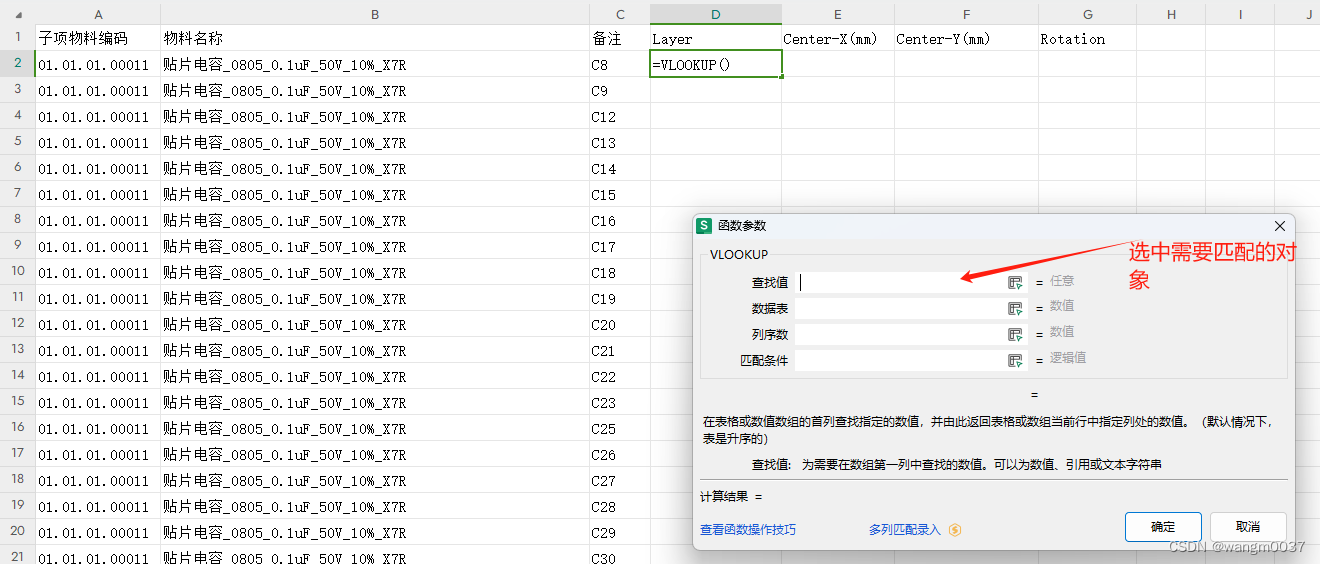

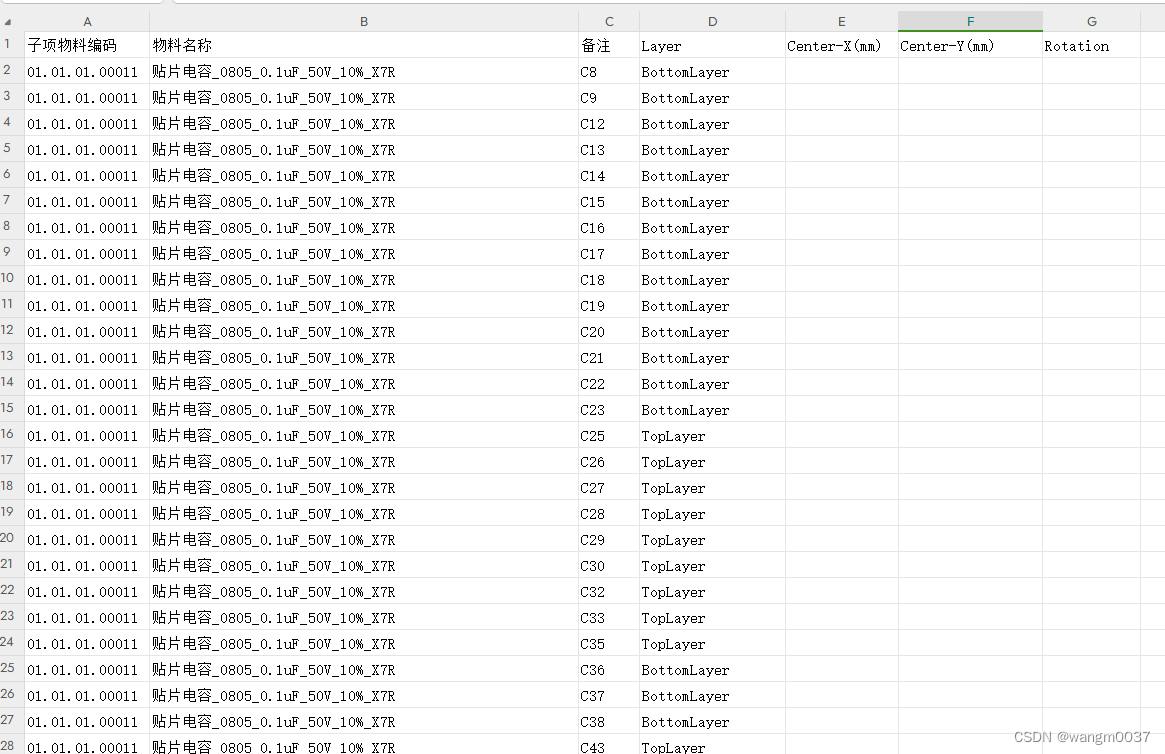

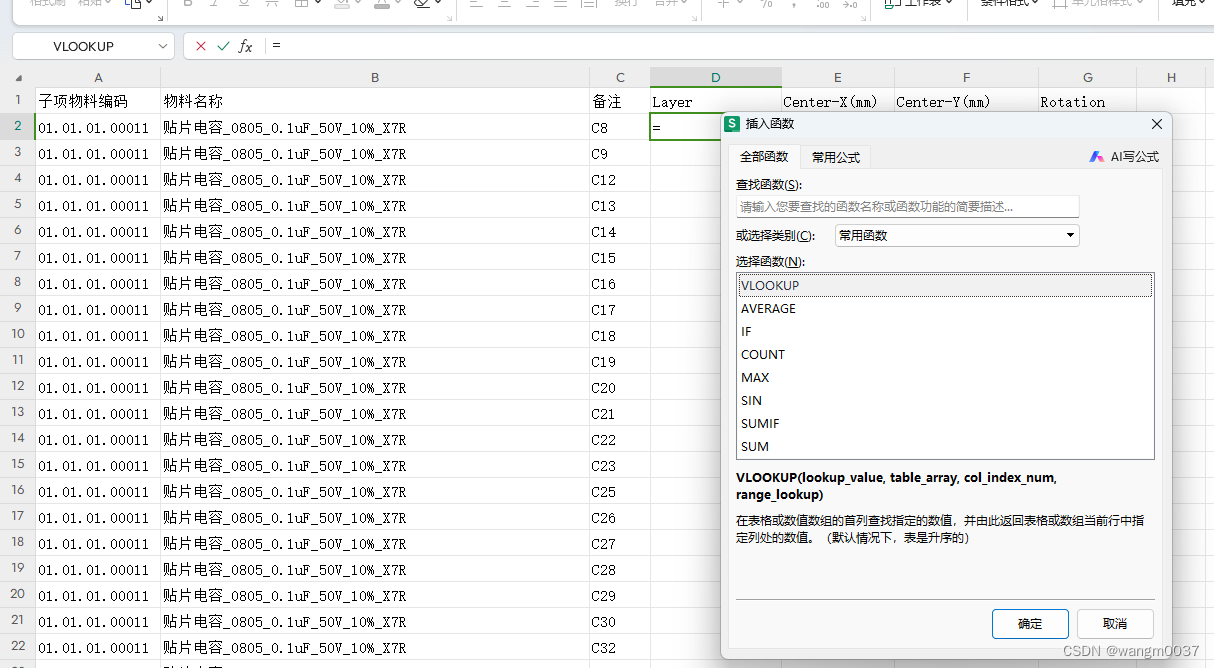

10、在该表格中，选择VLOOKUP函数。1

1）

2）全部选中原始数据

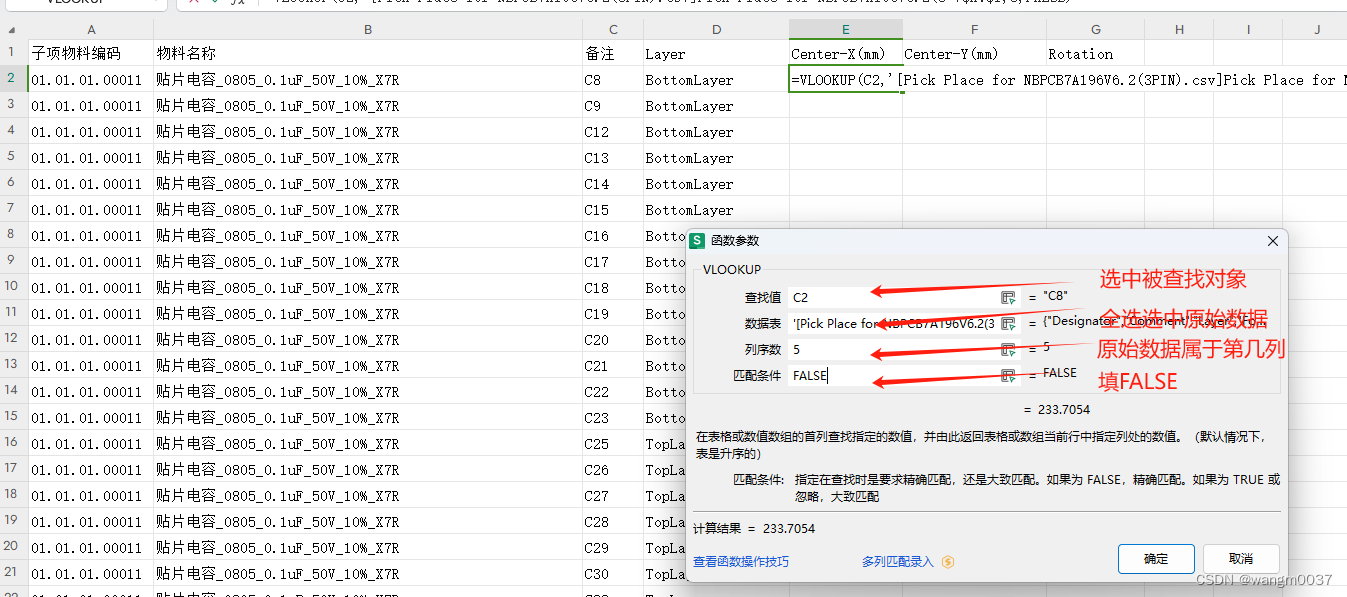

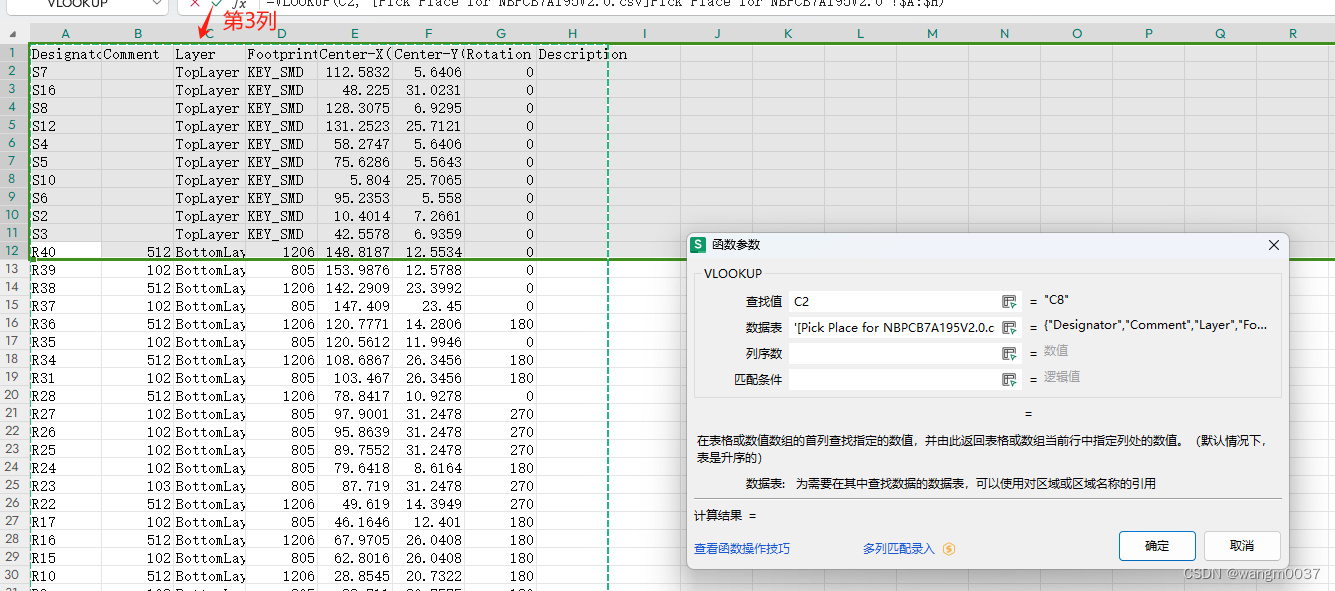

3）全部数据为第3列-----输入3，即可

4）其他项依次类推即可。

5）对第二部的解释。

11、操作完成后就得到了各个零件自动匹配的数据，生产制造可以根据这个录入，制造系统，进行生产制造。
