PADS原理图转换altium

直接上步骤，我使用的ad版本为ad16，pads版本为padsVX.2.4.

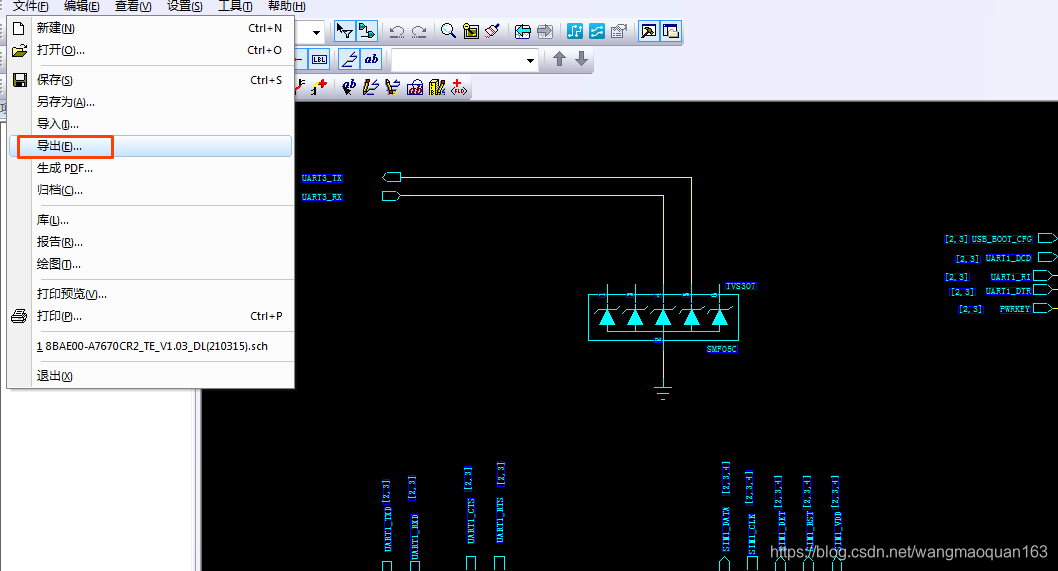

1.用PADS 打开一份需要转换的原理图，执行菜单命令“File文件—Export导出”，导出一份ASCII编码格式的TXT文档

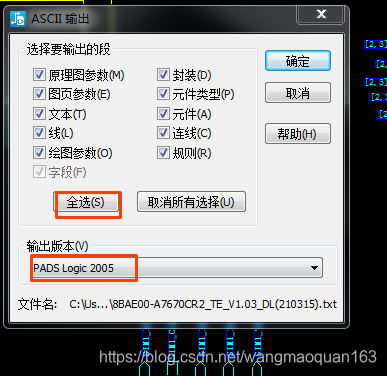

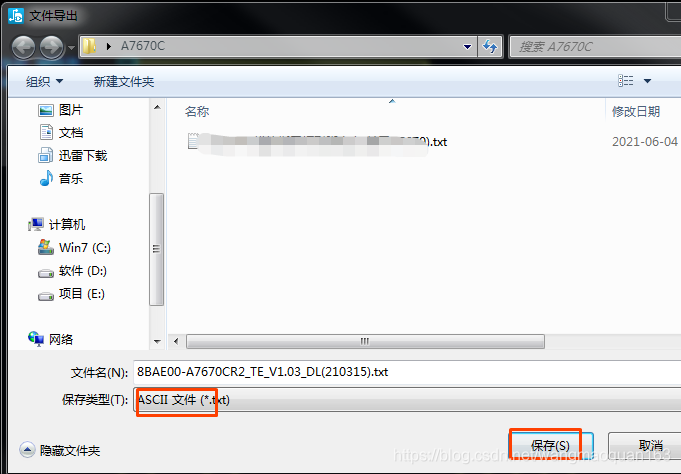

2.点击保存，弹出“ASCII输出”设置，全选打勾，输出版本选择“Pads Logic2005”进行输出，然后点确定。

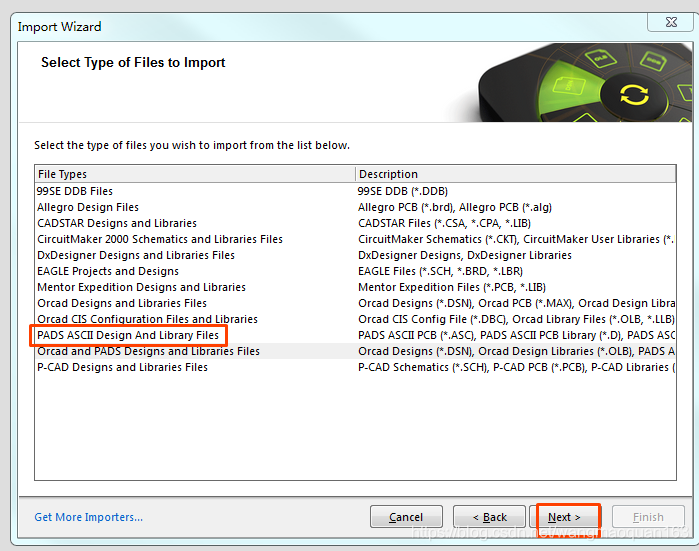

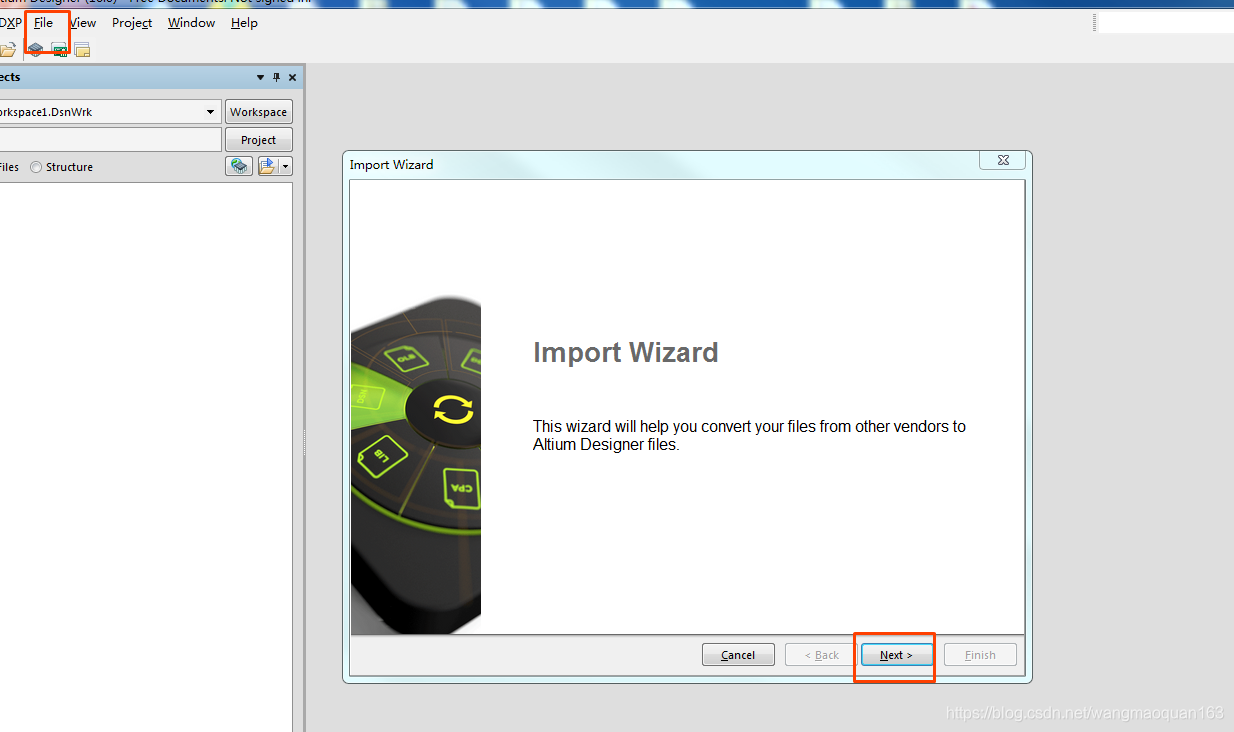

3.打开Altium软件，执行菜单命令“File-Import Wizard”，选择“PADS ASCII Design And Library Files”，点击next

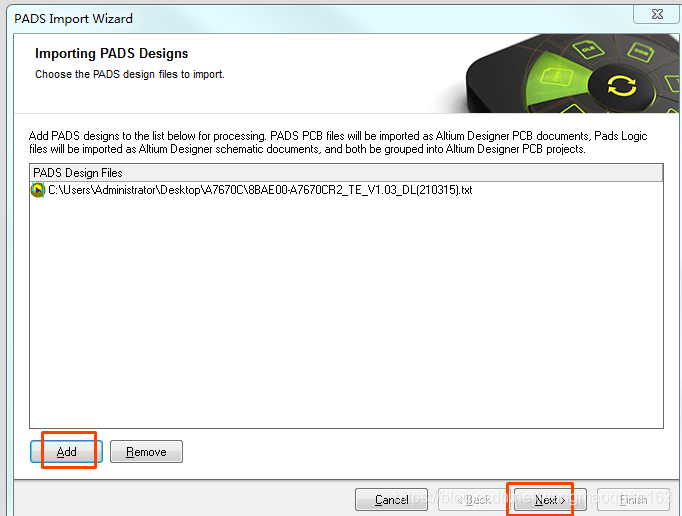

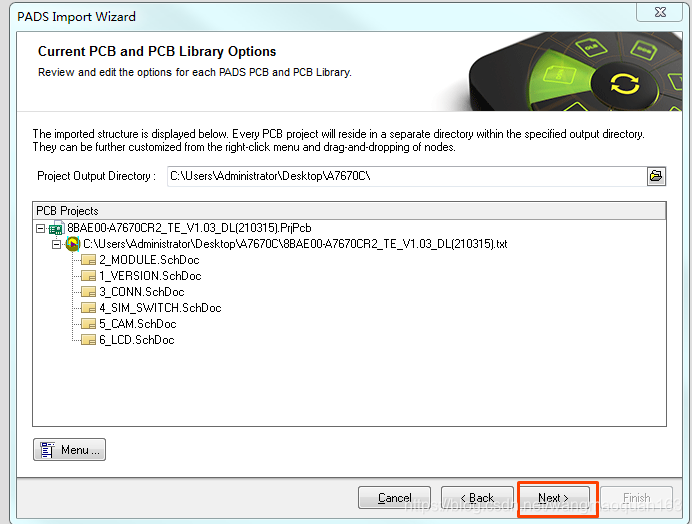

4.选择刚刚导出的TXT文档，继续点击“Next”，根据向导进行转换，直到转换完成。
