BL0942 免校准电能计量芯片使用

BL0942

免校准，用电状态异常指示，可级联

产品简介

BL0942是一颗内置时钟免校准电能计量芯片，适用于单相多功能电能表、智能插座、智能家电等应用，具有较高的性价比。

BL0942集成了2路高精度Sigma-Delta ADC，参考电压，电源管理等模拟电路模块，以及处理有功功率、电流电压有效值等电参数的数字信号处理电路。

BL0942能够测量电流、电压有效值、有功功率、有功电能量等参数，可输出快速电流有效值（用于过流保护），以及波形输出等功能，通过UART/SPI接口输出数据，能够充分满足智能插座、智能家电、单相多功能电能表及用电信息大数据采集等领域的需要。

BL0942具有专利防潜动设计，配合合理的外部硬件设计，可确保在无电流时噪声功率不被计入电能脉冲。

优势特点

两路独立的Sigma-Delta ADC，一路电流和一路电压。

电流有效值范围（10mA~35A）@1mohm

有功电能（1w~7700w）@1mohm@220V

可输出电流、电压有效值，快速电流有效值，有功功率，电流电压波形相角

批次出厂增益误差小于1%，外围元件满足一定条件下可以免校准

电流通道具备过流监控功能，监控阈值及响应时间可设置

电压/电流过零信号输出

内置波形寄存器，可输出波形数据用于负载类型分析

SPI（最快速率支持900KHz）/UART（4800-38400bps）通信方式

电源掉电监测，低于2.7V时，芯片进入复位状态

内置1.218V参考电压源

内置振荡电路，时钟约4MHz

芯片单工作电源3.3V，低功耗10mW（典型值）

SSOP10L/TSSOP14L封装

应用电路

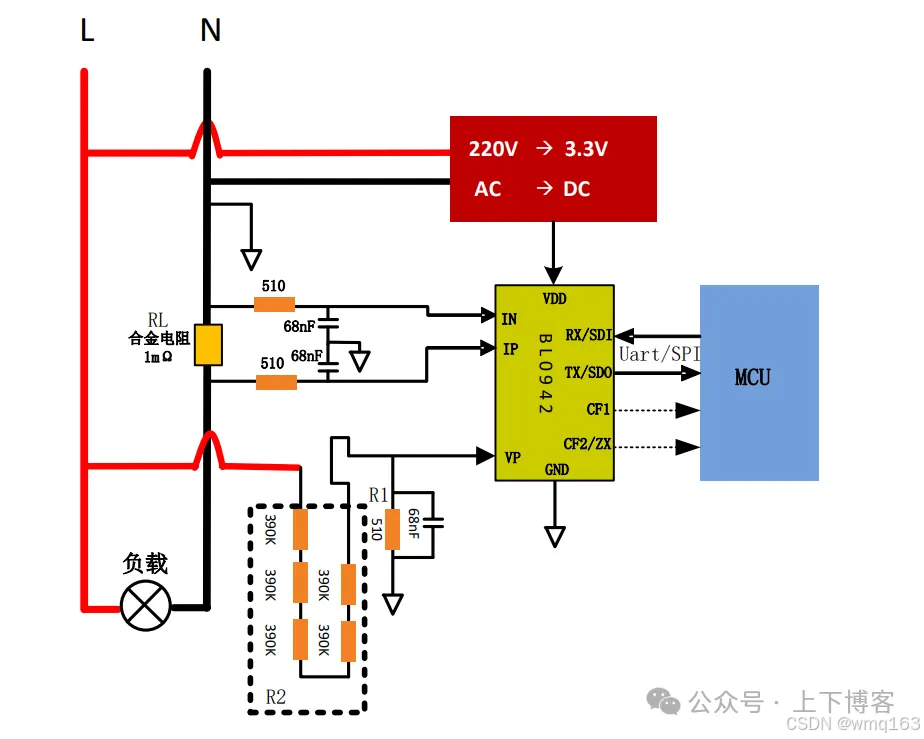

非隔离

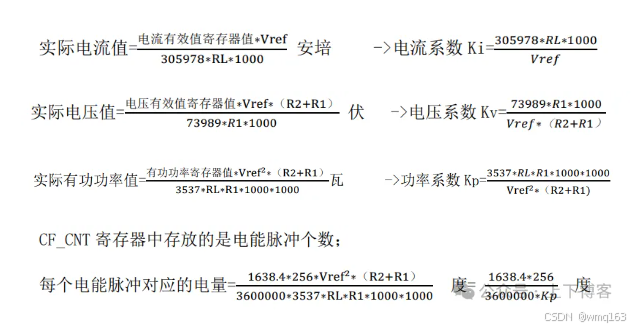

计算

隔离

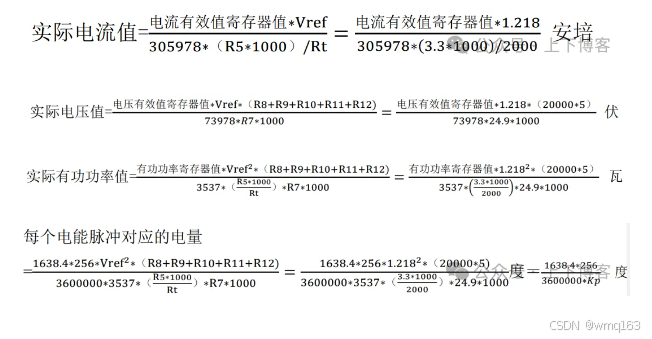

计算

上面主要是应用手册里自带的东西，下面是比较重要的通讯部分。我的环境
互感器隔离（电压互感器 117、电流互感器 118A）
采用UART通讯
主控STM32

对于芯片的使用而言，一定要熟读并且背诵其Data Sheet。

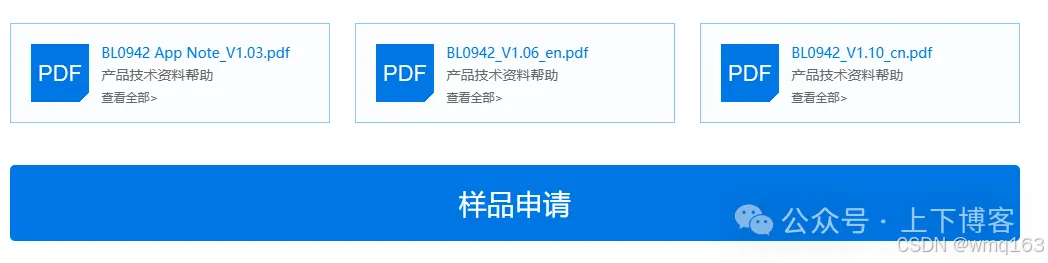

本文章参考官网

BL0942 App Note_V1.03：应用手册，也就是我上面贴的电路图以及电量信息计算公式。
BL0942_V1.10_cn：芯片中文版说明
BL0942_V1.06_en：芯片英文版说明

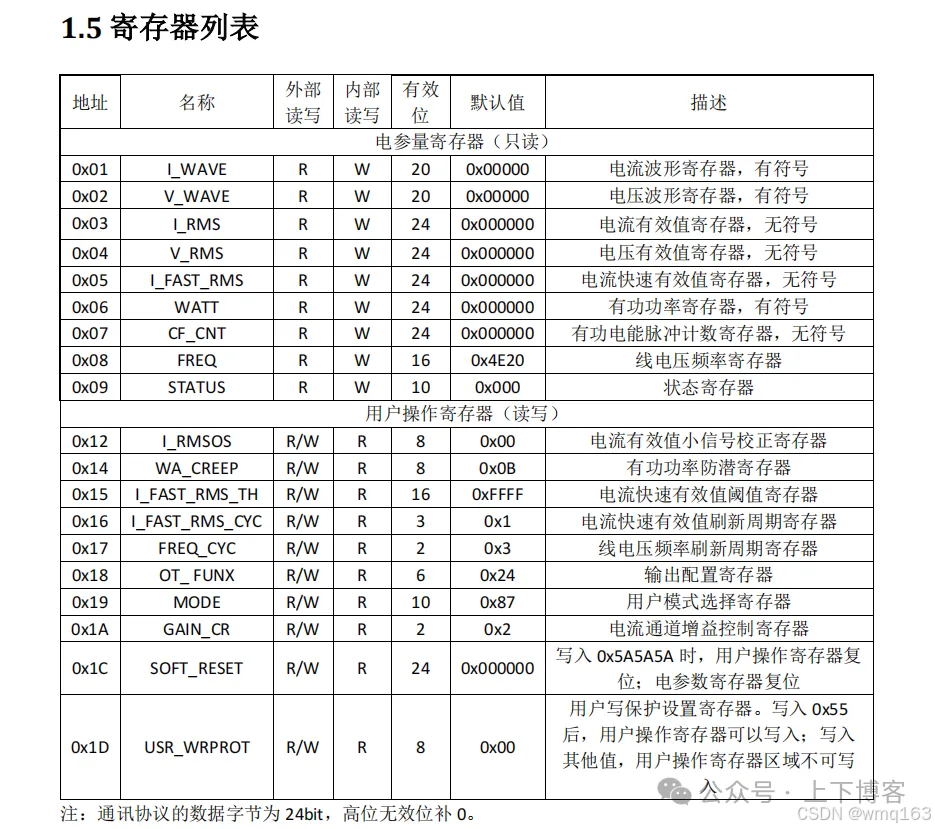

首先看中文版寄存器这一页

上半部分“电参量寄存器（只读）”是只能读取，无法写入，也就是地址 0x01~0x09。
下半部分“用户操作寄存器（读写）”是能读能写入，但是写入的前提是先对着USR_WRPROT写入0x55。也就是向地址0x1D写入值为0x55后就可以操作“用户操作寄存器”了。如果写入非0x55的值，那么“用户操作寄存器”就变成只能读不能写了。

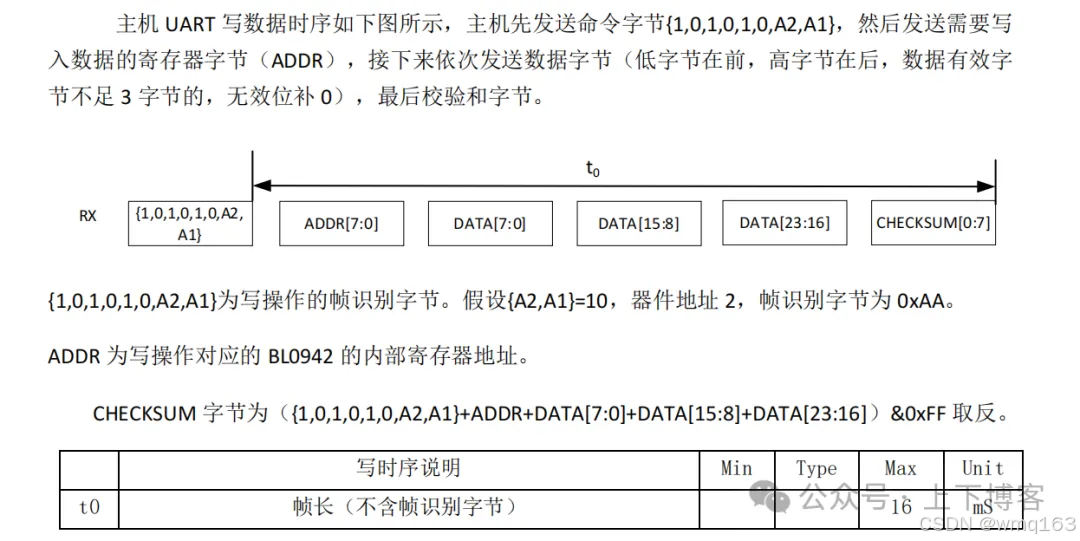

写入时序

注意：UART和SPI的时序对于DATA部分是反的，UART是低字节在前，SPI是高字节在前，网上大部分文章是SPI模式，所以是高字节在前。

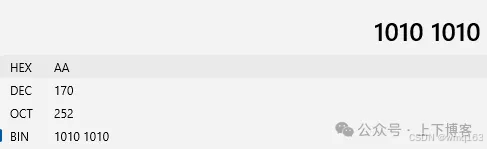

{1,0,1,0,1,0,A2,A1} 为二进制序列。后面说的{A2,A1}=10；也就是A2是1，A1是0。即{1,0,1,0,1,0,1,0} = 0xAA

A2，A1组成你的器件地址，因为TSSOP14L 封装可支持器件片选功能，硬件片选地址管脚为[A2_NCS，A1]，可选器件 0~3。可支持 4 片 BL0942 挂在 UART 总线上进行数据通信，只占用 MCU 的一个 UART 接口。

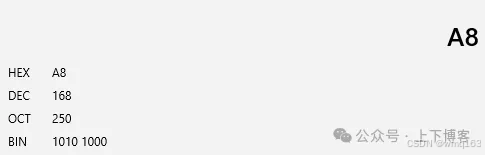

如果我们只有一个芯片，那么地址就是{A2，A1}=00；A2=0，A1=0。即为0xA8

这个是写入帧类别，读取的话是0x58。大家可以对照读取时序自己算一下。
校验字节计算方法

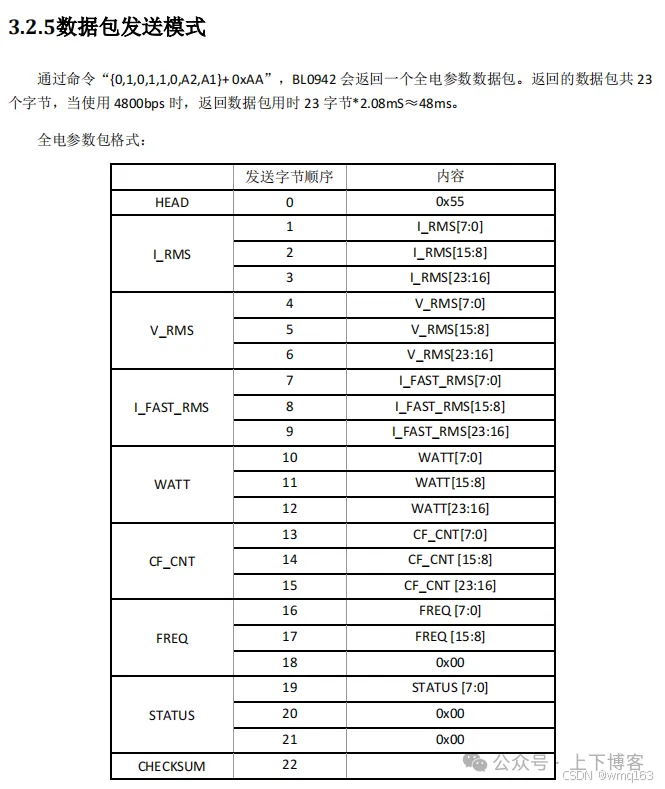

我们以获取所有的电量为例

void BL0942_SEND_0xAA(void)
{
uint8_t send_data[2]={0x58,0xAA};
USART2_TX(send_data, sizeof(send_data));
}

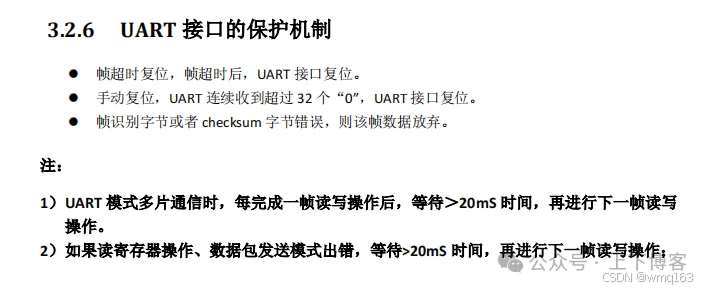

注意：有可能发送数据，但是并不会返回。也就是不响应数据。所以大家可以发送后读取，判断是否发送成功。
