谈谈物联网的天线

一、使用在外壳外面
这种情况下的天线，一般要么是棒状形式，要么是吸盘形式。
这两种形式的天线，一般也可以认为是标准天线，因为只要符合使用条件，就可以买来直接用。

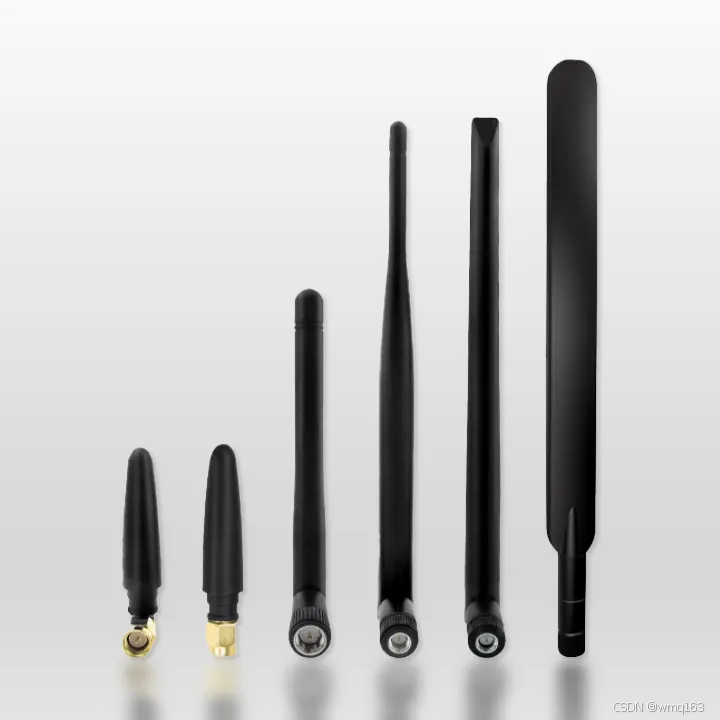

棒状天线一般长这样：

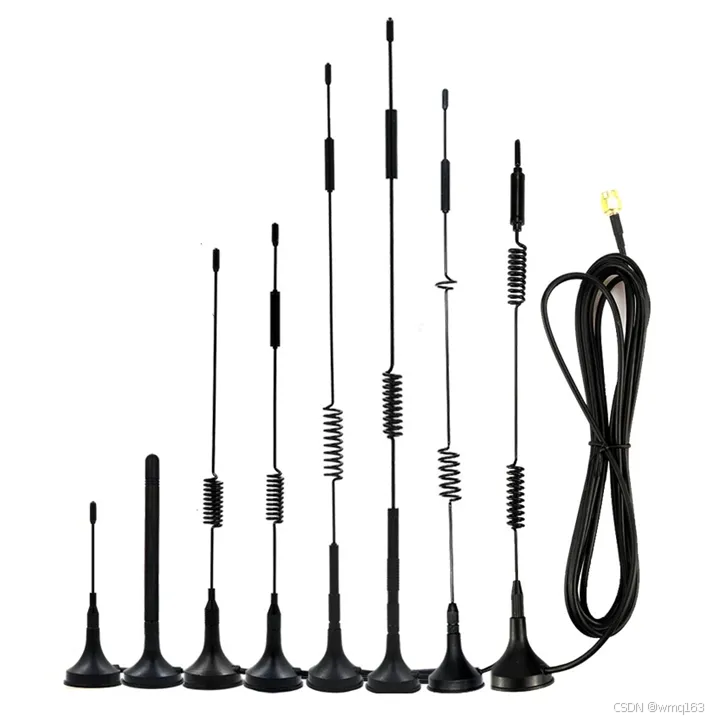

吸盘天线一般长这样：

主板离外壳近的，就选棒状天线；主板离外壳远的，就选吸盘天线。

补充一个知识点：

国内4G蜂窝模组，全频段就这些：

FDD：B1 B3 B5 B8；

TDD：B34 B38 B39 B40 B41。
一般品牌的4G棒状天线或吸盘天线都会把这些频段全部调试覆盖全，大多数情况下都可以放心选择。

话说前几年4G Cat.1刚出来时，蜂窝模组正处于4G对2G的换代之际，不排除有不负责任的天线厂家拿2G库存当4G卖。当下这个时候，想必这些2G天线的库存应该也早就处理完了吧…

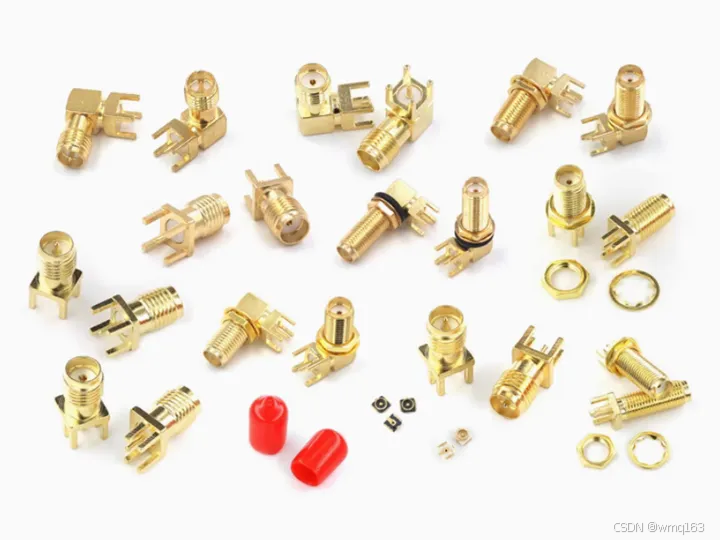

无论棒状天线，还是吸盘天线，几乎都有一个共同的特点，那就是用SMA接头。

…无论SMA接头直接焊接在板子上，还是通过IPEX接头，或者是通过焊接，天线在PCB上的走线，也就是从模组引出来到SMA或IPEX接头或焊接点的这一段——都需要注意做好保护，远离干扰，并做好50Ω阻抗匹配，这是非常关键的一点！

无论棒状天线还是吸盘天线，一般情况下都是“弹簧天线”的变种。

只是突破了外壳的限制，做成了不同的形状，包裹了不同的天线外壳；但不要小看这一点，正是因为脱离了产品外壳的限制，所以它们才能够做到标准化。

二 使用在外壳里面
PCB天线、FPC天线、PCB板载天线。

手机上常用的一些天线形式，比如说LDS镭雕天线，不在今天的讨论范围。

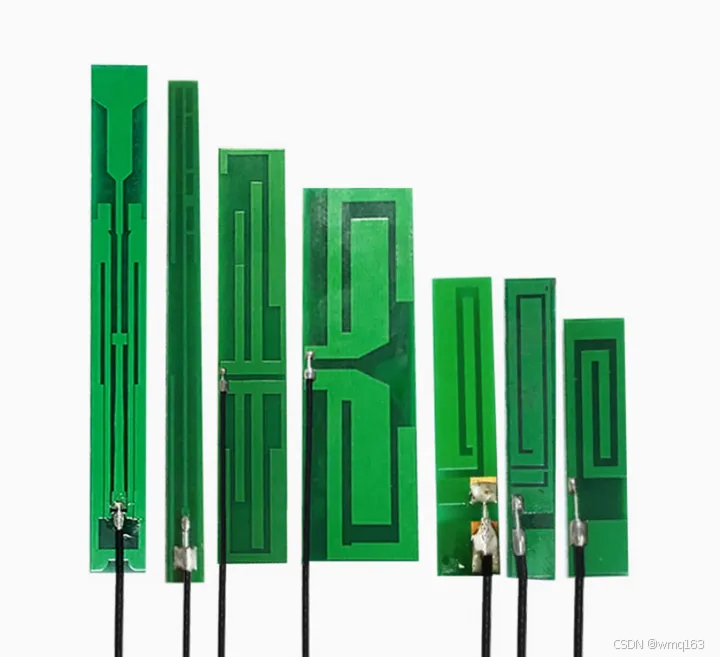

PCB天线长这样：

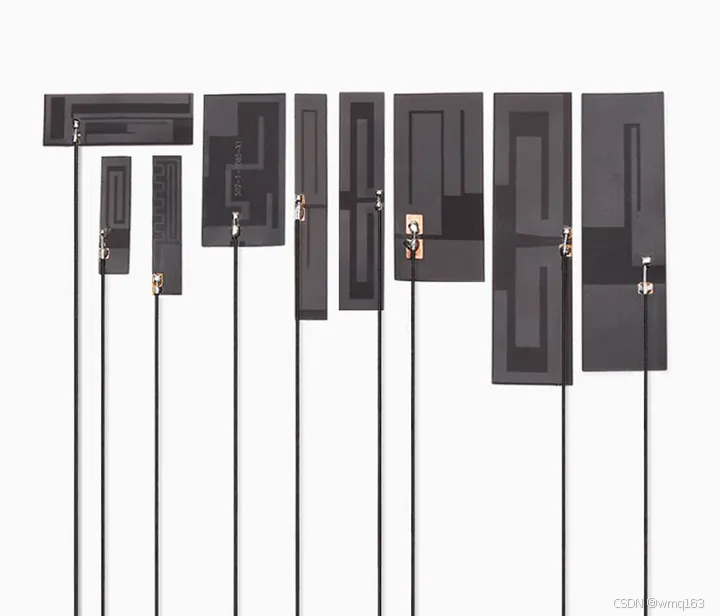

FPC天线长这样：

相较于PCB天线是通过PCB走线而成，FPC天线则是通过FPC走线而成；而且，大多数情况下，FPC一般可以直接粘贴在塑料外壳上，非常容易固定。

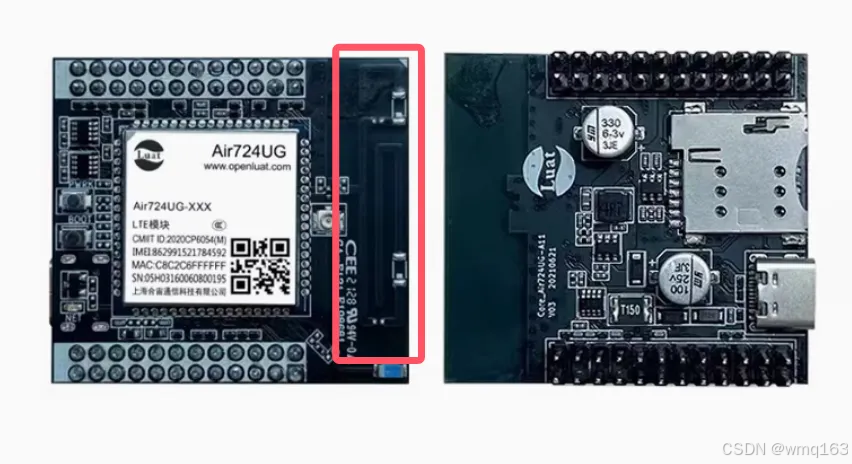

直接将天线走在了主板PCB上，“拿来就能用”，不用自己再调试，也不用再去花钱单独购买。
这三种天线形式，有一个共同的问题：
那就是做成终端产品后，就必然要加上外壳。

那么必然也就会遇到天线空间、周边干扰以及外壳材质等等各种各样的限制，没有办法不做针对性个性化的调试，那么也就必然无法标准化。

虽然，大多数情况下这样用也没出现过问题，你知道为什么吗？

因为中国的网络基建实在太好了！
好到大多数情况下都可以容忍你的天线信号有点烂也不影响使用。
但是，当你设备所在地方的信号质量没那么好的时候，如果你的天线性能不佳，那么问题就会暴露了。（如果你不信中国的网络基建有多好，那么你可以到海外试试？当地的网络质量分分钟教你如何做人。）

提醒大家：

当你的天线是用在塑料外壳内的时候，尤其是当你的内部空间紧凑、PCB布局紧张、干扰源较多（LCD屏、电源等）：
请一定优先找天线厂家做针对性的调试！

我们常说的通信性能，更多的是指弱信号下的射频性能；而弱信号下的射频性能，更多取决于天线的性能！
