本文深入探讨了无线通信中的天线设计与测量技术，包括有源和无源天线的测试方案、天线性能指标、匹配网络、滤波器等效电路、射频系统结构和关键参数。内容涵盖了从四分之一波长变换器的理解到双馈电圆极化天线的工作原理，再到匹配网络和功分器设计，以及放大器的增益、稳定性、噪声系数等多个方面。
文章目录
- 有源天线的测量方案？以及为甚么是这样的
- 带通滤波器的等效电路，为什么是这样的
- 贴片天线谐振边为什么是半波长？
- 谈谈四分之一阻抗变换器模型理解？以及阻抗的表达式，为什么是这样的
- 双馈电的圆极化天线为什么相位相差90度才能实现圆极化？
- 半波偶极子哪点的电流幅度最大？输入阻抗多少？
- 匹配PIFA天线的方法有哪些。
- CST和HFSS的区别以及优缺点。
- 手机射频系统结构
- 衡量双工和滤波的指标那几个，插入损耗多少
- 50欧姆你是怎么理解的，怎么调试pa输出匹配，如果饱和功率不够，怎么调试
- 等反射系数圆你是怎么理解的？
- 你做过什么项目？画出原理图，讲述各个器件的意义，描述信号传输。
- 画出二端口网络S矩阵框图，并说明每个参数的意义；
- dBi与dBd什么区别，dB与dBm什么关系，dBm与电压怎么换算的？
- 画出Smith圆图，指出开路点、短路点、匹配点，并说明阻抗圆图与导纳圆图的关系。
- 一个负载阻抗并联一个电感或电容，怎么在Smith圆图上求出其输入阻抗？
- 微带线特征阻抗与哪些因素有关？与线长L有关系吗？
- 出传输线输入阻抗的表达式，并说明同一传输线上不同两点反射系数的关系。
- 请画出3dB威尔金森功分器原理图。
- 出单级放大器噪声系数的表达式，多级放大器级联NF又如何？
- 放大器的增益有哪几种？有什么区别和联系？
- 放大器绝对稳定的条件是什么？请写出表达式。
- 请问低噪声放大器输入端输出端匹配原则是什么？阻抗匹配的目的是什么？
- LNA中高频额流圈的作用是什么？
- LNA的主要性能指标有哪些？
- 功率放大器的1dB压缩点是怎么定义的？IIP3又是指什么？有何意义？
- 功率放大器有哪几种工作状态？各有什么区别？
- 请画出一般接收机的系统框图，并说明每隔模块的用处。
- 天线的性能指标有哪些？
- 天线的极化方式有哪些？请画出半波对称阵子的方向图。
有源天线的测量方案？以及为甚么是这样的
天线测试分为无源测试和有源测试；
无源测试指标：VSWR 效率 增益 不圆度 轴比 天线方向等；
为什么要测天线无线性能？
1、内置天线：安装于整机结构内部，主要分为Ipex天线端口、射频线焊接式两类。用于量化评估其与整机结构、材质的设计匹配性、及装配对无线性能影响；
2、外置天线：安装于整机外部，主要分为Ipex天线端口、射频线焊接式两类。用于量化评估其天线设计质量、装配对无线性能影响；
3、PCB板载天线：安装于PCBA上，主要分为SMT贴片式、SMT插件式。用于量化评估其与整机结构、材质的设计匹配性、射频微带线PCB layout设计、射频电路优化情况；
4、部分产品认证所需的天线增益报告；
测无源需要做哪些准备？
1、内置天线、PCB板载天线需在整机环境下测试，并先确认待测产品频段范围、尺寸大小、重量大小；
2、对无Ipex端口产品， 需外接射频同轴线测试，并明确射频线焊接的馈点及“地”的位置；
3、确认所需测试的无源指标，填写并提交《检测申请表》；

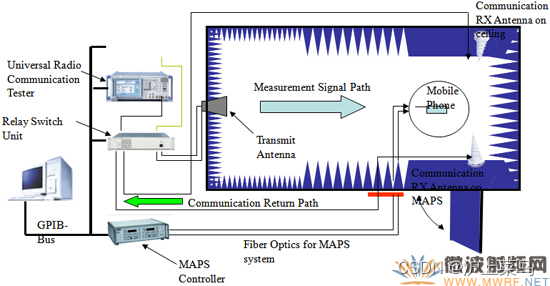

有源测试指标：OTA(over the air)包含TRP TIS等

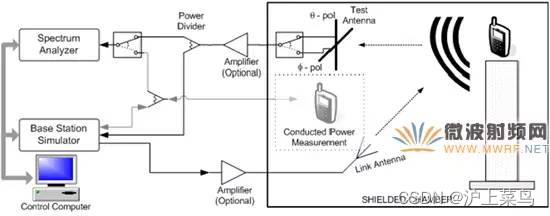

有源测试图片

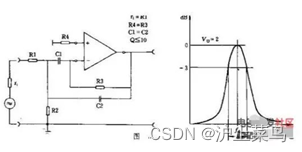

带通滤波器的等效电路，为什么是这样的
贴片天线谐振边为什么是半波长？
谐振就是阻抗的虚部为0的点，这一点结合史密斯原图来看比较直观。那么问题来了，在茫茫波长中，为什么半波长是可以让天线谐振的点呢？传输线上面的阻抗是感容交替变化的，且以半波长为一个周期&
