快捷键
元件 | 电阻 | R | 右击可以设置参数 |
电感 | L | ||
电容 | C | ||
二极管 | D | ||
电压 | V | 激励源(右击电源设置参数得到) 正弦波, 方波, 三角波 | |
GND | G | ||
操作 | 连线 | F3,布线中按住CTRL可任意角度连线 | |
旋转 | CTRL+R,放置元件时 | ||
Y轴镜像 | CTRL+E,放置元件时 | ||
拖动元件 | F7, 单击或框选 | ||
复制 | F6 / CTRL+C | ||
删除(剪切) | CTRL+X,单击或框选 | ||
其他元器件 | F2 npn:p型三极管 | ||

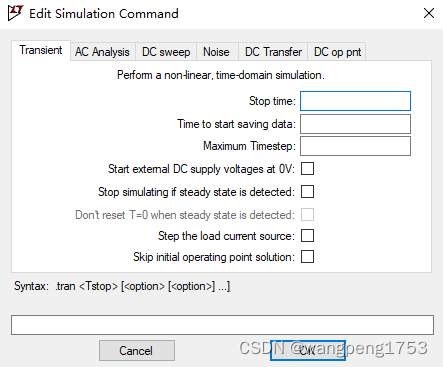

仿真 | 打开命令参数窗口 | S | 可以输代码也可以如下可视窗口设置 |
运行 | 右键 | ||
设置仿真类型 | Edit - Spice Analysis | 仿真类型 时域分析:分析电路中各元件的电流、电压、功率等在时间域上的变化情况(电路的开关特性、时序关系、稳态响应等),通常使用.TRAN命令。 频域分析:分析电路对不同频率的信号的响应(电路的滤波特性、放大特性等问题),通常使用.AC命令。在频域分析中,可以得到电路的幅频响应、相频响应、频率响应等参数。 仿真命令 常用 .tran(时域分析:设置时域仿真参数,如仿真时长、时间步长等)和.ac(交流分析:设置交流分析参数,如频率范围、点数等)是使用最广泛的仿真命令,它们可以分别用来进行时域分析和频域分析。 .op(直流工作点分析:查看各元器件的电压、电流等参数)和.plot(仿真结果绘图:设置并绘制仿真结果,如绘制波形、幅频响应等)也是常用命令。 不常用 .param(参数定义):在仿真前或仿真过程中修改,方便进行参数分析 .measure(测量):对仿真结果进行测量,如计算某个元器件的功率、电流 .save(结果保存):将仿真结果保存到文件中,方便后续分析 .control/.endc(仿真控制):定义仿真控制语句,如循环、判断等,可以实现复杂的仿真过程
eg. .Tran - 非线性瞬态分析 eg. .tran 0 100 0.1 10 .AC - 交流小信号分析 eg. .ac lin 100 0.1 10 .dc - 直流扫描分析 eg. .dc lin 100 0.1 10 .tf - 小信号传递函数 eg. .tf lin 100 0.1 10
| |
电路图管理 | 文件夹地址 | LTSpice 电路图库 | |
SPICE语法 | F1 / help - Help Topics | 使用手册 |
