Labview 入坑(2)--Labview调用VSC++、C#、QtC++的dll文件

一、调用C++库

原本比较熟悉Qt 想用Qt 创建个dll给Labview，但是好像测试时，没有用VS创建出来的dll导入那么顺利Qt Creator创建出来的是类，感觉labview对C++类好像导入有点问题，至少我导入时是识别不到类的.

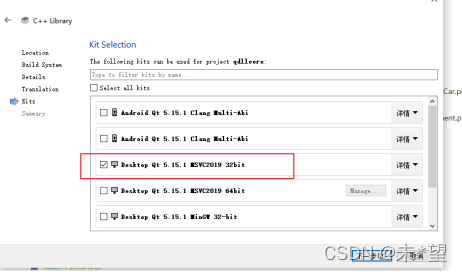

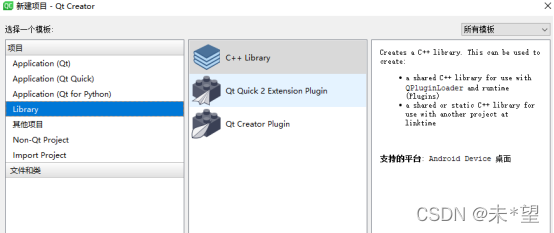

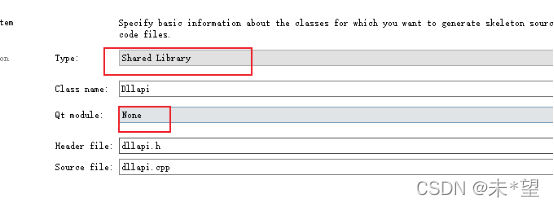

1、记录下创建Qt库的过程,我这边是32位的labview 所以选择32位的dll

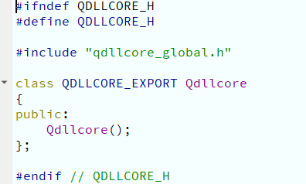

默认的dll文件会创建一个类出来，这个类导入labview 是识别不出来的，需要将类去除直接修改成函数去调用。

cpp修改成入下

#include "qdllcore.h"

int QSumInt(int num1, int num2)
{
    return   num1 + num2;
}

.h文件修改如下

#ifndef QDLLCORE_H
#define QDLLCORE_H
#include "qdllcore_global.h"

QDLLCORE_EXPORT int QSumInt(int num1, int num2);
#endif // QDLLCORE_H

然后编译生成dll文件在debug里，出错不需要管（因为dll没有法直接运行）

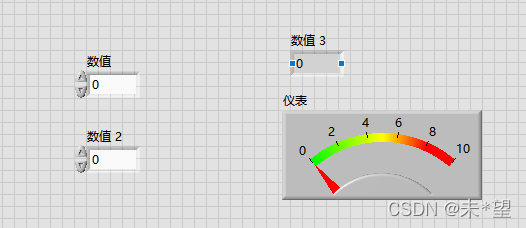

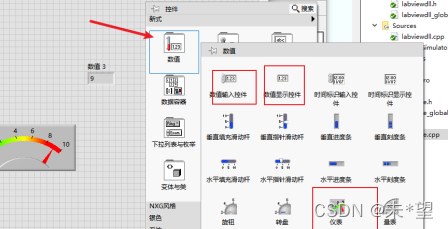

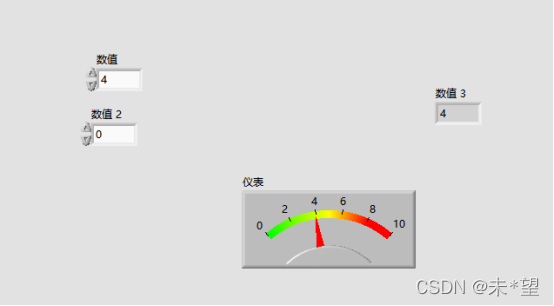

测试dll 找个例子拖动2个输入数值控件一个输出测试以下加减法

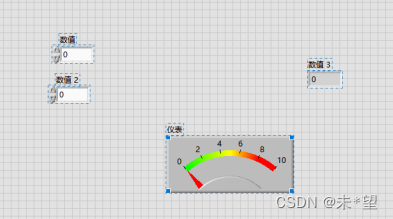

拖成这个样子

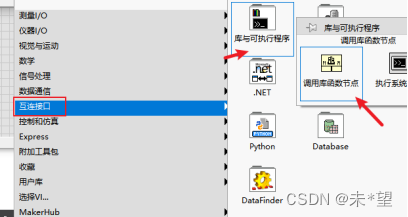

更换箭头工具双击进入后面板导入对应的库，空白区域右键拖入

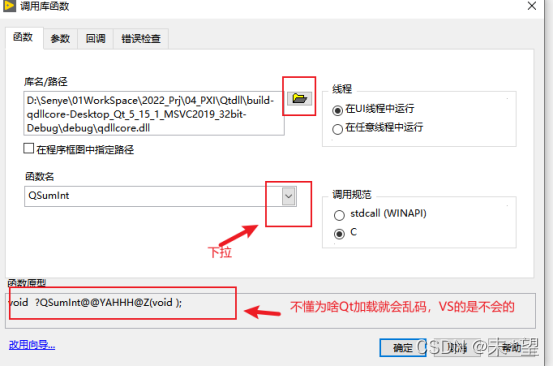

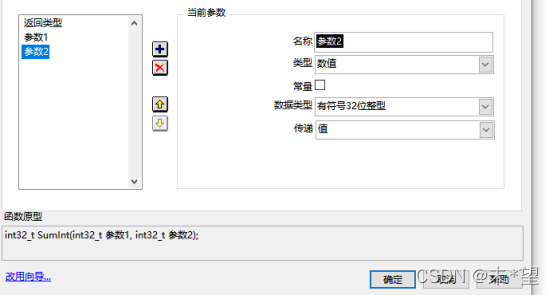

拖入后双击调用函数节点，然后选择对应的dll文件，识别完修改对应的函数输入输出映射

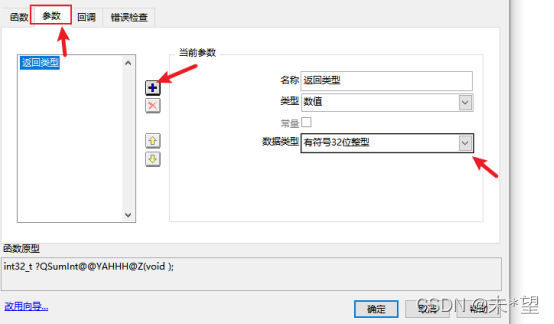

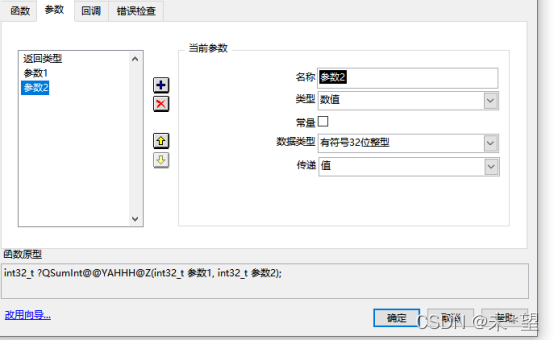

这个参数需要手动的选择

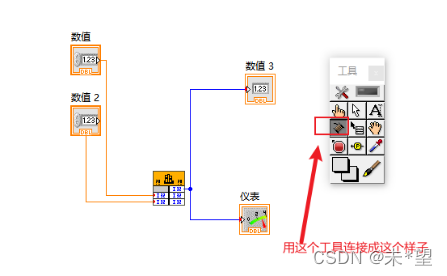

选择完点击确定就剩下连接线了

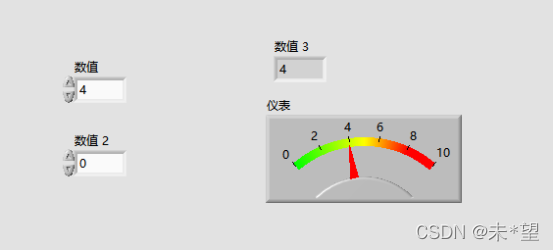

然后点击运行就成功了。

二、用同样的方法测试下VS下创建的C++库（连线就省略了）

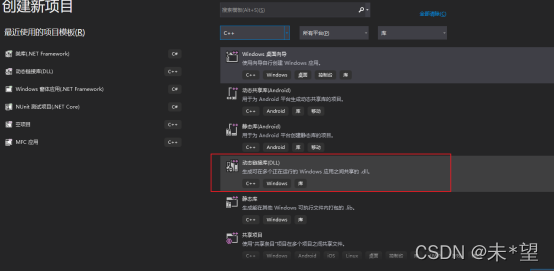

C++库调用都一样，就是VS创建动态dll有区别

创建完后生成默认的几个文件

自己添加个.h和.cpp文件，敲入代码

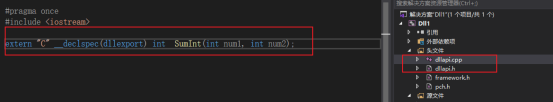

.h文件

extern "C" __declspec(dllexport) int  SumInt(int num1, int num2);

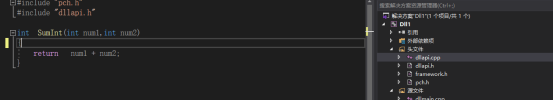

.cpp文件

#include "pch.h"
#include "dllapi.h"
int  SumInt(int num1,int num2)
{
    return   num1 + num2;
}

编译出dll文件完和Qt加载dll一样创建个空白VI,拖动对应的空间，最后加载dll
反正VS创建完没有乱码，感觉比较舒服

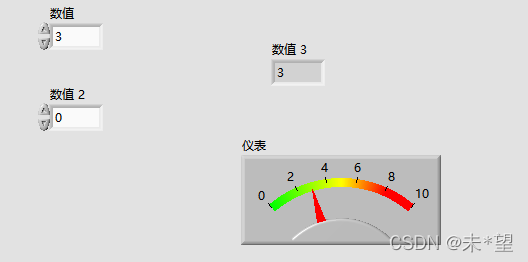

运行也正常

三、C# 的.net dll

看labview 官网是说对.net 支持会比较好。所以就搞个.net库来试试。

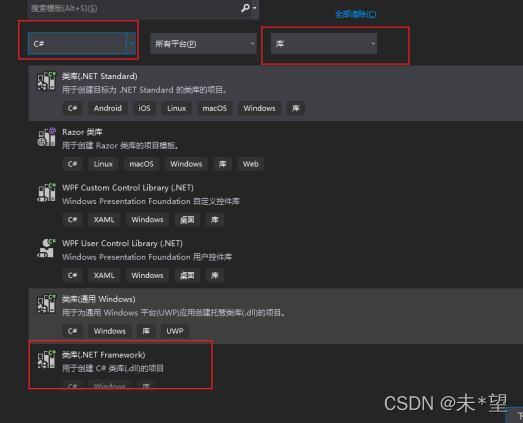

一样新建.net的dll文件

创建.net库工程，名字自行命名。没有头文件比较简单

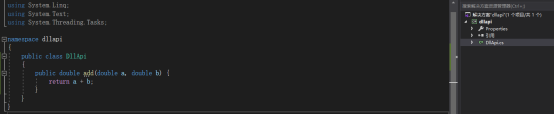

搞个方法放进去

    public class DllApi
    {
        public double add(double a, double b) {
            return a + b;
        }
    }

编译出dll报错无需理会

拖入面板还是一样的控件

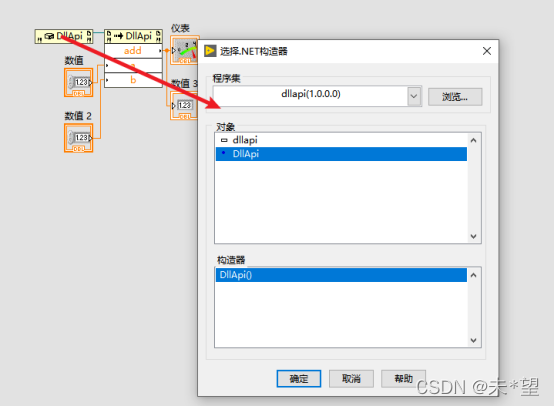

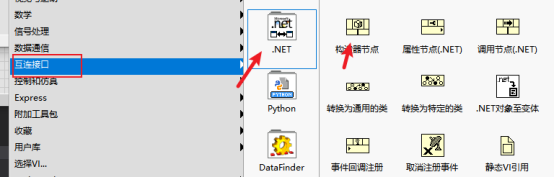

转到背板后，拖动出对应的节点，因为C#可以导入类，所以还需要从类里面导入方法。

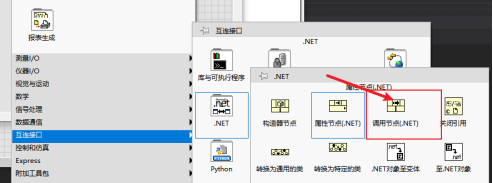

再对应的拖入方法

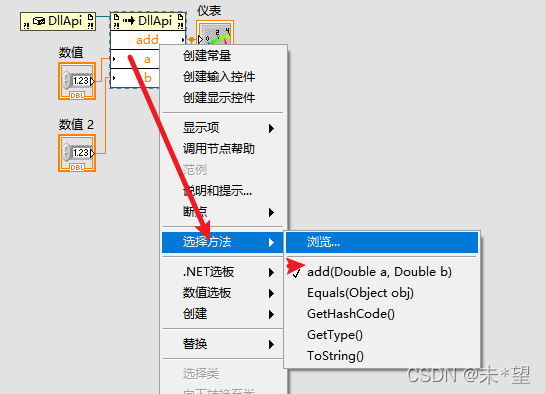

然后去方法那边选择方法

连接对应的连接线运行，和前面两个都一样，但是C#感觉支持比较舒服，还能导入控件什么的

四、总结

VS 创建出来的C++ dll 和QT 创建出来的C++dll  VS兼容比较好，函数名称可以看得清楚（预计是QT的编码格式问题），但是两个函数都是正常使用的，.net 创建的dll 很好的兼容，而且自定义控件也是可以拉入的，也可以导入C#的类，和属性。整体兼容比较舒服
