N-S图

首先N-S图是一种特殊的流程图，去掉了传统流程图中的流程线，并将全部的算法都写在了一个矩形阵类，在框内还可以包含其他框的流程图形式。

程序的基本结构与N-S图

我们都知道程序的基本结构是顺序结构、分支结构和循环结构。所有的程序都是由这三个基本结构组成，通过三种结构不断嵌套，最终形成系统性强，结构紧密的程序。所以掌握了最基础的三种结构，以及掌握了三种结构的不断嵌套，那么你就是一个合格的开发人员了。

而N-S图正是我们梳理三种结构的有效工具，与传统的带流程线的流程图相比具有：1.能够表示嵌套关系以及模块的层级关系。2.能够实现结构的复用，可复用。

N-S图基本结构

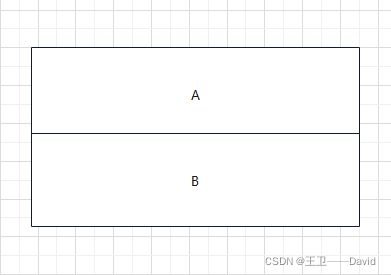

顺序结构
在这里插入图片描述

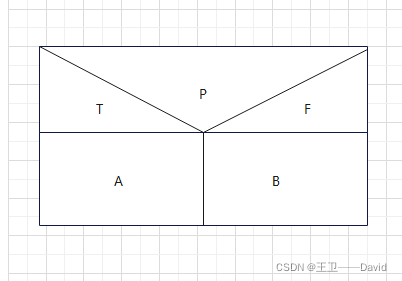

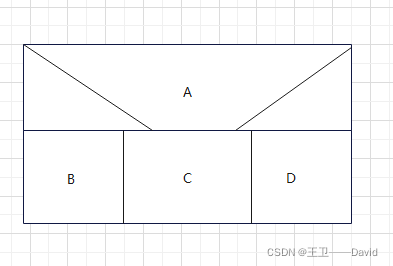

分支结构
在这里插入图片描述
在这里插入图片描述
循环结构

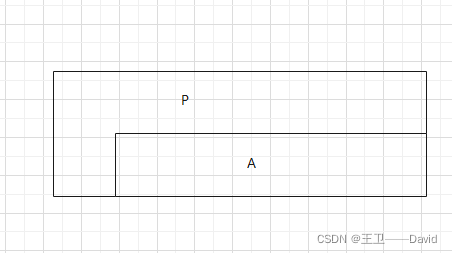

当型循环结构
先进行判断在执行，当条件P成立的情况，反复执行A语句，直到条件P不满足为止。
在这里插入图片描述

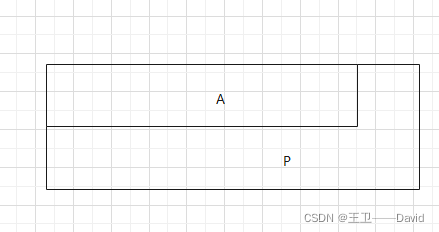

直道型循环
先执行后后判断，当条件P不成立的情况下，反复执行A语句，直到条件P成立
在这里插入图片描述

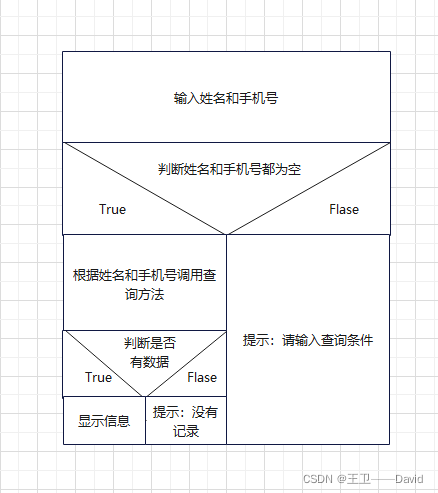

实例

在这里插入图片描述

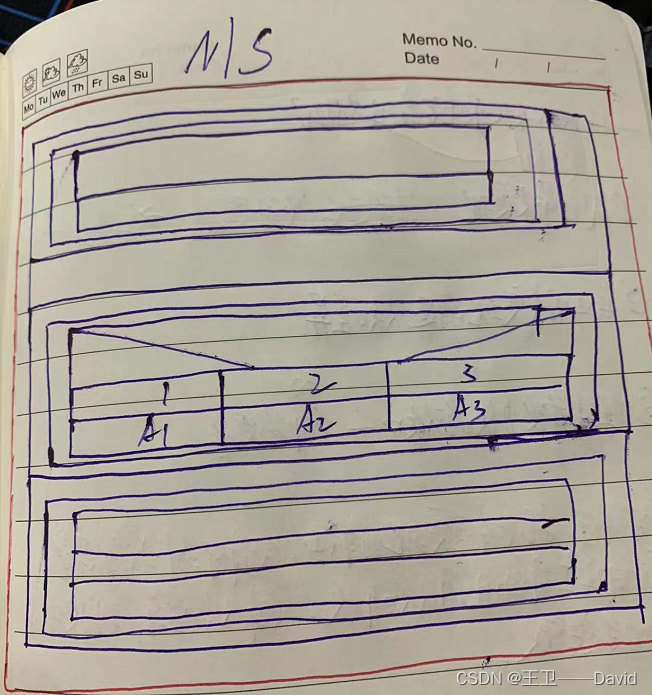

嵌套实例

在这里插入图片描述
