关于AD2024PCB3D(3维)视图元器件隐藏或显示3D模型

已于 2024-12-02 17:30:03 修改
阅读量2.2k 收藏 6
点赞数 11
文章标签： 嵌入式硬件 硬件架构 硬件工程 stm32
于 2024-12-02 17:21:29 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wans1234/article/details/144193077
版权

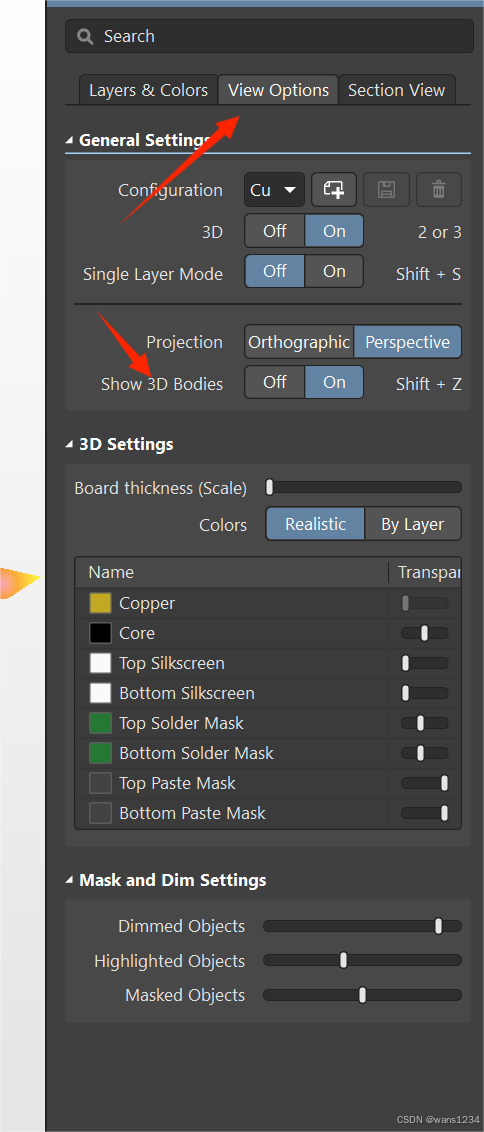

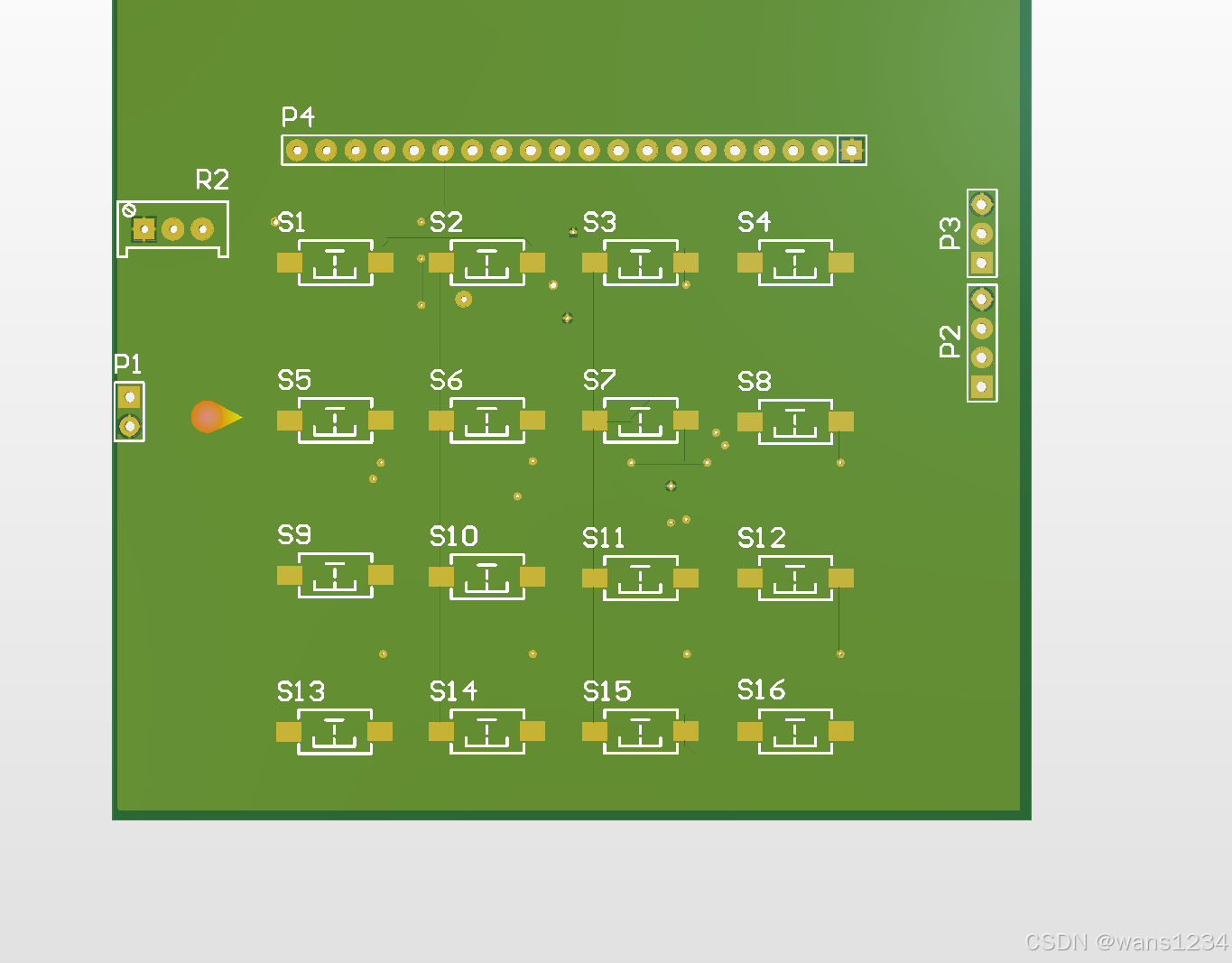

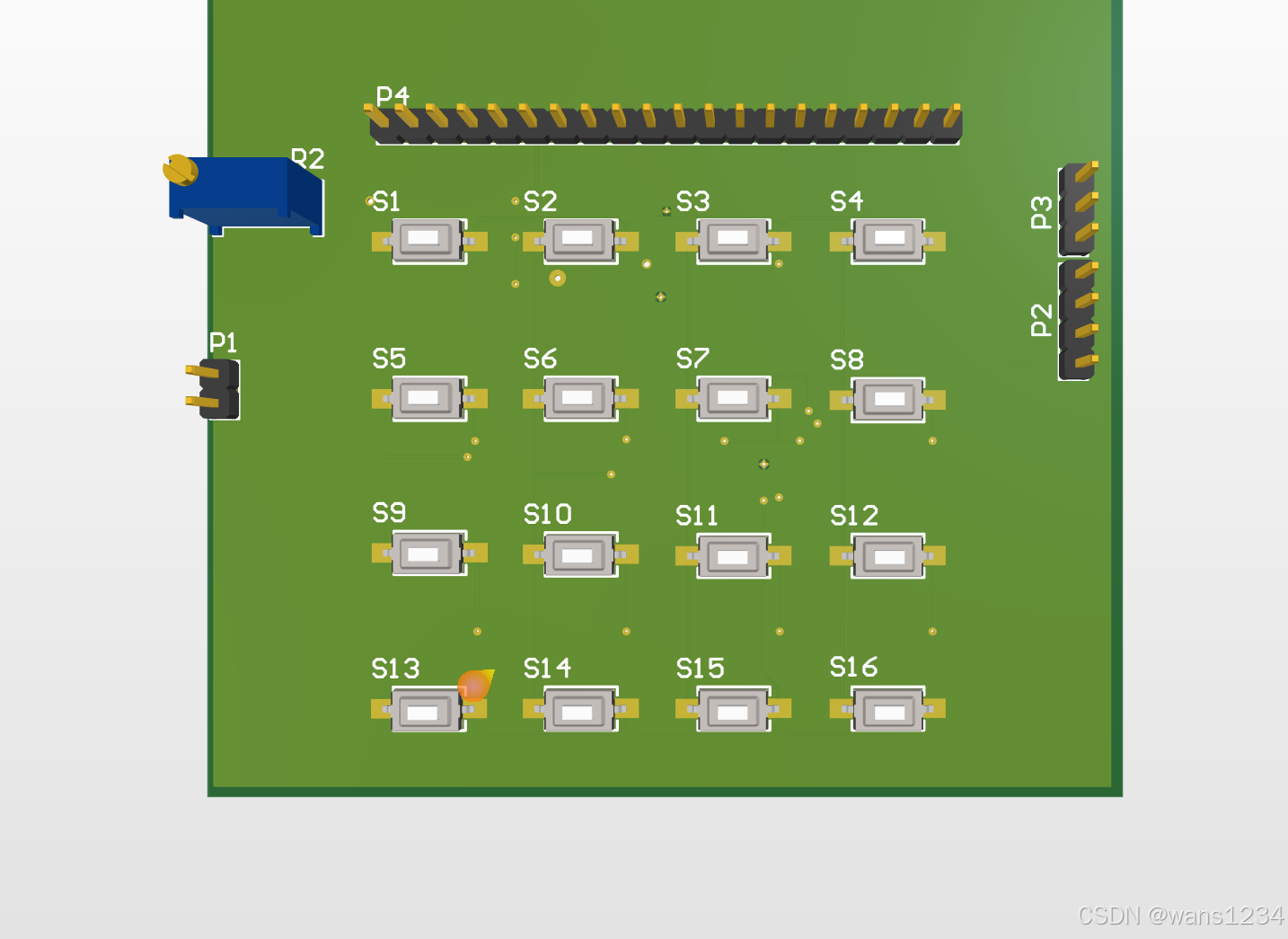

在3D(3维)视图时按下SHIFT+Z可以快捷切换或者按下L-＞View Options->Show 3D Bodies 可以更改是否显示3D图形
