AD原理图转PCB常见错误

琞天w

已于 2024-12-03 11:13:44 修改

阅读量1.9k

点赞数 14

文章标签： pcb工艺嵌入式硬件

于 2024-12-03 09:13:37 首次发布

本文链接：https://blog.csdn.net/wans1234/article/details/144203595

版权

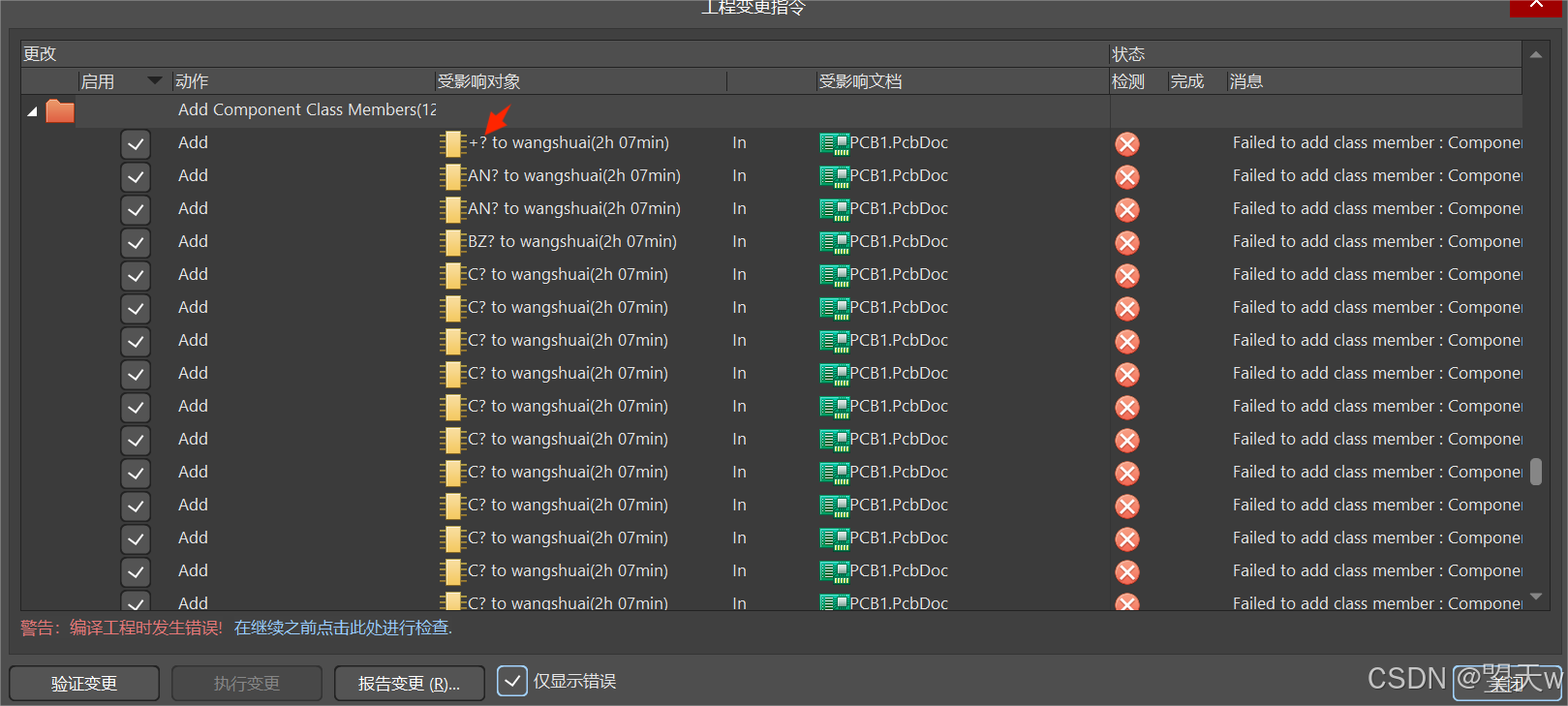

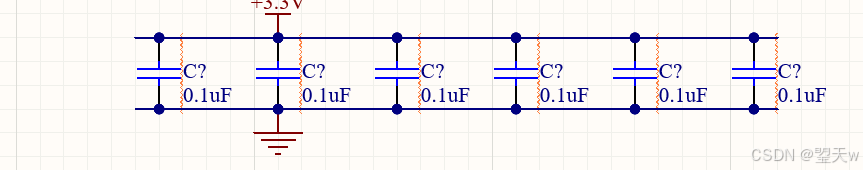

这些错误是因为没有给元器件命名

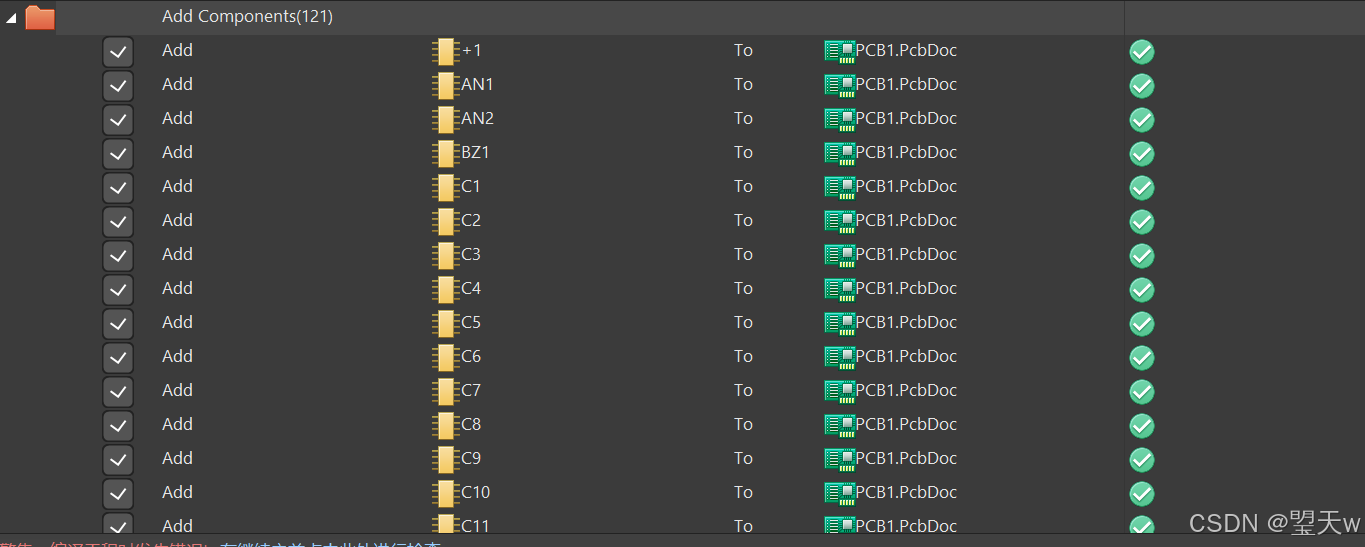

把名称更改过后执行验证就可以了

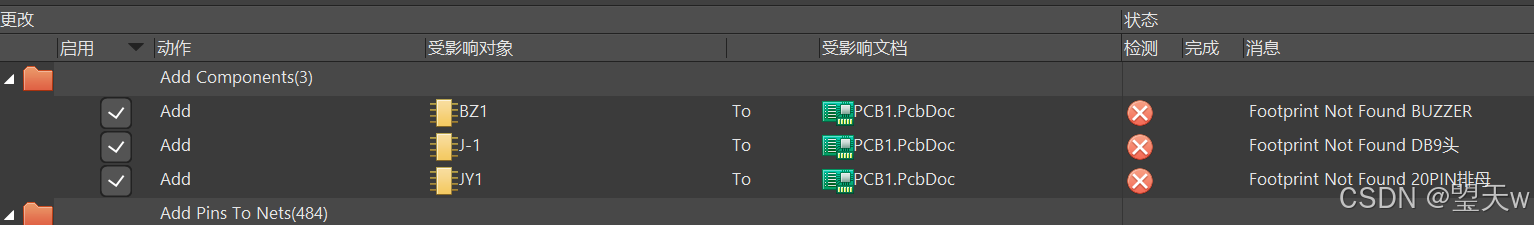

这些名称也更改了但是显示没有元器件足迹这是因为没有给它们添加PCB的封装,可以在立创商城中添加(如何添加元器件封装可以看我其他文章)

添加封装过后就没有错误了,如果添加完封装确定封装无误还是错误可以执行变更刷新一下
