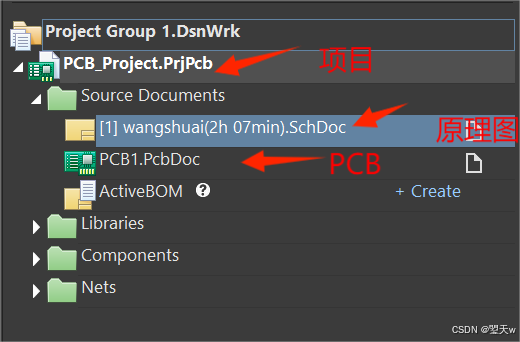

首先要确定工程是否创建完整,原理图和PCB要在同一个项目里面才能进行交互

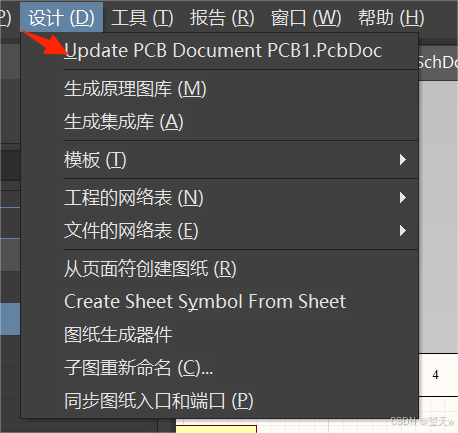

在原理图中点击设计然后点击Update PCB Documet PCB1.PcdDoc

PCB1.PcdDoc(这个名称是我起的PCB的名称你们的名称不一定是这个,只要后缀一样就行)

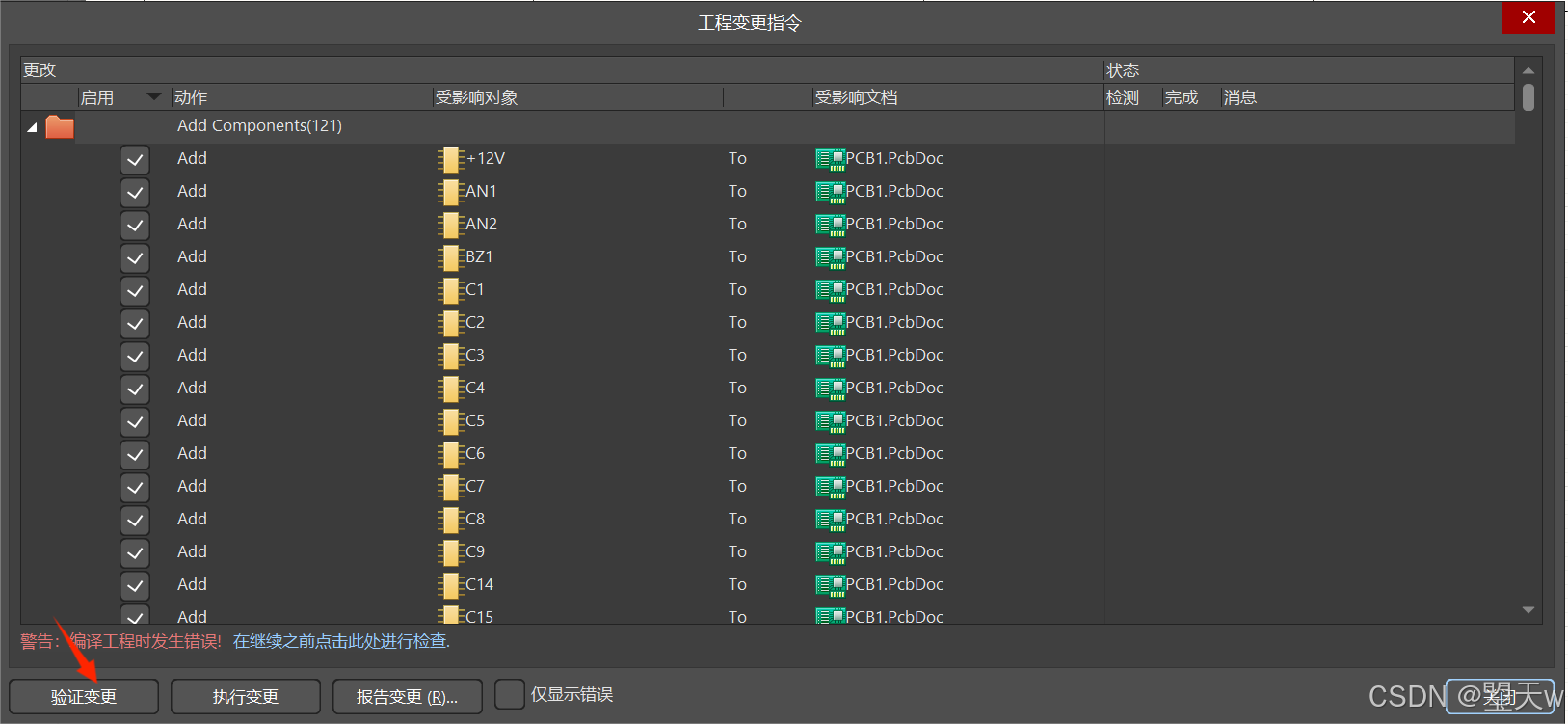

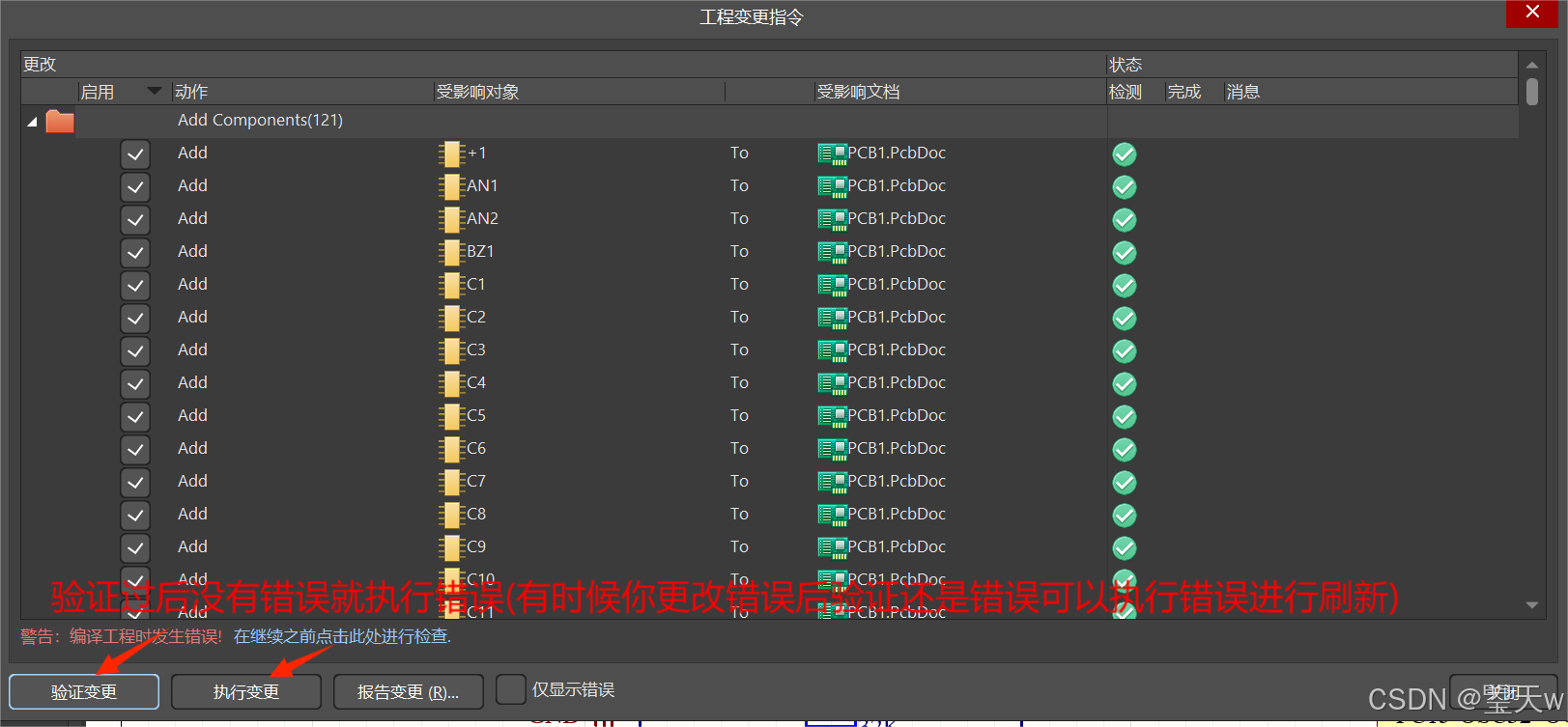

然后点击验证变更

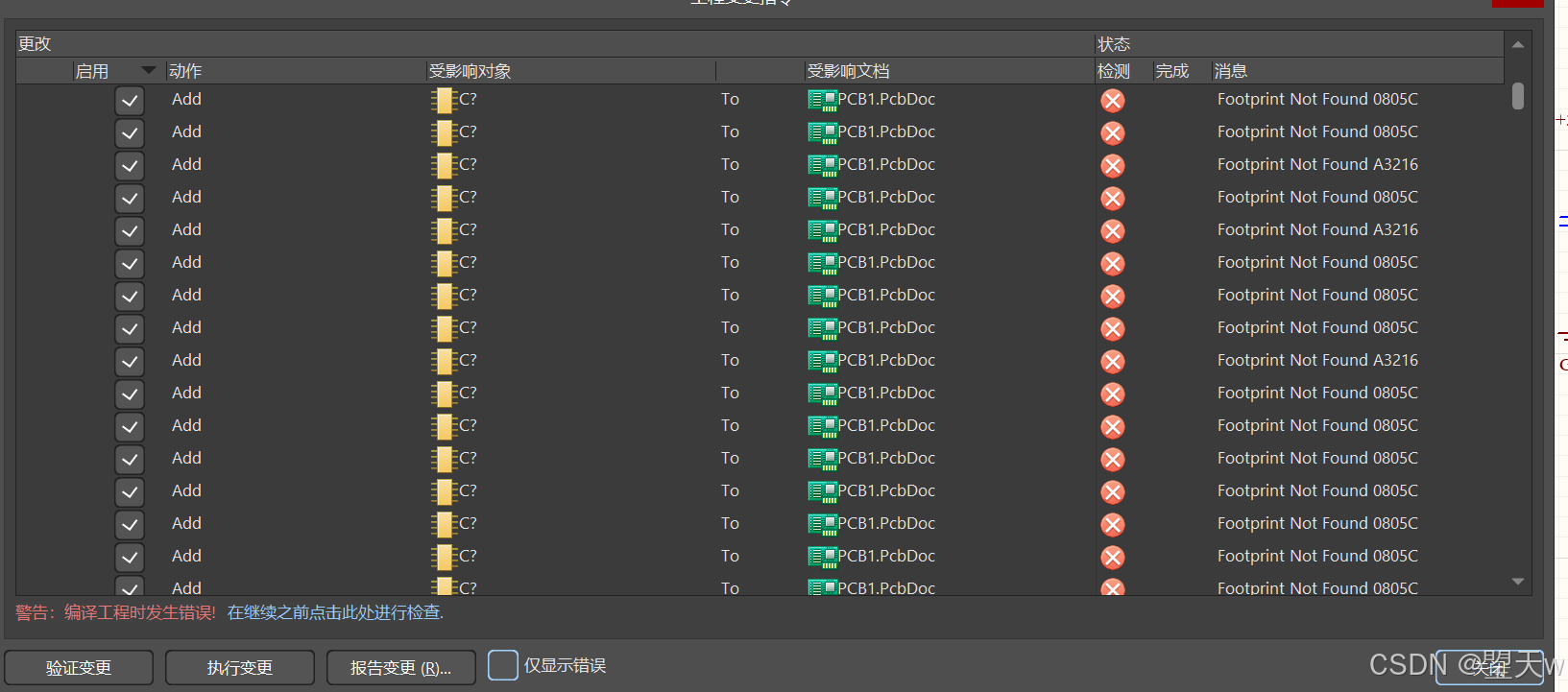

如果出现错误就要去检查原理图(原理图转PCB常见问题可以看我的其他文章)

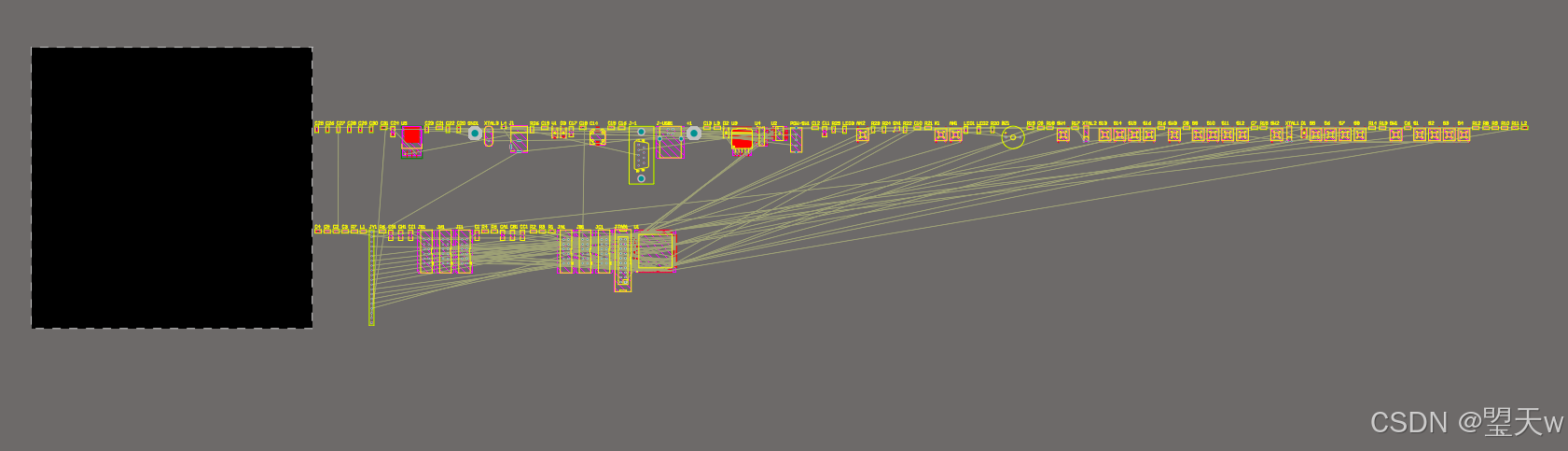

然后会跳到你所执行到的PCB中这时PCB中就有元器件的PCB封装了
