OFDM的ISI与ICI

原博客地址：
http://blog.sina.com.cn/s/blog_69e6c00301015mre.html

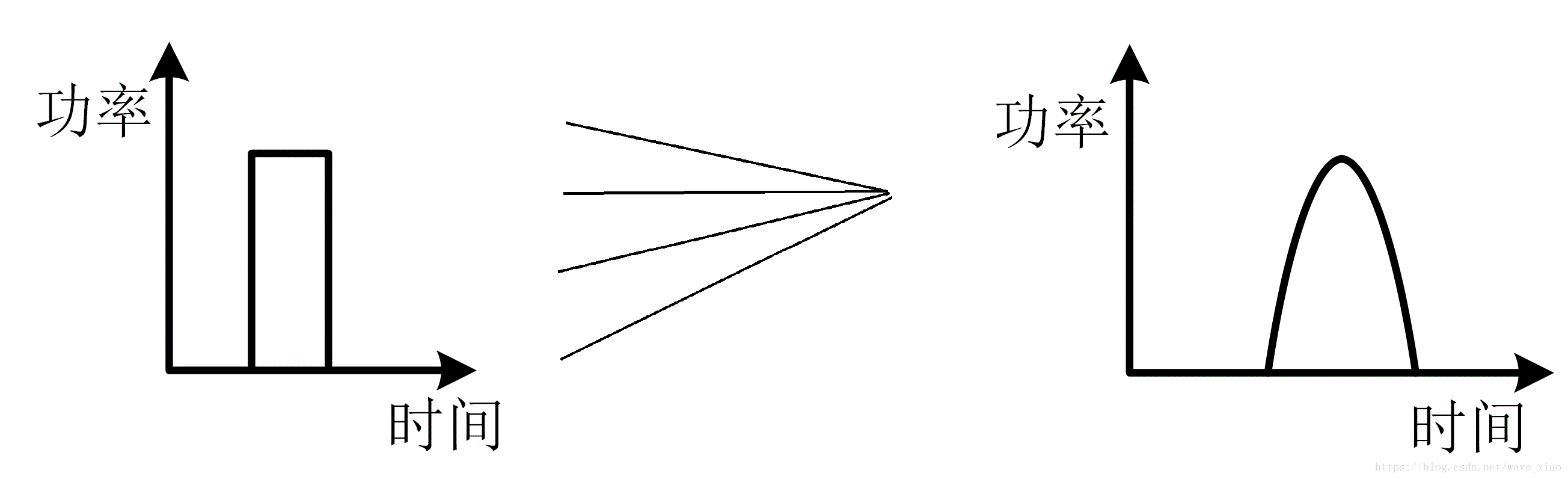

多径时延造成脉冲展宽
脉冲的展宽量 = 最大时延-最小时延

脉冲展宽后相邻的两个符号之间可能会产生重叠，即产生符号间干扰（ISI,Inter-Symbol Interference），OFDM系统对符号的正交性要求很高，如果符号间的正交性被破坏，则会影响接受信号的解调，即信道间干扰（ICI,Inter-Channel Interference）

OFDM消除多径干扰的方法
- OFDM进行串并转换，使每个子载波的数据符号宽度增加，从而 降低ISI的影响，进而降低均衡器的复杂度，甚至可以仅通过加入循环前缀的方式消除ISI的影响。
- 加入保护间隔（GI,Grand Interval）
为了消除多径干扰带来的ISI与ICI，一般在OFDM保护间隔填入循环前缀（CP, Cyclic Prefix）,从而使FFT周期内OFDM符号的时延副本包含的波形的周期个数也是整数。
OFDM符号间干扰与符号内干扰
- 符号内干扰
OFDM符号内含有众多频率，由于信道的频率选择性，同一符号内不同频率分量到达接收端时信号衰减不一样，因此会产生误差，可通过信道均衡与信道估计来消除
- 符号间干扰
相邻两个符号间的干扰，可通过加保护间隔与循环前缀来消除。
保护间隔

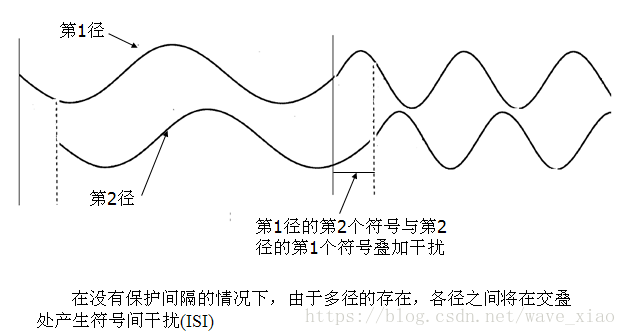

OFDM通过把输入的高速率数据流串并变换到N个并行的子信道中，降低了信号速率，增大符号周期，使得每个用于调制子载波的数据符号周期可以扩大为原始数据符号周期的N倍，因此时延扩展与符号周期的比值也同样降低N倍(解释：因为作为分母的符号周期增大了N倍，而时延是时域波形与信道的特点，时延不会变)。使得时间选择性衰落较小。但多径仍会造成符号间干扰ISI，如下图。


注释：保护间隔长度大于信道的最大多径时延，这样一个OFDM的多径分量就不会对下一个OFDM符号构成干扰。下一个符号因为是以保护间隔开头，之后才是真实数据，它不会受到上一个符号的影响，因为上一个符号的一部分都会落在保护间隔内。所以，积分区间选择从真实数据开始到结束（落在下一个符号的保护间隔内）。
循环前缀

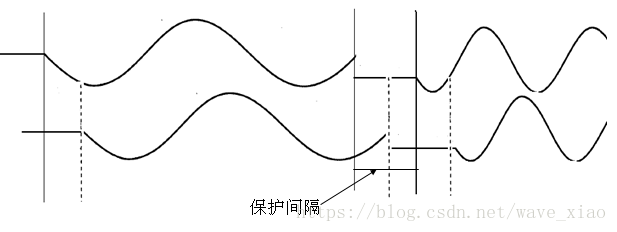

加入保护间隔后，由于多径传播的影响，则会产生信道间干扰（ICI），即子载波之间的正交性遭到破坏，不同的子载波之间产生干扰，如下图所示。

• 因多径延时的存在，空闲的保护间隔进入到FFT的积分时间内，导致积分时间内不能包含整数个波形，破坏了子载波间的正交性，带来载波间干扰ICI。实际效果就是子载波发生了频率偏移。

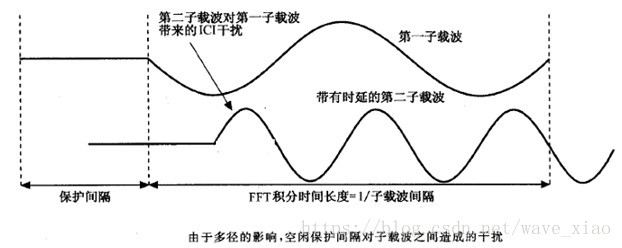

• 由于每个OFDM符号中都包括所有的非零子载波信号，而且也同时会出现该OFDM符号的时延信号，因此上图中给出了第一个子载波和第二个子载波的延时信号，从图中可以看出，由于在FFT运算时间长度内，第一子载波与带有延时的第二子载波之间的周期个数之差不再是整数(解释：因为频率发生了偏移，子载波间隔有变化，子载波不再正交了)，所以当接收机试图对第一子载波进行解调时，第二子载波会对此造成干扰（即 OFDM符号周期内各子载波积分不为0，解释：因为它们不再正交了）。同样，当接收机对第二子载波进行解调时，有时会存在来自第一子载波的干扰。

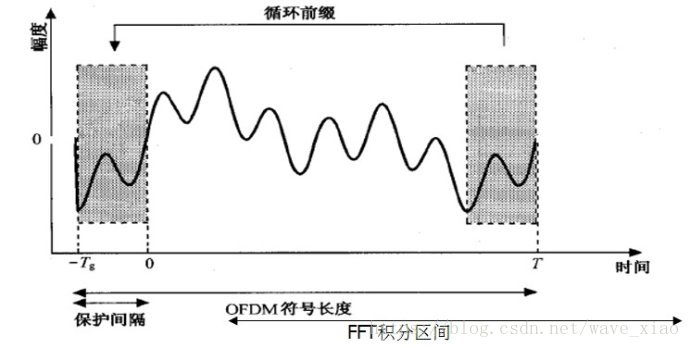

• 为了避免空闲保护间隔由于多径传播造成子载波间的正交性破坏，OFDM符号需要在其保护间隔内填入循环前缀信号（即：将每个OFDM符号的后时间中的样点复制到OFDM符号的前面），见下图。这样就可以保证在FFT周期内，OFDM符号的延时副本内包含的波形的周期个数也是整数。这样，时延小于保护间隔的时延信号就不会再解调过程中产生ICI。

• CP主要用来满足不同载波在同一采样间隔内的周期差为整数以克服载波间干扰，并抗拒多径时延(所以CP的长度主要取决于两个因素，一是信道的相干时间长度，二是OFDM符号的持续时间
• CP在时域上占用一段时长，这段时长肯定大于最大的时延扩展，所以可以起到抑制ISI（符号间干扰）的作用，从这一点上说CP可以理解为是一个GP（保护间隔)；
• 对于GP，我们知道是空白的，即这段时间里发射机是静默的；而CP不是，这就是CP的另外一个特点：CP的内容使得循环卷积可以实施，从而可以有效抑制ICI（载波间干扰），也就是说CP的内容在某种程度上有效保证了频偏带来的正交性损失。
  增加循环前缀与保护间隔后的OFDM系统框图
• 通常，当保护间隔占到20%时，功率损失也不到1dB。但是带来的信息速率损失达20%，而在传统的单载波系统中存在信息速率（带宽）的损失。但是插入保护间隔可以消除ISI和多径所造成的ICI的影响，因此这个代价是值得的。已经证明，通过适当选择子载波个数和保护间隔，可以完全消除ISI与ICI。
• 简单总结：在符号间隔加入 保护时间间隔 保证无码间串扰，保护间隔内填 循环前缀CP 保证子载波相互正交。

• 由于OFDM系统对频偏和相位噪声敏感，因此OFDM子载波宽度必须仔细选定，既不能太大也不能太小。因为OFDM符号周期和子载波带宽成反比，所以在一定的CP(Cycle Prefix 循环前缀）长度下，子载波宽度越小，则符号周期越大，频谱效率也越高（因为每个OFDM符号前都要插入一个CP，CP是系统开销，不传输有效数据）。但如果子载波宽度过小，则对频偏过于敏感，难以支持高速移动的终端。
  　　CP长度的选择与无线信道的时延扩展和小区的半径大小息息相关，时延扩展和小区半径越大，需要的CP也越长。另外，在宏分集（Macrodiversity）广播系统中，由于终端收到各基站同时发出的信号，为了避免由于传输延迟差造成的干扰，需要额外加长CP。
