背景

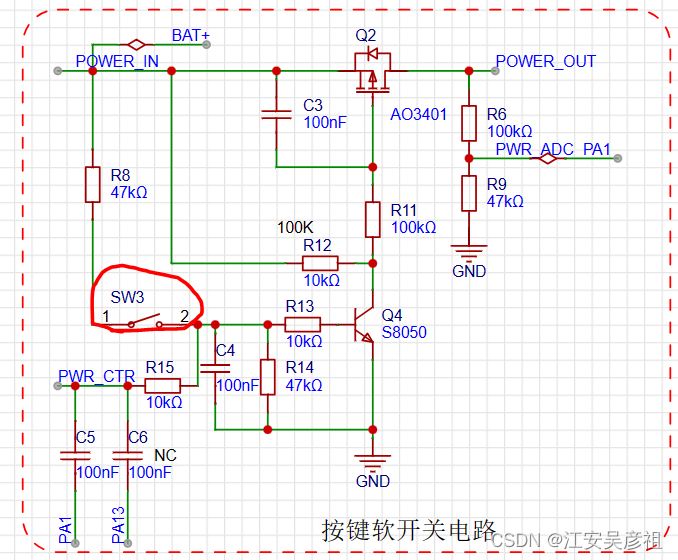

在下图中的软开关电路，如果将开关改为短接，即通过电阻R8给电容C4充电来使得电路打开：
在这里插入图片描述
由于Q4开启电压为0.6V，则C4上端为0.6V时会打开。

模型

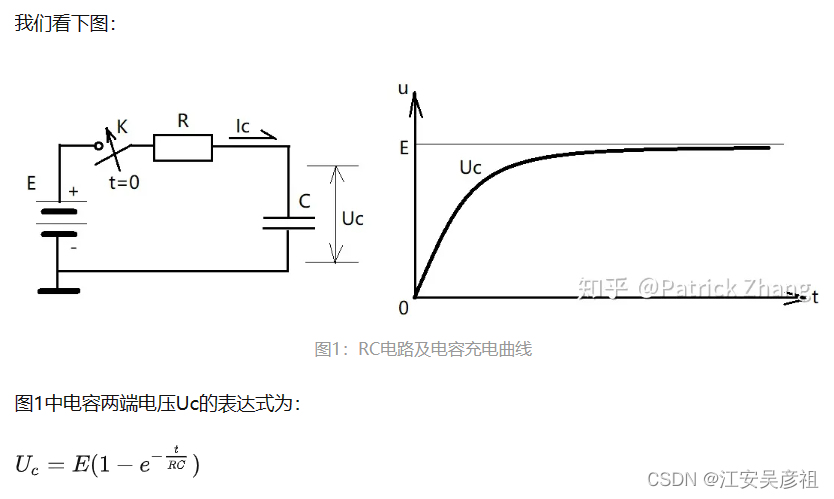

有以下数学模型：
在这里插入图片描述
对公式做变形，我们可以得到：

t=-RC*ln(1 - Uc/E)

我们参数E为8.4V，Uc为0.6V，则：
t=2.64*RC
