1.什么是视图矩阵?

视图矩阵：简单理解就是观察者从哪里(位置)观察这个物体，有三个参数决定这个视图矩阵。

视点，就是用户的位置，观察者的位置。
观察目标，即被观察目标所在的位置。
上方向，因为视点，观察目标决定了视线。但是观察者在视点处的位置，会是绕着视线旋转一定的角度，观察到的目标也会不一样。

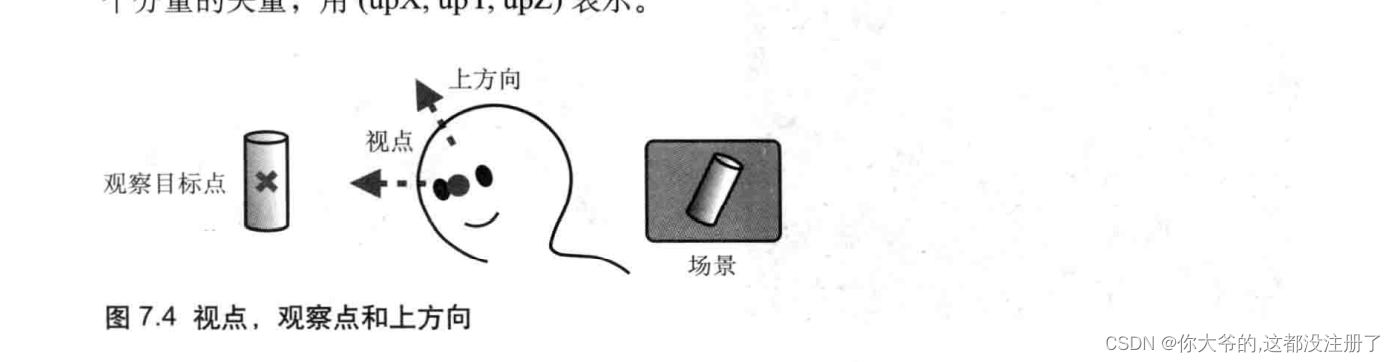

2.上方向的意义

在这里插入图片描述
我们改变观察物体的角度

1.要么是改变物体在三维场景中的位置
2.要么是改变观察者的位置

但是我们是改不了观察者的位置，所以我们就改变三维场景中的物体的位置。

顶点着色器代码

const VSHADHER_SOURCE =
            'attribute vec4 a_Position;\n' +
            'attribute vec4 a_Color;\n' +
            'varying vec4 c_Color;\n' +
            'uniform mat4 u_ViewMaterix;\n' +
            'void main(){' +
            '       gl_Position = u_ViewMaterix * a_Position;\n' +
            '       c_Color = a_Color;\n' +
            '}\n';

gl_Position = u_ViewMaterix * a_Position;
我们是将 a_Position顶点坐标，乘一个矩阵(u_ViewMaterix)，得到的是一个变化的向量(矢量);
gl_Position = 视图矩阵 * 原始顶点坐标;

gl_Position = 视图矩阵 * 原始顶点坐标;

3.u_ViewMaterix

如何设置这个视图矩阵
1.使用cuon-matrix.js来生成这个视图矩阵。
2.将这个视图矩阵，传递给u_ViewMaterix。就行了

var viewMatrix = new Matrix4(); // 初始化一个4*4矩阵
viewMatrix.setLookAt(0.20, 0.25, 0.25, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0) // 设置视图矩阵
const u_ViewMaterix = gl.getUniformLocation(gl.program, 'u_ViewMaterix'); // 获取u_ViewMaterix变量的内存地址
gl.uniformMatrix4fv(u_ViewMaterix, false, viewMatrix.elements); // 传递数据

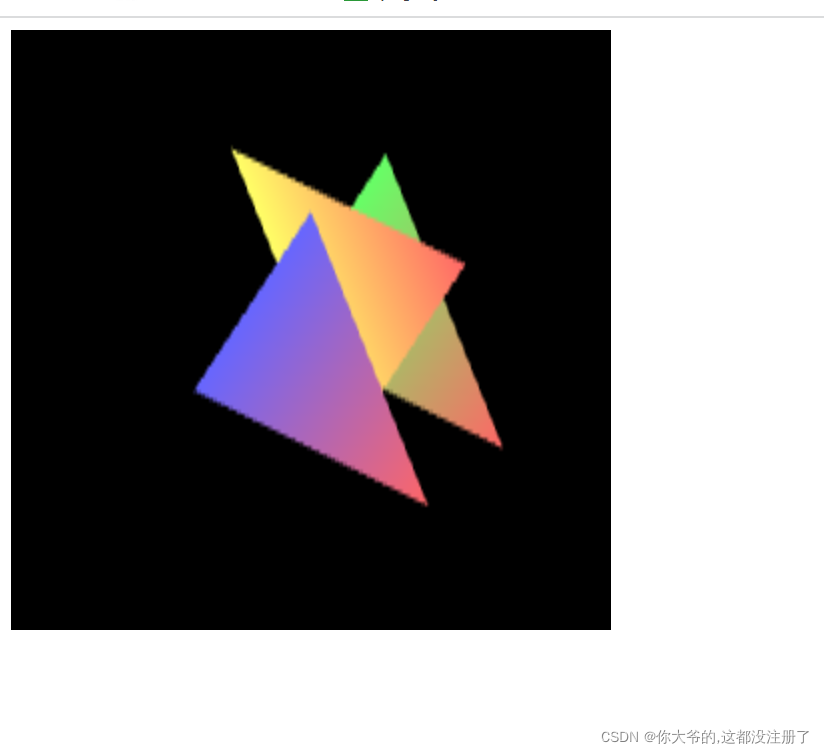

4.实例代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
        #canvas {
            height: 400px;
            width: 400px;
        }
    </style>
</head>

<body>
    <canvas id="canvas"></canvas>
    <script src="../lib/cuon-matrix.js"></script>
    <script>
        const gl = canvas.getContext('webgl')
        // console.log(gl, 'gl')
        const VSHADHER_SOURCE =
            'attribute vec4 a_Position;\n' +
            'attribute vec4 a_Color;\n' +
            'varying vec4 c_Color;\n' +
            'uniform mat4 u_ViewMaterix;\n' +
            'void main(){' +
            '       gl_Position = u_ViewMaterix * a_Position;\n' +
            '       c_Color = a_Color;\n' +
            '}\n';
        const FSHADER_SOURCE =
            '#ifdef GL_ES\n' +
            'precision mediump float;\n' +
            '#endif\n' +
            'varying vec4 c_Color;\n' +
            'void main(){\n' +
            '   gl_FragColor = c_Color;\n' +
            '}\n';
        // var FSHADER_SOURCE =
        //     '#ifdef GL_ES\n' +
        //     'precision mediump float;\n' +
        //     '#endif\n' +
        //     'varying vec4 v_Color;\n' +
        //     'void main() {\n' +
        //     '  gl_FragColor = v_Color;\n' +
        //     '}\n';
        const createShader = (type, souce) => {
            const shader = gl.createShader(type);
            gl.shaderSource(shader, souce);
            gl.compileShader(shader);
            const info = gl.getShaderParameter(shader, gl.COMPILE_STATUS);
            if (!info) {
                const err = gl.getShaderInfoLog(shader);
                // alert(err === '');
                gl.deleteShader(shader)
                console.log('编译报错信息为' + err);
                return null;
            }
            return shader;
        }
        // console.log(createShader(gl.VERTEX_SHADER, VSHADHER_SOURCE))
        // console.log(createShader(gl.FRAGMENT_SHADER, FSHADER_SOURCE));
        const createProgram = (vshader, fshader) => {
            const vertexshader = createShader(gl.VERTEX_SHADER, vshader); //创建顶点着色器
            const fragmentShader = createShader(gl.FRAGMENT_SHADER, fshader); // 创建片着色器
            if (!vertexshader || !fragmentShader) {
                console.log('创建着色器失败');
                gl.deleteShader(fragmentShader);
                gl.deleteShader(vertexshader);
                return null;
            }
            const program = gl.createProgram();
            gl.attachShader(program, vertexshader);
            gl.attachShader(program, fragmentShader);
            gl.linkProgram(program);
            const linkState = gl.getProgramParameter(program, gl.LINK_STATUS);
            if (!linkState) {
                const err = gl.getProgramInfoLog(program);
                console.log('获取链接报错信息', err)
                gl.deleteShader(fragmentShader)
                gl.deleteShader(vertexshader)
                gl.deleteProgram(program);
                return null
            }
            return program;
        }
        const program = createProgram(VSHADHER_SOURCE, FSHADER_SOURCE)
        // console.log(program, 'program')
        gl.useProgram(program)
        gl.program = program;
        var viewMatrix = new Matrix4();
        viewMatrix.setLookAt(0.20, 0.25, 0.25, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0)
        const u_ViewMaterix = gl.getUniformLocation(gl.program, 'u_ViewMaterix');
        console.log(u_ViewMaterix, 'u_ViewMaterix')
        gl.uniformMatrix4fv(u_ViewMaterix, false, viewMatrix.elements);
        const initBuffers = () => {
            var verticesColors = new Float32Array([
                // Vertex coordinates and color(RGBA)
                0.0, 0.5, -0.4, 0.4, 1.0, 0.4, // The back green one
                -0.5, -0.5, -0.4, 0.4, 1.0, 0.4,
                0.5, -0.5, -0.4, 1.0, 0.4, 0.4,

                0.5, 0.4, -0.2, 1.0, 0.4, 0.4, // The middle yellow one
                -0.5, 0.4, -0.2, 1.0, 1.0, 0.4,
                0.0, -0.6, -0.2, 1.0, 1.0, 0.4,

                0.0, 0.5, 0.0, 0.4, 0.4, 1.0,  // The front blue one
                -0.5, -0.5, 0.0, 0.4, 0.4, 1.0,
                0.5, -0.5, 0.0, 1.0, 0.4, 0.4,
            ]);
            const size = verticesColors.BYTES_PER_ELEMENT;
            const n = 9;
            const vertexColorbuffer = gl.createBuffer();
            const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
            console.log(a_Position, 'a_Position')
            const a_Color = gl.getAttribLocation(gl.program, 'a_Color');
            console.log(a_Color, 'a_Color')
            gl.bindBuffer(gl.ARRAY_BUFFER, vertexColorbuffer);
            gl.bufferData(gl.ARRAY_BUFFER, verticesColors, gl.STATIC_DRAW);
            gl.vertexAttribPointer(a_Position, 3, gl.FLOAT, false, size * 6, 0);
            gl.enableVertexAttribArray(a_Position);
            gl.vertexAttribPointer(a_Color, 3, gl.FLOAT, false, size * 6, size * 3)
            gl.enableVertexAttribArray(a_Color);
            gl.clearColor(0.0, 0.0, 0.0, 1.0);
            gl.clear(gl.COLOR_BUFFER_BIT);
            gl.drawArrays(gl.TRIANGLES, 0, n)

        }
        initBuffers();
    </script>
</body>

</html>
