STM32-SPI的NSS详解

区分开内部NSSNSS外部引脚的区别,内部NSS的电平状态决定了设备的主从模式,内部NSS状态可以由NSS外部引脚控制,也可以由控制寄存器的SSI位控制。

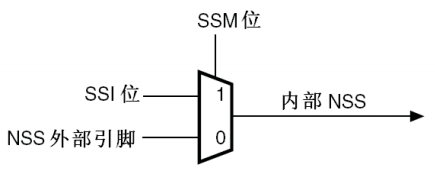

内部NSS决定了主模式还是从模式,它可以通过设置SSM位选择硬件管理或是软件管理,如下图。



NSS外部引脚,主要作为输入引脚。如果是硬件管理(SSM=0),则当NSS引脚为低电平的时候,NSS状态为从模式,否则为主模式;如果是软件管理(SSM=1),内部NSS则由SSI位决定,STM设置NSS引脚的软件管理是为了可以将NSS引脚空出来,像普通IO引脚运用。

外部NSS引脚可以作为主设备输出引脚(SSOE=1),此时主设备拉低外部NSS引脚,使其连接上的硬件模式(SSM=0)的设备进入从模式。

一般使用时,配置为软件管理模式(SSM=1),然后从机的CS片选引脚由一个IO控制(可以用空出来的NSS引脚)。
