51单片机控制LCD1602液晶屏

本讲任务：

      了解液晶1602的相关知识，通过一个例程了解液晶1602的使用。

LCD1602简介:

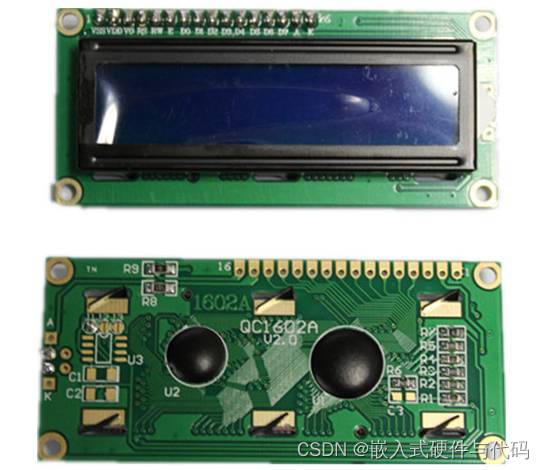

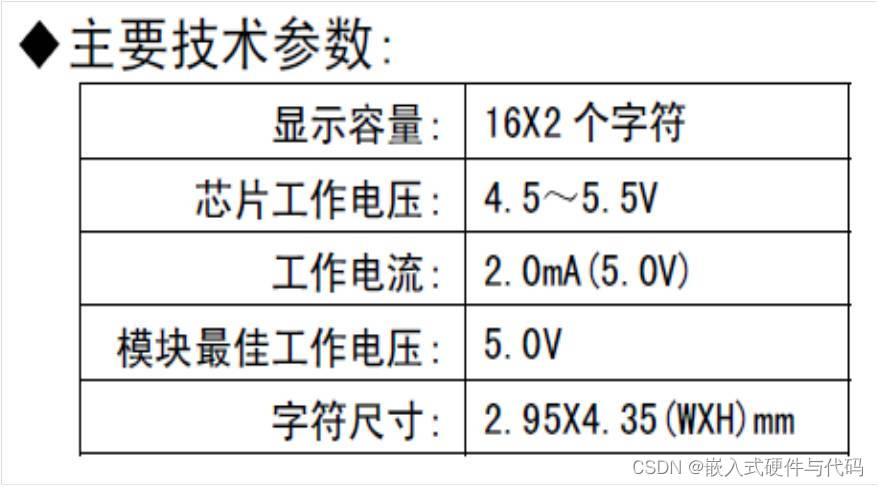

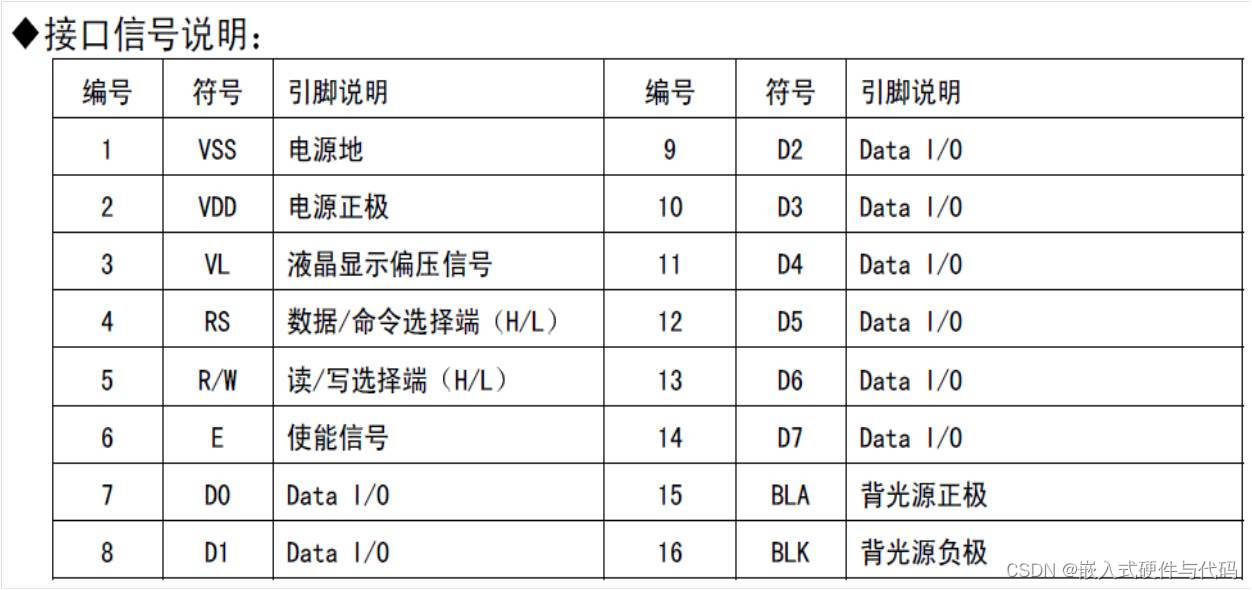

      1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号的点阵型液晶模块。它是由若干个5x7或者5x11的点阵字符位组成，每个点阵字符位都可以用显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此，所以它不能很好的显示图片。







例程：

/***********************LCD驱动基本代码 ************************

*单片机型号：STC89C52RC

*开发环境：KEIL

*名称:1602驱动基本代码

********************************************************************/

#include<reg52.h>

#include<intrins.h>

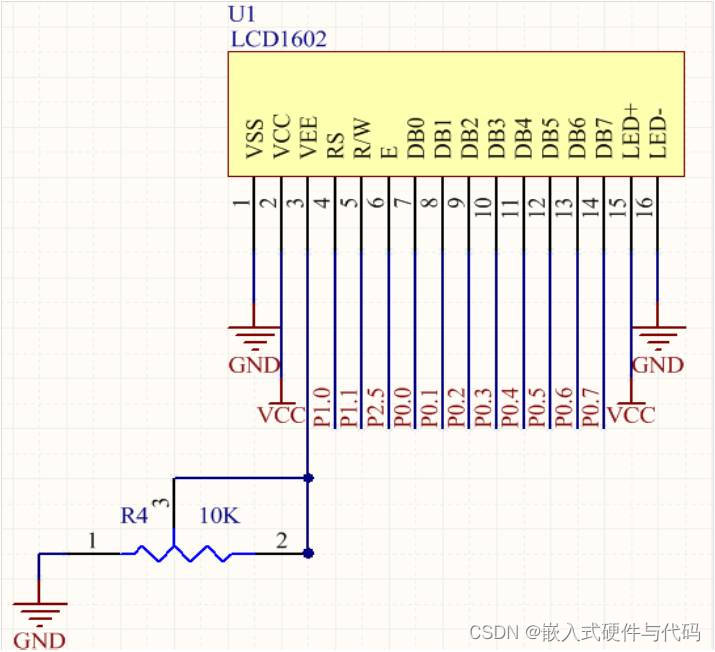

#define LCD_Data P0

#define Busy 0x80

sbit LCD_RS=P1^0;

sbit LCD_RW=P1^1;

sbit LCD_E=P2^5;

unsigned char code welcome[]={"YOU ARE WELCOME"};

unsigned char code mcu[]={"SL-51A"};

void Delay5Ms(void);

void WriteDataLCD(unsigned char WDLCD);

void WriteCommandLCD(unsigned char WCLCD,BuysC);

unsigned char ReadDataLCD(void);

unsigned char ReadStatusLCD(void);

void LCDInit(void);

void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData);

void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData);

void Info_display(void);

void Delay5Ms(void)

{unsigned int TempCyc=3552;while(TempCyc--);}

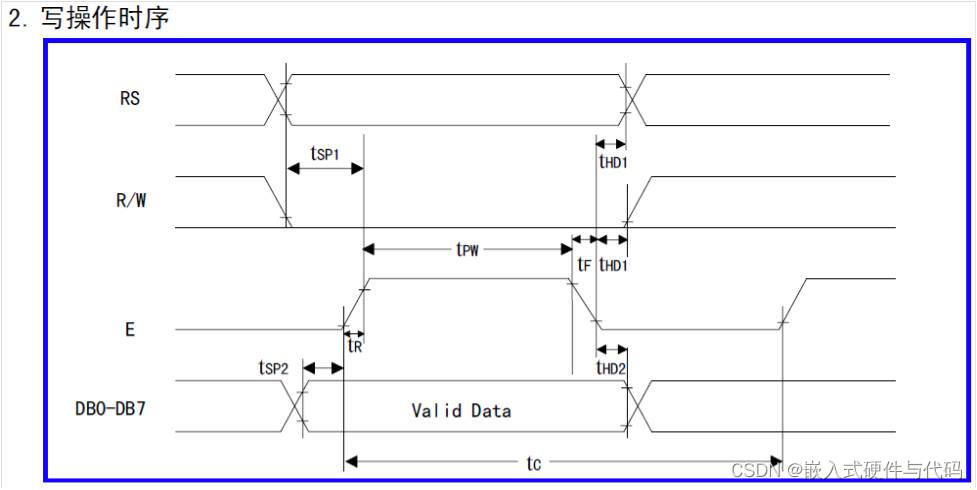

void WriteDataLCD(unsigned char WDLCD)

{

 ReadStatusLCD();

 LCD_Data=WDLCD;

 LCD_RS=1;

 LCD_RW=0;

 LCD_E=0;

 LCD_E=0;

 LCD_E=1;

}

void WriteCommandLCD(unsigned char WCLCD,BuysC)

{

 if(BuysC)ReadStatusLCD();

 LCD_Data=WCLCD;

 LCD_RS=0;

 LCD_RW=0;

 LCD_E=0;

 LCD_E=0;

 LCD_E=1;

}

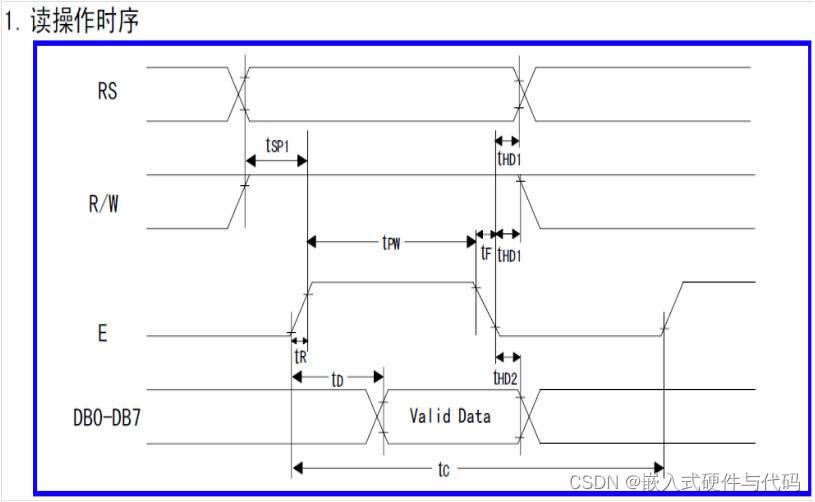

unsigned char ReadDataLCD(void)

{

 LCD_RS=1;

 LCD_RW=1;

 LCD_E=0;

 LCD_E=0;

 LCD_E=1;

 return(LCD_Data);

}

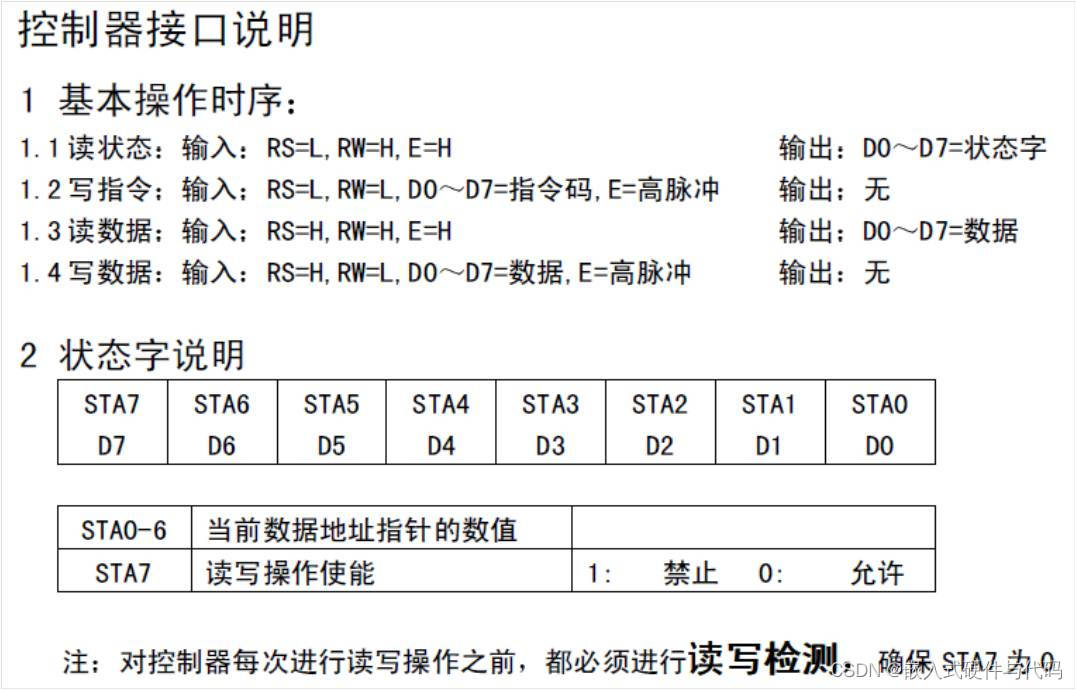

unsigned char ReadStatusLCD(void)

{

 LCD_Data=0xFF;

 LCD_RS=0;

 LCD_RW=1;

 LCD_E=1;

 while (LCD_Data & Busy);

 return(LCD_Data);

}

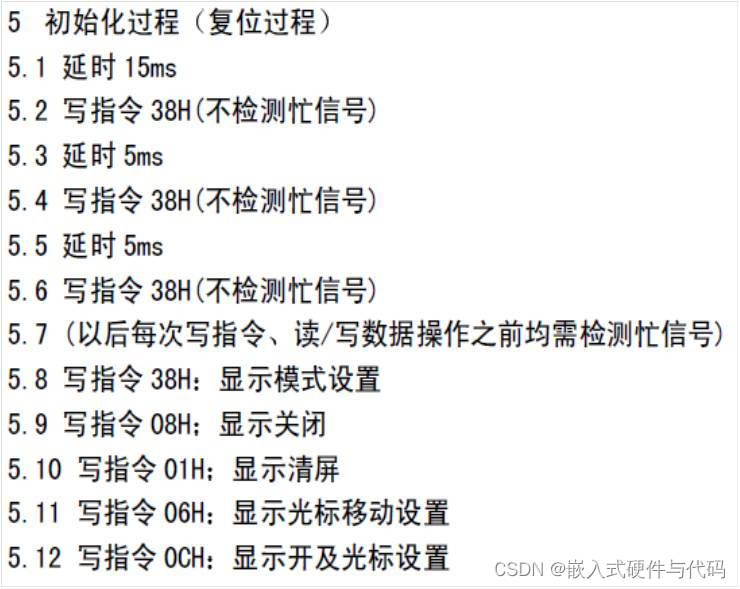

void LCDInit(void)

{

 LCD_Data=0;

 Delay5Ms();Delay5Ms();Delay5Ms();

 WriteCommandLCD(0x38,0);Delay5Ms();

 WriteCommandLCD(0x38,0);Delay5Ms();

 WriteCommandLCD(0x38,0);Delay5Ms();

 WriteCommandLCD(0x38,1);

 WriteCommandLCD(0x08,1);

 WriteCommandLCD(0x01,1);

 WriteCommandLCD(0x06,1);

 WriteCommandLCD(0x0C,1);

}

void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData)

{

 Y&=0x1;X&=0xF;

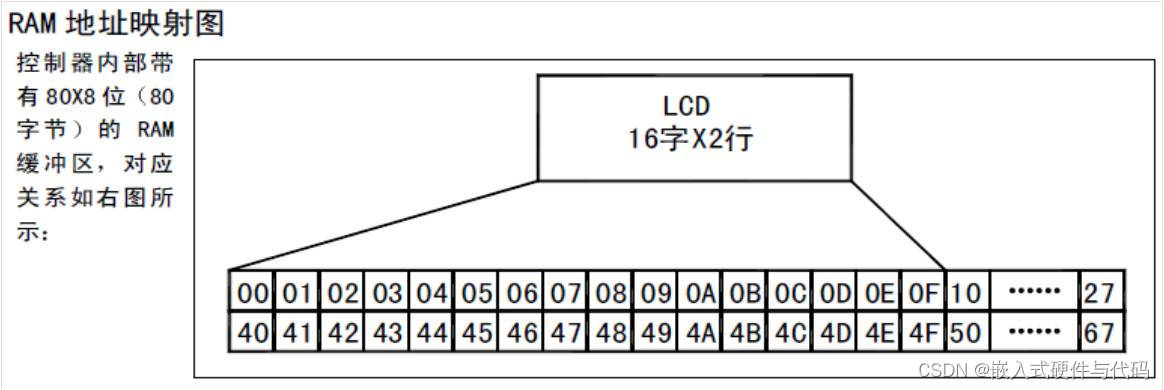

 if(Y)X|=0x40;

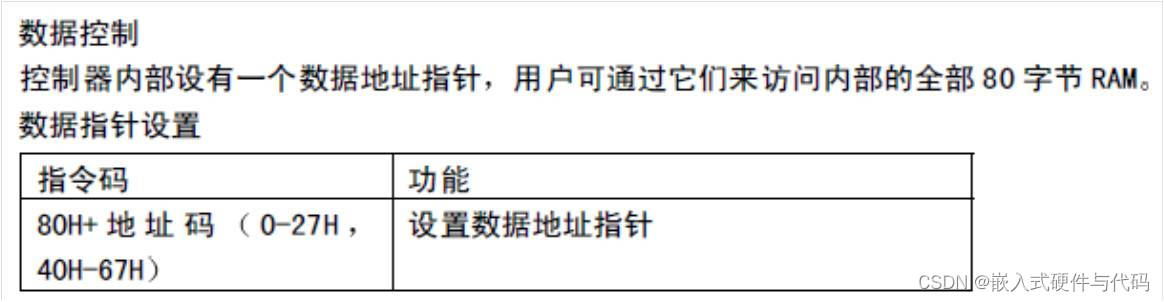

 X|=0x80;

 WriteCommandLCD(X,0);

 WriteDataLCD(DData);

}

void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData)

{

 unsigned char ListLength;ListLength=0;

 Y&=0x1;X&=0xF;

 while(DData[ListLength]>=0x20)

 {

  if(X<=0xF)

  {

   DisplayOneChar(X,Y,DData[ListLength]);

   ListLength++;

   X++;

  }

 }

}

void main(void)

{

 LCDInit();

 DisplayListChar(5,0,mcu);

 DisplayListChar(0,1,welcome);

 while(1){;}

}
