【51单片机】LCD1602（江科大）

1.LCD1602介绍

· LCD1602(Liquid Crystal Display)液晶显示屏是一种字符型液晶显示模块,可以显示ASCII码的标准字符和其它的一些内置特殊字符,还可以有8个自定义字符

· 显示容量:16×2个字符,每个字符为5*7点阵

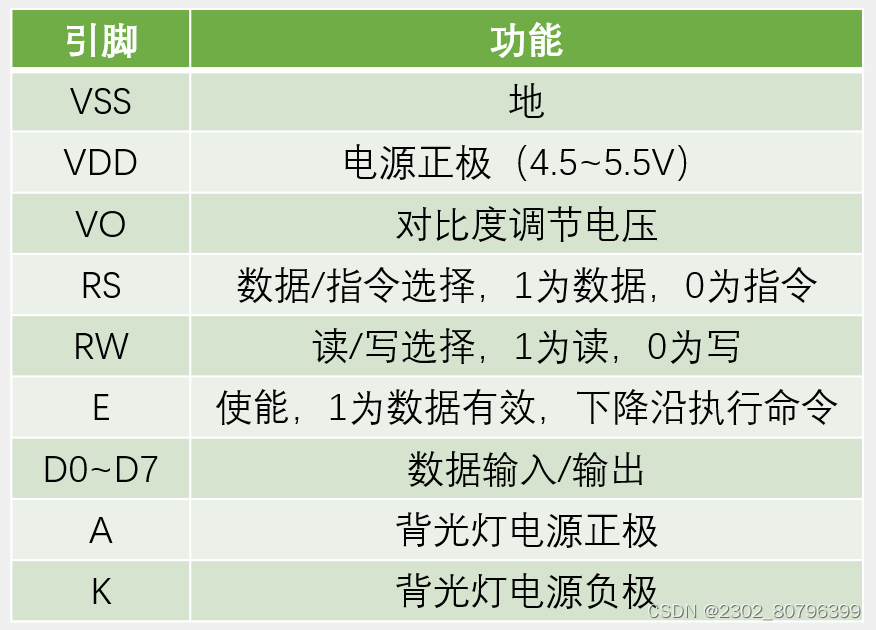

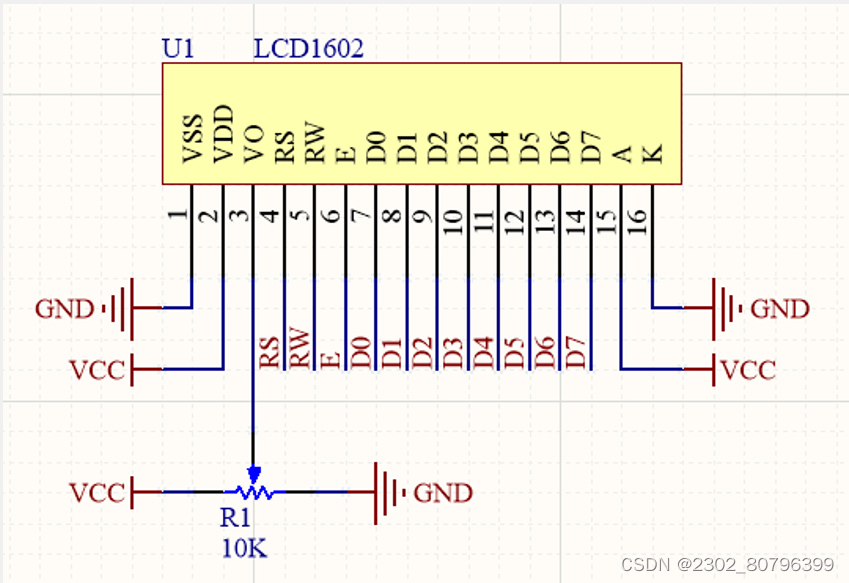

2.引脚及应用电路

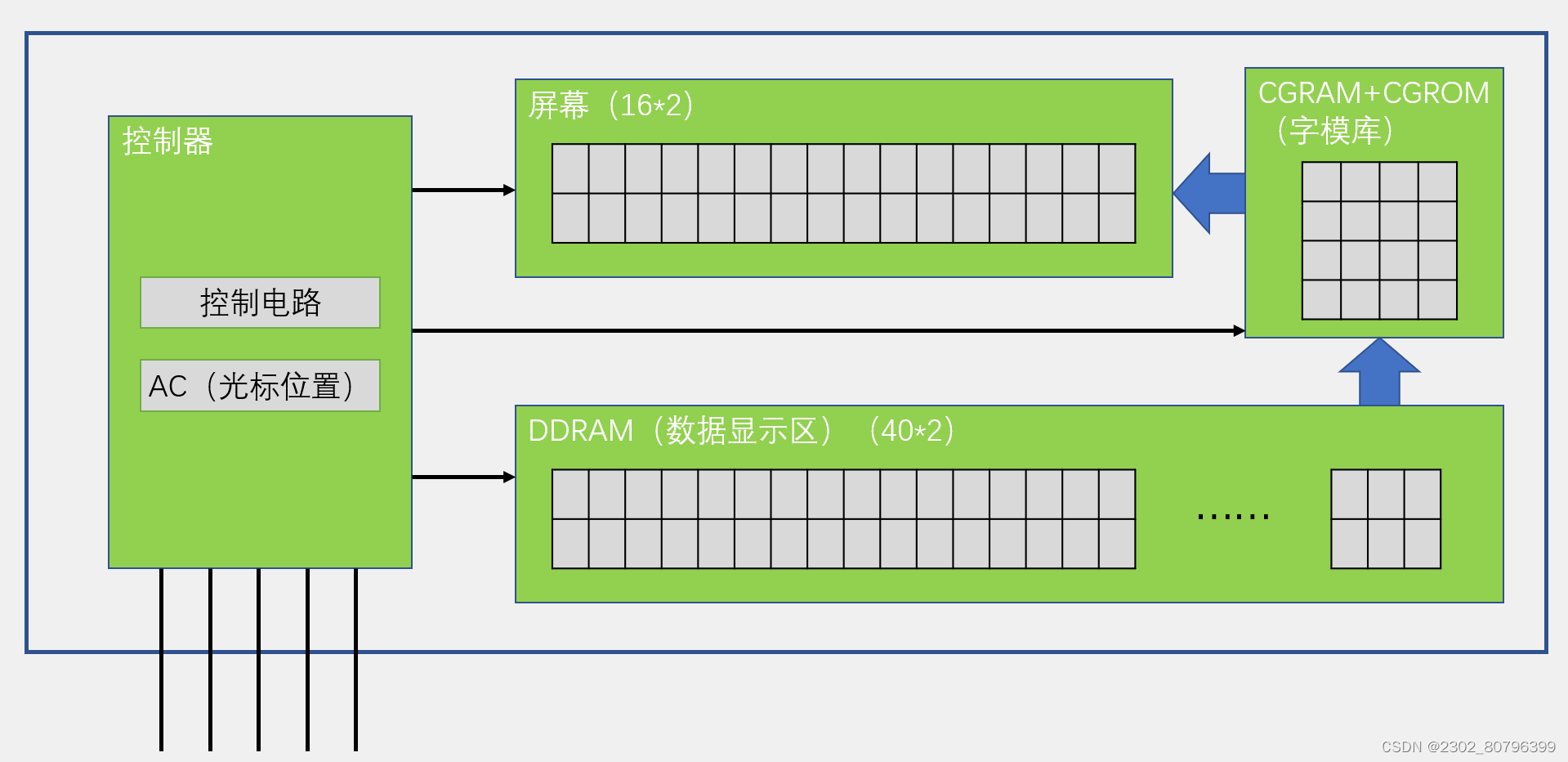

3.内部结构框图

屏幕:

字模库:类似于数码管的数码表

DDRAM (data display RAM):前16列与屏幕是一一对应的

AC: address counter

流程:在数据显示区写入相应的值(ASCII码),之后通过字模库找到对应的字符。将其显示到屏幕

存储器结构:

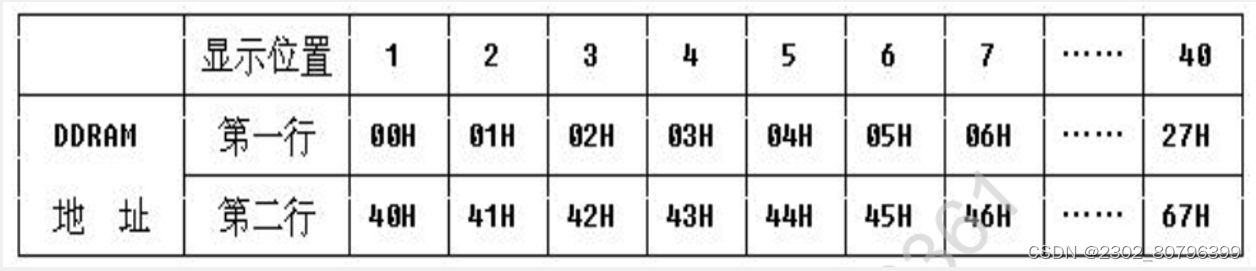

DDRAM（数据显示区）

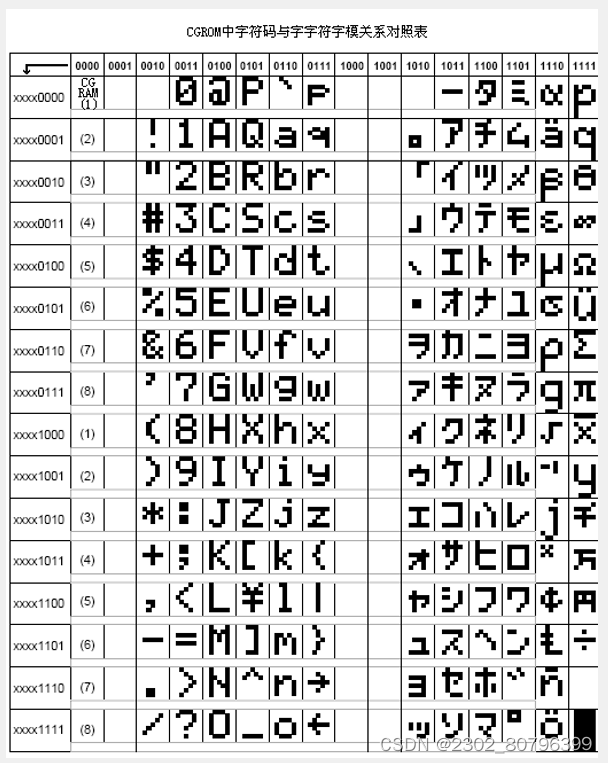

CGRAM+CGROM（字模库）

例如,要显示A,则索引码为0100 0001

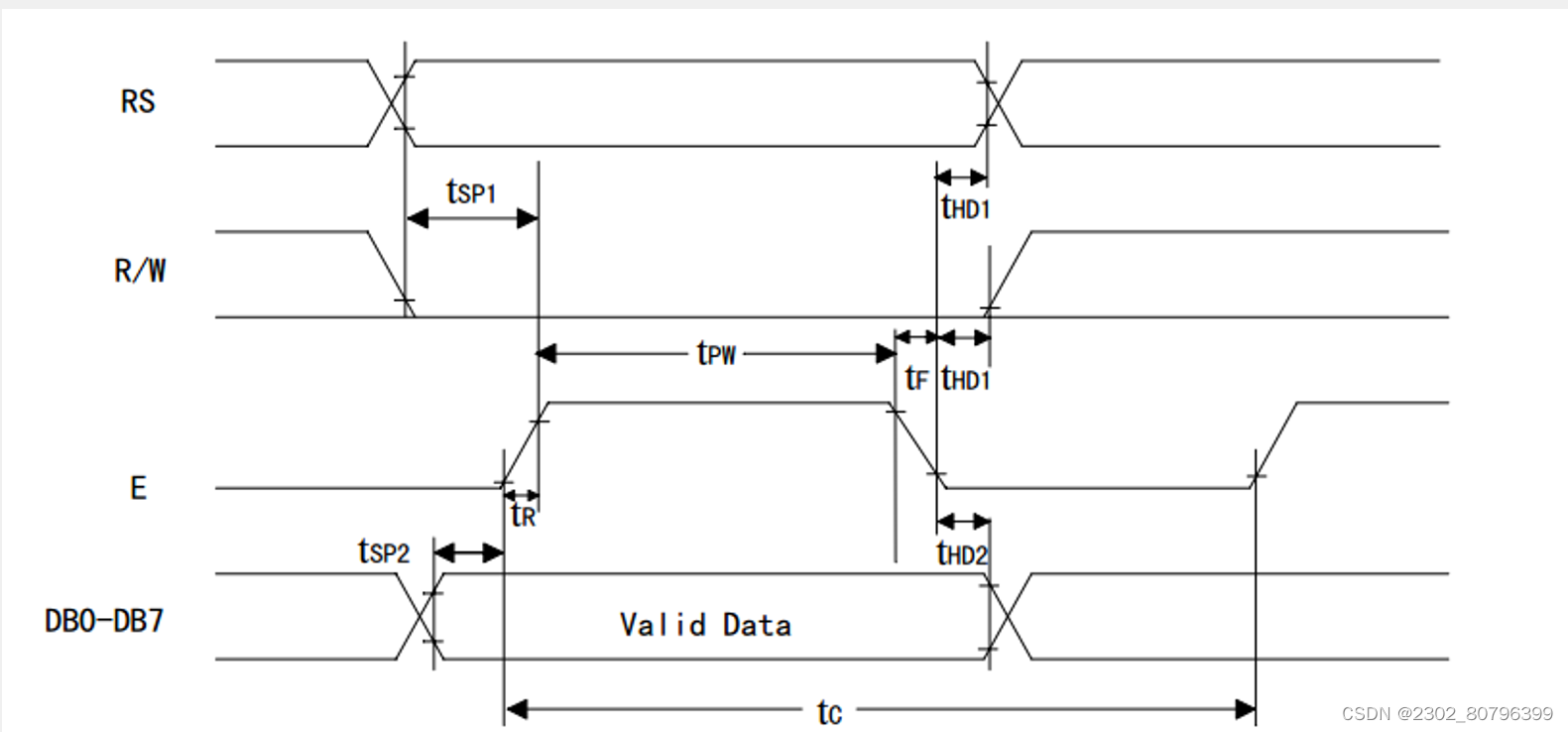

4.时序结构

写数据/指令(对于LCD来说,一般不需要进行读操作)

写数据:先将RS置1,再将R/W置0,之后将数据写入对应I0口,将E置1,则此时数据有效,写数据完成后,E置0

写指令同理

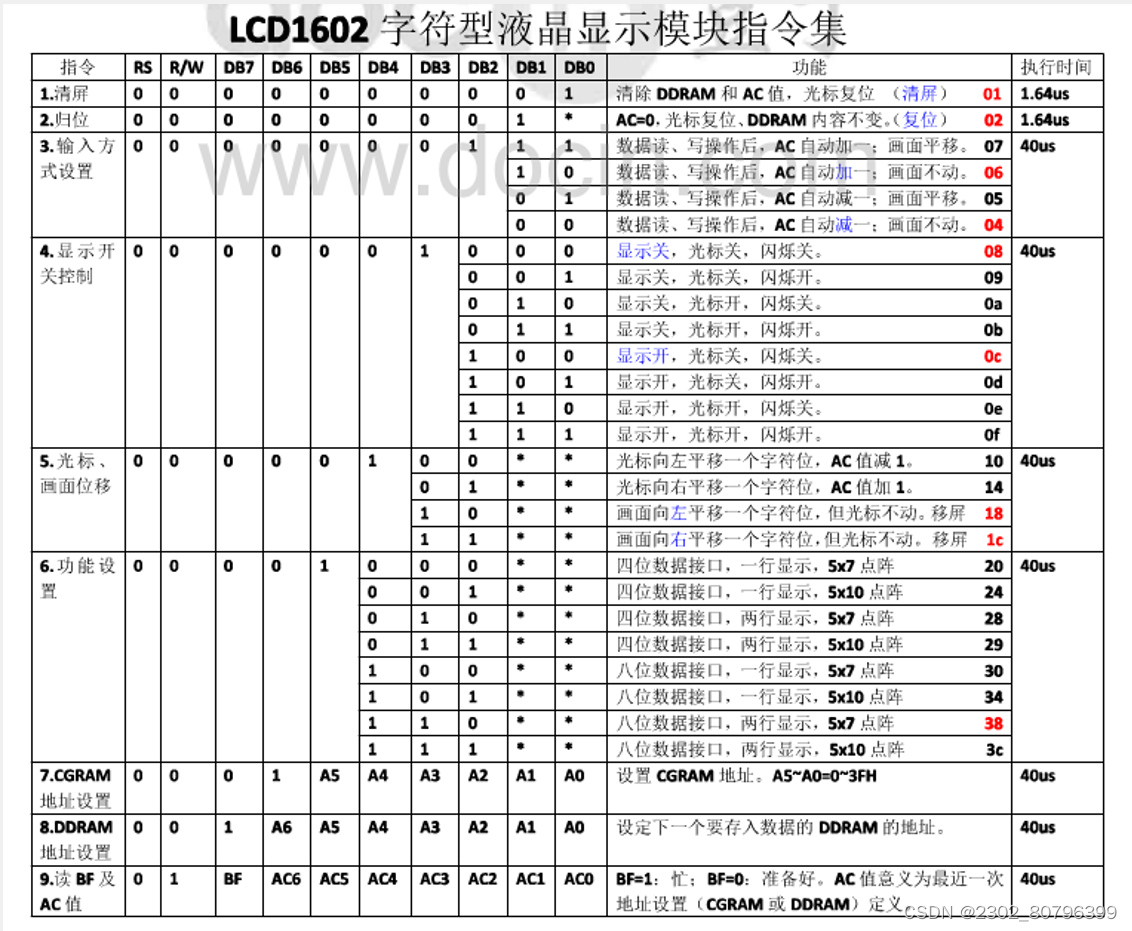

5.LCD1602指令集

6.LCD1602操作流程

(都是根据上述指令集来写的)

·初始化:

发送指令0x38 //八位数据接口,两行显示,5*7点阵

发送指令0x0C //显示开,光标关,闪烁关

发送指令0x06 //数据读写操作后,光标自动加一,画面不动

发送指令0x01 //清屏

·显示字符:

发送指令0x80|AC //设置光标位置(之所以要将AC与0x80进行或运算,是因为DDRAM地址设置指令的DB7为1,故发送指令的最高位要为1)
【将光标设置在一行一列输入1000 0000，1为设置，剩下为00H】
【将光标设置在二行一列输入1100 0000，1为设置，剩下为40H（二进制100 0000转化为十进制为64，十六进制40转化为十进制也是64）】

发送数据 //发送要显示的字符数据

发送数据 //发送要显示的字符数据

7.LCD1602功能函数代码

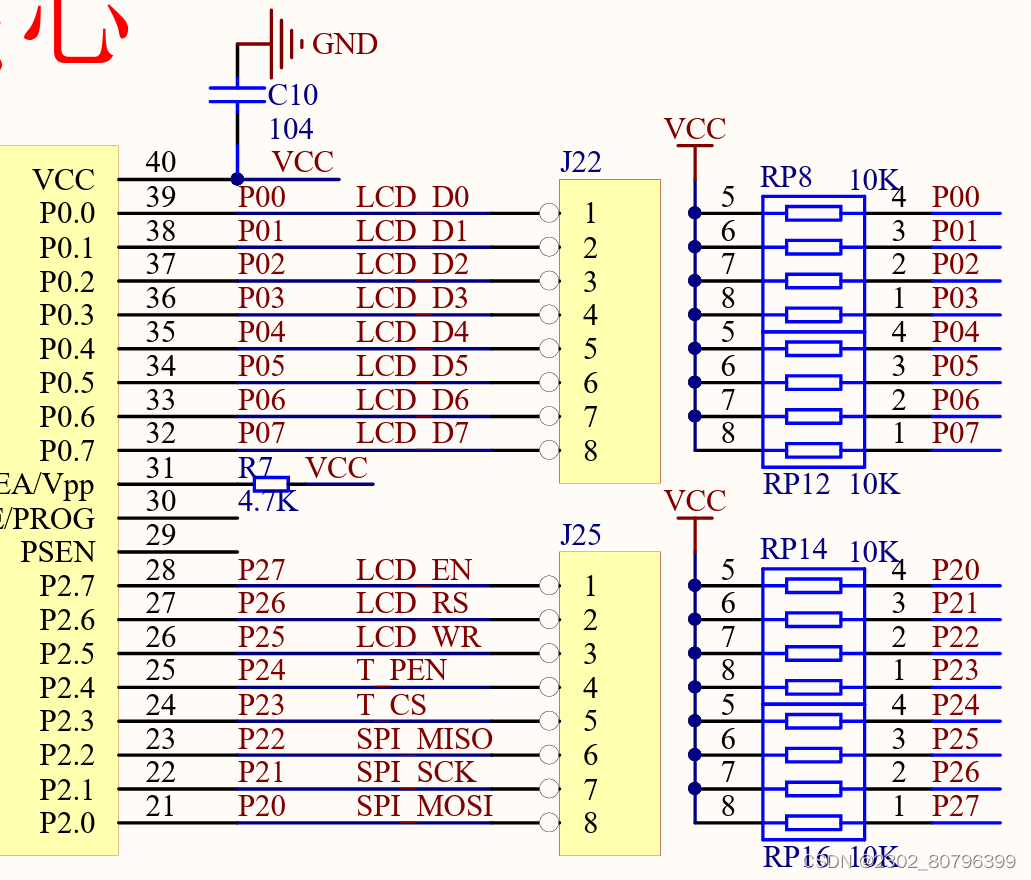

LCD1602引脚

引脚定义

sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_E=P2^7;
#define LCD_DataPort P0

写命令

/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()		//@12.000MHz 1ms
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_E=1;
	LCD_Delay();
	LCD_E=0;
	LCD_Delay();
}

写数据

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_E=1;
	LCD_Delay();
	LCD_E=0;
	LCD_Delay();
}

初始化

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init(void)
{
	LCD_WriteCommand(0x38);
	LCD_WriteCommand(0x0C);
	LCD_WriteCommand(0x06);
	LCD_WriteCommand(0x01);
}

设置光标位置

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else
	{
		LCD_WriteCommand(0x80|(Column-1)+0x40);
	}
}

显示字符

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

显示字符串

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

X的Y次方函数

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

显示数字

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData('0'+Number/LCD_Pow(10,i-1)%10);
	}
}

显示有符号数字

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;//int型-32768~32767
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData('0'+Number1/LCD_Pow(10,i-1)%10);
	}
}

显示十六进制数

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	unsigned char SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData('0'+SingleNumber);
		}
		else
		{
			LCD_WriteData('A'+SingleNumber-10);
		}
	}
}

显示二进制

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData('0'+Number/LCD_Pow(2,i-1)%2);
	}
}

LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__

void LCD_Init(void);
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

流动字幕

#include <REGX52.H>
#include "LCD1602.h"
#include "Delay.h"

void main()
{
	LCD_Init();
	LCD_ShowString(1,16,"Welcome to AnHui!");
	while(1)
	{//指令集0x18:画面向左平移一个字符位，但光标不动。移屏
		LCD_WriteCommand(0x18);
		Delayms(500);
	}
}
